本文聚焦于大模型推理服务的 8 个核心指标：TTFT、TPOT、ITL、端到端延迟、吞吐、并发、请求率与 Goodput。文章从一次流式请求和整个服务系统两条线展开，帮助读者看懂各项指标的计算口径、吞吐与延迟之间的取舍，以及一份跑分能否真正用于框架选型和容量规划。

用同一个模型、同一张 GPU 分别做两次推理服务测试，结果可能截然不同。

第一次只发一个请求。用户很快看到第一个 token，后续文字连续出现，整段回答很快结束。

第二次提高并发。GPU 一次处理更多请求，系统每秒生成的总 token 明显增加，结果表里的吞吐更高了。但用户开始等待更久，文字输出时快时慢，一些请求远慢于平均值。

如果只看 output tokens/s，第二次测试表现更好；如果看 TTFT、ITL 和 P99，用户实际感受到的速度可能已经变慢了。

这是在线推理系统常见的取舍。连续批处理、请求调度和 KV Cache 管理可以提高硬件利用率，更大的批次和更多在途请求也会带来排队、资源竞争与请求间干扰。

评估一个大模型推理服务，需要同时回答两类问题：

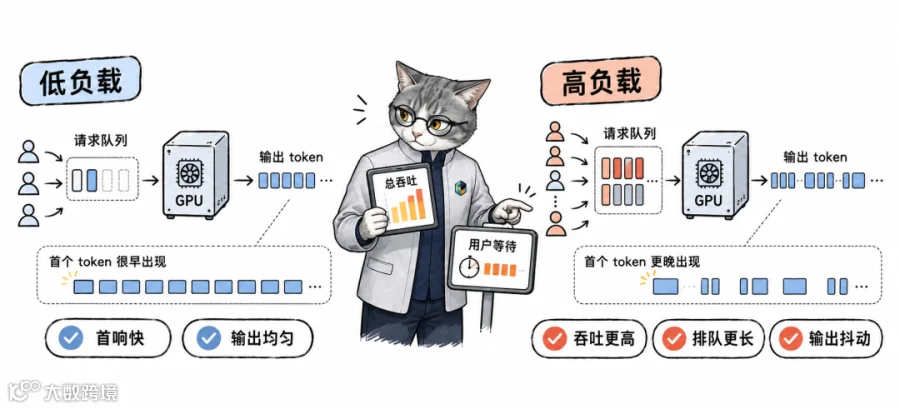

图 1 展示了同一套推理服务在低负载与高负载下的典型差异。

图 1：低负载下首 token 更快、输出更均匀；高负载能提高系统总吞吐，也会增加排队和输出抖动。

核心指标速览

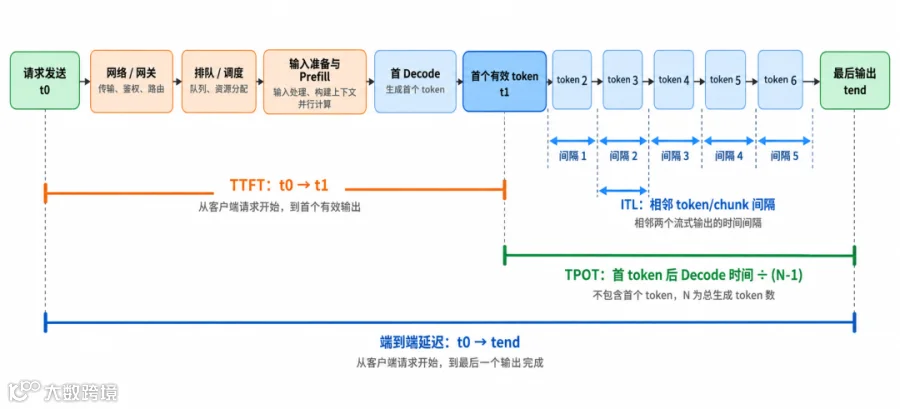

第一类指标：TTFT、TPOT、ITL 与端到端延迟，位于一次流式请求的时间线上，这些指标在一次流式请求中的测量区间如图 2 所示。

图 2：TTFT、TPOT、ITL 与端到端延迟在流式请求时间线中的测量范围。

第二类指标描述整个服务系统：请求率表示外部送来多少请求，并发表示多少请求仍在系统中，吞吐表示单位时间实际完成多少工作，Goodput 则统计其中有多少请求满足 SLO。

从系统视角看，请求率、并发、吞吐与 Goodput 的关系可以概括为图 3。

图 3：外部请求形成在途并发，系统执行产生完成吞吐，SLO 再从完成请求中筛出 Goodput。

TTFT、TPOT、ITL 和端到端延迟面向单次请求，最终需要比较它们的分布。请求率是进入系统的负载，吞吐是系统完成的工作；并发是仍停留在系统中的请求数量；Goodput 则在成功吞吐上增加延迟约束。

vLLM 的 Benchmark CLI 文档^[2]明确提醒，LLM Serving 的指标术语并未在所有工具间完全标准化。跨报告比较时，公式和测量点比缩写本身更重要。

01 TTFT：用户要等多久才看到第一个 token

“

通俗理解：TTFT 测量的是从客户端发出请求，到收到第一个有效流式输出之间的时间。

TTFT 是 Time to First Token。对聊天、搜索问答、RAG 和 Agent 来说，它直接决定用户点击“发送”后要空等多久。

TTFT = 收到首个有效 token/chunk 的时间 - 发出请求的时间

把 TTFT 直接理解为 Prefill 时间并不准确。从客户端观察，一次请求在第一个 token 到达前可能依次经过：

网络与 API 网关
    ↓
服务端排队
    ↓
调度与批处理等待
    ↓
Tokenization、输入准备与 Prefill
    ↓
首个 Decode step
    ↓
首段流式响应传输

Prefill 会处理整段 Prompt，并建立后续生成所需的 KV Cache。输入通常越长，Prefill 工作越多。但在高负载下，请求可能先在队列中停留；启用 prefix cache 时，部分输入计算又可以复用。网络、网关、并行方式和 chunked prefill 也会改变客户端看到的 TTFT。

NVIDIA AIPerf 的指标文档^[3]把 TTFT 定义在客户端请求开始与首个非空响应之间，并将网络、排队、Prompt 处理和首段输出纳入这一观测值。

服务端的 Prefill latency 适合诊断 GPU 执行与调度；客户端 TTFT 更接近用户感知。两者可以联合分析，不能直接画等号。

客户端 TTFT 与服务端 Prefill latency 的边界如图 4 所示。

图 4：客户端 TTFT 覆盖请求发出到首个有效输出的完整链路，Prefill latency 只对应服务端输入处理阶段。

测量 TTFT 时，还要注意：

TTFT 只能说明多久开始回答。首 token 很快，后面的文字仍可能断断续续，这要继续看 TPOT 和 ITL。

02 TPOT：首 token 之后，平均多久生成一个 token

“

通俗理解：TPOT 把首 token 之后的生成时间，平均摊到后续每个输出 token 上。

TPOT 是 Time Per Output Token。本文采用 vLLM 官方文档^[2]中的请求级定义：

TPOT = (端到端延迟 - TTFT) / (输出 token 数 - 1)

分母减 1，是因为第一个 token 已经计入 TTFT。假设一条请求在 200 ms 时收到首 token，在 1.2 s 时完整结束，总共输出 51 个 token：

TPOT = (1200 ms - 200 ms) / (51 - 1)
     = 20 ms/token

对应的单请求平均生成速度约为：

1 / 0.02 s = 50 tokens/s/user

TPOT 的分子与分母关系见图 5。

图 5：首 token 已计入 TTFT，因此后续 Decode 时间需要平均分摊到 N-1 个输出 token。

多请求测试通常先为每条请求计算 TPOT，再汇总均值、中位数和分位数。输出 token 数小于或等于 1 时，公式无法正常使用；不同工具可能跳过这类请求，也可能为了计算 Goodput 将其记为 0。

TPOT 接近用户看到的平均生成速度，但仍是一个平均值。Decode 的每一步都要读取已有 KV Cache，序列不断变长；batch、调度、显存带宽、量化和投机解码都会改变生成节奏。

还要分清两个经常被写成“tokens/s”的数字：

系统总 tokens/s 上升时，单个用户的 TPOT 仍可能变大。

03 ITL：平均速度相同，输出仍可能卡顿

“

通俗理解：ITL 记录相邻流式输出之间的间隔，用来观察输出是否均匀、是否出现停顿。

ITL 是 Inter-Token Latency。在理想的逐 token 流式返回中：

ITL_i = 收到第 i 个 token 的时间 - 收到第 i-1 个 token 的时间

假设两条请求都生成 50 个 token，总 Decode 时间也相同。

第一条每隔约 20 ms 返回一个 token；第二条先停顿 200 ms，随后快速补回一串 token，再发生下一次停顿。它们的平均 TPOT 可能接近，但第二条的阅读体验明显更差。

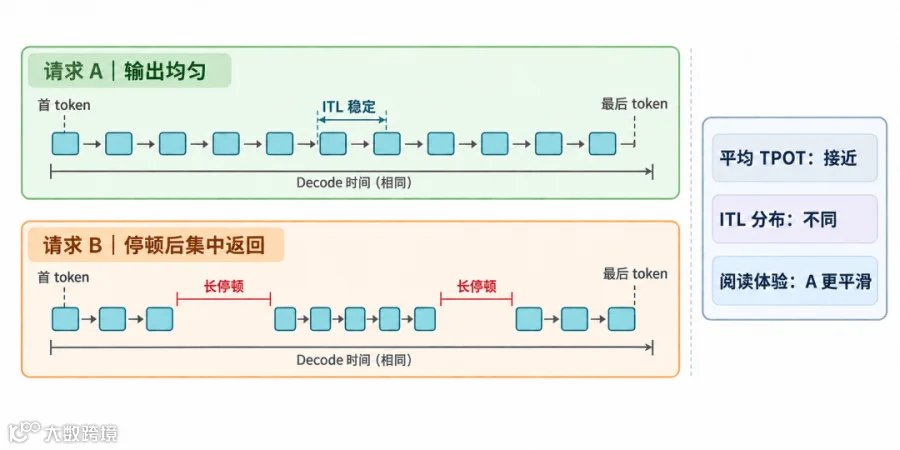

图 6 对比了平均 TPOT 接近、但 ITL 分布明显不同的两条请求。

图 6：平均生成速度相近时，长停顿和集中返回仍会造成完全不同的流式阅读体验。

真实 API 通常按 chunk 返回数据，并不承诺每个响应只包含一个 token：

vLLM 当前文档^[2]把 TPOT 定义为每条请求的平均值，把 ITL 样本定义为相邻流式输出之间的间隔。投机解码一次返回多个 token 时，ITL 只看到 chunk 之间的空隙，TPOT 仍将 Decode 时间摊到所有输出 token 上。

NVIDIA NIM 的指标说明^[4]也展示了把 Decode 阶段平均 token 间隔称为 ITL/TPOT 的常见用法。比较结果时，必须先看公式、chunk 处理和聚合顺序。

ITL 尤其适合暴露 generation stall。Sarathi-Serve^[5]讨论了长 Prefill 对正在执行的 Decode 带来的干扰，并通过 chunked prefill 和调度减轻吞吐与延迟之间的冲突。平均 TPOT 正常时，P99 ITL 仍可能暴露长停顿。

测量 ITL 时，需要写清三个问题：记录的是 token gap 还是 chunk gap；分位数基于全部间隔样本，还是先按请求统计；流式协议、代理层和客户端 SDK 是否相同。

04 端到端延迟：一次请求何时完整结束

“

通俗理解：端到端延迟从请求发出开始，一直量到最后一个有效输出到达客户端。

端到端延迟常写作 E2E latency 或 request latency：

E2E latency = tend - t0

在普通的逐 token 自回归生成中，如果 TTFT、TPOT 和 token 计数采用一致口径，可以近似写成：

E2E ≈ TTFT + (输出 token 数 - 1) × TPOT

图 7 同时标出了端到端延迟的测量区间和异常请求的统计分叉。

图 7：E2E 从请求发出一直量到最后有效输出；超时、取消和失败是否纳入统计，需要事先明确。

端到端延迟最接近“这项任务什么时候彻底结束”，也最容易受输出长度影响。

一份 30 token 的短回答和一份 1000 token 的代码生成结果，即使使用同一个模型、同一套服务，E2E 也不会处在同一量级。如果两个系统的停止条件不同，一个提前结束、另一个生成更完整，仅比较 E2E 很难得出公平结论。

非流式请求通常只能从客户端直接观察 E2E，无法可靠拆出 TTFT 与 ITL。聊天产品可能更关注首 token 和持续输出；代码生成、文档生成或批处理任务则更关心完整完成时间。

失败、超时和取消的请求是否进入统计，也会改变结果。系统过载后，如果大量慢请求超时并被排除，只统计剩余的成功请求，平均 E2E 甚至可能变好，这属于幸存者偏差。

分位数同样不能直接相加：

P99(E2E) ≠ P99(TTFT) + (N-1) × P99(TPOT)

这些 P99 可能来自不同请求，输出长度也可能不同。公式可以连接单条请求的测量区间，不能直接连接各自的总体分位数。

05 吞吐：同为 tokens/s，统计对象可能不同

“

通俗理解：吞吐描述整个系统单位时间完成的工作量，但工作量可以按请求、输入 token、输出 token 或总 token 计算。

“吞吐达到 5000 tokens/s”是一句信息不完整的话。至少还要确认这 5000 个 token 指什么。

requests/s 会被请求长度强烈影响。每条请求只生成 20 个 token，与每条生成 1000 个 token，单位时间能完成的请求数自然不同。

output tokens/s 聚焦 Decode 产出，不能完整描述长 Prompt 带来的 Prefill 压力。total tokens/s 把输入和输出放在一起，但一个输入 token 的 Prefill 计算和一个输出 token 的 Decode 计算也不是简单等价的工作量。

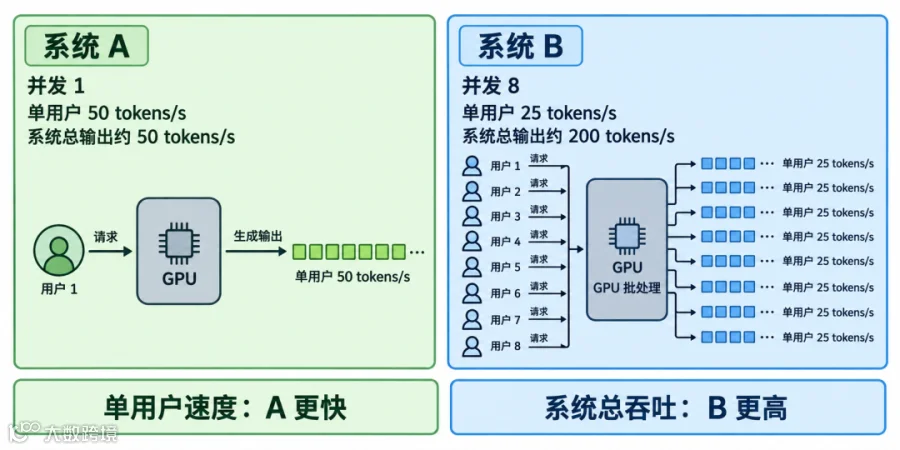

单用户速度与系统总吞吐的区别，可以通过图 8 的算例直观看出。

图 8：系统 B 的单用户生成速度更慢，但借助更高并发获得了更高的系统总输出吞吐。

推理引擎利用连续批处理，让新请求加入正在运行的批次，提高 GPU 利用率。vLLM/PagedAttention 论文^[6]通过更灵活的 KV Cache 管理减少内存浪费，为容纳更多请求和提高吞吐创造空间。

这些技术改变的是吞吐—延迟曲线。批次扩大后，系统总 tokens/s 可能上升；请求等待调度的时间、每个用户分到的执行机会和尾部延迟也可能改变。

一份吞吐结果至少要注明：

06 并发：此刻有多少请求仍在系统中

“

通俗理解：并发表示同一时刻有多少请求还没有结束，包括排队、Prefill、Decode 和返回中的请求。

并发经常被误写成“每秒请求数”，但它本身没有“每秒”这个时间单位。

固定并发的闭环测试会先发出 C 个请求，每当一条请求结束，立刻补上一条，尽量保持 C 个请求在途：

并发 C = 8

先发 8 个请求
任意请求完成 1 个 → 再补 1 个
任意请求完成 1 个 → 再补 1 个
……

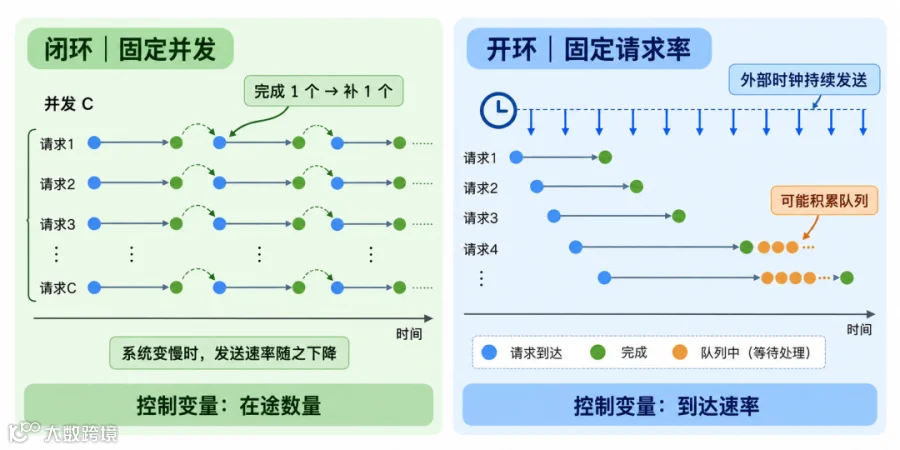

闭环并发与开环请求率的负载生成方式见图 9。

图 9：闭环测试由请求完成事件补充负载，开环测试由外部时钟持续发出请求。

提高并发能给调度器提供更多批处理候选，系统吞吐通常会在一段区间内上升。但并发不等于 GPU batch size：有的请求仍在排队，有的在 Prefill，有的在 Decode，还有的可能等待 KV Cache 空间或网络返回。

并发继续增加后，系统可能出现：

在稳定的观测窗口内，Little 定律可以解释请求率、并发与响应时间的关系：

平均在途请求数 L ≈ 实际完成率 λ × 平均停留时间 W

即使请求进入速度不变，只要平均响应时间变长，系统里的在途请求也会增加。因此，高并发既可能意味着更多用户同时发起请求，也可能意味着请求在系统里停留得更久。

客户端 worker 数、最大连接数、服务端 active sequences、scheduler batch size 和最大并发，也不是同一个量。

07 请求率：外部每秒向系统送来多少请求

“

通俗理解：请求率描述负载发生器或真实用户每秒发起多少请求，它是输入压力，不是系统已经完成的工作量。

请求率常写作 request rate、arrival rate 或 offered QPS：

Offered request rate = 实际发出的请求数 / 时间
Completed request throughput = 完成请求数 / 时间

低负载、系统稳定时，两者可能接近。请求率逐渐逼近容量上限后：

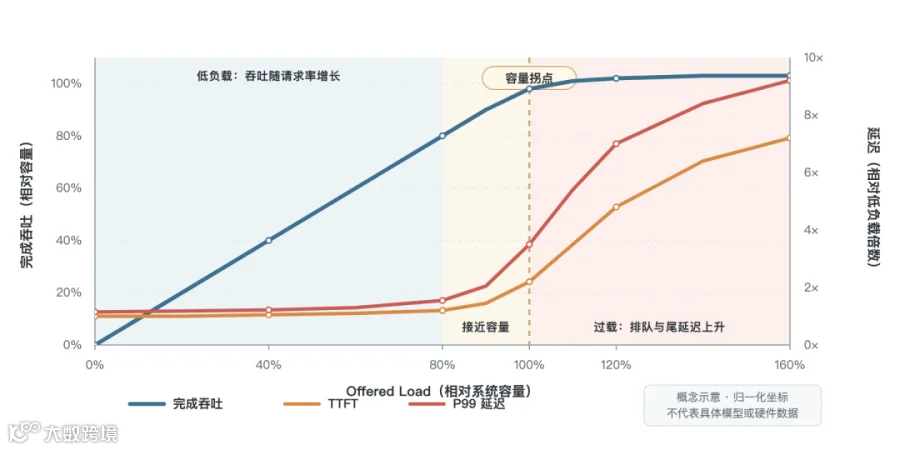

请求率接近系统容量时，吞吐与延迟通常会出现图 10 所示的分化。

图 10：完成吞吐在容量拐点附近趋于饱和，而 TTFT 与 P99 延迟继续上升。图中曲线为概念示意。

固定并发属于闭环：系统变慢后，请求完成得更慢，负载发生器补充新请求的速度也会下降。固定请求率属于开环：无论系统变快还是变慢，外部时钟仍按计划发送请求，更适合观察过载时的队列增长。

请求率相同，到达模式不同，结果也可能不同。NVIDIA AIPerf 的负载模式文档^[7]列出了 constant、Poisson、gamma 与 concurrency burst 等方式：

MLPerf Inference 的 Server 场景^[8]也使用目标 QPS 和 Poisson 到达生成服务负载。重点不在于所有生产流量都服从某一种分布，而在于报告必须说明负载如何到达。

客户端还不一定真的能达到目标请求率。负载发生器的 CPU、连接池、网络或实现本身可能先成为瓶颈，因此测试要同时记录目标 request rate 和实际发送速率。

08 Goodput：有多少请求按要求完成了

“

通俗理解：Goodput 统计单位时间内成功完成、并且满足指定性能约束的请求数。

吞吐关心完成了多少，Goodput 还要检查完成得是否足够快：

Goodput = 满足全部指定 SLO 的成功请求数 / 测试时长

假设一个聊天服务规定：

TTFT ≤ 1 s
TPOT ≤ 50 ms/token
E2E ≤ 20 s
请求成功且输出有效

一条请求只有同时满足这些条件，才会计入 Goodput。vLLM 的 serving benchmark 源码^[9]支持按 TTFT、TPOT 和 E2E 阈值筛选请求，再计算满足约束的完成率。

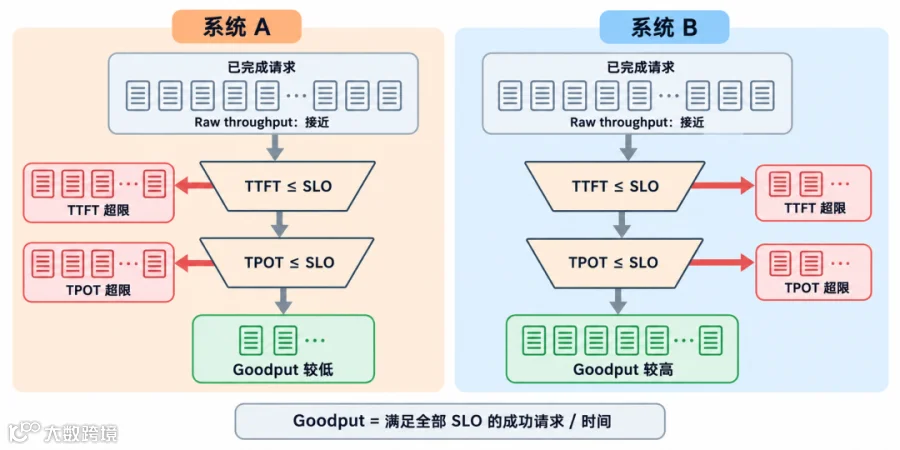

图 11 说明了 raw throughput 接近时，Goodput 仍可能存在明显差距。

图 11：采用相同 SLO 筛选时，违规请求更少的系统能够获得更高 Goodput。

Goodput 会随输入输出长度、请求到达模式和 SLO 阈值变化，并不是一块 GPU 的固定属性。两个结果只有在模型、负载、阈值与统计规则一致时才可比较。

DistServe^[10]将 TTFT 与 TPOT 约束纳入系统容量目标，关注在延迟要求下能够服务的最大请求率。如果 raw throughput 上升，但大量请求已经违反首响或生成速度要求，新增的完成量并没有改善实际体验。

Goodput 通常还要配合 SLO attainment：

SLO attainment = 满足 SLO 的请求数 / 纳入统计的请求总数

NVIDIA AIPerf 的 Adaptive Scale 文档^[11]也将 quality goodput 与 TTFT、ITL、请求延迟等过滤条件关联起来。报告 Goodput 时，至少要同时给出阈值、Goodput 数值和通过比例。

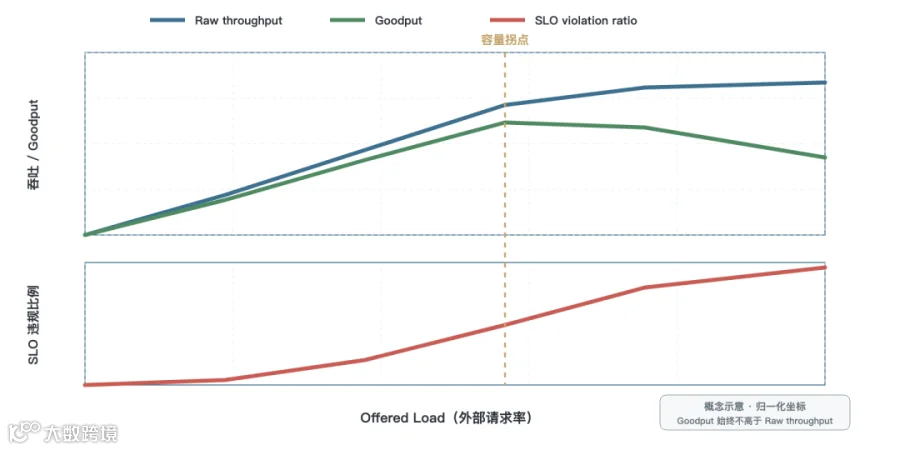

随着 offered load 继续增加，三项指标的变化关系见图 12。

图 12：系统接近容量上限后，Raw throughput 仍可能保持高位，Goodput 却会因 SLO 违规增加而趋平或下降。

如果压测系统主动丢弃预计会超时的请求，或者把失败、取消和空输出排除在分母之外，Goodput 也可能被美化。关于 SLO 与 Goodput 口径的研究^[12]专门讨论了这类问题。

Goodput 报告必须写清：

负载上升时，8 个指标怎样变化

随着负载上升，系统通常会经历以下变化：

8 个指标之间的主要因果关系汇总在图 13 中。

图 13：请求率和在途并发形成系统负载，调度与执行影响延迟和吞吐，SLO 再从成功吞吐中筛出 Goodput。

Prefix cache、chunked prefill、投机解码、量化、并行方式以及 Prefill/Decode 分离都会改变曲线形态。

Prefill 通常更偏计算密集，Decode 常更容易受到显存带宽和 KV Cache 访问影响，实际瓶颈仍取决于模型、硬件、batch 和序列长度。评价一项优化时，需要同时说明它在哪种负载下改善了哪个指标，以及其他指标发生了什么变化。

P50、P95、P99：平均值正常，不代表每个用户都正常

假设 99 个请求在 500 ms 内拿到首 token，另一个请求等了 20 秒。一个平均值很难说明多少用户遇到了异常等待。

在线服务通常同时报告：

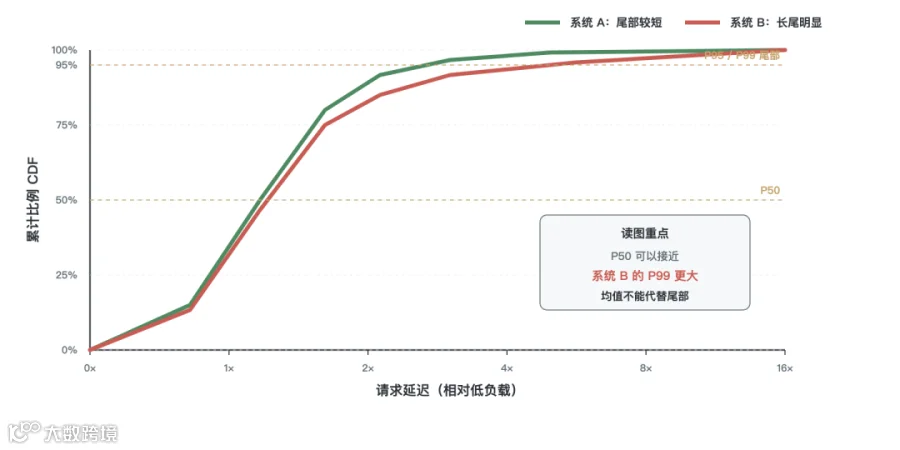

平均值接近时，CDF 仍能揭示两套系统不同的尾延迟，如图 14 所示。

图 14：两套系统的主体延迟可以接近，但系统 B 的长尾会使 P95、P99 明显增大。图中曲线为概念示意。

排队、长 Prompt、缓存未命中、批处理干扰和节点差异常常先出现在尾部。对于生产容量规划，P95、P99 往往比均值更能暴露服务接近饱和后的风险。

分位数也要注明口径：

一份更有用的结果至少应包含：

TTFT：P50 / P95 / P99
TPOT：P50 / P95 / P99
E2E：P50 / P95 / P99
ITL：说明样本口径后的 P50 / P95 / P99
吞吐：稳态 requests/s 与明确口径的 tokens/s
失败、超时、取消：数量与比例
Goodput：SLO 阈值 + req/s + attainment ratio

一份推理服务 benchmark，至少要交代什么

看到一张性能对比表，可以先检查五类信息。

模型与执行配置

工作负载

负载模式

指标口径

失败与质量

MLPerf LoadGen^[13]把负载生成、时间记录和性能约束放进一套可复现流程。普通 LLM Serving 测试不必照搬其所有规则，但同样要让别人知道请求怎样产生、结果怎样记录、约束怎样判定。

以下五类结果不能直接比较：

最后：先定义体验，再计算系统容量

回到开头的两次测试。

第二次测试获得了更高的总吞吐，这个结果可能完全正确。但它只说明系统在那组负载下，每秒生成了更多 token。用户等待多久、输出是否均匀、慢请求有多少，还需要 TTFT、TPOT、ITL、端到端延迟与分位数回答。

一次流式请求里：

TTFT 决定多久开始
TPOT 描述平均生成速度
ITL 暴露输出是否稳定
端到端延迟记录何时完整结束

整个服务里：

请求率说明外部送来多少
并发反映系统里还有多少请求没有结束
吞吐说明单位时间实际完成多少
Goodput 统计其中有多少按体验要求完成

容量规划最终要回答的是：

“

在真实的输入输出分布和目标 SLO 下，这套系统每张 GPU 能稳定服务多少请求？

当模型、硬件、工作负载、测量口径和 SLO 都被写清楚后，TTFT、TPOT、ITL 与 tokens/s 才能共同说明这套服务在真实业务中能否稳定运行。
