合成石墨是锂离子电池负极的主体材料，全球需求预计在2022—2030年间增长7.6倍、达到每年约1300万吨。工业界一个多世纪以来依赖Acheson工艺：把石油焦、煤沥青等化石基原料在2700-3300K下保温数天到数周，每吨石墨约耗电11000 kWh、排放9吨CO₂，石墨化占负极制造成本近一半。
难点在原料。生物质每年产生约1460亿吨，是典型的“碳负”资源，但生物质与塑料衍生的硬碳具有刚性交联的sp³网络与杂原子桥接，层间滑移与并合被锁死，即便3300K也难以完全石墨化。这就是延续70年的“软碳可石墨化、硬碳不可石墨化”二分。
其根本障碍在于动力学：石墨化由固态碳自扩散控制，激活焓高达682 kJ mol⁻¹，在元素固体中位居前列。传统工艺只能靠数天等温保温熬过能垒，产物仍残留缺陷与层间距宽化。闪蒸焦耳热能把温度在亚秒级推到3000K以上，但极端淬火容易冻结出带旋转堆垛缺陷的乱层石墨，而非稳定的Bernal堆垛石墨。
厦门大学韩业创团队提出等离子体耦合电热超高温合成策略：把体相焦耳热与颗粒界面的局部等离子体激励分为两区、在同一流程中串联，在秒级获得空间均匀的3500K以上高温，从而直接跨越碳扩散能垒。成果以预印本形式发表于Research Square（2026年9月21日）。
临界温度在哪里：ReaxFF模拟给出3500K的石墨化窗口
作者先用代表秸秆生物炭的纤维素衍生非晶碳模型，在1500-4000K区间开展ReaxFF分子动力学模拟。所有温度下sp²碳比例都随时间呈S型增长，符合成核—生长相变特征；用JMAK模型拟合得到的表观速率常数k在3500K达到峰值，升到4000K反而骤降，因为过强的热振动会打断面内C=C键、把已形成的石墨畴重新打散。
结构描述符给出同一答案：3500K下C-C径向分布函数的长程周期性最锐利，六元碳环数量也在此温度最大。由此得到的判据是：完全石墨化硬碳所需温度比软碳高约800K。
双区电热设计：焦耳热与界面等离子体在秒级协同升温
PCES装置分两个功能区：中央体相焦耳加热区整体加热前驱体，上下两个界面等离子体区在碳纤维与碳纸纤维的交叉结点处依靠接触电阻引燃等离子体。升温分两段：前14秒由焦耳热主导，把样品推到约2800K；越过阈值后界面等离子体自发点火，在随后30秒内推到3500K。同等功率下PCES峰值温度比纯焦耳热高1100K。
加硅内标的XRD显示，3500K样品的(002)层间距为3.35 Å，对应98%石墨化度；2550、2600、2900、3500K处理样品的石墨化度依次为53%、75%、87%与98%，拉曼ID/IG从1.16降到0.08。对标同行：传统炉3000K保温24小时约85%，微波等离子体3200K处理10分钟约70%，PCES用秒级时间就到98%。
作为锂电负极，GD-98%在0.05C下首次可逆容量344 mAh g⁻¹，0.1C下350 mAh g⁻¹，200次循环几乎不衰减、平均库仑效率高于99.5%，比商用优质石墨高约14 mAh g⁻¹。
异质界面“边缘种子”逐层生长：绕过体相重排的机制

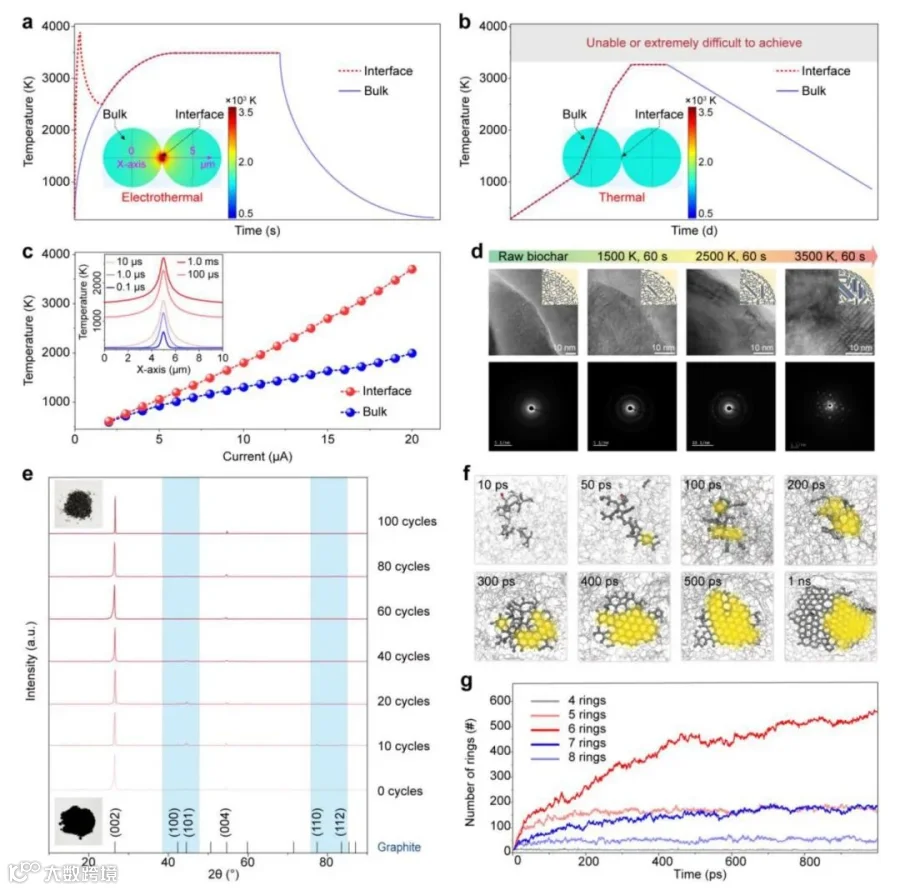

PCES的结构重组并非在整颗颗粒内均匀发生，而是只从颗粒—颗粒界面起始。接触电阻造成的局部焦耳热让界面能量密度远高于内部，界面温度可超过3500K，足以跨越碳扩散能垒并生成纳米级sp²石墨畴，它们充当外延生长的种子；种子长大带来的高电导与高热导又逐步降低界面电阻，形成自限制加热。
COMSOL模拟显示，界面可在1毫秒内达到3500K，而同一时刻体相仍低于2000K。这也解释了PCES为何不产生乱层石墨：FJH的极端淬火把碳层冻结在无序取向，而乱层石墨转为Bernal石墨还需跨越约1640 kJ mol⁻¹的额外势垒，PCES则靠超高峰值温度叠加可控保温让碳层沿种子定向堆叠。
离位TEM与选区电子衍射记录了全过程：1500K时核心仍非晶、表面出现不连续少层石墨，2500K时核内出现孤立石墨畴、表面连成连续片层，3500K时层状石墨铺满整颗颗粒并给出尖锐衍射环。分子动力学显示小石墨团簇成核后沿边缘横向长大；3500K下六元环成为主导，但仍残留非六元环，说明模拟捕捉的是石墨化起始而非完全的拓扑愈合。循环处理10-100次还能把多晶石墨转化为高取向热解石墨。
模块化六方棱柱反应器：把加热动力学与产能规模解耦
秒级石墨化只解决了一半问题，所有快速加热技术都面对同一矛盾：放大反应器会降低升温速率、拉宽温度梯度。作者用COMSOL比较三角、方形、六方与圆柱四种加热单元，六方棱柱在边长方差比（1.15）与填充效率（22.7%）之间取得最佳折中。
单元尺寸也存在权衡：1 cm边长单元约10秒到3500K，比能耗约60000 kWh t⁻¹；10 cm单元需约400秒，比能耗降至约7000 kWh t⁻¹。解法是把模块并联：每个单元保持小尺寸才有的快升温动力学，多单元并行放大产量而不牺牲均匀性，所有模块都能在60秒内达到3500K，样品床温度波动低于5%。1.2 kg批次平均能耗约4000 kWh t⁻¹，折合约每天1.7吨石墨，比Acheson炉低约60%；针状焦、聚丙烯腈碳纤维、聚酰亚胺、塑料与木质素等前驱体也都能按同一流程处理。
这项研究值得关注的3个地方
① 方法价值：用ReaxFF MD把硬碳石墨化的温度需求定量到3500K，并指出4000K反而会破坏已形成的石墨畴，为超高温工艺划出明确的上下限。
② 科学价值：PCES在秒级建立空间均匀的3500K以上温度场，把生物质硬碳的石墨化度推到98%、ID/IG降到0.08，并以344-350 mAh g⁻¹的容量和200次循环几乎不衰减的表现，证明生物质石墨在电化学性能上可以对标商用化石基石墨。
③ 应用价值：模块化六方棱柱反应器把升温动力学与产能规模这对矛盾拆开，用并联替代单纯放大。但需要明确的是，这是预印本，结论尚未经同行评审；每天1.7吨的产能与比Acheson低约60%的能耗，来自基于1.2 kg批次实验的技术经济外推，属于设计层面的预测，而非吨级装置的实测结果；电化学数据只覆盖0.05C与0.1C倍率、200次循环的半电池测试，高倍率与全电池表现尚待补充。
论文信息：
厦门大学：3500K秒级电热合成实现硬碳98%石墨化
Research Square预印本，2026年9月21日
DOI： 10.21203/rs.3.rs-10816526/v1
通讯作者： 韩业创
第一单位： 厦门大学
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
