前面21篇，我们从DDR最基础的概念开始，一直讲到DRAM制造、料号和产业链。单独看每一篇，解决的是一个具体问题；把21篇连起来看，其实是在建立一套完整的DRAM认知体系。

这套体系可以从几个层次来理解：先认识DRAM是什么，再看不同产品为什么会出现，然后理解一颗DRAM是怎样制造出来的，接着学会看懂实际产品，最后把它放回整个产业链中。

从DDR开始，先建立“内存”的概念

最开始几篇，我们先解决了一个最基础的问题：DDR到底是什么。

DDR，也就是Double Data Rate，是DRAM的一种技术路线。DDR4、DDR5属于不同代际；LPDDR、GDDR、HBM虽然应用和实现方式不同，但底层依然属于DRAM体系。

随后我们进入实际规格。8Gb、16Gb、32Gb解决的是“能存多少”的问题，x4、x8、x16解决的是“数据怎么组织和传输”的问题，而1Rx8、2Rx8、1Rx16则进一步涉及Rank和内存条的数据组织。

这些概念看起来零散，其实都在描述同一件事情：一颗DRAM有多大、怎样与外部交换数据，以及多个DRAM如何组成一条内存。

因此，看到一条内存的规格时，不能只盯着一个数字。容量、位宽、Rank、速度、颗粒数量之间是相互关联的。

DDR5之后，开始理解“为什么这样设计”

到了DDR5，学习开始从“看参数”转向“理解设计”。

PMIC放到内存条上，是供电架构的变化；On-Die ECC是DRAM芯片内部可靠性设计的变化；而服务器使用RDIMM、LRDIMM，则涉及内存控制器与大量DRAM之间的电气负载问题。

这几篇内容有一个共同点：同样是内存，不同应用场景会产生不同的设计要求。PC内存、服务器内存、移动设备内存、GPU显存，并不是简单地把同一种DRAM换个名字，而是在带宽、功耗、容量、稳定性、封装和连接方式之间做不同取舍。

从DDR走向LPDDR、GDDR和HBM

15～17篇把这个认识进一步扩大。

LPDDR主要面向移动设备，需要在功耗和带宽之间取得平衡；GDDR主要服务GPU，需要更高的显存带宽；HBM则进一步通过3D堆叠、TSV、超宽接口和先进封装，把大量DRAM放到GPU附近，以满足AI和高性能计算对带宽的需求。

这时候可以发现一个很重要的规律：

DRAM的发展，并不是单纯追求“容量越来越大、速度越来越快”，而是在不同应用需求下，沿着不同方向发展。

普通DDR、LPDDR、GDDR和HBM并不存在简单的替代关系。它们解决的是不同场景下的不同问题。

再往下看，一颗DRAM到底是怎么来的？

18篇以后，我们换了一个角度。

前面看到的是最终产品，现在从制造过程反过来看。一颗DRAM并不是从“颗粒”开始的，而是从硅材料和晶圆开始。晶圆经过沉积、光刻、刻蚀、离子注入、清洗、CMP以及金属互连等一系列工艺，形成大量DRAM Die。

晶圆测试之后进行切割，每一块独立的裸芯片就是Die。Die经过封装和测试以后，才成为可以安装到PCB上的DRAM器件。多个DRAM器件再按照一定的数据宽度、Rank和容量组合，形成UDIMM、RDIMM等Memory Module。

因此，前面经常出现的几个词需要放在正确的位置：

Wafer → Die → Package → DRAM Device → Memory Module

行业里常说的“颗粒”，通常对应的是已经封装好的DRAM器件，而不是一块裸Die。理解这一点以后，很多关于“几颗粒”“多少Die”“多少GB”的说法就不会再混在一起。

从产品结构进入料号

20篇开始，知识又从技术进入实际采购。三星、SK hynix、Micron都有自己的料号体系。同样是16Gb DDR5，同样可能是x8组织，不同厂商的完整Part Number依然可能完全不同。

因此，看料号不能只靠背型号，而应该按照一定顺序去确认：

产品系列 → 容量 → 数据组织 → 速度 → 封装 → Datasheet

例如看到“16Gb”，首先想到的是容量密度；看到“x8”，想到的是数据组织，而不是8GB；看到“DDR5 5600”，也不能因此就认为它和所有其他DDR5 5600产品可以直接替换。

真正的产品确认，还需要继续看封装、引脚或球位、工作电压、时序、温度范围以及具体Datasheet。所以前面20篇最后留下了一句话：料号用于定位产品，Datasheet用于确认产品。这也是从学习内存知识进入实际电子元器件业务后，非常重要的一步。

最后，把一颗DRAM放回产业链

21篇又把视野拉回整个行业。DRAM并不是一个简单的“原厂生产、客户购买”的过程。上游是硅材料和晶圆制造，中间涉及DRAM原厂、封装测试等环节，再往后是DRAM器件、模组厂以及PC、服务器、移动设备、GPU、AI系统等终端应用。

不同公司处在不同环节，承担的工作也不同。三星、SK hynix、Micron这样的DRAM原厂，核心能力在于DRAM产品和制造；封测企业承担相应的封装、测试环节；模组厂则把DRAM器件安装到PCB上，形成面向具体平台的Memory Module。

对于做电子元器件贸易的人来说，理解这些层级尤其重要。客户说“要内存”，首先需要弄清楚他说的是DRAM颗粒、DRAM Device，还是已经做好的Memory Module；看到一个料号，也需要知道它属于哪个层级、哪个厂商、哪个产品系列。

21篇真正建立的，是一张地图

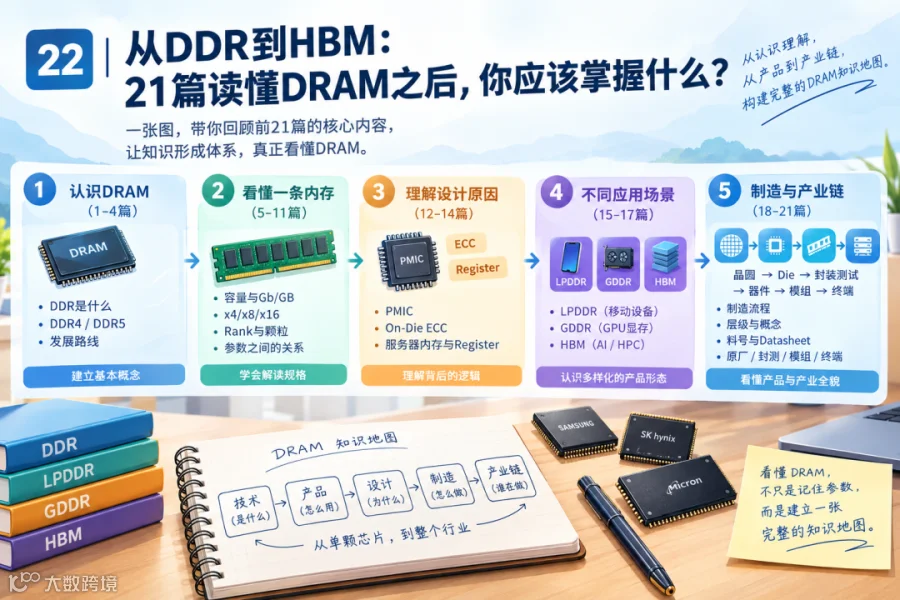

回头看这21篇，可以把整个知识体系浓缩成一条路线：

DDR基础→ DDR4 / DDR5→ 容量 / x4 / x8 / x16→ Rank与Module→ PMIC / On-Die ECC / Register→ LPDDR / GDDR / HBM→ Wafer → Die → Package → DRAM Device → Module→ Part Number → Datasheet→ 原厂 → 封测 → 模组 → 终端

这条路线也对应了学习的几个层次。先知道“它是什么”，再知道“它有多少、怎么组织”；然后理解“为什么这样设计”；接着知道“一颗芯片是怎么做出来的”；最后能够从真实料号和产业链的角度去识别一个产品。做到这里，才算真正从“知道几个内存参数”，走到了“能够看懂DRAM产品”。

当然，这还不是DRAM学习的终点。

21篇主要建立的是产品层面的认知：我们知道DDR、LPDDR、GDDR、HBM是什么，也知道Die、Package、Module和料号之间是什么关系。

如果在深入下去，可以再往芯片内部走一层。

当开始研究Memory Cell、Row、Column、Bank、Bank Group、Sense Amplifier、Row Buffer、Refresh、Read、Write以及Memory Controller时，才会真正回答一个更底层的问题：

一颗DRAM芯片里面，到底是怎样完成“存一位数据、找到它、读出来、再写回去”的？

目前​​到此​告一段落​。
