导读：实体模型添加切口转成钣金并展开对于已经建好的实体模型，或者是外部转进来的STP等中间格式实体模型。

实体模型添加切口转成钣金并展开对于已经建好的实体模型，或者是外部转进来的STP等中间格式实体模型。不想重新用钣金建模时，可使用切口命令在转角开出工艺缝隙，再通过转换到钣金设置板材参数，将实体转为钣金零件并展开，方便后续下料和出工程图。

1.选择爆炸视图命令。

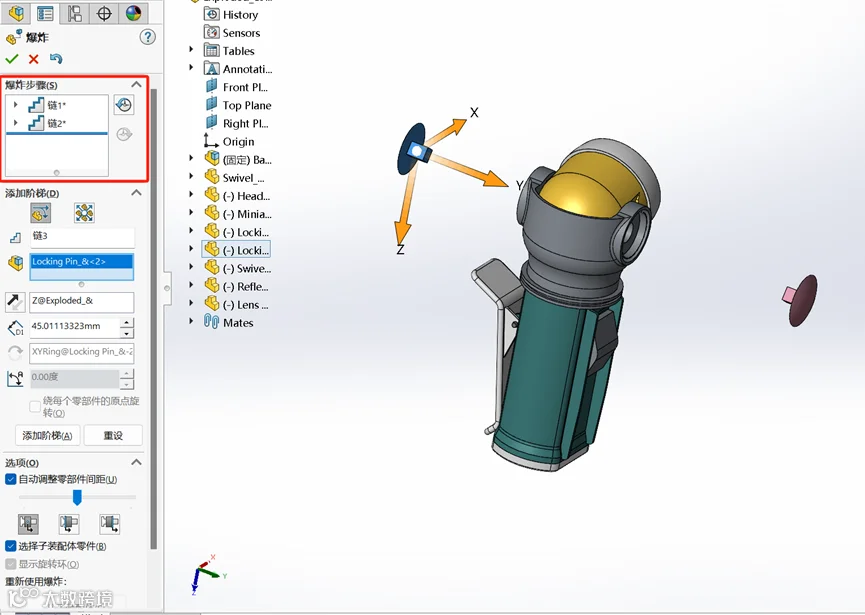

2.点击需要移动的零部件，会弹出三重轴，选择移动的轴线进行拖动，完成后点击属性框的完成命令按钮。第一步的零件爆炸完成。

3.点击第二个零件进行拖动，并点击完成，零件的每一步操作，都将在爆炸步骤中体现，方便随时调整。

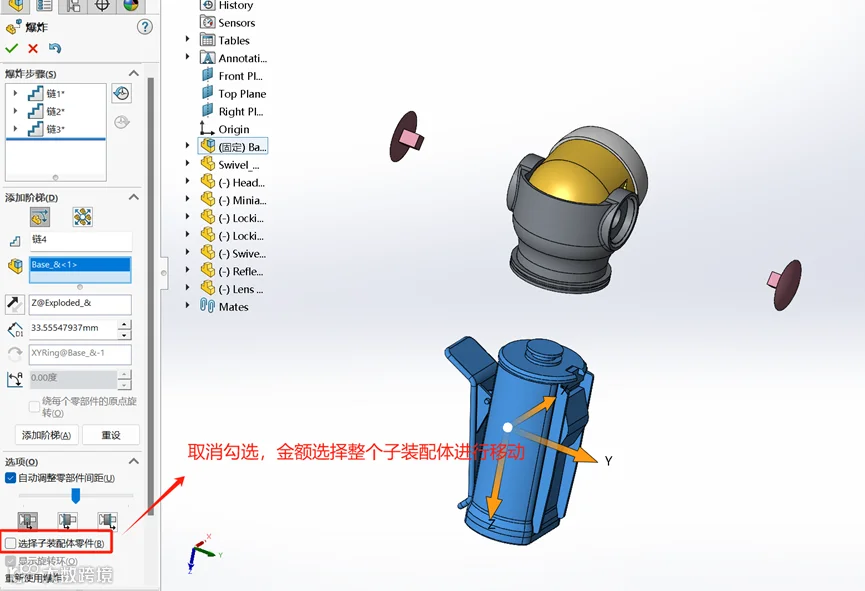

4.当要移动整个子装配体的时候，需取消勾选选择子装配体零件命令，这样点击子装配体下面的任何零件，都将对子装配体进行移动。

5.当对子装配体里面的零件进行爆炸的时候，需勾选选择子装配体零件命令后进行爆炸。注意，每一步操作完成后，都需要点击完成按钮才能进行下一个零件的移动爆炸。

6.按照产品的装配顺序进行零件的移动，所有爆炸步骤完成后点击确定命令，SolidWorks的装配体爆炸就完成了。

7.可在装配体配置中找到我们所做的爆炸视图，并可以选择动画爆炸或者动画接触爆炸。
