1. 前言
近日，有用户朋友留言咨询：“利用cad生成的平面曲线如何导入纬地？”经进一步沟通了解到，该工程师希望将CAD图中的直线与圆曲线作为控制线元自动生成辅助线元进行线位设计，以及如何将一条多段线快速转换为交点线，以便后期恢复项目路线设计数据，进而开展施工测量等工作。

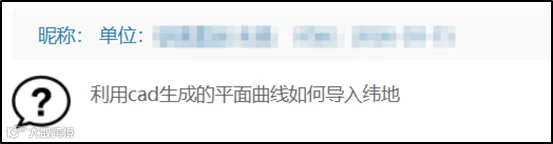

图1 用户留言截图
在道路设计工作中，CAD线位成果与纬地软件数据的衔接是刚性需求，高效的转换方法能大幅提升设计效率。其实，纬地软件早已内置针对性的快速转换功能，无需复杂操作即可实现CAD线位到纬地数据的精准转换。接下来，我们将详细介绍几种核心转换方法，助力工程师们快速解决这一实操难题。
2. CAD线位转纬地数据核心方法
2.1智能布线法
纬地平面智能布线功能是基于对路线线形设计的深刻理解开发而成，实现了从导线设计法到曲线设计法、从模式化设计到无模式化设计、从数据设计到图形设计的重大突破。该功能无需依赖交点线概念，也无固定线形组合限制，工程师们可直接通过鼠标绘图和图形实体拖动，动态完成任意复杂线形的布设。

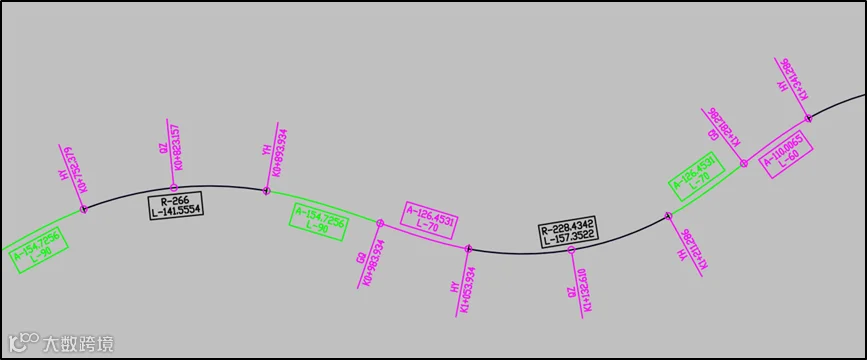

图2 平面智能布线设计线位
具体操作步骤如下：首先，通过“设计”菜单栏，找到并打开“智能布线”功能，如下图3所示；接着，点击“通过曲线相接”命令，按照CAD命令行的提示，依次点选需要创建辅助线元（缓和曲线）的两个控制单元（直线或圆曲线），系统将自动通过接线计算生成缓和曲线，实现两个控制单元的精准衔接；操作过程中可连续使用“通过曲线相接”命令，两两选择控制单元自动生成辅助线元，完成所有控制单元衔接后，单击鼠标右键退出该命令；最后，保存当前项目，即可完成纬地平面数据的存储。
图3 智能布线功能
详细操作过程，请浏览如下视频演示。
2.2 多段线交点导线的快速转换法
图4 主线平面设计对话框
图5 拾取交点线功能
详细操作过程，请浏览如下视频演示。
2.3 CAD线位图形直接转换法
该转换法适用于工程师只有连续路线的CAD图纸，需要提取路线设计数据的情况。
CAD线位图形的快速转换是通过“立交平面设计”功能中的“拾取”命令实现的，如下图6所示。具体步骤如下：首先，调出“设计”菜单栏下的“立交平面设计”对话框；在对话框中点选“拾取”功能，接着点选CAD线位图形的起始线元并指定路线前进方向，随后继续通过“拾取”功能依次连续选取路线曲线单元，系统将自动识别各个曲线单元参数并将其参数提取至立交平面设计对话框中，最后，点击“存盘”，保存平面数据文件（.PM），即可完成CAD线位图形到纬地数据的转换。
图6 立交平面设计对话框
详细操作过程，请浏览如下视频演示。
此外，纬地软件的逆向数据转换能力不仅限于CAD线位，还支持直曲转角表快速转换为纬地数据，详细操作流程可参考《逆向操作【1】：从纸质设计图表，如何快速恢复道路平面线形数据？》一文。
3. 小结
本文针对CAD线位快速转换为纬地路线项目数据的需求，系统介绍了三种核心方法：智能布线法适用于任意复杂线形组合，通过“曲线相接”命令自动生成缓和曲线，实现控制单元间的精准衔接；多段线交点导线快速转换法利用“主线平面设计”的“拾取”功能，可一次性拾取整条多段线交点导线，自动生成交点线并保存平面（.PM）与交点（.JD）数据文件，适合完整路线的一次性导入；CAD线位图形直接转换法则通过“立交平面设计”的“拾取”命令逐段选取曲线单元并提取参数，适用于任意线位的逆向恢复。三种方法均能高效、精准地将CAD图形转化为纬地数据，帮助工程师快速恢复项目设计数据。此外，纬地还支持从直曲转角表进行数据转换，进一步拓展了逆向操作途径。用户可根据实际线位特征和项目需求灵活选用最优方案。
