空运货物垫板使用规范与载荷计算指南
一、核心概念定义
1. 货物的接地面积
指货物底部与集装器底板或飞机货舱地板直接接触部分的面积。

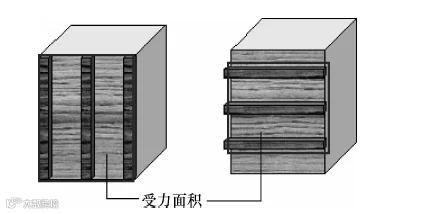

2. 货物的受力面积

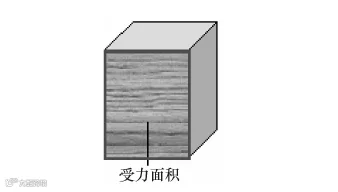

（1）底部无枕木的货物：受力面积等于货物底面积，即等于接地面积。
3. 飞机货舱地板承载能力
指飞机货舱地板每平方米所能承受的最大重量。
4. 货物垫板
指为保证货物重量均匀分布，支撑在货物与集装器底板或飞机货舱地板之间，符合规定尺寸的木质板材或其他类似材料。
二、垫板材质与计算原则
1. 材质要求
宜选用质地坚硬的木板（如杉木、松木等）。若使用其他材料，其抗压强度不得低于木质材料。
2. 结构形式
垫板可为整块，也可由多块拼合而成。同一层垫板厚度应保持一致。
3. 计算基准
（1）无论货物装载于何种型号集装器，均将集装器视为飞机货舱地板的一部分进行计算，无需考虑集装器及辅助用具自重。垫板重量一般按货物重量的4%估算。
（2）仅限主货舱或R型（16ft）、G型（20ft）集装板运输时，以主货舱地板承载能力为依据。
（3）既可装下货舱也可装主货舱时，优先以下货舱地板承载能力计算；若加垫板后仅能装主货舱，则需按主货舱标准重新计算。
4. 尺寸取整规则
长、宽、厚均以厘米为单位，计算结果含小数一律向上进位取整（如2.2cm进位为3cm）。计算所得尺寸为最小需求值。
5. 面积匹配原则
垫板面积不得小于货物受力面积。当计算所需垫板面积小于受力面积时，应以受力面积作为垫板实际铺设面积。
三、垫板铺设规范
1. 单层铺设
垫板间应无缝隙、无间隔紧密铺设。
2. 分层铺设

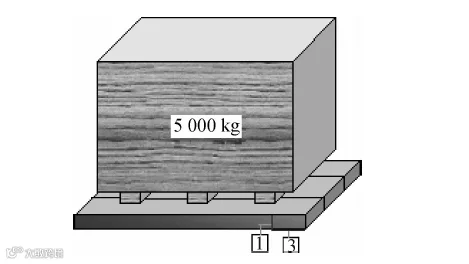

（1）第一层（接触集装器底板）：作为保护层，须采用2cm-5cm厚的夹层板或木板，且无间隔铺设。
（2）第二层及以上：允许有间隔，但间距一般不超过本层垫板厚度的3倍。横向铺设最大间隔不超过50cm，纵向铺设最大间隔不超过60cm。
（3）相邻两层垫板厚度差一般不宜超过5cm。

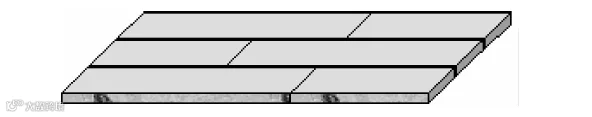

3. 对接与交叉
（1）长度不足时可采用同规格垫板对接，接缝处必须错开。
四、载荷判定与垫板尺寸计算

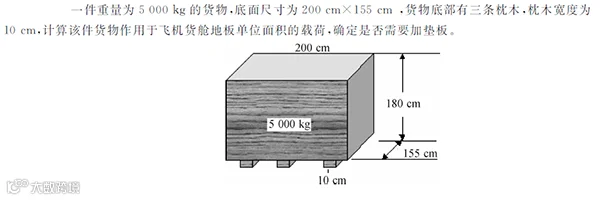

1. 单位面积载荷计算
需根据机型、舱位及货物重量计算作用于地板的单位面积载荷，并与地板承载能力比对：

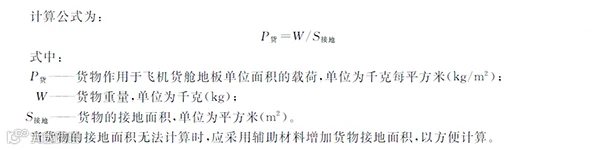

（1）计算公式：

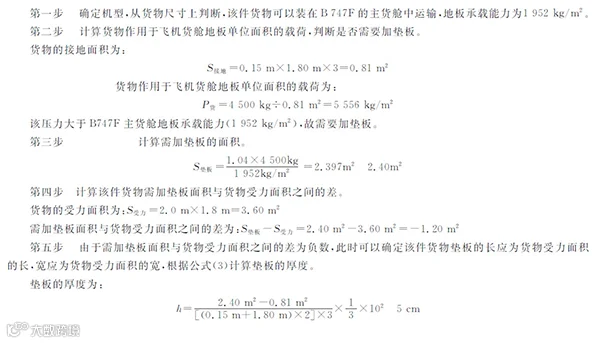

2. 垫板面积计算

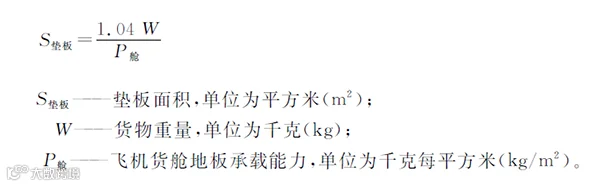

当载荷超标时，需计算垫板面积（含垫板自重，按货重4%计）：

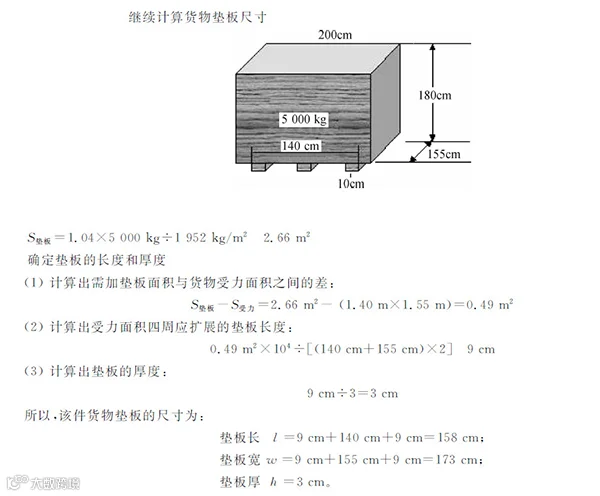

3. 垫板长宽厚确定
依据垫板与枕木垂直交叉原理确定尺寸：
（1）枕木间距＞货物宽度：垫板长=受力面积长+两端扩展尺寸；垫板宽=受力面积宽+两端扩展尺寸。
（2）枕木间距＜货物宽度：垫板长=受力面积宽+两端扩展尺寸；垫板宽=受力面积长+两端扩展尺寸。
（3）垫板厚度=受力面积外沿扩展尺寸的1/3。
4. 特殊情况尺寸处理

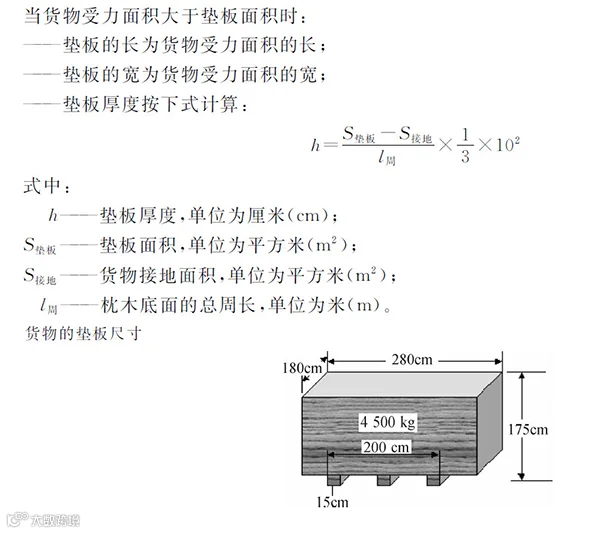

（1）货物受力面积大于垫板面积时的尺寸确定：
五、超重货物垫板特殊要求
1. 适用范围
除R型（16ft）、G型（20ft）及加厚M型（10ft）集装板外，其他集装板严禁装载超重货物。
2. 超重处理措施

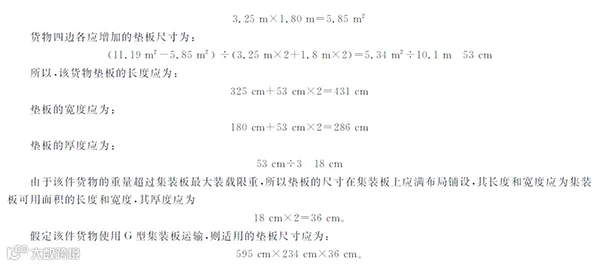

当货物重量超过集装板最大设计载重时：
（1）垫板面积须扩大至整个集装板使用面积（满布局铺设）。
（2）必须在集装板上设置保护层。
（3）垫板厚度应按计算值的1.5-2倍适当增加。
3. 保护层与铺设细节
（1）基本保护：在集装板有效使用面积内铺设2cm-5cm厚夹层板或＞2cm厚木板作为保护层，不得遮盖卡锁轨，边缘须平整光滑。
（2）第二层垫板：顺向铺设，长度与集装板可用长度一致，不受货物长度限制。边上木板外沿距保护层外沿不大于5cm。
（3）最上层垫板：横向铺设，长度与下层顺向垫板外沿对齐，不受货物底面宽度限制。
（4）多层厚度递减：除保护层外，各层垫板厚度由下往上逐层递减，相邻层厚度差一般不超过5cm。
（5）装载完成后，集装板上禁止码放其他货物。
六、实操提示
通常情况下，单件300公斤以上的空运货物需重点评估是否填充垫板。具体是否需要增加底板，航空公司将根据货舱地板单位面积载荷限值、运输类型及实际装载量综合判定。建议托运人提前提供准确的货物尺寸与重量信息以便核算。
