高压开关柜在电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压柜的组成主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

开关柜的组成：

开关柜由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。

柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

1、柜体的材料:

1）冷扎钢板或角钢（用于焊接柜）；

2）敷铝锌钢板或镀锌钢板(用于组装柜）；

3）不锈钢板（不导磁性）；

4）铝板（不导磁性）；

2、柜体的功能单元：

1）主母线室（一般主母线布置按“品”字形或“1”字形两种结构）；

2）断路器室；

3）电缆室；

4）继电器和仪表室；

5）柜顶小母线室；

6）二次端子室。

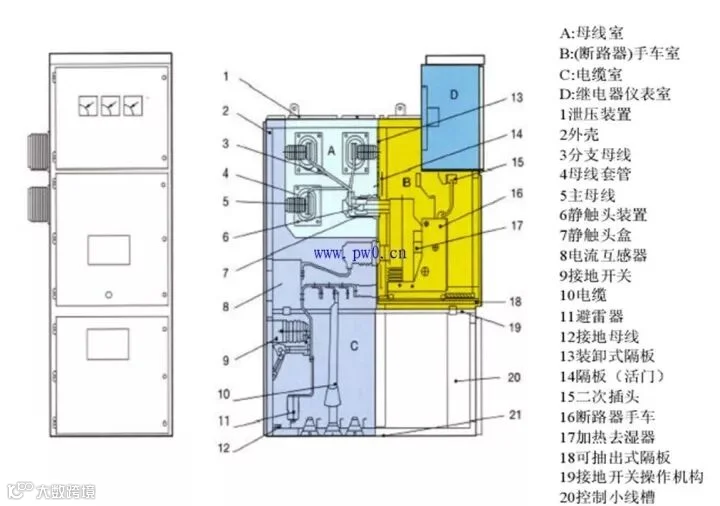

高压开关柜结构图

高压开关柜内电器元件

1、柜内常用一次电器元件（主回路设备）常见的有如下设备：

电流互感器简称CT【如：LZZBJ9-10】；

电压互感器简称PT【如:JDZJ-10】；

接地开关【如:JN15-12】；

避雷器（阻容吸收器）【如:HY5WS单相型;TBP、JBP组合型】；

隔离开关【如:GN19-12、GN30-12、GN25-12】；

高压断路器【如：少油型（S）、真空型（Z）、SF6型（L）】；

高压接触器【如： JCZ3-10D/400A型】；

高压熔断器【如：RN2-12、XRNP-12、RN1-12】；

变压器【如:SC(L)系列干变、 S系列油变】；

高压带电显示器【GSN-10Q型】；

绝缘件【如:穿墙套管、触头盒、绝缘子、绝缘热缩（冷缩）护套】；

主母线和分支母线高压电抗器【如串联型:CKSC和起动电机型:QKSG】；

负荷开关【如:FN26-12(L)、FN16-12(Z)】；

高压单相并联电容器【如:BFF12-30-1】 等等。

高压开关柜组成图

2、柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备），常见的有如下设备:继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转换开关，信号灯，电阻，按钮，微机综合保护装置等等。
