一、10kV高压电流互感器与低压电流互感器的配置表
变压器容量 |
典型设计变比10kV（高压） |
典型设计变比0.66kV（低压） |
50 kVA |
/ |
100/5 |
80 kVA |
/ |
150/5 |
100 kVA |
10/5 |
200/5 |
125 kVA |
10/5 |
200/5 |
160 kVA |
15/5 |
300/5 |
200 kVA |
15/5 |
400/5 |
250 kVA |
20/5 |
400/5 |
215 kVA |
30/5 |
500/5 |
400 kVA |
30/5 |
750/5 |
500 kVA |
40/5 |
1000/5 |
630 kVA |
50/5 |
1000/5 |
800 kVA |
750/5 |
1500/5 |
1000 kVA |
75/5 |
2000/5 |
1250 kVA |
100/5 |
2500/5 |
1600 kVA |
150/5 |
3000/5 |
2000 kVA |
150/5 |
4000/5 |
3000 kVA |
200/5 |
/ |
4000 kVA |
300/5 |
/ |
5000 kVA |
400/5 |
/ |
6000 kVA |
400/5 |
/ |
7000 kVA |
500/5 |
/ |
8000 kVA |
600/5 |
/ |
精度等级：0.2S |
||
二、电缆附件型号对应电缆规格 |
||
终端型号 |
规格 |
|
3.1 |
25-50mm2 |
|
3.2 |
70-120mm2 |
|
3.3 |
150-240mm2 |
|
3.4 |
300-400mm2 |
|
NLS |
户内冷缩终端 |
|
WLS |
户外冷缩终端 |
|
JLS |
电缆冷缩中间 |
|
NSY |
户内热缩终端 |
|
WSY |
户外热缩终端 |
|
JSY |
电缆热缩中间 |
|
SY |
热缩终端 |
|
JSY |
热缩中间 |
|
例如：NSY-10/3.1 |
例如：SY-1/5.1 |
例如：JLS -10/3.4 |
10kV热缩户外终端 |
1kV热缩五指终端 |
10kV电缆冷缩中间接头 |

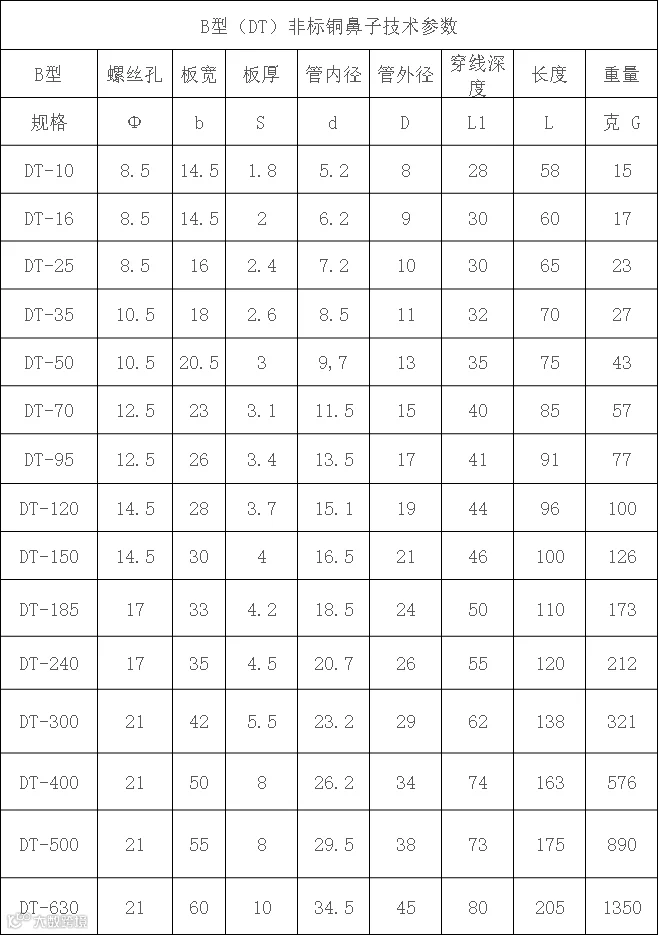

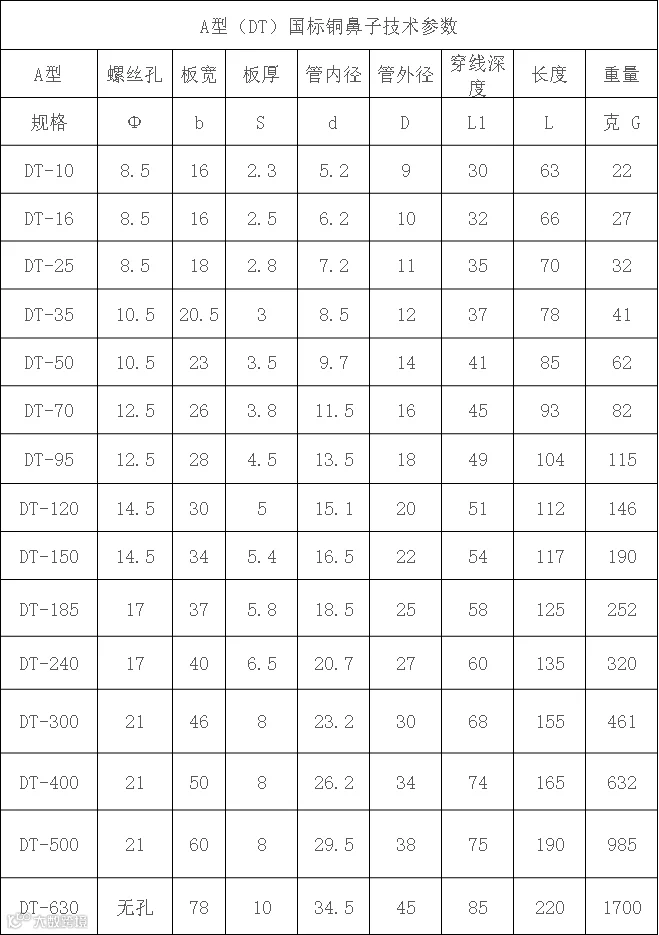

三、DT铜鼻子技术参数（国标与非标差距很大）

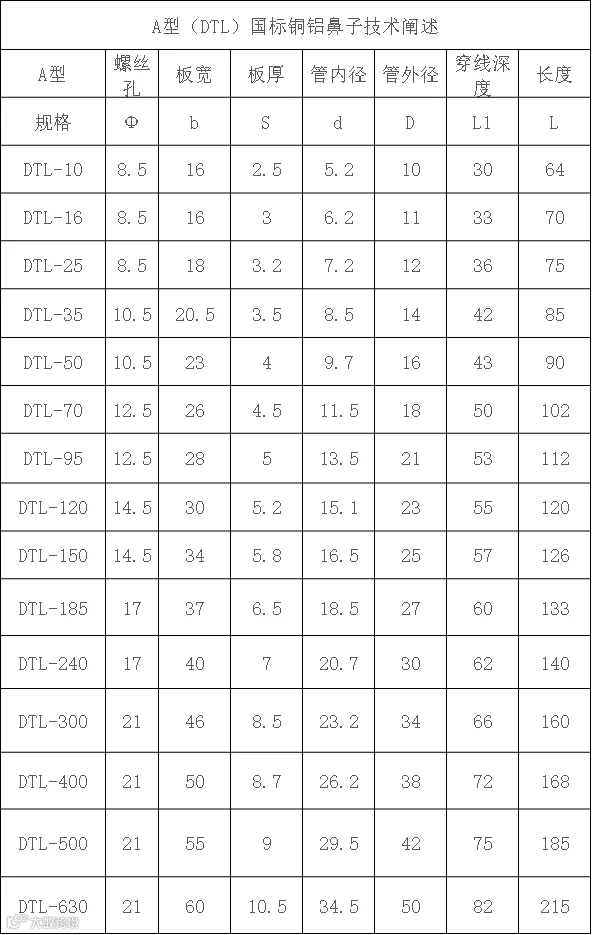

四、DTL铜铝鼻子技术参数（国标与非标差距很大）
五、10kV铜芯、铝芯电缆载流量查询表
六、35kV铜芯、铝芯电缆载流量查询表
七、常用低压电缆载流量查询表

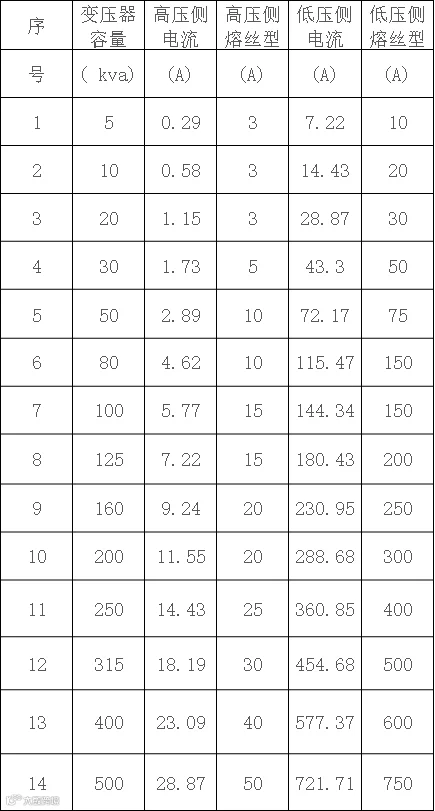

八、电力变压器高、低压熔丝配置查询表
■高压侧熔丝选择:
1容量在100KVA以下者,高压侧按变压器额定电流的2-3倍选择。
2容量在100KVA以上者高压侧熔丝按变压器额定电流的1.5-2倍选择。
■低压侧熔丝选择
变压器低压侧熔片，按变压器额定电流选择。
九、（室内布线）铜芯线安全载流量与220V负荷对应情况表
序号 |
铜芯线规格 |
安全载流（A） |
能承载负荷（kW） |
1 |
1mm2 |
17 |
3.74 |
2 |
1.5 mm2 |
21 |
4.62 |
3 |
2.5 mm2 |
28 |
6.16 |
4 |
4 mm2 |
35 |
7.7 |
5 |
6 mm2 |
48 |
10.56 |
6 |
10 mm2 |
65 |
14.3 |
7 |
16 mm2 |
91 |
20.02 |
8 |
25 mm2 |
120 |
26.4 |

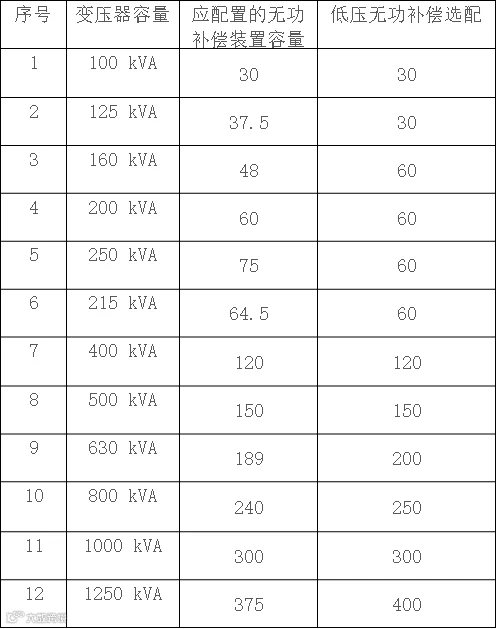

十、专变客户变压器对应低压无功补偿装置查询表
目前市场上的无功补偿容量有：100、134、150、167、200、234、250、267、300、334、350、367、400、434、450、467、500、534、550、567、600
额定电压(V) |
额定电流(A) |
额定容量(kvar) |
电容器配置 |
400 |
43.3 |
30 |
3路10kva r |
400 |
86.6 |
60 |
4路15kvar |
400 |
129.9 |
90 |
5路18kvar |
400 |
173.2 |
120 |
5路24kvar |
400 |
38.5 |
30 |
3路10kvar |
400 |
77 |
60 |
4路15kvar |
400 |
115.5 |
90 |
5路18kvar |
400 |
154 |
120 |
5路24kvar |

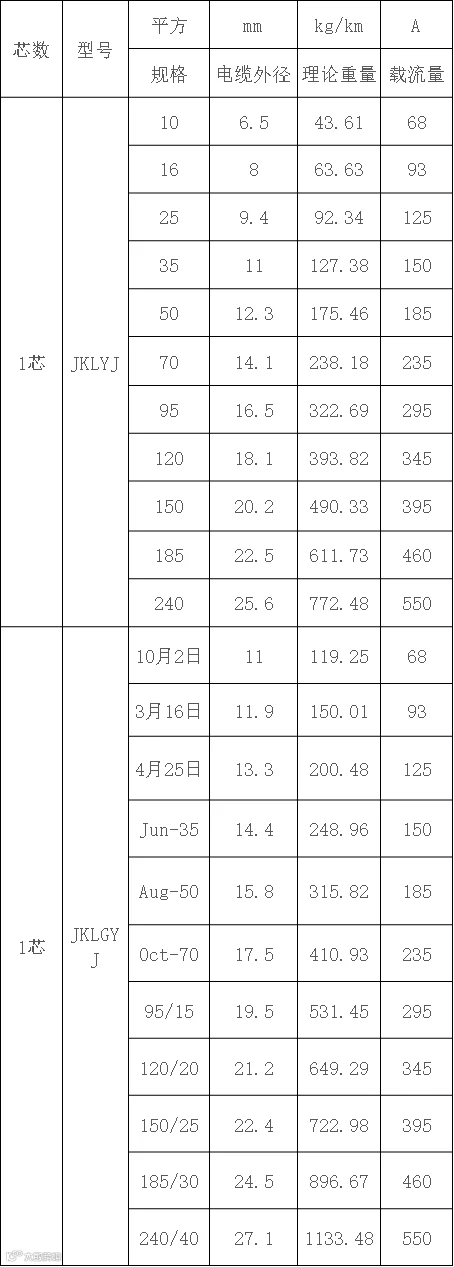

十一、1kV架空绝缘线能带负荷查询表

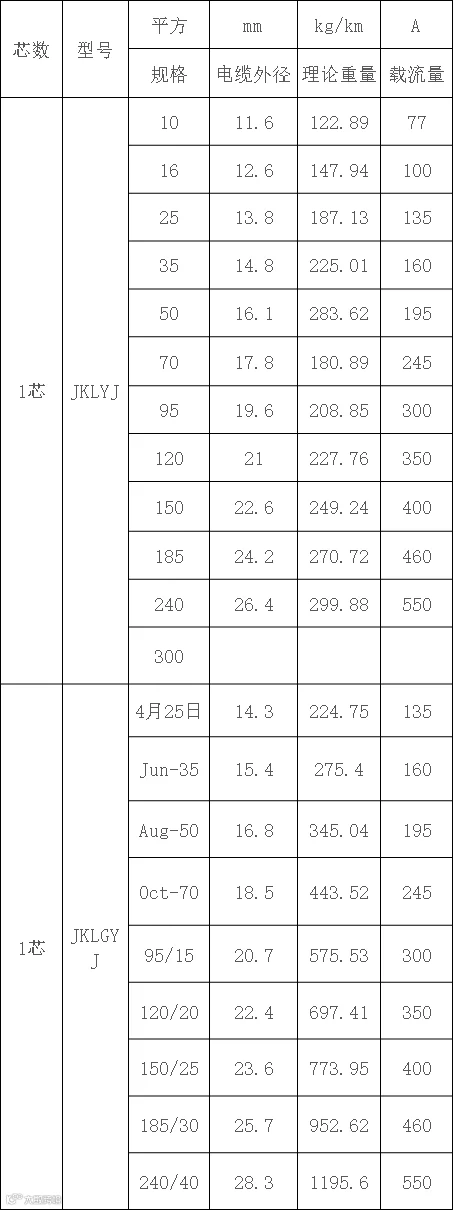

十二、10kV架空绝缘线能带负荷查询表
十三、架空线路安全载流量对照表
