当千亿集成电路版图遇上第四代半导体，一块材料拼图从这里长出来。
晋江，福建东南沿海一座以鞋服产业闻名天下的县级市。然而在集成电路领域，这座城市早已不是旁观者——存储制造、高端封测两大集群撑起超千亿产业规模，产业链条层层咬合、日趋完备，被外界反复解读为"县域半导体样本"。但版图越大，空白越刺眼：向上追溯至最源头的材料环节，无论第三代半导体核心外延片供给，还是第四代超宽禁带半导体氧化镓的产业化落地，长期以来几乎是一片沉默。
材料，是半导体产业链最上游的命脉。宽禁带半导体在新能源汽车、5G射频前端等场景的需求正以几何级数膨胀，谁能在材料端抢先扎根，谁就握紧了下一代半导体的入场券。晋江显然看清了这一层——人才科创基金设立、专项产业政策出台、专业化园区加速落地，一套组合拳直奔前沿硬科技初创项目。
2025年深秋，一个项目悄然落子晋江三创园。这是晋江人才科创基金投出的首个项目，也是本地诞生的第一家氧化镓外延片研发与生产企业。它像一枚楔子，嵌入晋江半导体版图中那块最薄的环节。不到一年，这家名为镓创未来的企业，已在技术研发、产线搭建、团队扩张、市场拓荒四条战线同步推进，稳稳扎进了国产氧化镓产业的早期腹地。
落地晋江：一笔算得过来的"综合账"
从萌生念头到产线筹备落地，镓创未来的选择并非冲动，而是一场反复比选后的理性下注。
最初的牵线来自聚卓资本管理的晋江人才科创基金。但真正让团队拍板的，是一笔逐项算清的综合账：晋江集成电路产业专项扶持政策从厂房租金覆盖到电费补贴，多个环节都有真金白银的支撑；园区内已集聚多家头部封测与制造企业，上下游配套近在咫尺；再叠加相较一线城市明显更低的运营成本——对于一家现金流紧绷的硬科技初创来说，每一分钱都要花在刀刃上，这些实实在在的减负项最终把外延片生产基地"推"到了晋江。
"项目引进到哪，人才服务跟到哪。"这是镓创未来创始人彭博博士对晋江最直观的感受。彭博介绍，团队落地前便同步启动了人才申报工作，7人入选晋江市集成电路优秀人才。
"落地前就启动人才申报，政策和项目引进是绑着走的，衔接很顺。"但彭博也直言，洁净室装修补贴、设备购置补贴等产业扶持资金的兑现速度，对初创企业而言仍有提速空间。政策快兑现、资金早到账，既是雪中送炭，也是口碑招牌，能让更多观望中的项目下定决心。

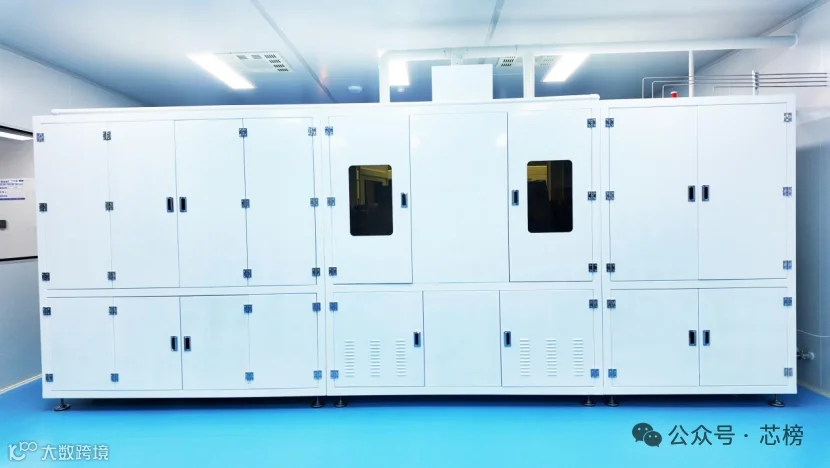

氧化镓异质外延设备
技术立身：四条研发线同步"扎桩"
政策是起跑线，技术才是硬通货。氧化镓产业尚处幼年期，谁先把技术做扎实，谁就能在赛道里站稳脚跟。从落地第一天起，镓创未来就以"高研发强度+产线硬件同步落地"的双轨模式运转。
主业锚定：氧化镓异质外延，蓝宝石与碳化硅双路线并行。
一方面持续打磨生长工艺，追求外延层晶体质量与均匀性的极限；另一方面稳步做大尺寸——从最初1×1厘米的实验小片，迭代到两英寸、向四英寸晶圆迈进。目前，两英寸蓝宝石衬底异质外延技术已达国际先进水平，碳化硅衬底路线也产出了初步样片，可供高校与科研院所研究使用。在此基础上，团队正全力攻关p型掺杂技术，试图打通从理论到实验的最后一公里，打开氧化镓材料在更多器件场景中的应用空间。
验证性研发：做器件不是为了量产，而是为了"交出答卷"。
团队同步推进功率器件与射频器件两类验证。"给客户一个直观的性能答卷：我们的材料真的能做出达标的器件。"彭博这样解释。目前，基于自主外延片的肖特基势垒二极管（SBD）已完成流片测试，最高耐压1400伏；面向消费电子的声表面波滤波器完成器件设计、进入流片阶段。
产能落地：万级洁净室已就位，2026年下半年投产在即。
目前洁净室建设完成，设备安装与试运营调试基本收尾。室内配置2台HVPE设备与2台MOCVD设备，对应不同技术路线，既能支撑研发试样，也能满足小批量供货需求，为后续技术迭代和客户交付提供稳定产能底座。
人的难题：县域初创的"土办法"与"真痛点"
技术路线和产线规划渐次明晰，团队搭建与市场拓展也在紧锣密鼓推进。
但人，始终是最大的变量。
高端研发端，氧化镓赛道人才本就稀缺，核心岗位普遍要求985、211硕士以上，这类人才更习惯长三角、珠三角的产业氛围，晋江的城市吸引力相对有限——即便薪资到位，不少人仍因配套、生活等因素犹豫。产线操作端，晋江本地虽有头部企业积淀的人才池，但头部企业的薪资标杆也抬高了整体用工成本，且外地招聘常因距离、生活适配等问题流产。
市场端，企业目前依托西安电子科技大学校友与股东资源，重点对接功率器件和射频器件两大方向，客户覆盖西安交大、西电、中北大学等多所高校与科研院所，收入以试样和小批量销售为主。彭博坦言，这是全行业的共同处境——产业仍在技术验证期，商用需求未大规模释放，科研订单并不稳定。
在这个过程中，彭博对赛道格局保持着清醒："国内做氧化镓衬底、外延的有十来家，专门做外延的五六家，做器件量产的几乎没有。现在不是分蛋糕的时候，是大家一起把蛋糕做大。单靠一家企业说服不了下游切换材料，合力推广才能打开市场。"
周期判断：不抢跑、不内卷的产业耐心
不急着抢短期订单、不盲目扩产砸钱——这份定力，源自彭博对氧化镓产业周期的长期判断。
"规模化商用的起点，大概率在2028年前后。"他的依据是碳化硅产业的发展规律：器件从试用到解决可靠性、实现规模应用，需要4—5年技术沉淀；车规级应用更漫长，上百项参数逐项验证，部分参数之间还存在互斥关系，调校周期以年计。材料尺寸上，行业主流仍是两英寸晶圆，四英寸尚不多见，要到6英寸的产业化成熟度，还需数年迭代。
两英寸蓝宝石基氧化镓异质外延片
全球竞争格局同样值得审视。日本、美国布局更早，材料端有先发优势，但氧化镓2019年便被列入瓦森纳协议管制清单，高端产品对华禁售，反而为国内企业腾出了自主成长的窗口。目前国内能辗转获取的海外产品多是淘汰批次，难以判断真实技术差距；从可获取样本看，海外材料有领先但幅度有限，且一片两英寸衬底经多层转手后价格可达2万元，是国内产品的两倍以上。反过来看，国内的独特优势在于上游原料——金属镓是电解铝副产物，发达国家因高能耗高污染已逐步退出电解铝产能，中国则占据全球主要镓原料产能，原材料端话语权突出。
建言县域：半导体生态怎么养、怎么留
在晋江扎根近一年，镓创未来在自身成长的同时，也对这座城市的半导体生态有了切身体会。彭博认为，科创企业选城市，核心看三样：资金、人才、产业资源，三者合力才能形成持久吸引力。
资金层面， 他建议进一步提升产业补贴与奖励的兑现速度、简化审批流程，让初创企业更快拿到扶持、缓解现金流。"政策快兑现，企业有信心，口碑传开了，更多项目愿意来，正向循环就起来了。"
人才层面， 他主张外引加内育两条腿走路。外引端优化待遇标准、加快补贴兑现，提升对高端人才的拉力；内育端不必急于一步到位培养顶尖研发人才，可先从产线基础人才破局——依托本地职业院校开设集成电路相关专业，让学生在校就熟悉洁净室规范与基础操作，毕业即上岗、缩短企业培训周期。同时推动龙头企业与高校共建联合实验室，企业出资支持设备耗材，缓解高校科研经费压力，定向培养适配本地需求的人才。
"县域发展半导体，先天有短板。但政策务实、服务到位，一样能聚起项目和人才。"彭博说。镓创未来将继续扎根晋江，一边推进氧化镓外延技术迭代，一边探索商业化落地，一步一个脚印，与这座城市的集成电路产业生态共同生长。
