Inventor API 进阶6--颜色与外观控制 API 指南

锐和软件资讯服务

2026-10-08

导读：Inventor API 进阶6--颜色与外观控制 API 指南

本文是「Inventor API 进阶」系列第 6 篇。用代码控制零件的颜色、材质和外观——20 篇素材精华，从基础到高级全覆盖。

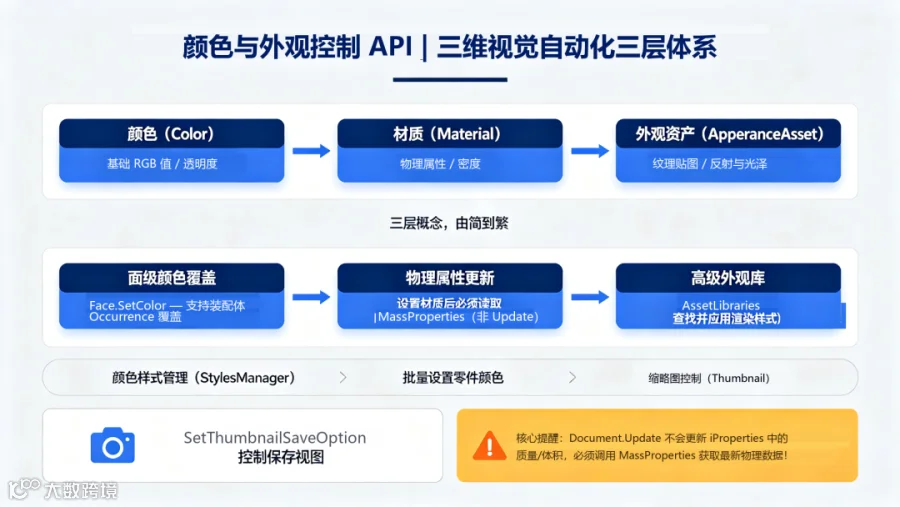

外观控制的三层概念

Inventor 中"让零件看起来不一样"涉及三个层面：

层面	说明	API 对象
颜色	基本颜色值（RGB）	Color
材质	物理材质（金属、塑料等）	Material / MaterialAsset
外观样式	渲染外观（含纹理、反射等）	RenderingStyle / AppearanceAsset

基本颜色操作

创建和使用颜色对象

Inventor 的颜色通过 TransientObjects.CreateColor 创建：

Sub CreateColor()    Dim tg As TransientGeometry    Set tg = ThisApplication.TransientGeometry    Dim to As TransientObjects    Set to = ThisApplication.TransientObjects    ' 创建 RGB 颜色（红色）    Dim redColor As Color    Set redColor = to.CreateColor(255, 0, 0)    ' 创建带透明度的颜色    Dim semiRed As Color    Set semiRed = to.CreateColor(255, 0, 0, 0.5)  ' 50% 透明度End Sub

设置面的颜色

Sub SetFaceColor()    Dim partDoc As PartDocument    Set partDoc = ThisApplication.ActiveDocument    ' 假设选中了一个面    Dim face As Face    Set face = partDoc.SelectSet.Item(1)    ' 创建颜色对象    Dim myColor As Color    Set myColor = ThisApplication.TransientObjects.CreateColor(0, 255, 0)    ' 设置面的颜色    Dim faceColor As FaceColor    Set faceColor = face.SetColor(myColor, False)  ' False = 非精确End Sub

颜色样式

Inventor 通过颜色样式（ColorStyle）管理预定义颜色。颜色样式存储在文档的样式集合中：

Sub ListColorStyles()    Dim doc As Document    Set doc = ThisApplication.ActiveDocument    Dim styles As ColorStyles    Set styles = doc.StylesManager.ColorStyles    Dim style As ColorStyle    For Each style In styles        Debug.Print "颜色样式: " & style.Name & _                    " | R=" & style.Color.Red & _                    " G=" & style.Color.Green & _                    " B=" & style.Color.Blue    NextEnd Sub

创建自定义颜色样式

Sub CreateCustomColorStyle()    Dim doc As Document    Set doc = ThisApplication.ActiveDocument    ' 创建新颜色样式    Dim newStyle As ColorStyle    Set newStyle = doc.StylesManager.ColorStyles.Add("自定义蓝")    ' 设置颜色值    newStyle.Color = ThisApplication.TransientObjects.CreateColor(50, 100, 200)    ' 设置光泽度等渲染属性    newStyle.Shininess = 0.7    newStyle.Opacity = 1.0End Sub

材质操作

获取和设置材质

Sub SetMaterial()    Dim partDoc As PartDocument    Set partDoc = ThisApplication.ActiveDocument    Dim compDef As PartComponentDefinition    Set compDef = partDoc.ComponentDefinition    ' 获取材质库中的材质    Dim material As Material    On Error Resume Next    Set material = partDoc.Materials.Item("铝")    On Error GoTo 0    If material Is Nothing Then        MsgBox "未找到'铝'材质"        Exit Sub    End If    ' 设置零件的材质    compDef.Material = materialEnd Sub

列出可用材质

Sub ListMaterials()    Dim partDoc As PartDocument    Set partDoc = ThisApplication.ActiveDocument    Dim mat As Material    For Each mat In partDoc.Materials        Debug.Print "材质: " & mat.Name & " | 密度: " & mat.Density    NextEnd Sub

更新物理属性

设置材质后，iProperties 中的物理属性（质量、体积等）不会自动更新。需要手动触发：

Sub UpdatePhysicalProperties()    Dim partDoc As PartDocument    Set partDoc = ThisApplication.ActiveDocument    ' 设置材质后更新物理属性    Dim compDef As PartComponentDefinition    Set compDef = partDoc.ComponentDefinition    compDef.Material = partDoc.Materials.Item("钢")    ' iProperties 中的物理属性不会自动更新    ' 需要调用以下方法    Dim massProp As MassProperties    Set massProp = compDef.MassProperties    Debug.Print "质量: " & massProp.Mass    Debug.Print "体积: " & massProp.VolumeEnd Sub

注意：直接调用 PartDocument.Update不会更新 iProperties 中的物理属性。最可靠的方式是读取 ComponentDefinition.MassProperties。

外观资产（AppearanceAsset）

从 Inventor 2013 开始，外观控制逐渐迁移到基于 AppearanceAsset 的体系，支持更丰富的渲染效果：

Sub SetAppearance()    Dim partDoc As PartDocument    Set partDoc = ThisApplication.ActiveDocument    ' 获取外观资产库    Dim appAssets As AssetLibrary    Set appAssets = ThisApplication.AssetLibraries.Item( _        "{3D0A1F0E-4AA0-4F8C-9E20-9C5D0E1F3B3D}")    ' 查找外观资产    Dim asset As Asset    On Error Resume Next    Set asset = appAssets.AppearanceAssets.Item("抛光铜")    On Error GoTo 0    ' 应用外观到零件    Dim compDef As PartComponentDefinition    Set compDef = partDoc.ComponentDefinition    If Not asset Is Nothing Then        compDef.AppearanceAsset = asset    End IfEnd Sub

面级别的颜色覆盖

在装配体中，你可以覆盖特定 Occurrence 的面颜色：

Sub OverrideOccurrenceColor()    Dim asmDoc As AssemblyDocument    Set asmDoc = ThisApplication.ActiveDocument    Dim compDef As AssemblyComponentDefinition    Set compDef = asmDoc.ComponentDefinition    Dim occ As ComponentOccurrence    Set occ = compDef.Occurrences.Item(1)    ' 获取或创建颜色样式    Dim colorStyle As ColorStyle    Set colorStyle = asmDoc.StylesManager.ColorStyles.Item("红色")    ' 覆盖 Occurrence 的颜色    occ.AppearanceColor = colorStyle.ColorEnd Sub

缩略图控制

保存文档时的缩略图图像也可以通过 API 控制：

Sub SetThumbnailOption()    Dim doc As Document    Set doc = ThisApplication.ActiveDocument    ' 设置缩略图保存选项    ' kDefaultThumbnail - 默认（ISO 视图）    ' kCurrentViewThumbnail - 当前视图    ' kNoThumbnail - 不保存    doc.SetThumbnailSaveOption kCurrentViewThumbnailEnd Sub

保存缩略图为图片文件

public void SaveThumbnail(DrawingDocument doc, string filePath){    // 获取文档缩略图    IPictureDisp thumbPic = doc.Thumbnail;    // 转换为 System.Drawing.Image 并保存    // 注意：需要通过剪贴板或临时文件中转    // 这在 .NET 中需要额外的 COM 互操作处理    // 另一种方式：使用 Export 方法    doc.Export(filePath, kJPEGImageFormat);}

实用场景：批量设置零件颜色

Sub BatchSetColor()    Dim partDoc As PartDocument    Set partDoc = ThisApplication.ActiveDocument    Dim compDef As PartComponentDefinition    Set compDef = partDoc.ComponentDefinition    ' 创建颜色样式    Dim myColor As Color    Set myColor = ThisApplication.TransientObjects.CreateColor(200, 200, 50)    ' 遍历所有面并设置颜色    Dim body As SurfaceBody    For Each body In compDef.SurfaceBodies        Dim face As Face        For Each face In body.Faces            Call face.SetColor(myColor, False)        Next    Next    ' 更新显示    ThisApplication.ActiveView.UpdateEnd Sub

本篇小结

要点	说明
颜色对象	TransientObjects.CreateColor(R, G, B, 透明度)
颜色样式	StylesManager.ColorStyles，含名称/光泽/透明度
面颜色	Face.SetColor，支持装配体中的覆盖
材质	Document.Materials，设置后用 MassProperties 更新
物理属性	直接读 MassProperties，不依赖 Update
外观资产	AppearanceAsset，支持纹理/反射等高级渲染
缩略图	SetThumbnailSaveOption 控制保存方式

下篇预告：《性能优化与调试技巧》——进阶系列收官篇，18 篇素材精华，让你的程序跑得又快又稳。

本文素材参考自 Autodesk Developer Blog「Mod The Machine」系列文章。
