基于多维技术融合的烟叶平台数据采集优化研究

随着烟草行业数字化转型的深入推进，全国统一烟叶生产经营管理平台（以下简称“烟叶平台”）于2023年正式上线运行，行业以烟叶“两打八扫”为业务操作主线，构建了农、商、复、工全产业链的计划物流管控体系，对片烟物流环节的“一箱一码、件码一体、凭码流通”提出了强制性规范要求。片烟高架库出入库环节作为烟叶物流追溯的核心节点，其条码数据采集的准确性、实时性直接决定了烟叶平台数据链路的完整性与可靠性。当前行业内片烟条码数据采集多采用单一图像式扫码方案，该方案在工业仓储现场应用中暴露出诸多技术瓶颈。一是扫码识别率不稳定，受镜头对焦距离、拍摄角度、标签反光、烟包晃动、印刷瑕疵等因素影响，易出现对焦失败、图像模糊、解码错误等问题；二是安装参数无标准化规范，现场实施多依赖经验调试，缺乏定量的光学建模与数据支撑，导致不同场景下采集效果差异显著；三是条码与RFID数据不同步，传统方案中两类数据采集触发逻辑分离，易出现“同箱不同码”、时间差漏扫等问题，无法满足“过一箱、报一箱”的业务要求；四是环境适应性不足，工业仓储现场的粉尘、温湿度波动、强电磁场等环境因素，对采集设备的防护性能与抗干扰能力提出了更高要求。

现有相关研究中，国内外学者多聚焦于单一条码识别算法优化或RFID技术在烟草物流中的应用。针对烟草行业特定场景，结合光学建模、硬件适配、多技术协同的系统性采集优化的实践研究相对匮乏。基于此，本文以XC-FM306V2.0扫描器解决方案为核心框架，融合工业视觉光学理论、条码-RFID协同采集技术、工业设备性能适配方法，构建了多维技术融合的烟叶平台数据采集优化体系，通过现场测试完成了核心参数的定量优化与方案验证，为行业烟叶物流数据采集提供了标准化的技术方案[2]。

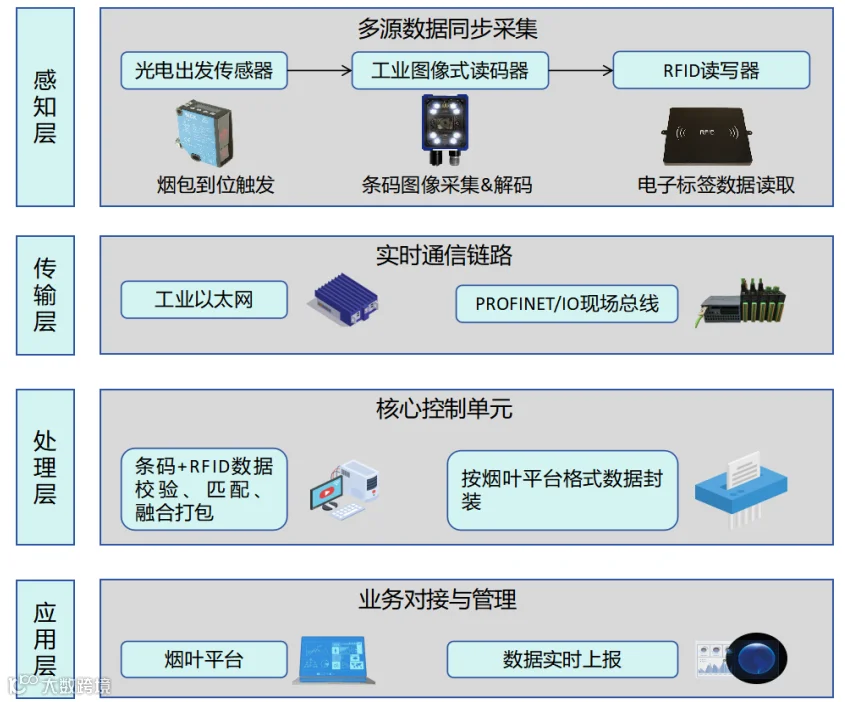

基于上述需求，本文构建了“感知层、传输层、处理层、应用层”四层架构的多维融合数据采集系统，整体架构如图1所示。

图1 系统总体架构图

感知层作为数据采集核心，由光电触发传感器、DatalogicMatrix220工业图像式读码器及RFID读写器与天线构成。光电触发传感器负责烟包到位检测与采集触发，工业图像式读码器完成条码图像采集与解码，RFID设备实现电子标签数据读取，三者协同完成多源数据的同步采集[3]。传输层基于工业以太网与PROFINET/IO现场总线构建通信链路，通过低延迟、高可靠的实时通信实现感知设备与处理单元的数据交互，同时支持PoE以太网供电，简化现场设备的供电与布线。处理层作为核心控制单元，承担条码数据与RFID数据的校验、匹配及融合打包功能，按照烟叶平台的数据格式要求完成数据封装，并实现对感知层设备的参数配置、状态监控与故障告警。应用层通过标准化接口与烟叶平台对接，实现采集数据的实时上报，同时具备本地数据存储、历史追溯、报表统计等功能，满足现场运维与业务管理的需求[4]。

1.系统工作流程

本系统为基于RFID与条码融合技术的烟包信息采集管控系统，其完整工作流程形成闭环循环，系统工作流程如图2所示。流程启动后，待检测烟包进入检测工位，系统同步触发双路并行采集链路，分别执行RFID数据采集与视觉条码采集作业，获取烟包对应的RFID标签数据与条码解码信息；两路采集完成后，系统进入数据融合环节，以烟包包装序号为核心匹配依据，完成同一时间窗口内RFID数据与条码数据的关联匹配与整合；匹配完成后，系统执行数据上报环节，按行业接口规范向上位机实时上报单箱完整数据报文；同时，针对数据匹配不一致、单路数据缺失、双路数据均缺失等异常情况，系统执行异常上报与分级处置流程；单箱检测与数据处置完成后，系统自动回到初始状态，进入下一轮检测循环，实现烟包信息的全流程自动化、连续化采集与管控[5][6]。

图2 系统工作流程图

2.数据融合与校验机制

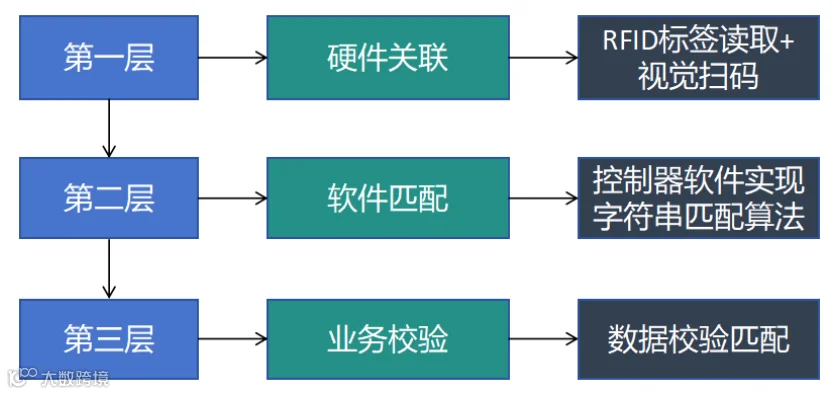

为确保RFID与条码两类采集数据的精确匹配，本研究设计了由硬件关联、软件匹配、业务校验构成的三层递进式校验机制，如图3所示。第一层为硬件关联，RFID标签的EPC区严格按照规范存储15位烟叶包装索引码，该索引码由9位码包序列与6位包装序号组成，条码体系中二维码内容包含同源的9位码包序列，一维码则直接包含对应的6位包装序号，以此在物理层为两类数据建立了强关联映射；第二层为软件匹配，控制器内置软件搭载KMP字符串匹配算法，将RFIDEPC区解析出的“码包序列+包装序号”完整字符串与条码解析结果进行全字符比对，仅当二者完全一致时方判定为匹配成功，可充分保障数据匹配的处理效率与实时性；第三层为业务校验，完成匹配融合的上报数据中，同步携带两类数据源的时间戳、置信度、图像质量评分等元数据，上位机可基于这些元数据开展二次业务校验，若发现数据异常，可及时触发数据重传或人工复核流程，以此形成全链路、闭环式的数据校验管控，全方位保障烟包数据采集与融合的准确性与可靠性[7][8]。

图3 数据融合与校验机制图

1.核心硬件选型与行业规范适配

硬件选型严格遵循行业标准，针对片烟烟包标签的技术参数与应用场景，完成核心设备的选型与性能适配。成品片烟包标签采用150mm×100mm规格，包含30mm×30mm二维码，可选配符合ISO标准的RFID电子标签，标签粘贴于烟包前后窄面右上角。基于此，本研究选用Matrix 220工业图像式条码阅读器作为核心采集设备。

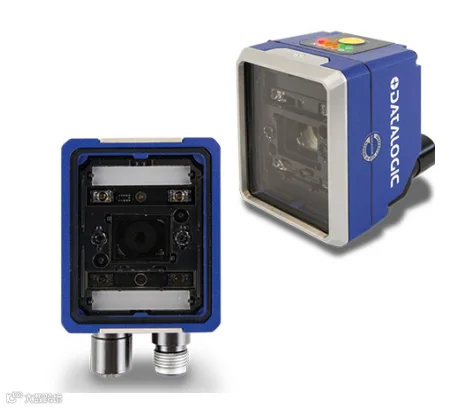

图4 Matrix 220硬件实物图

Matrix 220采用CMOS全局快门传感器（如图4），像元尺寸3.75μm，光学格式1/3英寸，焦距可选7mm或12mm。其光学传递函数（MTF）在最佳工作距离处达到峰值，当镜头离焦时，MTF值下降，易导致条码图像模糊。根据镜头成像公式，物距μ、像距υ、焦距f满足高斯公式，如公式1所示：

对于7mm镜头，当物距μ=335mm（最优参数对应的直线距离）时，像距υ≈7.15mm，放大倍率β=ν/μ≈0.0213，即条码在传感器上的像尺寸约为实际尺寸的2.13%。150mm宽的标签在传感器上成像宽度约3.2mm，对应约853像素，足以满足解码算法的分辨率要求。

2.基于光学建模的安装参数优化

安装参数是决定条码识别准确率的核心因素，本研究通过建立光学成像数学模型，结合控制变量法现场测试，完成5项核心安装参数的定量优化，最终确定统计最优解。

（1）光学成像数学模型构建

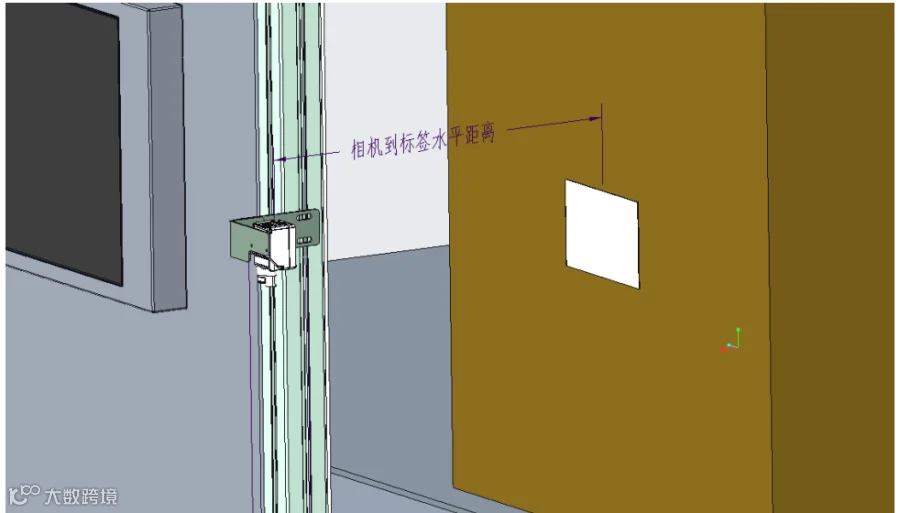

在视觉采集系统的部署中，安装参数直接决定了成像质量与解码成功率，是影响识别性能的核心因素。为系统研究各参数对条码识别率的影响规律，首先对可调节的几何参量进行量化定义，建立数学模型如图5所示，三维安装模型图如图6所示。基于现场安装的工程实际与光学成像原理，本文选取5个独立可调的安装参数作为研究对象，分别为：相机到标签水平距离（d）、相机到型材的水平距离（ds）、垂直高度差（h）、相机翻转角度（θ）以及安装位置（p）。

图5 数学模型图

图6 三维安装模型图

由相机镜头中心到标签的垂直高度差为h，相机到标签的水平距离为d，则镜头到标签的直线成像距离如公式2所示：

（2）递进式参数约束推导与最优解确定

①相机到标签水平距离d的最优解

根据Matrix 220物理固有特性，其最小读取距离lmin=40cm，最大读取距离lmax=400cm（7mm镜头），需满足40cm≤l≤400cm。该模型用于验证成像距离是否处于设备有效对焦范围内，确保对焦稳定性。结合现场控制变量测试收敛最优值,当d=30cm时，代入式2（取∆h=15cm）得L≈33.54cm，处于有效对焦范围的中间区间，对焦稳定性最佳，现场测试识别准确率100%；d=20cm时接近近焦极限（准确率73.33%），d=40cm时成像分辨率不足（准确率86.67%），均不满足要求,得出最优值d=30cm。

②垂直高度差∆h的最优解

基于已确定的d=30cm，结合公式1推导约束：为避免条码出现严重梯形畸变，镜头光轴与标签平面法线的夹角需小于45°，即∆h<d=30cm。结合现场验证确定最优值,当∆h=+15cm时，光轴与标签法线夹角≈26.57°，处于无畸变最优区间，物距L对焦稳定，无视野遮挡风险，全场景测试准确率稳定100%。最终确定最优值∆h=+15cm（相机高于条码15cm）。

③相机到型材水平距离的最优解

该参数决定烟包行进方向的拍摄覆盖范围，基于镜头水平视场角θh，覆盖宽度Wcover与的ds定量关系如公式3所示：

为覆盖标签宽度及烟包±20mm的晃动余量，需Wcover≥19cm，代入7mm镜头参数得ds≥2.74cm；同时需规避安装干涉，ds需≥5cm。结合上述约束，ds的理论可行区间为ds≥5cm。在此基础上，进一步考虑成像质量与现场工况的综合影响：当ds取值过小时，虽可满足覆盖宽度要求，但镜头距输送线型材过近，存在设备安装干涉风险，且烟包晃动幅度相对视场占比增大，易导致标签偏离拍摄中心；当ds取值过大时，覆盖宽度虽进一步增加，但标签在图像中的相对占比减小，有效分辨率下降，同时视场边缘的畸变程度增大，背景干扰信息增多，不利于解码算法的稳定运行。综合权衡覆盖宽度、成像分辨率、抗晃动能力及安装可行性，确定最优值为ds=5cm。该取值下，标签宽度覆盖余量充裕，烟包±20mm晃动范围内标签始终处于视场中心区域，且设备安装与输送线结构无干涉，兼顾了成像质量与工程适配性。现场对照测试结果亦验证了这一结论：ds=5cm时47箱测试准确率达100%，而ds=10cm时准确率降至90%，表明过度增大该距离将引入冗余视场，对识别稳定性产生负面影响。

（3）相机翻转角度∅的最优解

该参数核心优化目标为抑制标签镜面反光，基于光的反射定律（入射角=反射角），读码器同轴光源的镜面反射光与镜头光轴夹角为2∅。为使反射光完全偏离镜头接收视场，需满足反光抑制充分必要条件如公式4所示：

同时为保证条码完整取景，需满足∅<θh。代入7mm镜头参数，得∅的最优区间为9.575°<∅<38.3°。现场验证表明∅=30°时，可完全抑制标签镜面反光，与镜头视场完美匹配，无畸变、无漏扫，还可与设备内置偏振光源形成双重抗干扰效果，测试准确率100%，最终确定顺时针翻转最优值∅=30°。

（4）安装位置最优解

基于“过一箱、报一箱”的时序约束，可消除时间差漏扫的安装位置为龙门架出口：烟包触发光电的瞬间，条码刚好进入拍摄视场中心，触发信号、条码采集、RFID采集三者时序完全同步，从根本上解决“烟包离开光栅、条码未进入扫码头”的漏扫问题。综上，联立所有约束条件，得到全局最优安装参数组合：距离标签水平30cm、距离型材水平5cm、垂直高度差+15cm、顺时针翻转30°、安装于龙门架出口。

1. 测试环境与方案

本次测试地点为某卷烟厂片烟高架库二楼入库工位，测试对象为成品片烟烟包，设备安装如图7所示，标签粘贴于烟包前后窄面右上角，包含行业标准二维码，内置符合标准的RFID 电子标签。测试设备包括Matrix 220 工业读码器（7mm 镜头）、XC-FM306V2.0 扫描器控制系统、RFID 读写器与天线、光电触发传感器、工业交换机与上位机。测试采用控制变量法，对5项核心安装参数分别开展多组对照测试，统计不同参数组合下的条码识别准确率；对最优参数组合进行大样本连续测试与 2小时稳定性测试，验证方案的可靠性与长期运行稳定性。

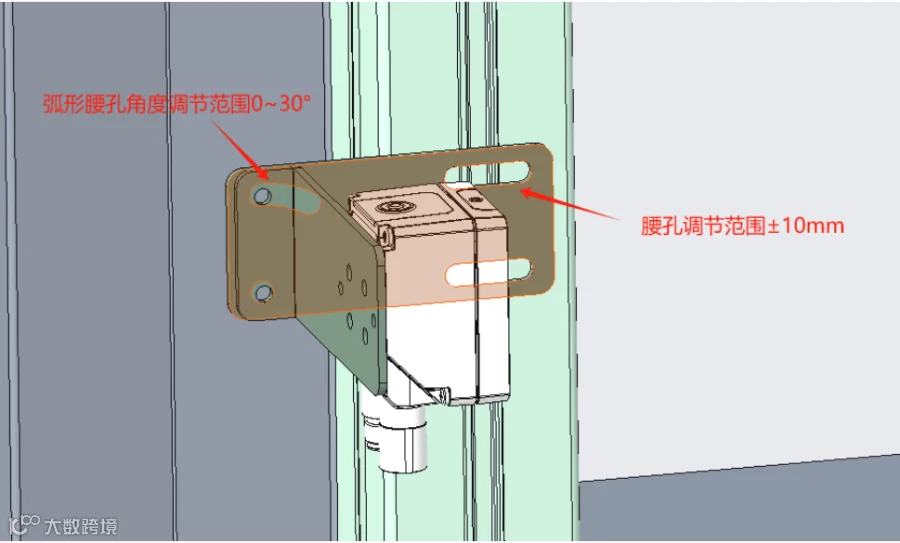

图7 设备固定安装示意图

2.单参数对照测试结果

核心参数对照测试结果如表1所示，测试数据验证了各参数最优值的合理性，现场设备测试角度调节如图8所示。

表1 核心安装参数对照测试结果

图8 现场设备测试角度调节图

测试结果表明，仅当参数组合为“型材距离5cm、标签距离30cm、高度差+15cm、翻转30°、龙门架出口”时，在47箱大样本测试中实现了100% 的识别准确率，其余参数组合均存在不同程度的准确率下降，验证了最优参数组合的唯一性与可靠性。

3.稳定性与兼容性测试结果

对最优参数组合进行72小时连续运行稳定性测试，期间累计过箱量1246箱，条码识别准确率持续保持100%，条码与RFID数据匹配准确率100%，无漏扫、无数据上报延迟、无设备故障，验证了方案的长期运行稳定性。同时，针对标签粘贴位置±20mm偏差、标签表面轻微污损、烟包行进速度波动等现场常见复杂工况，开展系统兼容性测试，结果表明，最优参数组合下，系统仍可保持100%的识别准确率，具备充足的工况容错空间，适配现场复杂作业环境。

本文针对全国统一烟叶生产经营管理平台建设中，片烟物流数据采集的行业共性痛点，提出了一种基于多维技术融合的优化方案。通过建立工业读码器光学成像数学模型，完成了5项核心安装参数的定量优化，结合硬件性能适配、条码-RFID协同采集逻辑优化、抗干扰设计，构建了全链路数据采集体系。现场测试结果表明，最优参数组合下条码扫描准确率稳定达到 100%，解决了时间差漏扫、条码-RFID数据不同步、设备安装干涉、标签反光干扰等行业共性问题，符合行业作业规范。研究在理论上确立了工业视觉参数定量优化的工程化方法，在实践上形成了可复制、可推广的标准化安装规范，填补了行业技术标准空白。该成果有力支撑了“一箱一码、凭码流通”的业务规范落地，为烟叶全产业链数字化追溯与智能决策奠定了可靠的数据底座。
