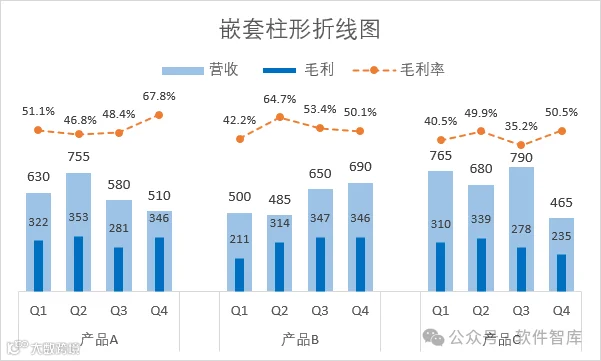

Excel绘制三指标柱形折线组合图
本文将分享在Excel中绘制柱形折线组合图的技巧，通过可视化呈现营收、毛利及毛利率三个关键指标。其中，柱形图用于反映营收与毛利两个系列数据，折线图则展示毛利率的分布情况。
详细操作步骤
1. 数据准备与录入

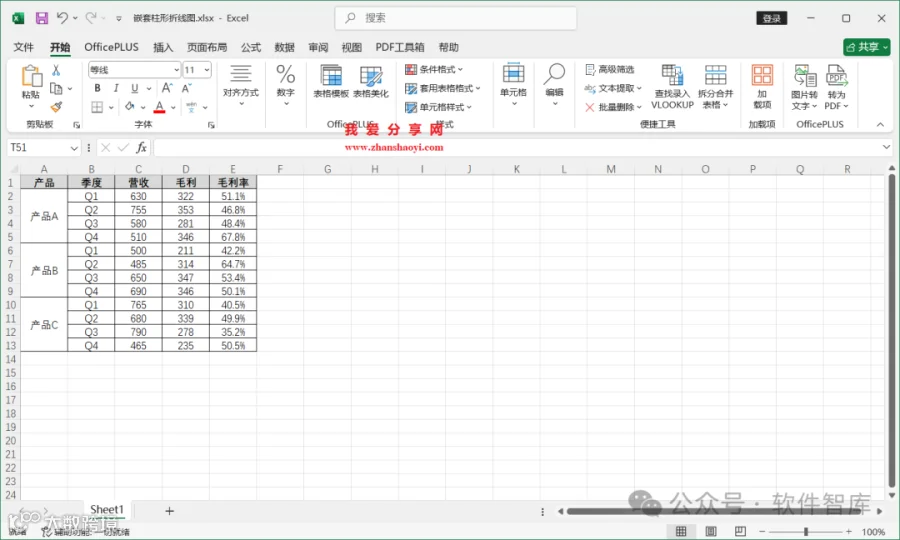

首先打开Excel软件，在单元格中输入示例数据，包括某公司三种产品四个季度的营收与利润数据。
为了实现图表间隔效果，在每个产品数据之间增加一个空白行，并在A列对应的空行单元格中输入空格。
2. 插入组合图表
选中所有数据区域，点击菜单栏中的【插入】，在图表栏中选择【推荐的图表】。

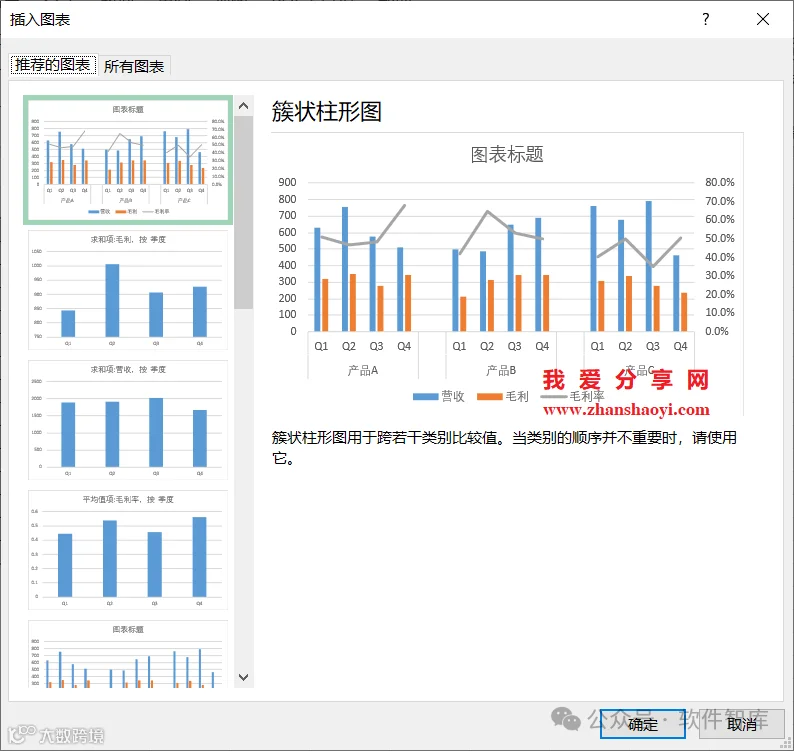

在弹出的对话框中，切换至【所有图表】选项卡，选择左侧的【组合图】。具体设置如下：
- 营收与毛利：图表类型设置为“簇状柱形图”；
- 毛利率：图表类型设置为“带数据标记的折线图”，并勾选“次坐标轴”。
设置完成后点击【确定】。
此时生成的默认组合图效果如下：
3. 调整坐标轴实现图文分离
为了使图表更加清晰，需通过调整主次坐标轴的刻度值，将柱形图与折线图在视觉上分离。

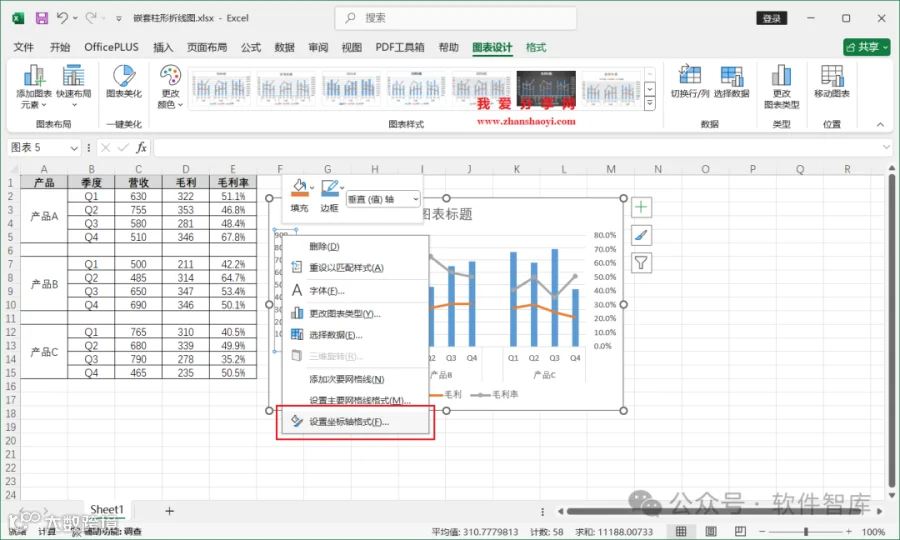

鼠标右击主纵坐标轴，选择【设置坐标轴格式】，将最大值调整为1200，使柱形图位置下移。
接着点击次纵坐标轴，将其最小值调整为-1.2，使折线图位置上移。
4. 优化柱形宽度与嵌套效果
鼠标右击任意柱形，选择【设置数据系列格式】。将“系列重叠”设置为100%，“间隙宽度”设置为60%。
为了实现小柱形嵌套在大柱形内的视觉效果，需先选中毛利折线，点击菜单栏【图表设计】→【添加图表元素】→【线条】→【垂直线】。
随后右击折线，选择【设置数据系列格式】，勾选【无线条】以隐藏原折线。

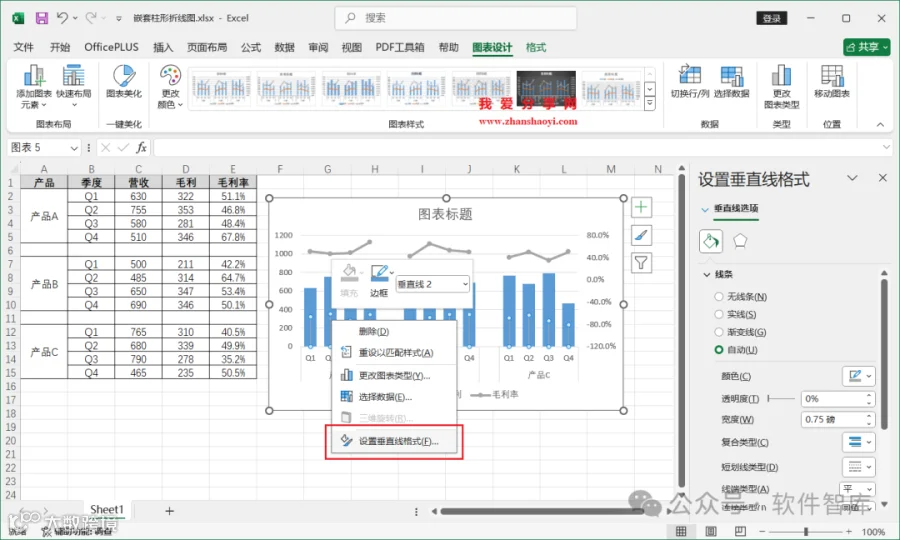

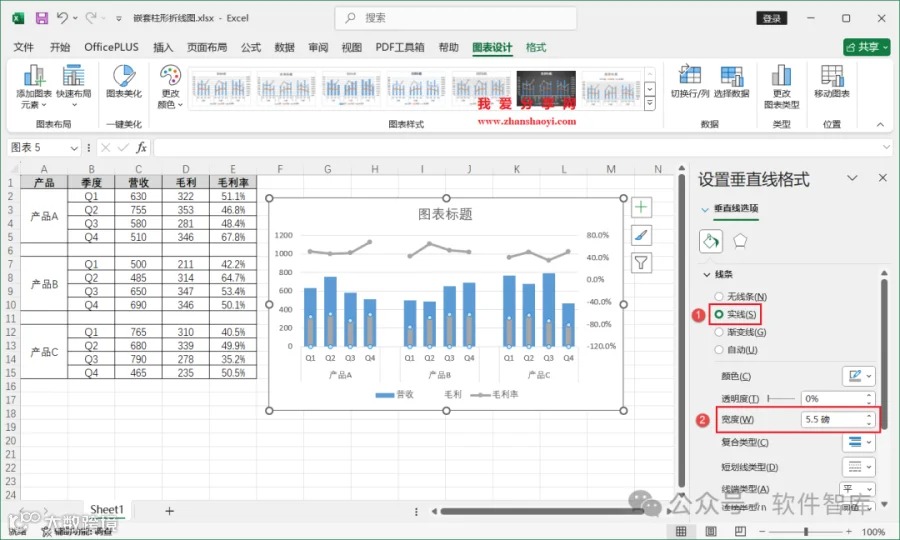

最后，右击添加的垂直线，选择【设置垂直线格式】，将线条宽度调整为5.5磅（可根据实际视觉效果微调），即可实现嵌套效果。
5. 完善图例与美化

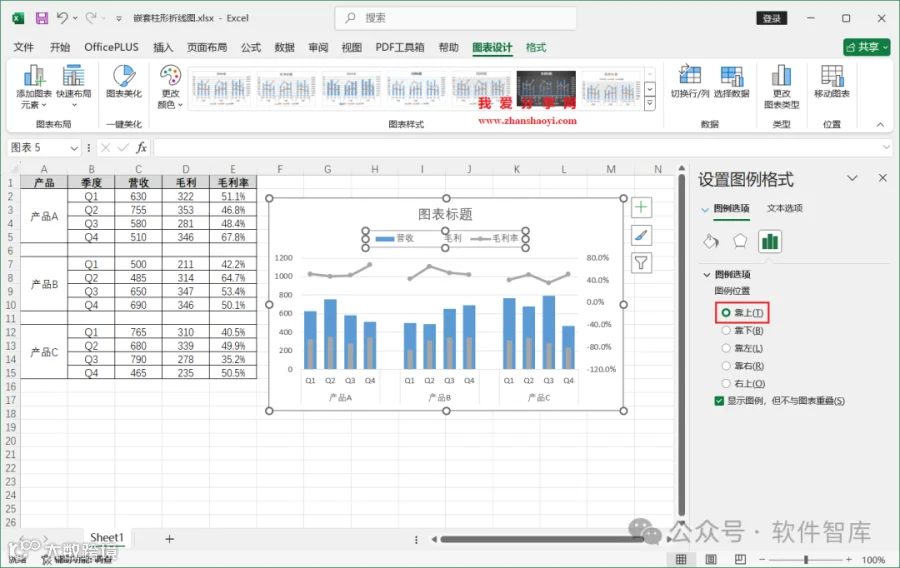

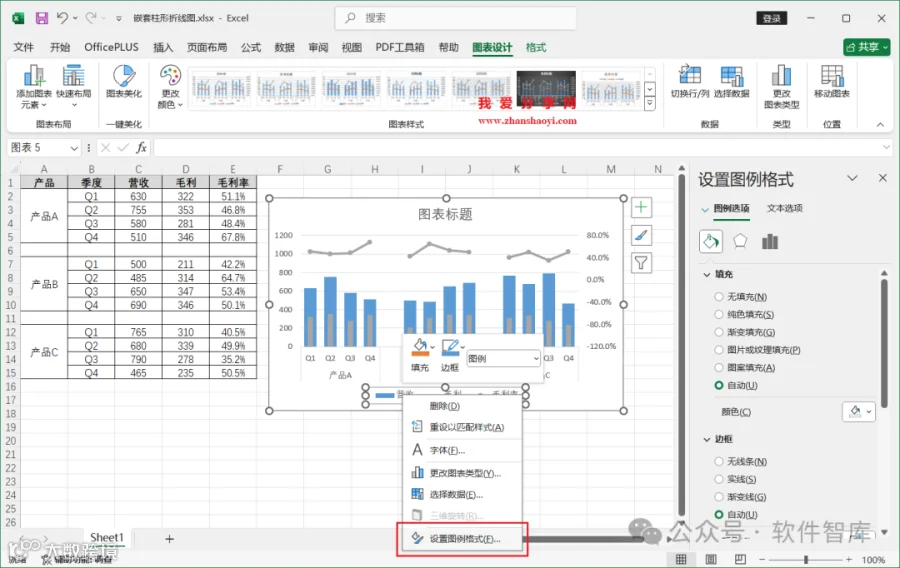

右击图例，选择【设置图例格式】，勾选位置为【靠上】。

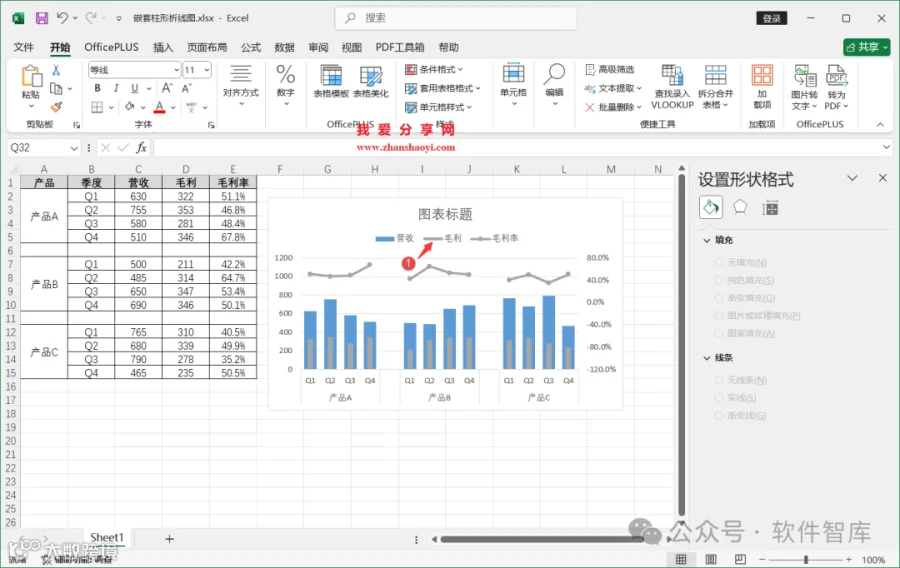

根据需要插入辅助柱形块或进行其他细节调整。

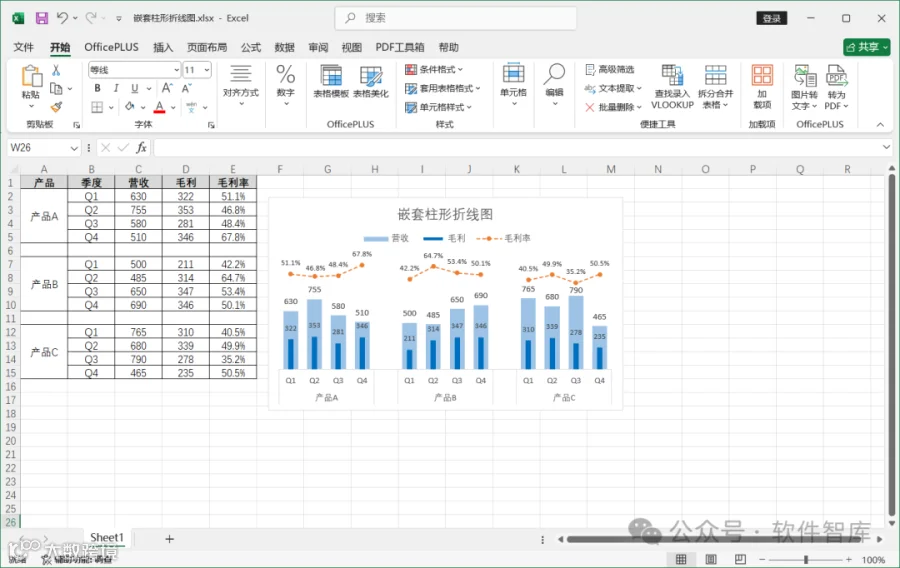

最后对图表进行整体美化，包括修改标题、调整柱形填充色及折线线型等，最终完成嵌套柱形折线图的制作。
