导读：DRAM 制造从硅晶圆开始，经光刻刻蚀形成大量 DRAM Die，再经切割、封装变成成品器件，多颗器件组成内存模组。Die 承载电路，Package 负责保护和引接，一个 Package 可含多 Di

前面的文章，我们一直在认识DRAM的“成品”。

从DDR、LPDDR，到GDDR、HBM，我们讨论了它们的容量、速度、接口和应用场景。但如果把视角往前推一步，会发现一个很有意思的问题：一颗我们平时看到的DRAM芯片，最开始到底是什么？

答案并不是“一颗芯片”，而是一片晶圆上的一个个Die。

从晶圆到Die

DRAM的制造首先从晶圆开始。以硅晶圆为例，经过晶体生长、切片、研磨和抛光等工艺后，形成表面高度平整的圆形硅片。进入晶圆厂以后，通过薄膜沉积、光刻、刻蚀、离子注入、清洗、CMP以及金属互连等一系列工艺，在晶圆表面逐层建立晶体管、存储单元和外围电路。

这些工艺并不是一次只制造一颗芯片，而是在整片晶圆上同时制造大量重复的电路结构。经过多轮工艺之后，一片晶圆上就形成了大量相同的DRAM Die。

DRAM最核心的部分，是存储单元组成的Memory Array。一个典型的DRAM存储单元由晶体管和电容构成，通过电容中的电荷状态来表示数据。大量存储单元排列起来，再配合行列译码、感测放大器以及各种外围电路，最终形成完整的DRAM Die。

因此，我们前面经常看到的8Gb、16Gb、32Gb，描述的就是DRAM Die的存储容量。例如16Gb等于2GB。这里的Gb是Gigabit，而不是Gigabyte，8 bit才等于1 Byte。

一片晶圆上能够制造很多Die，但并不是每一个Die最后都能成为合格产品。晶圆制造完成后，需要进行Wafer Test，对每一个Die进行电气测试，判断其基本功能是否正常，并根据测试结果判断速度、功耗等参数是否符合要求。

这也是半导体制造中“良率”非常重要的原因。一片晶圆上虽然可能有大量Die，但最终能够成为合格产品的数量，还要经过测试结果来决定。

从Die到封装好的DRAM

通过晶圆测试后，合格的Die会进入后续工序。晶圆经过减薄、切割之后，一个个独立的硅片小方块就被分离出来，这就是我们所说的Die。

不过，Die还不能直接拿来装到普通PCB上使用。它本身非常脆弱，同时也需要建立可靠的电气连接，因此还必须经过封装。

封装可以理解为给Die提供保护，并把Die内部的电气连接引到外部。根据不同产品和封装方案，Die可以通过Wire Bond、Flip Chip等方式与封装结构连接，再通过引脚或焊球与外部电路连接。我们平时看到的许多DRAM器件采用BGA等封装形式，看到的已经不是裸Die，而是经过封装后的完整器件。

这里有一个概念需要特别注意：Die和Package不是一回事。

Die是内部真正执行存储功能的硅片，而Package则负责承载和保护Die，同时把Die的电气连接引到外部。一个Package里面可以只有一个Die，也可以包含多个Die，这一点会直接影响我们后面理解DRAM的容量和产品结构。

封装完成后，还需要进行Final Test。晶圆阶段通过测试，并不代表封装完成后就一定符合最终产品要求，因此还需要再次进行功能、电气性能、速度、功耗等方面的测试。通过最终测试之后，产品才会进入包装和供应链。

因此，一颗DRAM从最初的晶圆到最终的成品，大致经历的是：

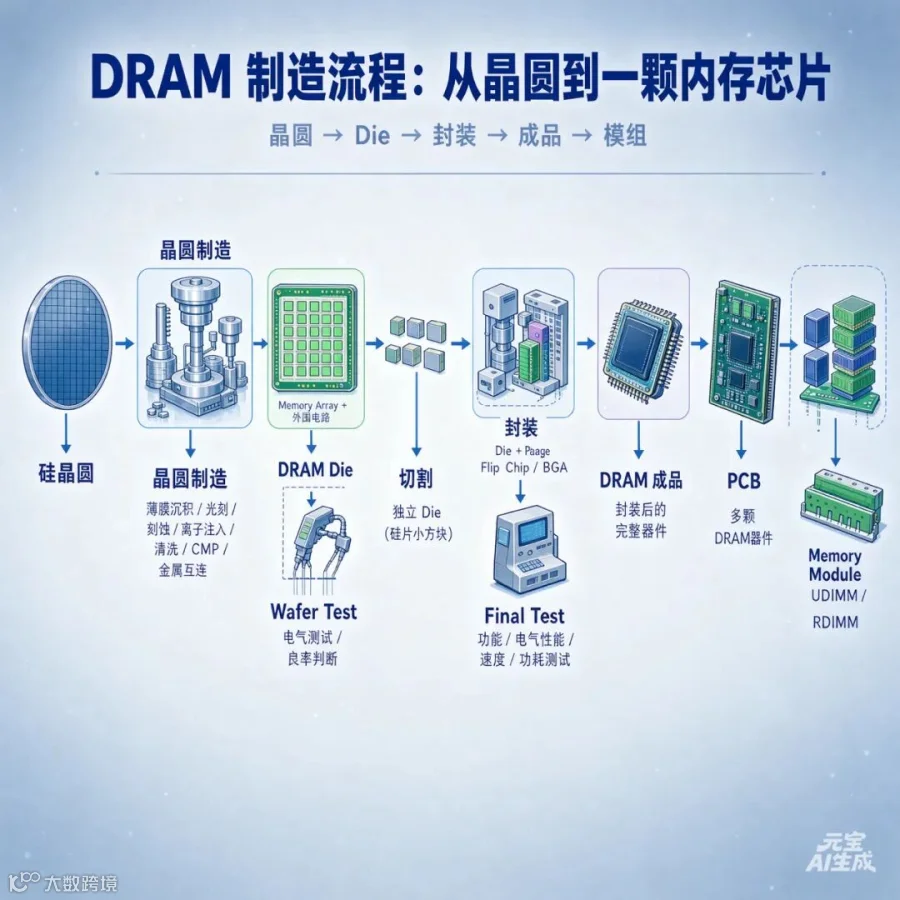

硅晶圆 → 晶圆制造 → DRAM Die → Wafer Test → 切割 → 封装 → Final Test → DRAM成品

如果继续往下走，进入我们熟悉的内存条，还会变成：

DRAM成品 → PCB → 多颗DRAM器件 → Memory Module

也就是我们前面讲过的UDIMM、RDIMM等。

到了这里，就会发现行业里的“颗粒”“芯片”“Die”“Module”等说法其实并不是完全等价的。例如，一颗封装好的DRAM里面可能只有一个Die，也可能有多个Die。多个Die可以封装在同一个Package里，然后再作为一个DRAM器件安装到内存模组上。

所以：Die数量 ≠ Package数量 ≠ DRAM器件数量 ≠ Module数量。

这也是为什么在实际采购和看料号的时候，只看到“8GB”“16GB”并不能直接判断里面到底用了多少个Die，更不能仅凭内存条容量反推单颗DRAM的具体结构。

真正判断产品，需要结合完整料号、Datasheet以及封装和组织信息。

从这个角度再回头看前面讲过的DDR、LPDDR、GDDR和HBM，就会发现它们其实都可以继续往下拆解。我们看到的最终产品，只是整个制造和封装链条的最后一层。

晶圆决定了制造的基础，Die承载了真正的电路，Package让Die能够被可靠地使用，多个DRAM器件又可以进一步组成Memory Module。

所以，一颗内存芯片并不是从封装好的黑色颗粒开始的，而是从晶圆上的电路一步步走出来的。

下一篇，我们就把最容易混淆的几个概念真正拆开：DRAM Die、Package、颗粒、芯片和Module到底有什么区别？理解这一层之后，再去看三星、SK hynix、Micron的DRAM料号，就会容易很多。
