一、引言 📖
Verilator 把 Verilog 编译成 C++ 时，不是把所有逻辑塞进一个大函数，而是按照 IEEE 1800 SystemVerilog 标准的分层事件队列，把仿真调度拆成多个区域。每个区域对应一个 eval_* 函数。
这套机制的存在，是为了精确模拟 SystemVerilog 的调度语义：组合逻辑要迭代到稳定，非阻塞赋值要延迟提交，断言要在特定区域采样。没有这些区域，仿真结果就会和标准仿真器不一致。
二、eval 函数全表 📋
Verilator 生成的模块类里，每个 eval_* 函数对应一个调度区域：

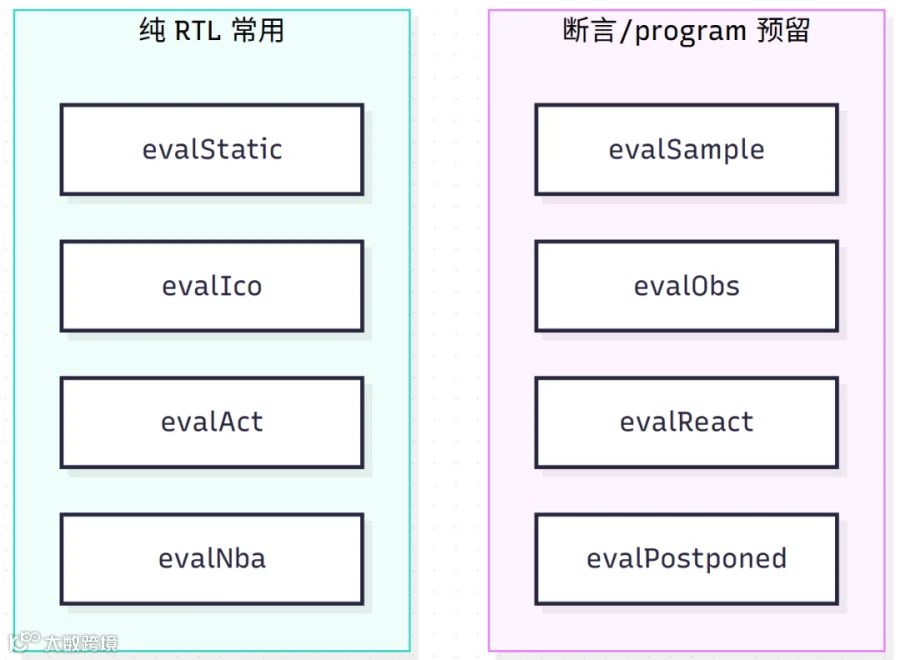

纯 RTL 设计通常只用到 evalStatic、evalIco、evalAct、evalNba 四个，其余是给断言和 program 块预留的空壳。
三、完整调度顺序 🗓️
Verilator 5.x 的调度逻辑封装在 VlEvalLoop::evalImpl() 里，所有模块共用这一份通用代码：
void VerilatedEvalLoop::evalImpl() {
m_model.evalBegin();
// 一次性初始化
if (!m_didInit) {
m_model.evalStatic();
m_model.evalInitial();
do { checkConvergence(...); }
while (m_model.evalStl(firstIteration));
m_didInit = true;
}
// 采样（每次 eval）
m_model.evalSample();
// 输入组合逻辑循环
do { checkConvergence(...); }
while (m_model.evalIco(firstIteration));
// 五层嵌套事件循环
do { // React
do { // Observed
do { // NBA
do { // Inactive
do { // Active
checkConvergence(...);
} while (m_model.evalAct());
} while (m_model.evalInact());
} while (m_model.evalNba());
} while (m_model.evalObs());
} while (m_model.evalReact());
// 时间步末尾
m_model.evalPostponed();
m_model.evalEnd();
}
三层结构
四、五层循环的意义 🔄
五层循环是 IEEE 1800 分层事件队列的直接实现：
嵌套而不是顺序，是因为每个区域的副作用会触发更内层的区域：
-
• Active 触发 NBA：阻塞赋值可能改变寄存器输入 -
• NBA 触发 Active：寄存器更新后组合逻辑要重算 -
• NBA 触发 Observed：寄存器变化触发断言 -
• Observed 触发 Reactive：断言触发 program块 -
• Reactive 触发 Active： program块的赋值又回到 Active
所以外层每迭代一次，都要重跑所有内层，直到全部收敛。
收敛条件
每层循环的退出条件是 eval_X()返回 false：
-
• evalAct返回true→ 还有 Active 工作，继续循环 -
• evalAct返回false→ Active 稳定，跳出 -
• 五层全部返回 false→ 整个evalImpl结束
checkConvergence 设置上限（默认 10000 次），防止真正的死循环。
五、调度框架的复用 🏗️
每个模块的 eval_step() 只有一行：
void Vfp_adder::eval_step() {
VL_DEBUG_IF(...);
m_evalLoop.eval(); // ← 所有调度在这
}

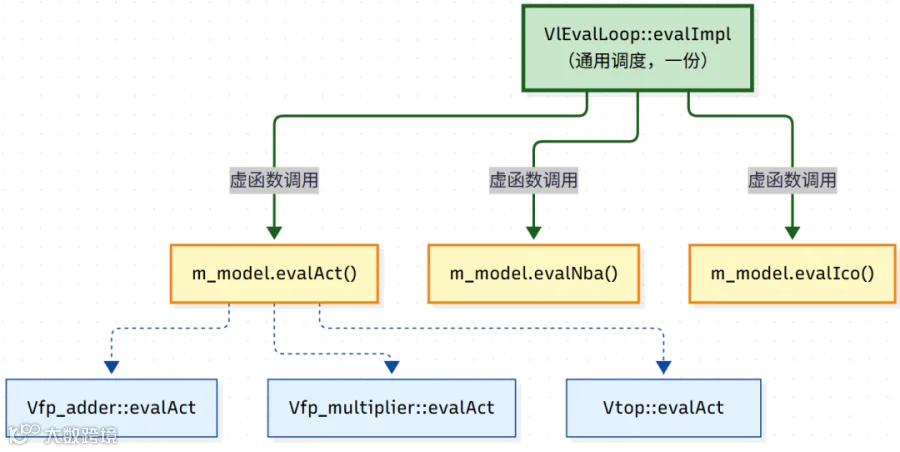

调度顺序是通用的，Verilator 5.x 把它封装在 VlEvalLoop 里。每个模块类通过虚函数实现 evalAct / evalNba / evalIco 等钩子。
VerilatedModel 里定义纯虚函数，每个模块类重写它们。这就是 evalBegin / evalNba 声明里全是 override final 的原因。
框架复用，逻辑各异——这是 Verilator 5.x 相比 4.x 的重要改进。
六、边沿检测：eval_act 的核心 🔍
posedge clk / negedge rst_n 的检测在 eval_act 里完成：
bool Vfp_adder___024root___eval_act(Vfp_adder___024root* vlSelf) {
vlSelfRef.__VactTriggered[0] =
(((~rst_n) & __Vtrigprevexpr_rst_n) << 1) // negedge rst_n
| ((clk & ~__Vtrigprevexpr_clk) << 0); // posedge clk
vlSelfRef.__Vtrigprevexpr_clk = clk;
vlSelfRef.__Vtrigprevexpr_rst_n = rst_n;
trigger_orInto__act_vec_vec(__VnbaTriggered, __VactTriggered);
return 0;
}

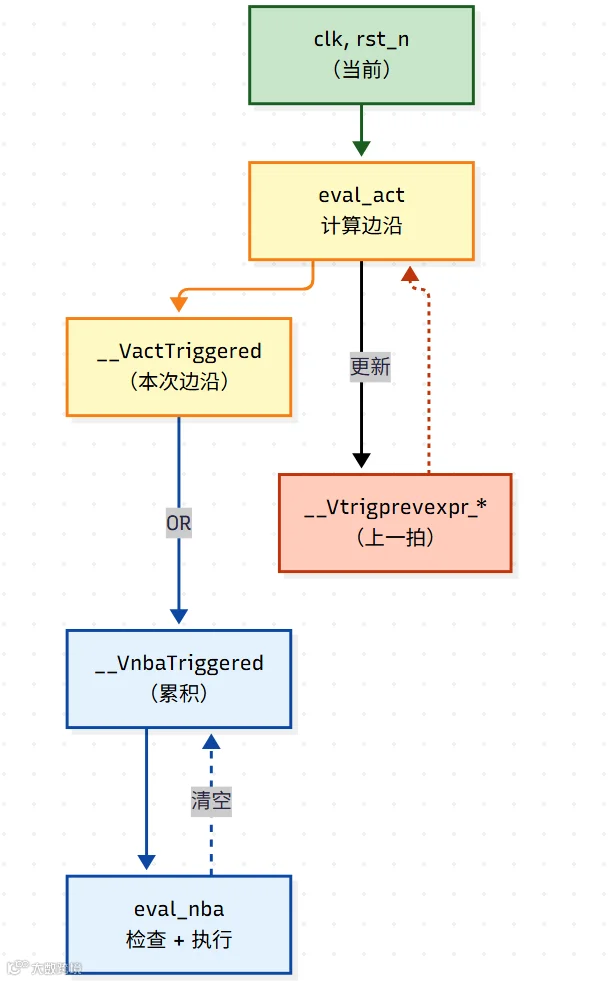

两个触发变量
firstIteration 参数
eval_ico(firstIteration) 和 eval_stl(firstIteration) 带一个布尔参数：
-
• 第一次迭代： true—— 强制所有触发位置位，让所有逻辑至少跑一遍 -
• 后续迭代： false—— 只处理新增触发
这是为了区分"初始化"和"增量更新"。
七、always 块在哪个 eval 📦
always 块的逻辑分散在多个 eval 函数里，取决于敏感列表：
时序逻辑拆两半
always @(posedge clk or posedge rst) begin
if (rst) i <= 0;
else i <= i + 1;
end
边沿检测在 eval_act：
__VactTriggered[0] = (clk & ~clk_prev) | ((~rst) & rst_prev) << 1;
块内逻辑在 eval_nba → nba_sequent__TOP__0：
if (rst) __Vdly__i = 0;
else __Vdly__i = i + 1;
i = __Vdly__i;
拆两半的意义：在没有边沿的周期里，eval_nba 直接返回 false，不进入时序逻辑。只有边沿来了才跑。
八、阻塞赋值 vs 非阻塞赋值 🔀
两种赋值在 Verilator 生成代码里的处理不同：

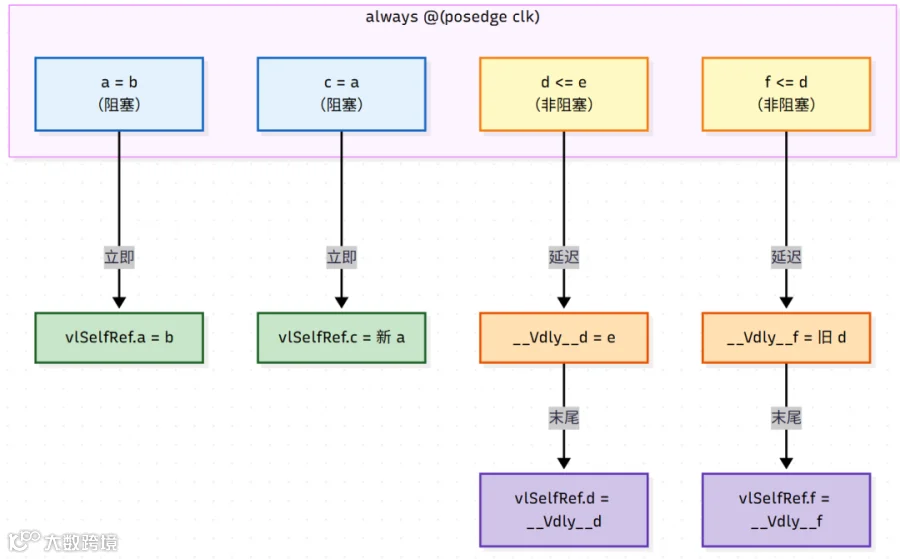

混合场景
always @(posedge clk) begin
a = b; // 阻塞：立即写
c = a; // 看到新 a
d <= e; // 非阻塞：写到临时变量
f <= d; // 看到旧 d
end
生成代码：
vlSelfRef.a = vlSelfRef.b; // ① 阻塞：直接写
vlSelfRef.c = vlSelfRef.a; // ② 读到新 a
__Vdly__d = vlSelfRef.e; // ③ 非阻塞：临时变量
__Vdly__f = vlSelfRef.d; // ④ 读到旧 d
vlSelfRef.d = __Vdly__d; // 末尾统一提交
vlSelfRef.f = __Vdly__f;
同一个 always 块里两种赋值共存，Verilator 用两套机制处理。
九、各 eval 区域的实例对照 🧪
9.1 eval_static
localparam LUT [0:3] = '{1, 2, 4, 8};
assign y = LUT[idx];
void Vmod___024root___eval_static(Vmod___024root* vlSelf) {
vlSelf->__Vtable_LUT[0] = 1;
vlSelf->__Vtable_LUT[1] = 2;
vlSelf->__Vtable_LUT[2] = 4;
vlSelf->__Vtable_LUT[3] = 8;
}
-
• 只在首次 eval()之前执行一次 -
• 处理 localparam、静态查找表、常量数组 -
• 后续所有 eval()都不再调用 -
• 生成代码位于 *__Slow.cpp文件
9.2 eval_initial
initial begin
rst = 1;
#10 rst = 0;
end
void Vmod___024root___eval_initial(Vmod___024root* vlSelf) {
vlSelf->rst = 1;
vlSelf->__Vtiming_initial_coroutine =
Vmod___024root___eval_initial__TOP__Vtiming__0(vlSelf);
}
-
• 时间零点执行一次 -
• 处理 initial块里的顺序语句 -
• 带 #delay时启动协程（需要--timing） -
• 不带 --timing时无#delay，直接执行赋值
9.3 eval_stl
wire a, b, c;
assign a = ~b;
assign b = ~c;
assign c = ~a;
bool Vmod___024root___eval_stl(Vmod___024root* vlSelf, bool firstIteration) {
if (firstIteration) {
vlSelf->a = 0; vlSelf->b = 0; vlSelf->c = 0;
}
vlSelf->a = ~vlSelf->b;
vlSelf->b = ~vlSelf->c;
vlSelf->c = ~vlSelf->a;
return (vlSelf->a != __Vprevexpr_a) | (vlSelf->b != __Vprevexpr_b);
}
-
• 只在首次 eval()时进入 -
• 迭代求解组合逻辑环路，直到信号稳定 -
• 超出 --converge-limit时报错 -
• 普通设计里通常一轮收敛，几乎不占时间
9.4 eval_sample
assert property (@(posedge clk) req |-> ##[1:3] ack);
void Vmod___024root___eval_sample(Vmod___024root* vlSelf) {
vlSelf->__Vsampled_req = vlSelf->req;
vlSelf->__Vsampled_ack = vlSelf->ack;
vlSelf->__Vsampled_clk = vlSelf->clk;
}
-
• 每次 eval()都执行 -
• 在 Observed 区域之前采样，保证断言看到的是时间步开始的值 -
• 没有 SVA 断言时为空函数 -
• 采样值存在 __Vsampled_*前缀的变量里
9.5 eval_ico
input wire a, b;
wire sum = a ^ b;
wire cout = a & b;
bool Vmod___024root___eval_ico(Vmod___024root* vlSelf, bool firstIteration) {
vlSelf->__VicoTriggered[0] =
((vlSelf->b != vlSelf->__Vtrigprevexpr_b) << 1)
| ((vlSelf->a != vlSelf->__Vtrigprevexpr_a) << 0);
vlSelf->__Vtrigprevexpr_a = vlSelf->a;
vlSelf->__Vtrigprevexpr_b = vlSelf->b;
if (vlSelf->__VicoTriggered[0] & 0b11) {
vlSelf->sum = vlSelf->a ^ vlSelf->b;
vlSelf->cout = vlSelf->a & vlSelf->b;
}
return 0;
}
-
• 处理顶层输入驱动的组合逻辑 -
• 用 __VicoTriggered位图记录哪些输入变了 -
• 只重算依赖变化输入的逻辑，其余保持 -
• 在五层嵌套循环之前独立执行
9.6 eval_act
always @(posedge clk or negedge rst_n) begin
q <= d;
end
bool Vmod___024root___eval_act(Vmod___024root* vlSelf) {
vlSelf->__VactTriggered[0] =
(((~vlSelf->rst_n) & vlSelf->__Vtrigprevexpr_rst_n) << 1)
| ((vlSelf->clk & ~vlSelf->__Vtrigprevexpr_clk) << 0);
vlSelf->__Vtrigprevexpr_clk = vlSelf->clk;
vlSelf->__Vtrigprevexpr_rst_n = vlSelf->rst_n;
Vmod___024root___trigger_orInto__act_vec_vec(
vlSelf->__VnbaTriggered, vlSelf->__VactTriggered);
return 0;
}
-
• 只做边沿检测，不执行逻辑 -
• 检测 posedge clk和negedge rst_n -
• 结果累积到 __VnbaTriggered -
• 函数本身恒返回 0
9.7 eval_inact
always @(posedge clk) begin
a <= b;
#0 a = a | c;
end
bool Vmod___024root___eval_inact(Vmod___024root* vlSelf) {
if (vlSelf->__VinactTriggered & INACT_BIT) {
vlSelf->a = vlSelf->a | vlSelf->c;
vlSelf->__VinactTriggered &= ~INACT_BIT;
}
return 0;
}
-
• 处理 #0延迟的语句 -
• 在 Active 之后、NBA 之前执行 -
• 没有 #0时为空函数 -
• 大部分设计用不到
9.8 eval_nba
always @(posedge clk or negedge rst_n) begin
if (!rst_n) q <= 0;
else q <= d;
end
bool Vmod___024root___eval_nba(Vmod___024root* vlSelf) {
if (!Vmod___024root___trigger_anySet__act(vlSelf->__VnbaTriggered))
return false;
CData __Vdly__q = vlSelf->q;
if (!vlSelf->rst_n) {
__Vdly__q = 0;
} else {
__Vdly__q = vlSelf->d;
}
vlSelf->q = __Vdly__q;
Vmod___024root___trigger_clear__act(vlSelf->__VnbaTriggered);
return true;
}
-
• 执行非阻塞赋值的时序逻辑 -
• 用 __Vdly__临时变量模拟<=语义 -
• 函数末尾统一提交到实际寄存器 -
• 返回 true表示有工作，触发外层循环
9.9 eval_obs
assert property (@(posedge clk) req |-> ##1 ack)
else $error("ack missing");
bool Vmod___024root___eval_obs(Vmod___024root* vlSelf) {
if (vlSelf->__Vsampled_req && !vlSelf->__Vassert_pending) {
vlSelf->__Vassert_pending = 1;
}
if (vlSelf->__Vassert_pending && vlSelf->__Vsampled_ack) {
vlSelf->__Vassert_pending = 0;
} else if (vlSelf->__Vassert_pending && vlSelf->__Vassert_timeout) {
VL_WRITEF("assertion failed: ack missing\n");
vlSelf->__Vassert_pending = 0;
}
return 0;
}
-
• 执行 SVA 断言检查 -
• 在 NBA 之后、Reactive 之前 -
• 没有断言时为空函数 -
• 断言失败时打印错误信息
9.10 eval_react
program test_prog(input clk);
initial begin
@(posedge clk);
$display("program executed");
end
endprogram
bool Vmod___024root___eval_react(Vmod___024root* vlSelf) {
if (vlSelf->__VreactTriggered & PROG_BIT) {
VL_WRITEF("program executed\n");
vlSelf->__VreactTriggered &= ~PROG_BIT;
}
return 0;
}
-
• 执行 program块和clocking块 -
• 最外层循环 -
• 没有 program时为空函数 -
• 普通 RTL 设计不会用到
9.11 eval_postponed
initial begin
$monitor("time=%0t q=%b", $time, q);
$strobe("q=%b", q);
end
void Vmod___024root___eval_postponed(Vmod___024root* vlSelf) {
if (vlSelf->__Vmonitor_enabled) {
VL_WRITEF("time=%0t q=%b\n", vlSelf->__Vtime, vlSelf->q);
}
}
-
• 时间步末尾只执行一次 -
• 处理 $monitor、$strobe等输出 -
• 此时所有信号已稳定，打印的是最终值 -
• 没有相关系统任务时为空函数
9.12 eval_final
final begin
$display("simulation ended, total=%0d", counter);
end
void Vmod___024root___eval_final(Vmod___024root* vlSelf) {
VL_WRITEF("simulation ended, total=%0d\n", vlSelf->counter);
}
-
• 仿真结束时执行 -
• 处理 final块 -
• 只跑一次，不参与 eval()循环 -
• 没有 final时为空函数
十、两套调度模型 🆚
Verilator 的调度实现经历了一次重要重构。
4.x：每个模块生成完整调度
void Vfp_adder::eval() {
eval_static();
eval_ico();
do {
eval_act();
eval_nba();
} while (还有触发);
eval_end();
}
每个模块都有一份完整的调度代码——冗余严重，大设计里生成代码体积庞大。
5.x：统一调度框架
void Vfp_adder::eval_step() {
m_evalLoop.eval(); // 通用
}
所有模块共用 VlEvalLoop——通过虚函数回调到具体区域实现。
改进效果
代价：虚函数调用开销。但因为每区域调用次数少，实际影响可忽略。
十一、性能特征 ⚖️

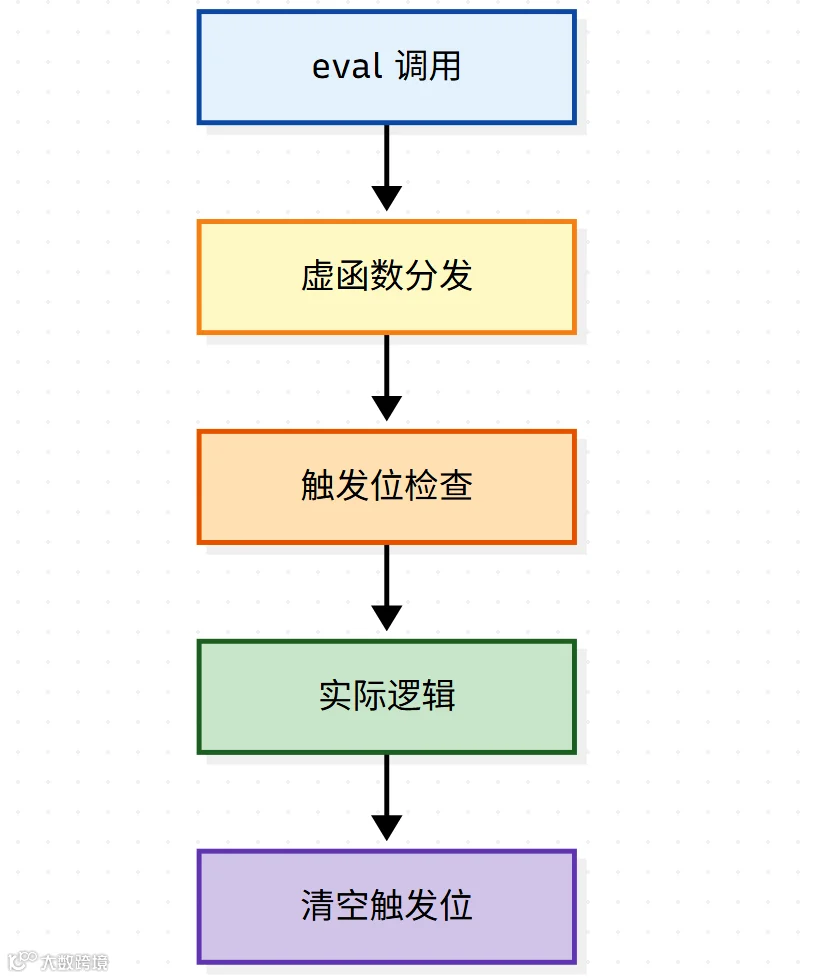

eval 调用的开销来源
纯 RTL 设计的实际路径
对于没有断言、没有 #delay 的纯 RTL，每次 eval() 实际只走三个区域：
-
• evalIco：输入组合逻辑 -
• evalAct：边沿检测 -
• evalNba：时序更新
其余区域是空函数——调用它们只花虚函数分发的开销。
多区域切换的代价
当设计里混用 always @(*) 和 always @(posedge clk) 时，evalIco 和 evalNba 会分别被触发：
多一次外层迭代——因为 NBA 更新可能触发新的 Active 逻辑。
十二、总结 🎯
Verilator 的 eval 实现是一套精密的调度系统，核心要点：
-
• 分层事件队列：7 个区域对应 IEEE 1800 标准，五层嵌套循环保证收敛 -
• 调度框架复用： VlEvalLoop是一份通用代码，各模块通过虚函数实现具体区域 -
• 边沿检测在 eval_act： clk & ~clk_prev检测上升沿，__VactTriggered累积到__VnbaTriggered -
• 时序逻辑在 eval_nba： nba_sequent真正更新寄存器，用__Vdly__模拟非阻塞赋值 -
• 组合逻辑在 eval_ico： always @(*)的边沿检测和逻辑体都在这里 -
• 两套调度模型：4.x 每模块生成完整调度，5.x 用 VlEvalLoop统一
理解这套机制，能帮助阅读 Verilator 生成的代码、分析仿真性能瓶颈，以及判断哪些区域被实际使用——对纯 RTL 设计，绝大多数区域是空壳，真正跑的是 eval_ico、eval_act、eval_nba 三个。
