光芯片详解——激光器、探测器、调制器与硅光芯片

光芯片详解——激光器、探测器、调制器与硅光芯片 激光制造网LaserfairCom
2026-10-07
40

光通信的本质,是一个“电→光→电”的连续变换过程。每一次转换,都依赖于特定功能的芯片。芯片的性能——速率、功率、灵敏度——直接锁死了整个通信系统的带宽上限和传输距离。

光芯片是光通信的"心脏"。没有光芯片,激光器无法发光,探测器无法接收,调制器无法编码数据。光通信系统的性能上限,很大程度上取决于光芯片的能力。电信号变成光,光再变回电——这背后是一群“看不见的芯片”在接力完成每次转换。

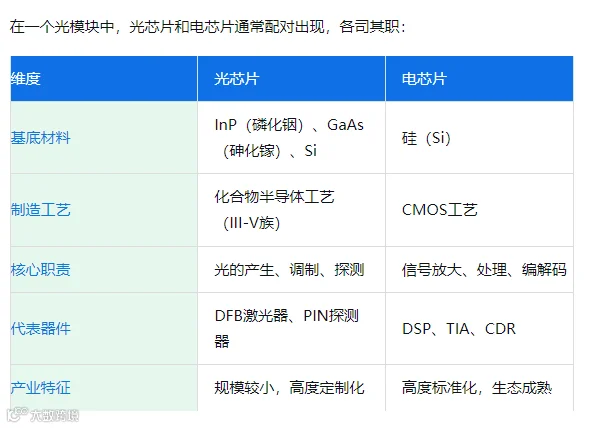

01PART光芯片与电芯片

分工不同,缺一不可




以一只800G光模块为例,其内部集成的芯片数量可达十余颗,光芯片与电芯片协同工作,共同完成信号的收发与处理。



02PART激光器芯片

光的“源头”


功能定位

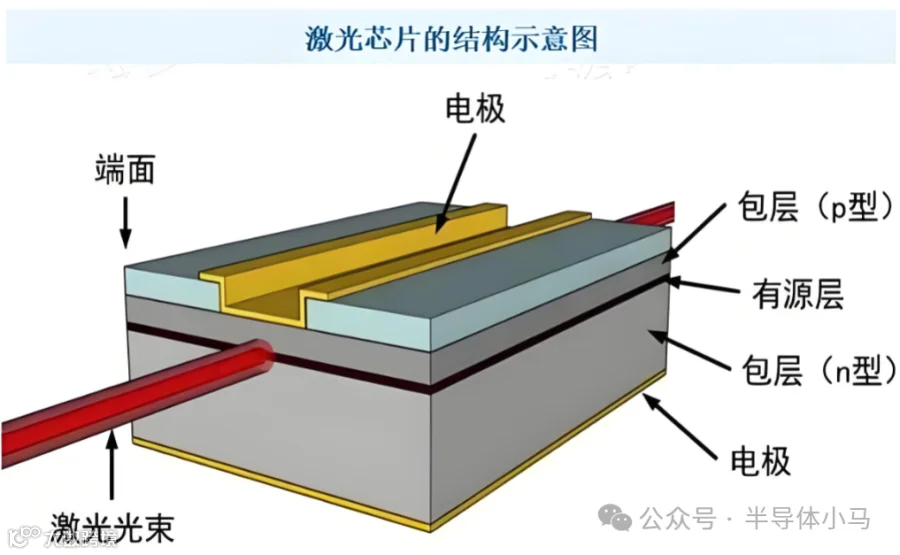

激光器芯片负责电→光转换——给它通电流,它就发出对应强度的激光。

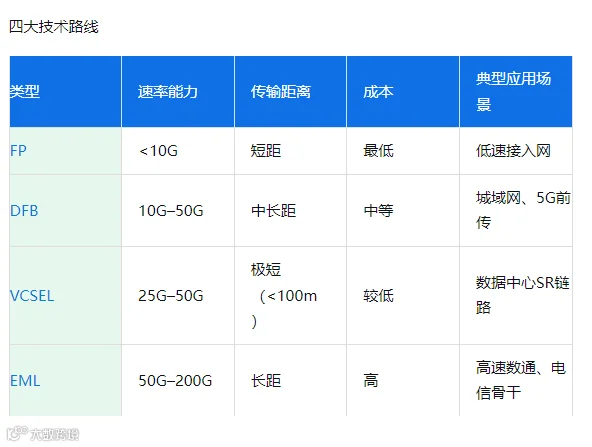

选型逻辑速判


  • <100米(数据中心内部):VCSEL + 多模光纤,成本最优;


  • 2–10公里(5G前传/城域):DFB,性价比最均衡;


  • 10–80公里(数据中心互联):EML,高速且信号质量好;


  • >80公里(骨干网):EML + 外调制,或直接上相干方案。


关键性能指标


  • 发光波长:850nm(VCSEL)、1310nm/1550nm(DFB/EML);


  • 输出光功率:通常0–10 mW,长距场景要求更高;


  • 调制带宽:决定速率上限,例如25G DFB支持每秒250亿次开关;


  • 光谱线宽:越窄越好,窄线宽意味着更低色散。




03PART探测器芯片

光的“接收器”


功能定位


探测器负责光→电转换——接收到光信号,输出对应的电流。

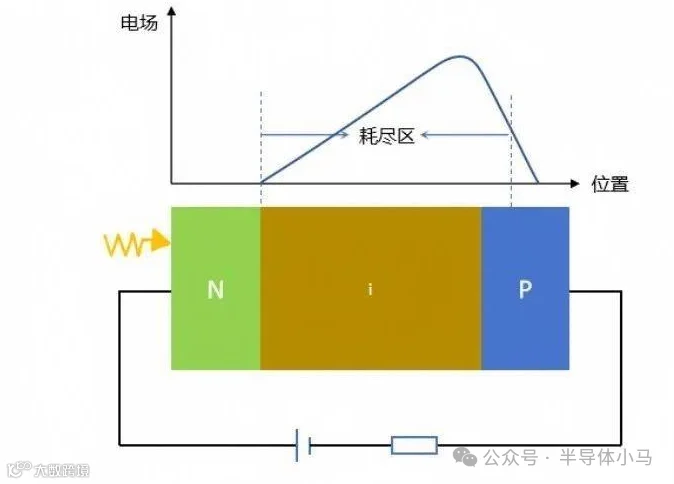

PIN光电探测器结构图及对应的能带结构



APD结构图及电场分布




PIN结构在PN结之间加入一层低掺杂的“I”(本征)层,有效增大了耗尽区宽度,提升响应速度。


APD则通过雪崩倍增效应将光电流放大——一个光子产生一个电子,该电子在高电场下加速撞击更多原子,产生“电子 avalanche”,信号被大幅增强,代价是更高偏压和更大的噪声。


相干探测:超高速场景的必经之路


当速率跨过400G、距离超过80km,传统直接检测(IM-DD)已力不从心。相干探测同时利用光的振幅、相位、偏振三个维度传递信息(IM-DD只用振幅),配合本地振荡激光器和强大DSP,灵敏度可提升10–20 dB。400G ZR及下一代长距模块的核心技术。


04PART调制器芯片

把数据“写”进光里


功能定位


调制器负责将电域的数据载荷加载到光载波上——通过控制光的强度、相位或频率来编码0和1。

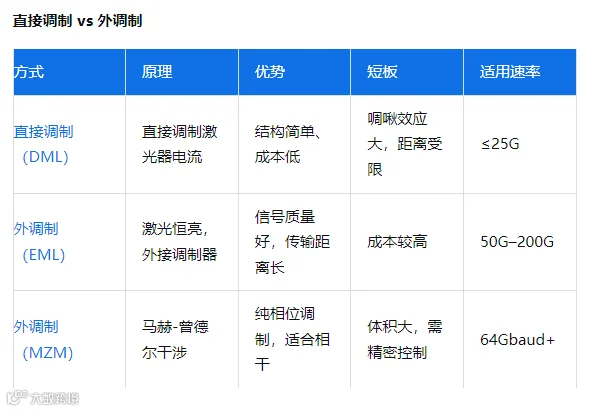

为什么高速必走外调制?直接调制改变电流的同时会引发激光波长漂移(啁啾),速率越高问题越严重,导致光纤传输后信号严重失真。外调制让激光器稳定发光,用独立器件完成调制,从根本上规避了啁啾问题。


EML结构解析:EML本质上是将DFB激光器与电吸收调制器(EAM)单片集成在同一芯片上。DFB段利用光栅实现单纵模激射,EA段利用量子限制斯塔克效应(QCSE)在电场作用下改变吸收边,完成强度调制。两段之间需要做电隔离,调制器端面需镀抗反膜以防止反射光干扰激光器工作。

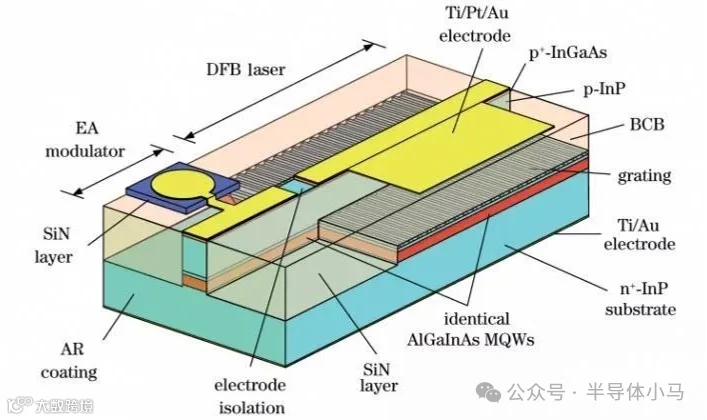

同一外延层结构EML芯片示意图


PAM4:让速率翻倍的调制格式


传统NRZ每个符号传1 bit(2个电平),PAM4每个符号传2 bit(4个电平:00/01/10/11)。相同波特率下速率翻倍,但电平间距缩小,信号更脆弱,需要更强的DSP进行均衡与恢复。


05PART硅光芯片

集成化的未来方向


光模块的基本组成


一只完整光模块包括:


  • TOSA(发射端):激光器(DFB/VCSEL)+ 光隔离器 + 调制器


  • ROSA(接收端):探测器(PIN/APD)+ 跨阻放大器(TIA)


  • 辅助部分:控制电路(MCU/DSP)、光接口、电接口、PCB




硅光技术在做什么?

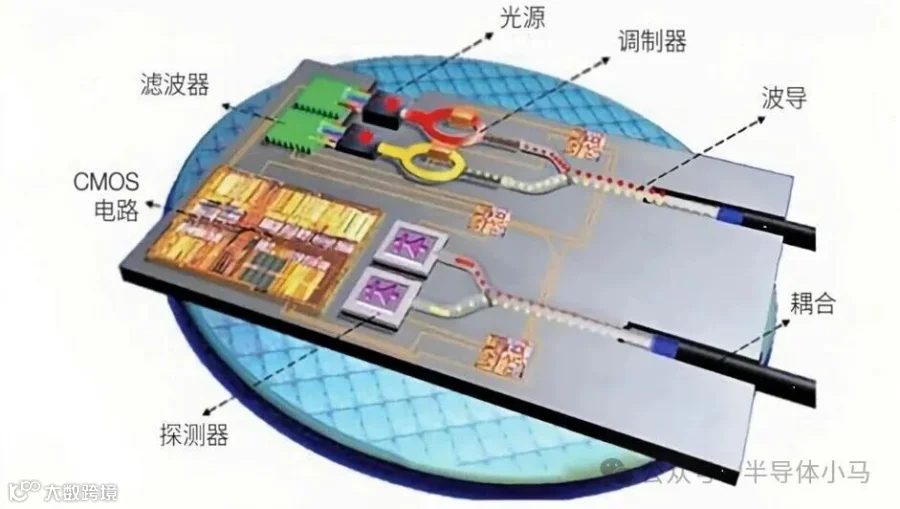

硅光技术利用硅基材料,通过标准CMOS工艺将调制器、探测器、波导、复用/解复用器等众多光器件集成到同一颗芯片上,用于硅光模块和CPO交换机中的光引擎。


硅光的核心优势




  • 高集成度:将多个功能器件整合于单一芯片


  • 成本潜力:依托成熟CMOS产线,量产成本远低于化合物半导体


  • 共封装可行性:便于与电芯片实现2.5D/3D集成


  • 测试自动化:支持晶圆级测试,效率远高于分立器件方案


仍待跨越的挑战


  • 硅不能发光:需额外键合III-V族激光器(InP),增加工艺复杂度


  • 波导损耗偏高:硅波导损耗高于InP波导


  • 温度敏感:硅折射率对温度变化敏感,需温控措施


  • 耦合损耗:光纤到亚微米级硅波导的耦合效率是长期难题

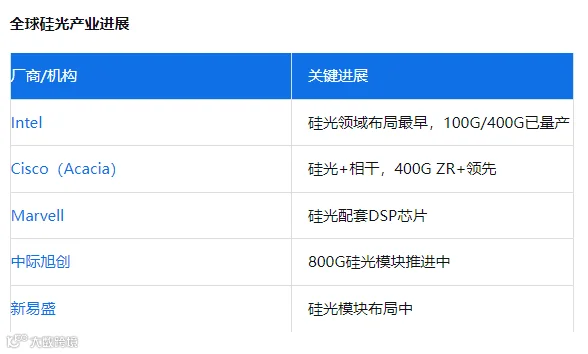

目前硅光在中短距数据中心场景渗透较快,而长距相干通信仍以InP方案为主。

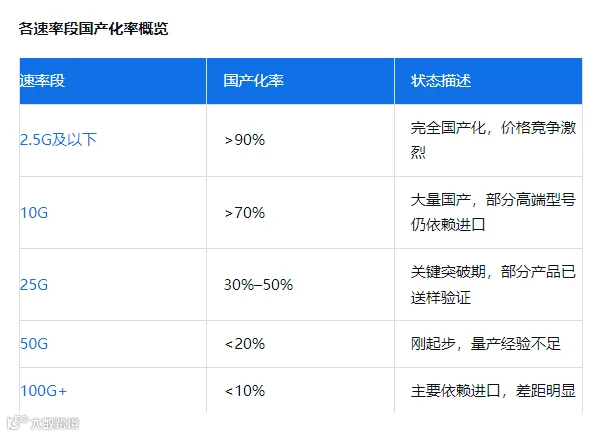

06PART国产化现状

低速率已突围,高速率仍是攻坚战



四大核心瓶颈


  1. 衬底材料:InP/GaAs衬底的纯度与一致性仍有差距;


  2. 工艺装备:高端MOCVD设备依赖进口;


  3. 设计工具:光芯片专用EDA工具匮乏;


  4. 人才密度:兼具光学与半导体工艺背景的复合型人才稀缺。




写在最后

EPILOGUE


光芯片是光通信系统的“心脏”,四类核心器件各守一方:激光器负责发光,调制器负责编码,探测器负责接收,硅光芯片则指向集成化的未来。


中国在2.5G/10G中低端光芯片领域已基本实现自主可控,但在25G及以上高端领域仍有显著差距。随着AI集群建设带来的高速光模块需求井喷,高端光芯片的国产替代正在进入提速期——这条路很长,但方向已经明确。
