上一章我们讲到，GDDR 是专门为 GPU 高带宽需求发展出来的显存。GPU 周围可以放置多颗 GDDR，通过提高每个引脚的数据速率，再把多颗显存并行连接起来，形成 256-bit、384-bit 甚至更宽的显存接口。
如果 GPU 的计算能力继续提高，想获得更高的显存带宽，就需要继续提高 GDDR 的数据速率，或者增加显存颗粒数量和总接口宽度。前者会带来高速信号、功耗等问题，后者则意味着更多 PCB 空间、更复杂的高速走线以及更高的系统设计难度。
于是，Memory 开始换一个方向思考：如果横向放更多颗 DRAM 越来越困难，能不能把 DRAM 纵向堆起来？
HBM到底是什么？
HBM 的全称是High Bandwidth Memory，中文通常称为高带宽存储器。从最简单的角度理解，HBM 仍然是 DRAM。它并没有改变 DRAM 保存数据的基本原理，真正改变的是DRAM 的组织方式、连接方式和封装方式。
普通 GDDR 更像是把很多颗 DRAM 平铺在 GPU 周围：
而 HBM 则是把多层 DRAM Die 垂直堆叠起来，再让 GPU 与 HBM 通过非常宽的接口进行连接：
这里最重要的不是“堆”这个动作本身，而是：堆叠以后，可以在非常短的距离内提供非常宽的数据接口。这正是 HBM 和 GDDR 最核心的区别之一。
为什么把DRAM堆起来，带宽就会提高？
内存带宽 ≈ 数据传输速率 × 总数据位宽 ÷ 8
提高带宽有两个基本方向：一个是提高每个引脚的数据传输速度；另一个是增加总数据位宽，让更多数据同时传输。GDDR 主要是沿着这两个方向不断发展。它把多颗显存放在 GPU 周围，通过高速 I/O 和较宽的总接口获得很高的带宽。
HBM 则更加依赖第二种方式。它不一定要把每一个 I/O 都做到极高的传输速度，而是通过非常宽的接口同时传输大量数据。
例如，一组 HBM Stack 的接口宽度通常可以达到数千 bit 级别。这里的“宽”与我们前面看到的 GPU 256-bit、384-bit 显存接口是同一个概念，只不过 HBM 的并行数据通道宽得多。
HBM = 比 GDDR 更快的 DRAM。
HBM通过大量并行数据通道和非常短的互连，把总带宽做得非常高。
这也是为什么 HBM 的每个 I/O 不一定需要像高速 GDDR 那样追求极高的单引脚速率。
DRAM是怎么一层层连接起来的？
既然 HBM 是把 DRAM 一层层堆起来，那么问题来了：上面的 DRAM 和下面的 DRAM 是怎么连接的？
这就要认识一个非常重要的技术：TSV。TSV 的全称是Through-Silicon Via，通常翻译为硅通孔。

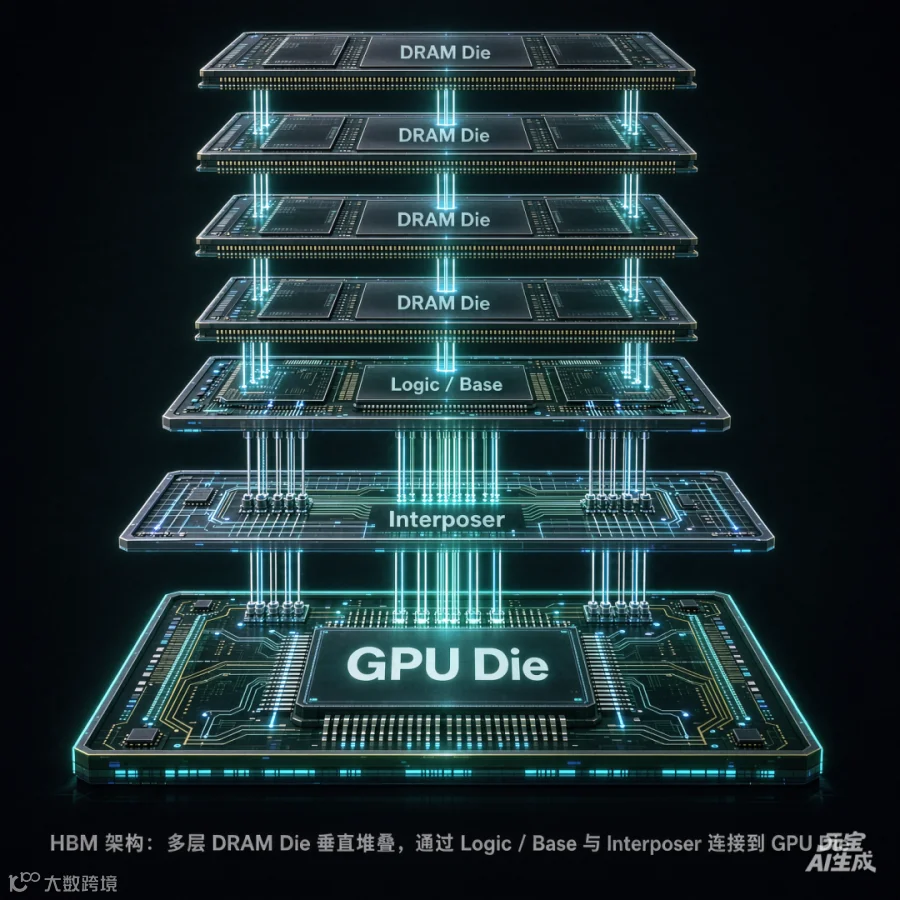

普通芯片主要通过芯片边缘的 I/O 与外部连接，而 TSV 可以简单理解成在硅 Die 内部形成垂直方向的导电通路，让信号能够从一层 Die 穿过硅片，连接到下面的一层。因此，多层 DRAM 就可以形成类似这样的结构：
这里需要注意，TSV 并不是“把整个 DRAM 的数据全部从一层直接传到下一层。更准确地说，TSV 为堆叠 Die 之间以及内部相关连接提供了大量垂直互连通道，使这些 DRAM Die 可以形成一个高度集成的 Memory Stack。
因此，HBM 真正改变的并不是 DRAM 的存储单元，而是：原来横向排列的多个 DRAM，现在可以在垂直方向进行高密度连接。
HBM和GPU又是怎么连接的？
这一点尤其重要。如果只是把几层 DRAM 堆起来，还不能自动变成 HBM。HBM 真正的优势还来自它与 GPU 之间的连接方式。
GDDR 的典型方式是：GDDR ─────── GPU ─────── GDDR PCB高速走线 GPU 周围放很多 GDDR 颗粒，每颗显存通过 PCB 走线连接到 GPU。

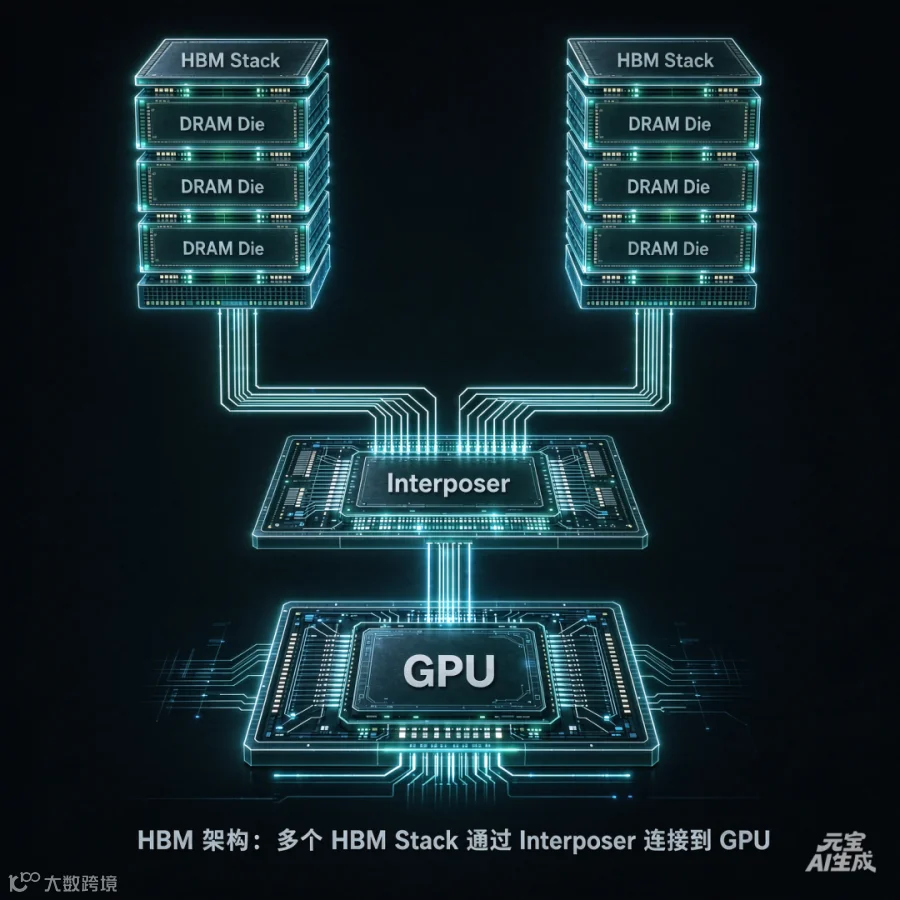

HBM 则不同。GPU 和 HBM 通常被放在同一个先进封装体系中，通过 Interposer（中介层）等高密度互连结构连接，而不是让超宽的数据接口全部走传统显卡 PCB。可以简单理解成：
Interposer 可以提供非常密集的横向连接，让 GPU 与 HBM 之间形成大量并行的高速连接。因此，HBM的“高带宽”实际上来自几个因素共同作用：DRAM堆叠 + TSV垂直互连 + 超宽接口 + GPU近距离连接 + 先进封装。少了其中任何一个环节，都不能简单等同于完整意义上的 HBM。
HBM到底是怎么工作的？

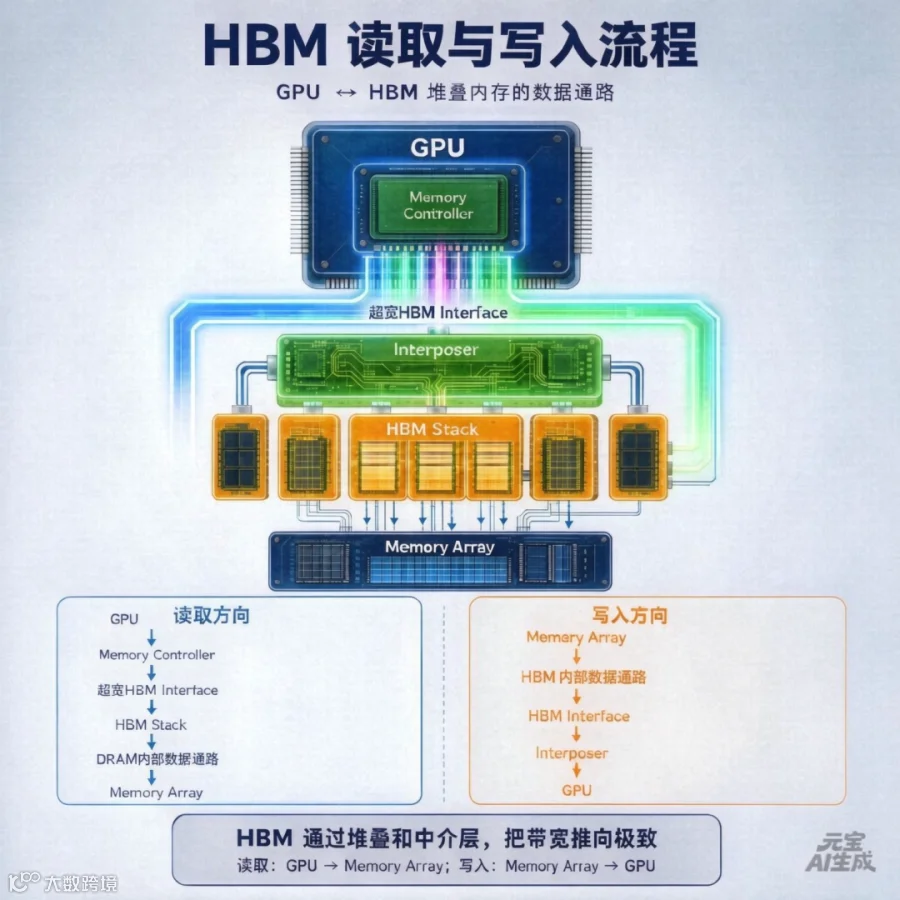

理解了连接方式，再回到最基本的数据流，就比较容易了。当 GPU 需要读取数据时，首先还是由 GPU 内部的 Memory Controller 发出访问请求。这个过程与普通 DRAM 并没有发生根本变化。不同的是，HBM 的 Memory Controller 面对的是一个非常宽的 Memory Interface。
数据经过 GPU 与 HBM 之间的高密度连接进入 HBM Stack，然后由 HBM 内部的接口和数据通路把数据分配到对应的 DRAM Die、Bank 和存储位置。
所以 HBM 并不是“GPU 直接读取某一层 DRAM”。它依然有完整的 Memory Controller、命令、地址、数据通路和 DRAM 内部结构，只是这些部分被组织成了一个更加高密度的 Memory Stack。
为什么AI特别需要HBM？
如果只是普通图形处理，GDDR 已经可以提供很高的带宽，但 AI 加速器又把这个问题进一步放大了。训练大型 AI 模型时，需要处理大量参数、激活值和中间计算结果。GPU 或 AI Accelerator 内部有大量计算单元，它们可以同时进行非常多的矩阵和向量计算。
问题再次出现：计算单元越多，需要同时提供的数据就越多。
如果计算核心非常强，但 Memory 不能持续提供足够的数据，部分计算资源就可能处于等待状态。这也是为什么 AI GPU 的规格中，经常同时强调计算能力和 HBM 容量、HBM 带宽。
这里需要特别区分两个概念：容量 ≠ 带宽。例如一颗 Memory 有很大的容量，只说明它可以保存更多数据；并不意味着它能够在单位时间内快速把这些数据送给 GPU。反过来，HBM 的重要优势之一是非常高的带宽，但它也不是为了单纯替代所有系统内存。

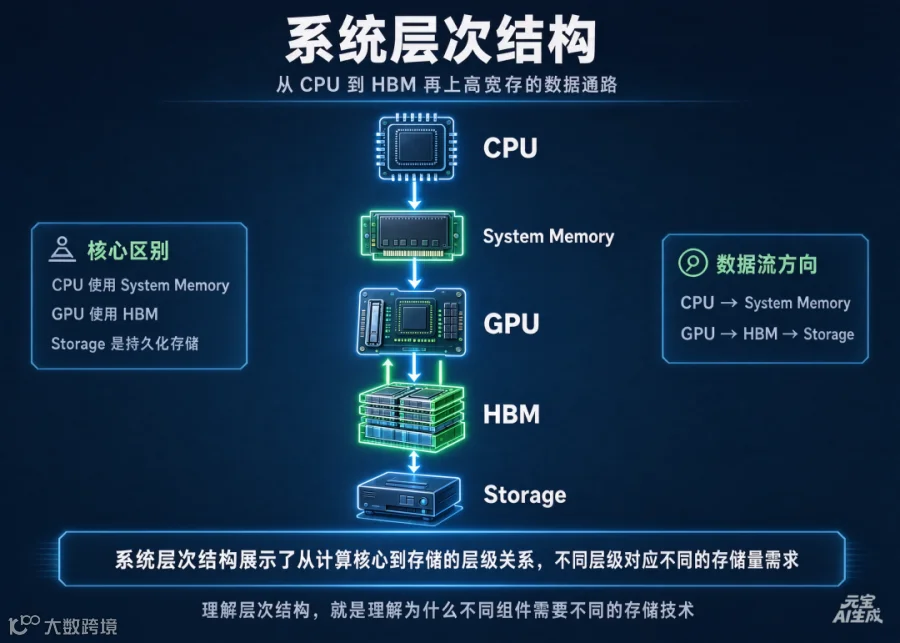

不同层次承担不同任务。HBM 更接近 GPU 的高速本地 Memory，用来为 GPU 的大量并行计算提供高速数据；系统内存承担更大的通用内存空间；SSD 等存储设备则负责长期保存数据。
因此，HBM并不是“容量最大的内存”，它解决的是另外一个非常重要的问题：如何让大量计算单元持续获得足够快的数据供应。
HBM为什么没有完全取代GDDR？
如果 HBM 的带宽这么高，为什么所有 GPU 都不用 HBM？原因在于 HBM 的代价也更高。
GDDR 可以通过传统 PCB 把多颗显存放在 GPU 周围，虽然高速设计很复杂，但整个系统仍然比较成熟。
HBM 则需要 DRAM Die 堆叠、TSV、先进封装以及 GPU 与 HBM 的高密度互连。这会增加封装复杂度、制造成本和设计难度，同时还涉及良率、散热和容量配置等问题。
所以，GDDR 和 HBM 并不是简单的“旧技术”和“新技术”。它们更像是两条不同的技术路线：
GDDR：提高单颗 I/O 速度，再通过多颗显存并行获得高带宽。
HBM：通过 DRAM 堆叠、超宽接口和先进封装，在更短的连接距离内获得极高的总带宽。
对于需要极高内存带宽的 GPU 和 AI 加速器，HBM 的这种架构非常有价值；而在其他对成本、容量、封装方式和系统设计有不同要求的场景中，GDDR 仍然有自己的应用空间。
从DDR到HBM，Memory到底发生了什么？
把前面几篇放在一起看，会发现 DDR、LPDDR、GDDR 和 HBM 并不是简单的一条“速度越来越快”的升级路线。
DDR 解决的是通用计算系统的内存问题；LPDDR 针对移动设备，在功耗、尺寸和带宽之间进行优化；GDDR 针对 GPU 的高带宽需求，通过高速 I/O 和多颗并行显存提供大量数据；HBM 则进一步改变了 DRAM 的空间组织和封装方式，把原本平铺在 PCB 上的 Memory，变成了垂直堆叠、超宽连接的 Memory Stack。
因此，Memory 的发展并不只是不断提高一个数字，而是在不断回答同一个问题：
当计算能力越来越强，需要的数据越来越多，我们应该怎样把数据更快、更近、更高效地送到计算单元？
从 DDR 到 GDDR，再到 HBM，改变的其实就是这个问题的答案。
