幕墙20问 | 双曲蜂窝板转角3年开裂率28%？这套工艺直接干到3%

在大跨度双曲幕墙系统中，转折构造是力学传递的关键部位，也是目前行业的质量短板。由于缺少专项国标约束，非标拼接方案泛滥，导致应力集中系数（SCF）超标、密封失效，成为建筑运维期的重大隐患。

据行业抽样数据，传统角码点式连接的双曲蜂窝板，3年开裂率高达28%，核心症结在于：刚度突变导致力流偏转，点式承载引发局部应力峰值。

四川合则兴新材料有限公司（以下简称“合兴”）针对这一痛点，提出了基于“刚度匹配”与“线面协同”的系统性解决方案。 该方案不以增加材料厚度为主要手段，而是通过优化传力路径，将拼接刚度提升至板材本体的1.2倍以上，从而将应力集中系数控制在1.1-1.3的安全区间。

双曲转角处受弯、剪、扭复合作用，受力极其复杂。

传统工艺依赖背部角码进行点式刚性连接，存在先天缺陷：

• 刚度不连续：角码连接属于离散点承载，刚度间断导致力流在拼缝处密集，形成应力峰值；




• 破坏模式单一：载荷集中于铆钉，蜂窝芯材抗集中力差，极易发生压溃和面板凹陷；




• 疲劳风险高：开孔应力叠加温度变形，孔边极易萌生疲劳裂纹，导致3年左右出现渗漏。

有限元分析显示，传统工艺的角码弯曲应力可达133.5MPa，远超110MPa的屈服强度。

合兴通过工艺重构，建立了“连续结构胶为主、离散角码为辅”的复合承载体系：

• 线承载主导：利用聚氨酯结构胶形成连续胶缝，实现线承载。线承载刚度均匀，力流平顺，有效降低应力集中系数。




• 点承载辅助：保留角码作为施工定位与辅助固定，但不作为主要受力构件。




• 刚度匹配：通过工艺控制，确保拼接处径向弯曲刚度达到115.12kN·cm²/m，是传统工艺的2.2倍，达到本体刚度的1.64倍，满足“强节点”设计要求。




实测数据表明，该工艺使10年刚度保留率从55%提升至90%，3年开裂率由28%降至3%。

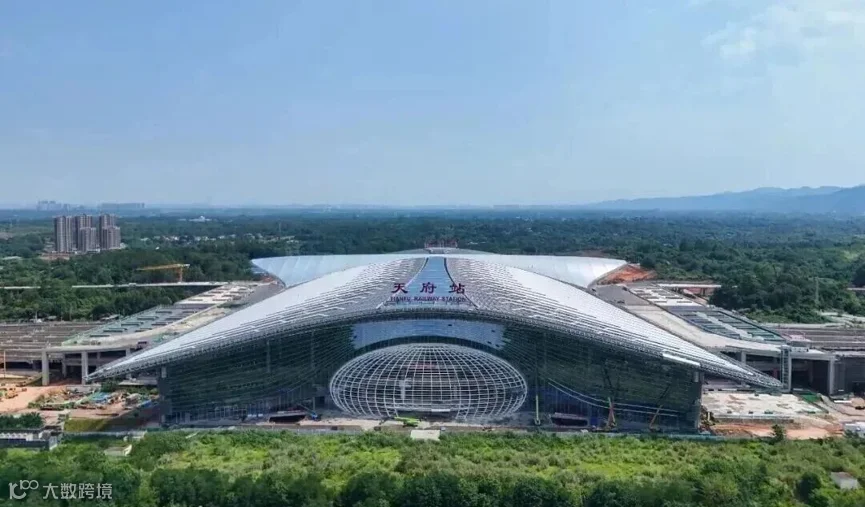

成都天府高铁站作为四川最大铁路枢纽，其“筑巢引凤”的流线造型对双曲蜂窝板提出了极限挑战。

• 项目痛点：主入口大跨度檐口需实现2500×11000mm的超大幅面，转角处多曲面交汇，拼缝精度要求极高，且需满足强台风区抗风压要求。




• 解决方案：合兴采用三维扫描逆向建模与预拼装技术，结合“点线协同”拼接工艺，将阳角拼接缝宽偏差控制在±0.3mm以内，阶差≤0.2mm。




• 实施效果：面内平整度≤0.3mm/m，抗风压变形量控制在1/800以内，成功还原了“凤凰展翅”的建筑意象。

在其他项目中，如绵阳熊猫基地（15000㎡双曲立面），该工艺同样表现出优异的低维护特性，解决了文旅建筑长期美观与耐久性的矛盾。

双曲幕墙的普及，不应以牺牲结构安全为代价。合兴的实践证明，通过精细化的力学设计与工艺控制，双曲蜂窝板的转折节点完全可以从“薄弱环节”转变为“安全堡垒”。这不仅是工艺的进步，更是幕墙工程向“性能设计”转型的典型案例。
