软硬件对齐的核心，是让 RTL 版本和 C++ 版本共享同一接口、同一结果、同一周期。用
.vlt声明分层编译，运行时替换eval()，Verilog 零改动，两版逐拍对拍，RTL 与 C++ 各自演化却始终一致。
目录
-
• 一、软硬件对齐的挑战 -
• 二、无侵入的三大支柱 -
• 三、目录结构 -
• 四、完整工作流 -
• 五、核心代码 -
• 六、三方视角 -
• 七、总结
一、软硬件对齐的挑战 🛡️
1.1 为什么软硬件会对不齐
软硬件对齐的目标很简单：同一个输入，RTL 和 C++ 必须给出同一个输出。但实际工程里，对齐往往做不到，原因通常有三个：
-
• 接口不同：RTL 是信号级，软件是事务级，中间隔着一层手工写的封装，容易错位。 -
• 速度不同：RTL 慢，软件团队跑不动大向量，只能用小样本，覆盖不足。 -
• 周期不同：RTL 有时序握手，软件没有周期概念，两边时序语义天然不一致。
传统做法是让软件团队手工写封装层，在 C++ 里推时钟、等握手。这种侵入式方案虽然能跑，但引入了新的问题：封装层本身是一份"仿真的 RTL"，一旦 RTL 改了周期数，封装层要跟着改；一旦封装层写错了，软件团队拿到的是错的接口。
更麻烦的是，为了加速，很多团队会在 RTL 里塞 DPI 宏：
`ifdef USE_DPI
import "DPI-C" function longint add_c(...);
assign {cout, sum} = add_c(a, b, cin);
`else
// 原实现
`endif
这段代码的问题在于：
-
• RTL 被污染：可综合代码里混进了仿真器相关的宏，不再是流片的那份。 -
• 审查变复杂：评审要同时看 Verilog 和 C++，边界职责不清。 -
• 回退成本高：每次切换都要重新编译整个 RTL，迭代变慢。 -
• 可移植性差：换一个仿真器，宏和 import 要重新适配，被锁死。
这些问题的本质，是把仿真器的需求泄漏到了 RTL 层。RTL 本该只描述硬件行为，现在却要为对齐和加速承担额外负担。
1.2 对齐的三个层次
软硬件对齐不是一件事，而是三个层次：
三层缺一不可。只有接口对齐，结果可能错；只有结果对齐，周期可能乱；只有周期对齐，接口可能不兼容。
无侵入方案的目标，就是一次同时满足这三层对齐，而且不碰 RTL 源码。
1.3 无侵入的做法
RTL 源码一行不改，通过外部的 .vlt 控制文件声明分层编译：
`verilator_config
hier_block -module "seq_adder"
hier_block -module "handshake_wrapper"
然后在 C++ 侧用运行时打桩替换目标模块的 eval()：
void seq_adder_eval_stub(void* obj) {
Vseq_adder* m = static_cast<Vseq_adder*>(obj);
uint32_t r = (uint32_t)m->a + (uint32_t)m->b + (m->cin & 1);
m->sum = r & 0xFF;
m->cout = (r >> 8) & 1;
m->done = 1;
}
这两段代码的关系：
-
• Verilog 完全无痕：RTL 里看不到任何仿真器相关的东西，和流片版本完全一致。 -
• 替换发生在 C++ 层：通过修改函数入口地址实现，不碰源码。 -
• 可运行时切换：随时恢复原实现，不需要重新编译。 -
• 硬件团队零感知：RTL 怎么写的，还是怎么写的，职责边界清晰。
关键在于，无侵入把"对齐"这件事从 RTL 层拉到了 C++ 层。RTL 只管描述硬件，C++ 只管对齐和加速，两者通过一个稳定的接口对齐。
1.4 侵入式 vs 无侵入
对比结论：
二、无侵入的三大支柱 🏛️
2.1 支柱一：分层编译
用 .vlt 控制文件，把模块拆成独立的 C++ 类。Verilator 的 --hierarchical 模式会为每个标记为 hier_block 的模块生成独立的 V<module> 类：
obj_dir/
├── Vtop/ ← 顶层
├── Vhandshake_wrapper/ ← 独立类
└── Vseq_adder/ ← 独立类
每个独立类的接口就是端口，父模块通过对象指针调用子模块的 eval()。这意味着模块之间不再是内联展开的扁平代码，而是对象之间的相互调用，也就有了被外部介入的可能。
分层编译对接口对齐的意义：
-
• 每个模块有独立的 C++ 类，接口就是端口，边界清晰。 -
• 模块之间通过对象调用，不是内联展开，可以被外部介入。 -
• 可以单独替换任意一层，不影响其他层，粒度灵活。 -
• RTL 源码不动，只加一个外部配置文件，零侵入。 -
• 编译单元隔离：改一个模块只重新编译一个模块，增量构建快。
这项能力并不是 Verilator 独有，但 Verilator 的实现最成熟，配置也最简单：一行 hier_block 就能让一个模块变成独立的编译单元，几乎不需要额外的适配。
2.2 支柱二：运行时打桩
打桩的本质是修改函数的入口地址，让调用方跳到自定义实现。在 C++ 里，这通过修改函数入口的机器码实现：
void seq_adder_eval_stub(void* obj) {
Vseq_adder* m = static_cast<Vseq_adder*>(obj);
uint32_t r = (uint32_t)m->a + (uint32_t)m->b + (m->cin & 1);
m->sum = r & 0xFF;
m->cout = (r >> 8) & 1;
m->done = 1;
}
Stub stub;
stub.set(ADDR(Vseq_adder, eval), seq_adder_eval_stub);
打桩对结果对齐的意义：
-
• 不修改 Verilator 生成的任何代码，只改函数入口。 -
• 不重新运行 Verilator，构建流程不变。 -
• 运行时动态替换，可以随时恢复。 -
• 零性能开销：一次地址改写，之后每次调用直接跳转。 -
• 可选择性：只替换需要的模块，其他模块保持原样。
打桩的技术原理并不复杂，但它的意义在于：把"换实现"这件事从编译期挪到了运行期。这让 A/B 对比、条件替换、回归测试都变得极其简单。例如，可以在同一个测试程序里先跑 RTL 版本，再跑桩版本，逐项对比结果和周期数，而无需重新编译任何 RTL 代码。
2.3 支柱三：RAII 守护
用 RAII 对象管理打桩的生命周期：进入作用域时打桩，离开时自动恢复。
使用方式：
{
SeqAdderStubGuard guard; // 进入作用域 → 打桩
run_tests();
} // 离开作用域 → 自动恢复 RTL
这一层看似简单，但正是它让"替换"和"恢复"变成了一对天然配对的操作：即使中途抛异常，也能保证恢复原实现，不会留下半打桩状态。在大型测试中，RAII 还能保证即使某个用例失败，也不会影响后续用例的执行。

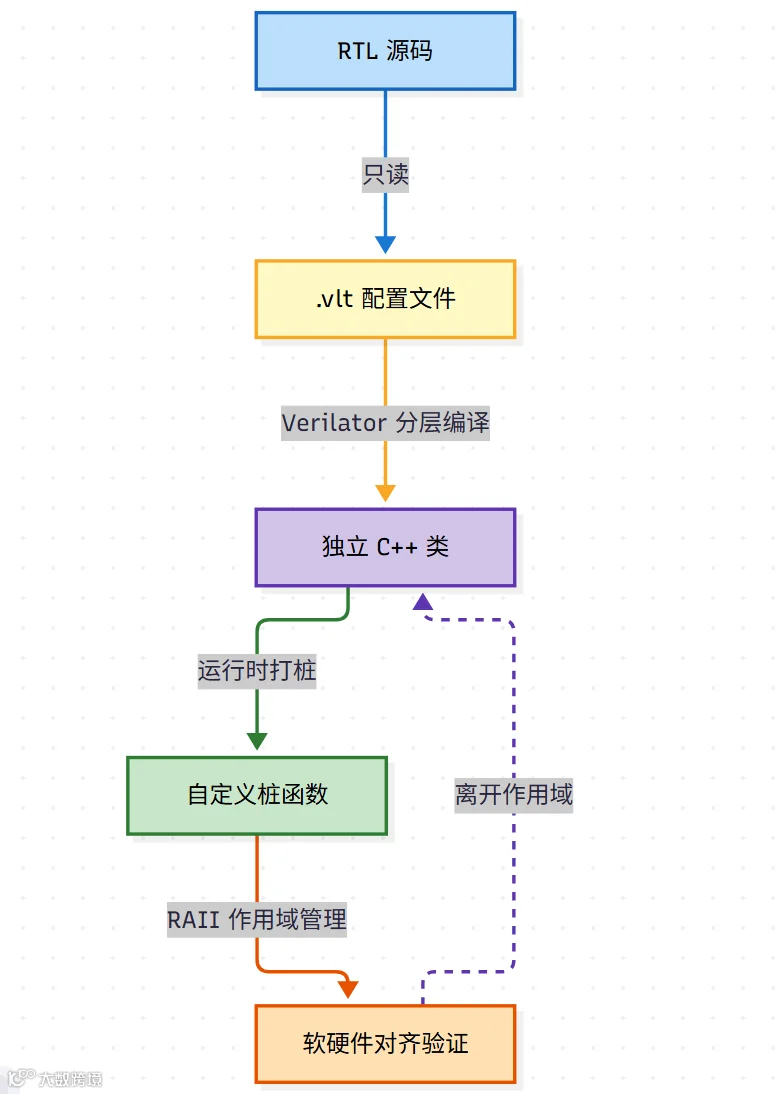

2.4 三大支柱的协作
三个支柱的分工：
-
• 分层编译：提供 C++ 类接口，编译期完成，解决接口对齐。 -
• 运行时打桩：执行函数替换，运行期完成，解决结果对齐。 -
• RAII：控制作用域生命周期，工程层封装，保证对齐过程可重复、可回退。
三者缺一不可：没有分层编译，模块被内联无法介入；没有运行时打桩，只能改源码；没有 RAII，切换容易出错。三者组合起来，才是完整的无侵入对齐方案。
三、目录结构 🗂️
project/
├── CMakeLists.txt
├── cfg/
│ └── hier.vlt ← 分层编译配置
├── api/ ← 事务级封装
│ ├── adder_api.h
│ └── adder_api.cpp
├── stub/ ← 运行时替换
│ ├── seq_adder_stub.h
│ └── seq_adder_stub.cpp
├── rtl/ ← 纯净的 RTL
│ ├── top.v
│ ├── handshake_wrapper.v
│ └── seq_adder.v
├── tb/
│ └── testbench.cpp
└── third-party/
└── cpp-stub/src/
目录的职责划分：
-
• rtl/：硬件团队维护，零仿真器痕迹。 -
• cfg/：声明哪些模块独立，纯配置。 -
• api/：封装 Verilator 和时钟，对 testbench 隐藏细节。 -
• stub/：运行时替换逻辑，独立的软件实现。 -
• tb/：对拍测试，只调 API，不感知底层。
这种划分的核心是职责隔离：每个目录只关心一件事，互相之间通过明确的接口通信。改 RTL 不动 C++，改 C++ 不动 RTL，改桩函数不动 RTL 也不动 api。任何人只需要看懂自己关心的那部分，不需要了解全局。对于团队协作来说，这种隔离能大幅降低沟通成本，也能让新人更快上手。
四、完整工作流 🔄
4.1 数据流
数据流的关键环节：
-
• RTL 侧：握手协议全部保留，周期语义不变。 -
• 替换点：只在 seq_adder::eval这一层，粒度最小。 -
• 桩函数：一次算完 a + b，无状态，纯函数。

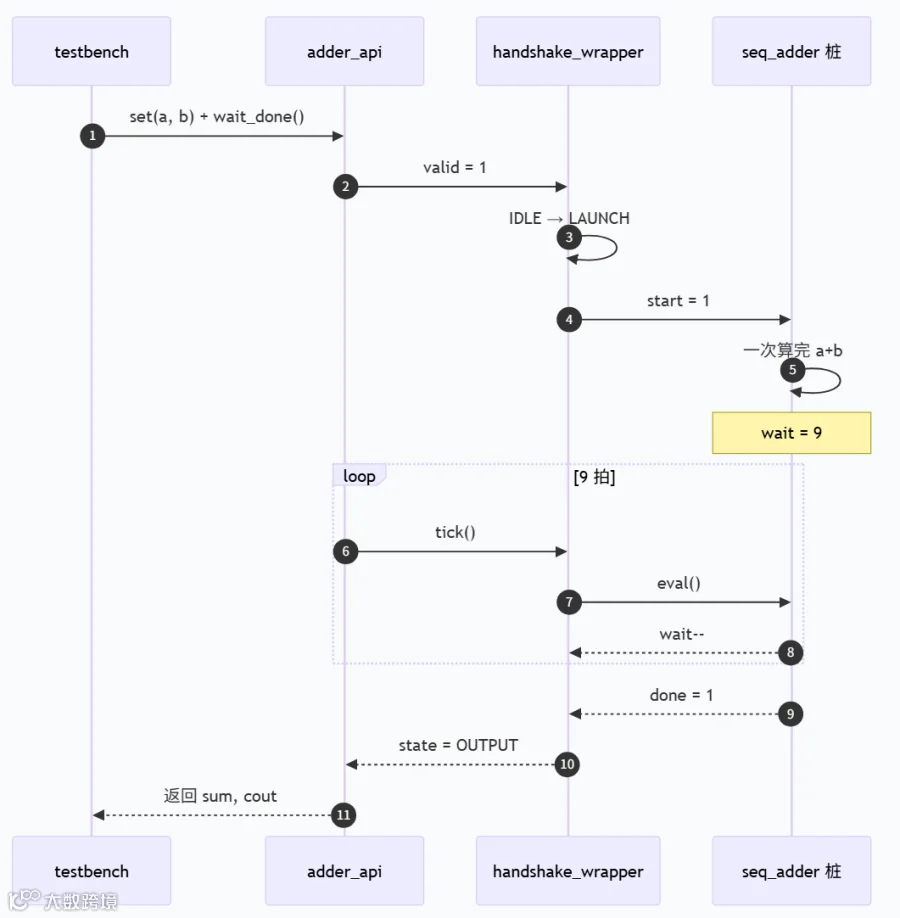

4.2 时序对齐
时序的关键点：
-
• 周期数由 wrapper 决定，和桩函数无关。 -
• 桩函数用计数器复现 9 拍， wait = 9。 -
• 外部看到的 done 时机，和 RTL 完全一致。
这一点很重要：无侵入不等于牺牲周期精度。只要把时序协议留在 RTL 里，桩函数只负责"算"，周期数就完全由 wrapper 决定，桩函数只要复现对应的计数器就行。这就是周期对齐的实现方式。
五、核心代码 💻
5.1 纯净的 RTL
rtl/seq_adder.v —— 零仿真器痕迹：
module seq_adder (
input clk, rst, start,
input [7:0] a, b,
input cin,
output [7:0] sum,
output cout,
output done
);
reg [2:0] i = 3'd0;
reg carry = 1'b0;
reg [7:0] sum_r = 8'd0;
reg busy = 1'b0;
assign sum = sum_r;
assign cout = carry;
assign done = ~busy;
always @(posedge clk or posedge rst) begin
if (rst) begin
i <= 0; carry <= 0; sum_r <= 0; busy <= 0;
end else if (start && !busy) begin
i <= 0; carry <= cin; busy <= 1;
end else if (busy) begin
sum_r[i] <= a[i] ^ b[i] ^ carry;
carry <= (a[i]&b[i]) | (a[i]&carry) | (b[i]&carry);
if (i == 7) busy <= 0;
else i <= i + 1;
end
end
endmodule
这段 RTL 的特点：
-
• 没有 ifdef USE_DPI。 -
• 没有 import "DPI-C"。 -
• 没有任何仿真器相关代码。 -
• 和流片版本 完全一致。
5.2 声明式配置
cfg/hier.vlt —— 只有声明，没有实现：
`verilator_config
hier_block -module "seq_adder"
hier_block -module "handshake_wrapper"
配置文件的作用：
-
• 告诉 Verilator 哪些模块要独立编译。 -
• 不改 RTL 源码，只加一个外部文件。 -
• 和 RTL 是松耦合关系，可以删掉。
hier_block 本身不改变任何功能语义，只是告诉 Verilator"这个模块不要内联，编译成独立类"。删掉这行配置，Verilator 恢复内联，一切照旧。这也是无侵入方案可以放心使用的原因：它对 RTL 的语义没有任何影响。
5.3 运行时桩函数
stub/seq_adder_stub.cpp —— 一行加法替代 8 拍进位链：
#include "seq_adder_stub.h"
#include "Vseq_adder.h"
#include "stub.h"
namespace {
uint64_t g_call_count = 0;
void seq_adder_eval_stub(void* obj) {
Vseq_adder* m = static_cast<Vseq_adder*>(obj);
uint32_t r = (uint32_t)m->a + (uint32_t)m->b + (m->cin & 1);
m->sum = r & 0xFF;
m->cout = (r >> 8) & 1;
m->done = 1;
g_call_count++;
}
}
void register_seq_adder_stub() {
static Stub stub;
stub.set(ADDR(Vseq_adder, eval), seq_adder_eval_stub);
}
桩函数的特征：
-
• 无状态，纯函数。 -
• 不改 Verilator 生成的代码。 -
• 可随时恢复： Stub析构时自动还原。
5.4 RAII 守护
用 RAII 对象 SeqAdderStubGuard 在构造时打桩、析构时恢复，让"替换/恢复"成为一对配对操作，异常安全、作用域清晰。
5.5 对拍验证
tb/testbench.cpp —— 跑两遍，逐项对比：
int main(int argc, char** argv) {
adder_api_init(argc, argv);
// ========== 第 1 遍：RTL 原版 ==========
printf("=== RTL version ===\n");
adder_api_reset_total_ticks();
int err1 = run_all_tests();
uint64_t rtl_ticks = adder_api_get_total_ticks();
// ========== 第 2 遍：替换版 ==========
printf("=== Stub version ===\n");
{
SeqAdderStubGuard guard; // ← RAII 打桩
adder_api_reset_total_ticks();
int err2 = run_all_tests();
uint64_t stub_ticks = adder_api_get_total_ticks();
printf(" RTL ticks: %llu\n", rtl_ticks);
printf(" Stub ticks: %llu\n", stub_ticks);
printf(" Match: %s\n",
rtl_ticks == stub_ticks ? "✅ YES" : "❌ NO");
}
return (err1 || err2) ? 1 : 0;
}
对拍的重点：
-
• 同一份测试代码，跑两遍，保证可比性。 -
• 对比 tick 数，验证周期一致，证明时序没变。 -
• 对比结果，验证功能一致，证明计算正确。 -
• RAII 自动切换，不用手动复位，代码更简洁。
这里的 rtl_ticks == stub_ticks 是硬证据：如果替换后周期数变了，说明时序协议被破坏了；如果周期数一致、结果也一致，说明替换是等价的。这比任何主观判断都可靠。
三层对齐的验证方式：
六、三方视角 👥

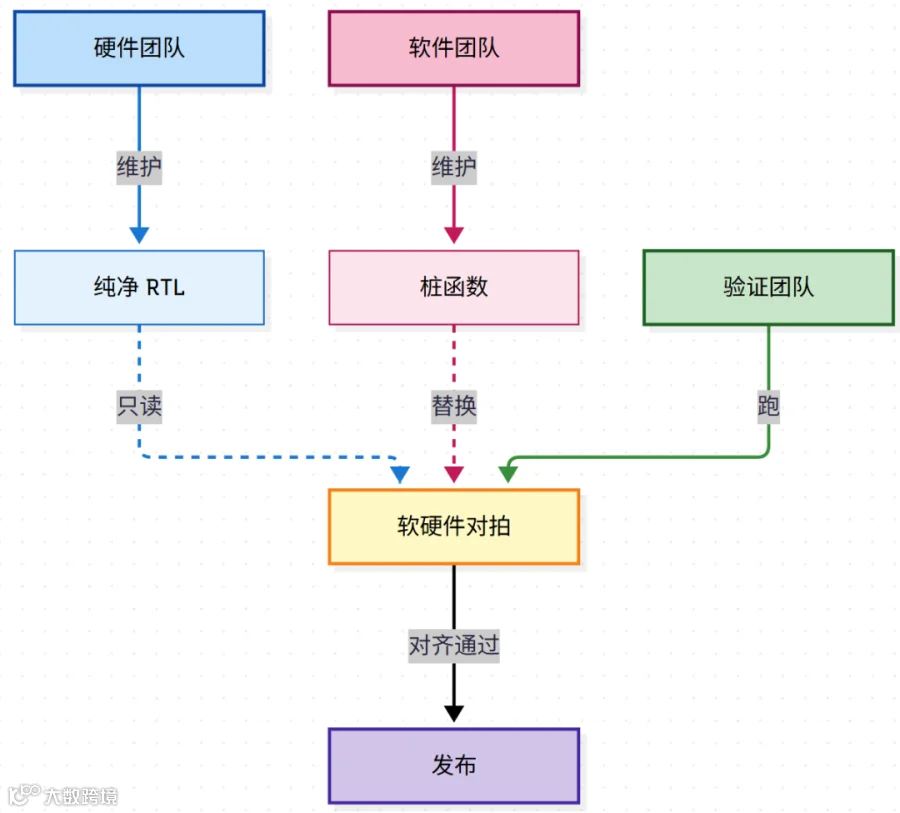

6.1 分工
分工的边界：
-
• 硬件团队：只维护 RTL，不碰桩函数。 -
• 软件团队：只维护桩函数，不碰 RTL。 -
• 验证团队：跑对拍，两边都看但都不改。
6.2 交付形态
6.3 核心价值
软硬件对齐的本质：让 RTL 和 C++ 各自独立演化，只在接口层对齐。
具体体现：
-
• RTL 是 RTL：不因为仿真需求而变脏。 -
• C++ 是 C++：不因为要仿真 RTL 而畸形。 -
• 对拍是契约：接口一致，结果对齐，周期可验证。 -
• 可回退是保障：一行 RAII，随时切换。
七、总结 🎯
7.1 三步走
三步的内容：
-
• 第一步： .vlt声明hier_block，不改 RTL。 -
• 第二步：运行时替换 eval，不改生成的代码。 -
• 第三步：RAII 切换跑两遍，逐项对比。
7.2 关键洞察
7.3 结论
软硬件对齐不是让两边一样慢，而是让两边一样对。
这样做的效果：
-
• 硬件团队：专心写 RTL，不被仿真需求打扰。 -
• 软件团队：专心写 C++，不被 RTL 细节绑架。 -
• 验证团队：专心跑对拍，两边都是黑盒。 -
• RTL 源码：保持纯净，可流片。 -
• 软件代码：流片前就能跑通，和 RTL 严格对齐。
💎 这一切的支点，就是
.vlt的一行hier_block和一次函数入口的替换。
