#内存学习 16｜GDDR和DDR有什么区别？为什么GPU不直接使用普通DDR？

检芯外贸手札

2026-10-03

导读：DDR 服务 CPU，讲容量和通用性；GDDR 服务 GPU，讲带宽和并行。GPU 为什么带宽敏感、GDDR 怎么从 DDR 分化出来、单颗 x32 显存如何并行出 256-bit/512GB/s、为

前面我们讲了 LPDDR。LPDDR 和普通 DDR 虽然都属于 DDR 技术体系，但因为手机、平板等移动设备对功耗、尺寸和带宽有特殊要求，所以逐渐形成了一条针对移动平台优化的路线。到了 GPU，问题又发生了变化。GPU 并不是特别需要一块“容量很大的普通内存”，它更在意的是：能不能在很短的时间里，把大量数据持续送到 GPU。

这就是 GDDR 出现的背景。

GDDR 的全称是 Graphics Double Data Rate，通常称为图形双倍数据速率存储器。它与 DDR 都属于 DRAM 家族，在存储单元的基本原理上并没有发生根本变化，但随着图形处理能力不断提高，普通 DDR 的设计方式越来越难以满足 GPU 对高带宽的需求，于是内存厂商开始针对图形处理进行专门优化，逐渐形成了 GDDR 这条独立的 Graphics DRAM 演进路线。

GPU为什么特别需要内存带宽？

CPU 和 GPU 都需要内存，但它们的工作方式并不完全一样。CPU 更擅长处理复杂、变化多的任务，经常需要根据前面的计算结果决定下一步做什么，因此除了性能，也非常关注响应时间和通用处理能力。

GPU 则更适合大量并行计算。比如一张高分辨率图片包含大量像素，需要同时进行颜色、纹理、光照等计算，GPU 可以利用大量计算单元并行处理这些任务。问题是，计算单元越多，需要同时读取和写入的数据也越多。

这些数据从哪里来？就是显存。

GPU 在工作过程中，需要不断读取纹理、像素、顶点、帧缓冲以及各种计算数据。如果 GPU 的计算能力不断提高，而显存提供数据的速度没有同步提高，那么计算单元就可能因为等待数据而无法充分发挥作用。

因此，GPU 的性能不能只看计算核心数量和频率，还要看 Memory Bandwidth，也就是内存带宽。简单来说，就是单位时间内显存能够向 GPU 提供多少数据。

这和 CPU 的系统内存需求形成了一个很重要的区别。CPU 当然也需要带宽，但它面对的是更加复杂和通用的任务；GPU 则经常需要大量相似的数据同时流动。对于 GPU 来说，“数据能不能持续送过来”本身就可能成为性能瓶颈。

GDDR是怎么从DDR发展出来的？

既然 GPU 需要这么高的带宽，为什么不能直接使用普通 DDR 呢？

并不是说普通 DDR 完全不能给 GPU 使用，而是如果按照普通 DDR 的设计思路去满足高端 GPU 的带宽需求，系统会越来越困难。提高内存带宽，最直接的办法有两个：一个是提高每个数据引脚的数据传输速度，另一个是增加数据通道，让更多数据同时传输。高性能显存实际上会同时利用这两个方向。

普通 DDR 需要在容量、延迟、模块化、扩展性和系统兼容性之间取得平衡，而 GPU 更关注大量数据能否持续、高速地传输。因此，GDDR 并不是简单地把普通 DDR “超频”，而是在 DDR 类技术基础上，针对图形处理的工作方式，对 DRAM 的 I/O、信号、电压、内部数据通路以及与 GPU 的连接方式进行专门优化。

GDDR 的产生过程，其实就是 GPU 性能不断提高以后，内存带宽逐渐成为瓶颈的过程。

早期图形处理相对简单，显存需要处理的数据量没有今天这么大。随着 3D 图形的发展，纹理、像素、光照和几何数据越来越复杂，GPU 的计算能力也不断提高，于是出现了一个越来越明显的矛盾：GPU 计算得越来越快，但内存不一定能够同样快地把数据送过来。

因此，内存厂商开始针对图形应用优化 DRAM。早期 GDDR 与 DDR 技术关系非常密切，之后随着 GPU 性能不断提升，逐渐形成 GDDR2、GDDR3、GDDR4、GDDR5、GDDR6 等连续的产品路线。它们虽然不断采用新的接口和信号技术，但解决的问题始终比较明确：让 GPU 能够获得更高的显存带宽。

所以，GDDR 中的“Graphics”非常重要。它并不是因为 GPU 需要一种完全不同于 DRAM 的存储原理，而是因为 GPU 使用 DRAM 的方式与普通 CPU 系统不同，需要一套专门针对高带宽场景优化的 Memory Interface。

GDDR颗粒和普通DDR颗粒有什么不同？

理解到这里，很容易产生一个疑问：既然 GDDR 和 DDR 都属于 DRAM，那么显卡上的 GDDR 颗粒，是不是其实就是普通 DDR 颗粒，只是工作频率更高？

不是。

两者在最基本的存储原理上都属于 DRAM，但一颗 DRAM 芯片并不只有“存储阵列”。可以简单把它理解成两部分：里面负责保存数据的存储阵列，以及负责与外部系统通信的 I/O、命令地址和相关外围电路。

真正让不同类型 DRAM 形成差异的，很大一部分就在这些外围电路和接口体系上。

普通 DDR 需要服务于 CPU、内存控制器、DIMM、插槽以及整个 PC 或服务器系统，需要在容量、延迟、扩展性、功耗、信号完整性和兼容性之间取得平衡。GDDR 则从应用场景出发，更强调高速 I/O 和持续的数据吞吐，需要让 GPU 周围的多颗显存能够并行工作。

因此，GDDR 颗粒并不是把普通 DDR 颗粒简单提高频率后得到的产品。它的 I/O 设计、数据传输方式、内部数据通路、工作电压以及封装和连接方式，都针对高速图形显存进行了优化。

这一点也可以从“x8、x16、x32”这样的数据组织方式看出来。

我们前面讲普通 DDR 时提到过 x4、x8、x16。这里的“x8”并不是说芯片内部只有8个存储单元，而是表示数据 I/O 的宽度。例如一颗 x8 DRAM，可以理解为一次通过8个数据 I/O 传输8 bit数据。

GDDR 同样存在类似的数据组织方式，但具体接口宽度和代际设计并不能直接套用普通 DDR 的规则。因此，看到两颗芯片都标注16Gb，也不能认为它们就可以互换。

例如，一颗16Gb DRAM理论上可以存储：

16Gb ÷ 8 = 2GB

但这只说明它们的存储密度可能相同，并不能说明它们的 I/O、数据速率、电压、命令地址接口、时序和封装都相同。

也就是说：

容量相同，不代表芯片相同；都是DRAM，也不代表可以直接替换。

这对实际看料号非常重要。以后看到一颗三星、SK hynix 或 Micron 的 Memory 芯片，不能只看最后的“8Gb、16Gb、24Gb、32Gb”，还需要确认它究竟属于 DDR、LPDDR、GDDR 还是其他 Memory 产品线，再进一步确认 Organization、I/O、Speed、Voltage、Package 等参数。

从外观上也不能简单判断。一颗普通 DDR DRAM 和一颗 GDDR DRAM 都可能采用 BGA 类封装，单独拿出来看，外形甚至可能比较接近。真正可靠的方法还是看完整料号和 Datasheet。

一颗GDDR到底怎样和GPU连接？

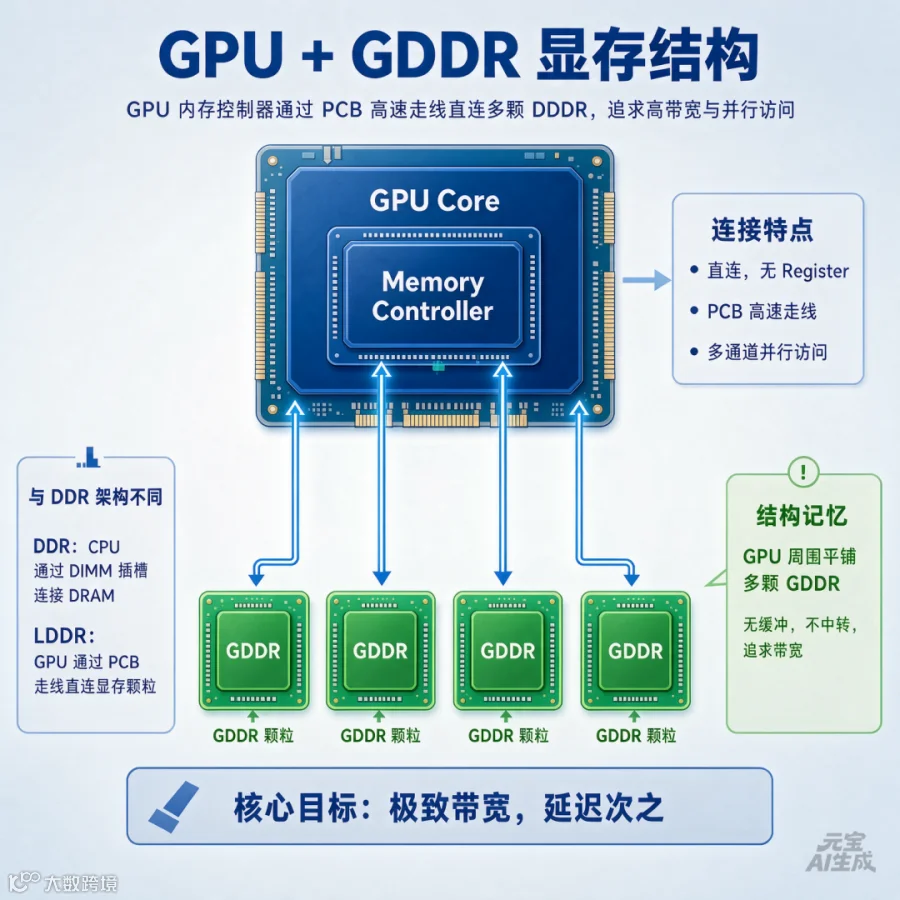

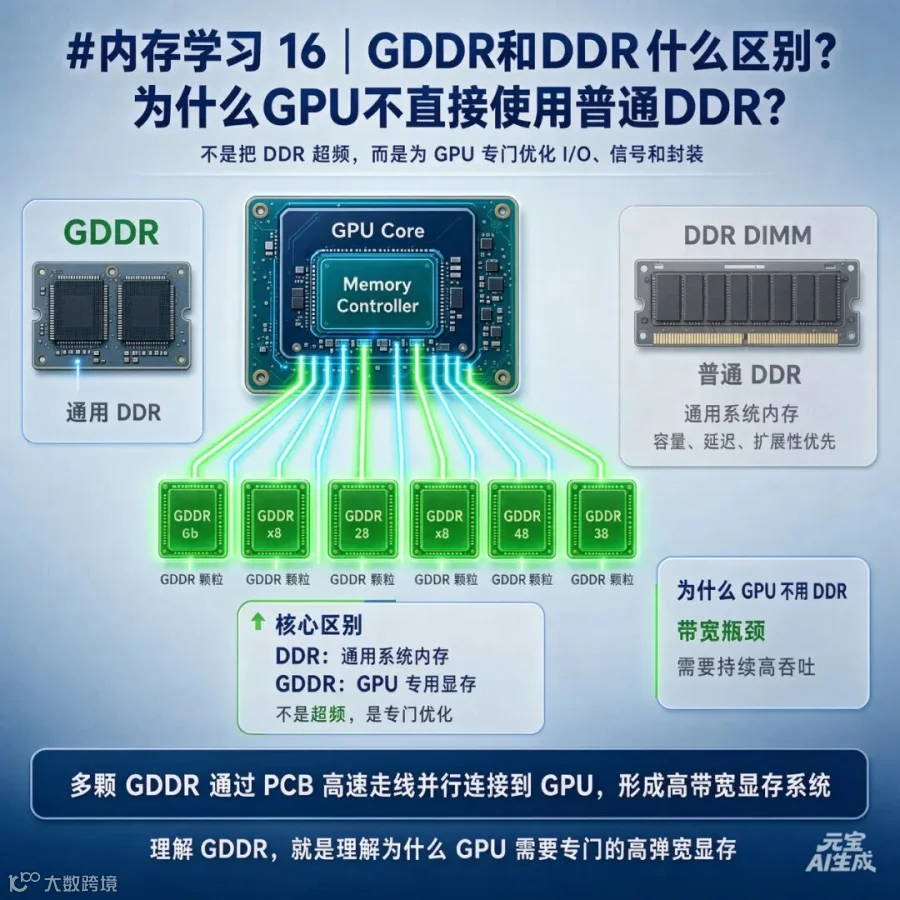

理解了 GDDR 颗粒本身的区别，还需要进一步看它是怎么工作的。显卡上的 GDDR 并不是一颗颗串起来工作的，而是由 GPU 内部的 Memory Controller 分别管理。

也就是说，基本关系是：GPU ↔ PCB高速走线 ↔ GDDR 而不是：GDDR ↔ GDDR ↔ GDDR

每一颗 GDDR 都通过 PCB 上的高速走线与 GPU 连接。GPU 内部的 Memory Controller 负责向这些显存发出命令、地址和时序信号，同时接收或发送实际的数据。

一颗 GDDR 与 GPU 之间，并不只有数据线。通常可以把相关信号简单分成几类：DQ 是数据线，DQS 是数据选通信号，CA 用于命令和地址，CK 是时钟，另外还有电源和地等连接。不同 GDDR 世代的具体接口定义会有所不同，但基本任务都是一样的：告诉 GDDR“访问哪里、做什么操作、按照什么节奏传输”，然后把真正的数据高速传递给 GPU。

因此，当 GPU 要读取显存中的数据时，并不是 GPU 直接去“碰”某一个 DRAM 存储单元。Memory Controller 首先发出相应的命令和地址，GDDR 根据地址找到对应的 Bank、Row、Column 等位置，再通过内部的 Sense Amplifier 和数据通路把数据送到 I/O，最后通过 PCB 高速走线传回 GPU。

写入数据则反过来：

GPU → PCB高速走线 → GDDR I/O → 内部数据通路 → DRAM存储阵列

从这里可以看到，GDDR虽然最终也是把数据存放在 DRAM 单元中，但从 GPU 发出访问请求，到数据真正进入或离开存储阵列，中间经过了完整的 Memory Interface。

多颗GDDR如何形成高带宽？

理解了单颗 GDDR 的工作方式，就可以理解为什么一张显卡通常需要多颗 GDDR。假设一颗 GDDR 的数据接口为 x32，数据速率为 16Gb/s per pin，那么它的理论带宽就是：16Gb/s × 32 ÷ 8 = 64GB/s

如果 GPU 同时连接8颗这样的 GDDR，那么总数据位宽可以达到：

32 × 8 = 256 bit

理论总带宽就是：

16Gb/s × 256 ÷ 8 = 512GB/s

因此，显卡规格中看到的256-bit Memory Interface，并不是说某一颗 GDDR 本身就是256-bit，而是 GPU 同时连接多颗显存后形成的总数据位宽。每颗 GDDR 都提供自己的数据通道，多个通道并行工作，最终形成整个 GPU 的显存带宽。

这就是 GDDR 的一个重要特点：单颗高速 + 多颗并行 + 较宽总接口

而这种设计也决定了 GDDR 为什么通常直接焊接在 GPU 周围，而不是做成普通 DDR 那样的 DIMM 内存条。

GDDR到底是怎样提高带宽的？

理解 GDDR，还需要掌握一个非常实用的关系：

内存带宽 ≈ 数据传输速率 × 总数据位宽 ÷ 8

例如，一颗 GDDR 器件的数据接口是 x32，每个数据引脚的数据速率是 16Gb/s，那么理论带宽就是：

16Gb/s × 32 ÷ 8 = 64GB/s

如果显卡使用8颗这样的显存，并行连接到 GPU，那么理论总带宽就可以达到：64GB/s × 8 = 512GB/s

这也是为什么我们在显卡规格中经常看到 192-bit、256-bit、320-bit、384-bit 这样的数字。它们描述的是 GPU 与显存之间的数据接口总宽度。

例如 256-bit 就相当于32 Byte的数据通道。如果显存数据速率为16Gb/s，那么理论带宽就是：

16Gb/s × 256 ÷ 8 = 512GB/s

所以以后看到一张显卡的显存参数时，可以同时关注两个东西：显存数据速率和显存总位宽。两者共同决定理论显存带宽。

这也解释了为什么 GDDR 不能简单理解成“把普通 DDR 的频率提高”。如果只是不断提高速度，功耗、信号完整性等问题都会越来越明显；如果只是增加位宽，又会增加显存颗粒数量、PCB 走线和系统成本。因此实际的 GDDR 演进，需要同时考虑速度、位宽、功耗、信号和封装。

显卡上的 GDDR 通常不会像普通 DDR 那样做成可以插拔的内存条，而是直接焊接在 GPU 所在的 PCB 上，并尽可能缩短 GPU 与显存之间的高速连接路径。原因很简单：当信号速度越来越高以后，连接距离、PCB 走线以及连接器都会影响信号质量。

GDDR 的发展也不仅仅是不断提高频率。到了更高速的显存，信号传输方式本身也开始发生变化。例如 GDDR6X 引入了 PAM4，也就是四电平信号技术。传统二进制信号可以简单理解为两个电平，对应0和1；PAM4使用四个电平，使一个符号能够携带2 bit信息，因此可以在不简单把信号频率翻倍的情况下，提高每个引脚的数据传输能力。

这说明高速 Memory 的发展已经不只是“把频率做高”，而是逐渐涉及内部数据通路、高速 I/O、信号编码、PCB 和封装等整个系统。

GDDR和普通DDR，究竟有什么区别？

把前面的内容放在一起看，两者的区别就比较清楚了。

普通 DDR 更像是面向通用计算系统的系统内存，需要兼顾容量、延迟、扩展性、模块化和系统兼容性。GDDR 则是面向高带宽数据吞吐的专用显存，更强调高速 I/O、较高的数据传输速率，以及 GPU 与显存之间的大量并行数据传输。

因此，GPU 不直接使用普通 DDR，并不是因为普通 DDR “不够先进”，而是因为两者解决的问题不同。普通 DDR 是为了让 CPU 等通用处理器方便、高效地使用系统内存；GDDR 则是为了让 GPU 在进行大量并行计算时，能够持续获得足够的数据。

如果用一个简单的比喻来理解，普通 DDR 更像一个综合仓库，而 GDDR 更像一条专门为大型数据运输设计的高速物流通道。两者都在运输数据，但面对的工作方式不同。

不过，GDDR 的路线也并不是没有限制。

如果 GPU 的计算能力继续提高，想要获得更高的显存带宽，就需要不断增加显存数据速率、接口数量以及 PCB 上的高速连接规模。但 PCB 空间、功耗和信号完整性都会逐渐成为新的限制。

于是，Memory 又出现了另一种思路：不再只是把更多 DRAM 颗粒平铺在 GPU 周围，而是把 DRAM 垂直堆叠起来，再通过先进封装让 Memory 与 GPU 更紧密地连接。

这就是 HBM 出现的重要背景。

从 DDR 到 LPDDR、GDDR，再到 HBM，并不是简单的一代代“升级关系”，而是针对不同计算平台和不同需求形成的几条 Memory 路线。

DDR解决通用系统内存问题，LPDDR重点解决移动设备的功耗与带宽平衡，GDDR重点解决 GPU 的高带宽需求，而 HBM 则进一步通过 DRAM 堆叠和先进封装，把内存带宽推向更高水平。

下一篇，我们继续讲 HBM。重点不只是知道 HBM 是“高带宽内存”，而是要弄清楚一个更重要的问题：

为什么把 DRAM 一层一层堆起来，就能够解决 AI GPU 对超高内存带宽的需求？
