半导体：现代技术的基石与制造全解析
在数字化与智能化的浪潮中，半导体作为幕后英雄，默默支撑着智能设备的高效运转，助力人类攻克技术难题。它是现代技术的基石，也是驱动现代生活不可或缺的核心动力。
什么是半导体？
“半导体”指电导率介于绝缘体和导体之间的材料，既能传导也能阻断电流。在实际应用中，该词常指代使用此类材料制成的集成电路（IC），即计算机芯片。硅是最常见的半导体材料，也是芯片的主要成分。
半导体芯片虽小如指甲盖，却是迄今为止最复杂的产品之一。一块普通芯片厚度仅约1毫米，却包含近30层组件和互连导线，由数十亿个微型开关（晶体管）构成复杂电路，共同实现其功能。
半导体制造全流程
第一步：制造掩模
芯片设计师提供数字设计蓝图，掩膜工程师将其输入机器，转化为光刻图案并复制到6英寸x6英寸、厚0.25英寸的方形石英片上，这些石英片即为掩膜（Mask）。制造一块芯片的所有层级可能需要50多块掩膜。掩模制作完成后，将被运送至晶圆厂（Fab）进入下一环节。
第二步：制造芯片
在洁净室中，身着无尘服的技术人员利用高科技设备，在由沙子提取的硅制成的硅片上逐层制造电路和器件。通过光刻机，光线穿过掩膜，经透镜缩小后投射到硅片表面，复制电路图案。针对晶体管和互连导线的每一层，均需使用不同的掩膜重复此过程，最终在硅片上形成微小芯片。每块硅片可包含成百上千颗芯片。
第三步：分选预处理
金刚石锯将硅晶圆切割成数千个独立的矩形芯片。分选机器筛选出合格产品并卷装，随后送往封装测试工厂。
第四步：封装测试
技术人员对每颗芯片进行最终性能测试。通过测试的芯片将被安装在散热片和基板之间，形成整体封装。外部封装不仅保护芯片免受损坏、过热和污染，还在芯片与电路板之间建立电气连接。
第五步：物流分销
成品芯片通过物流直接发送给系统制造商等客户，或运往全球分销中心。在此处，芯片可能被装入托盘供给OEM（原始设备制造商），或单独包装用于零售市场。
半导体种类繁多
半导体类型多样，每种均有其独特用途，主要涵盖各类处理器架构。

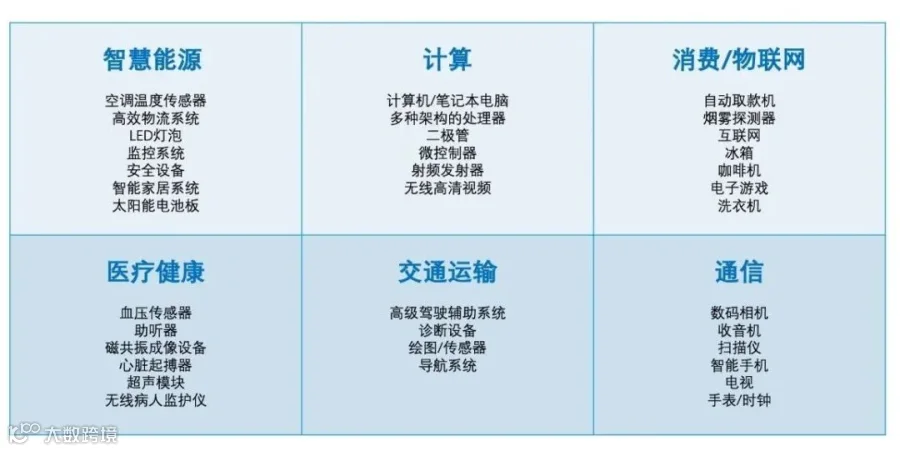

半导体无处不在
从电脑、手机、电视到汽车，日常生活中的众多设备均由半导体驱动。它不仅改善了生活质量，提高了生产力，更推动了全球经济增长。
