#内存学习 14｜UDIMM、RDIMM、LRDIMM到底有什么区别？——服务器内存为什么要加“Register”？

检芯外贸手札

2026-10-01

导读：把问题问清楚：什么平台、什么 DIMM 类型、什么容量、什么 Rank、什么颗粒组织、什么数据速率。只有这些条件逐渐明确以后，才真正进入准确的选型

前面我们讲到 DDR5 的 On-Die ECC 和系统级 ECC。如果客户进一步提出“我要 DDR5 ECC 内存”，这时候还不能马上确定具体的内存条，因为服务器内存还有一个非常重要的区别：UDIMM、RDIMM 和 LRDIMM。它们都可以出现在 ECC 内存体系中，但内部结构和适用场景并不一样。

很多人在看服务器内存时，会看到 32GB、64GB、128GB、ECC、x4、x8、2R 等参数，却容易忽略一个更基础的问题：这根内存条到底是怎么和内存控制器连接的？理解 UDIMM、RDIMM 和 LRDIMM，可以从这里开始。

UDIMM：内存控制器直接连接 DRAM

UDIMM 的全称是 Unbuffered DIMM，也就是无缓冲 DIMM。它的特点比较直观，内存控制器与 DIMM 上的 DRAM 之间没有额外的 Register 对地址、命令信号进行缓冲，因此结构相对简单，常见于普通 PC、工作站以及部分入门级服务器平台。

这里需要特别注意，UDIMM 并不等于非 ECC。实际上也存在 ECC UDIMM。所以，UDIMM 和 ECC 其实是在描述两个不同的维度：UDIMM 描述的是内存模块的结构，而 ECC 描述的是数据可靠性机制。看到“ECC”时，不能因此判断它一定是 RDIMM；看到“UDIMM”时，也不能认为它一定没有 ECC。

RDIMM：在中间增加 Register

RDIMM 的全称是 Registered DIMM。与 UDIMM 最大的区别，是 DIMM 上增加了用于地址和命令信号缓冲的 Register。简单来说，内存控制器不再直接面对 DIMM 上全部 DRAM 的地址和命令负载，而是在中间增加了一层缓冲。

这里还有一个容易产生误解的地方：Register 并不是把所有数据都“存下来，再传给 DRAM”。它主要作用于地址和命令路径，数据路径并不是简单地经过 Register 后再传输。因此，把 RDIMM 理解成普通意义上的“数据中转缓存”并不准确。

当服务器需要安装很多内存条时，内存控制器面对的负载会不断增加。如果所有 DRAM 都直接连接到内存控制器，随着 DIMM 数量和 DRAM 数量增加，信号完整性以及整个系统的设计都会变得更加困难。RDIMM 通过 Register 对部分控制信号进行缓冲，可以减轻内存控制器直接面对大量 DRAM 负载的压力，因此更适合服务器以及需要较大内存容量的系统。

所以，RDIMM 的重点并不是让单根内存“跑得更快”，而是让整个内存系统更容易扩展。这也是 RDIMM 在服务器领域非常常见的原因。

LRDIMM 又是什么？

LRDIMM 是 Load-Reduced DIMM。从名字就可以看出来，它进一步针对内存系统的负载进行降低。与 RDIMM 相比，LRDIMM 使用更加复杂的缓冲架构，使内存控制器看到的负载进一步降低，从而帮助服务器支持更高的单条容量以及更大的整体内存容量。

如果把三者放在一起理解，UDIMM 的结构最直接，内存控制器直接连接 DRAM；RDIMM 在地址和命令路径上增加 Register；LRDIMM 则进一步通过缓冲和数据管理方式降低内存系统的负载。它们的设计重点并不是简单的“速度越来越快”，而是随着内存容量和数量增加，如何让内存控制器能够稳定地管理更多 DRAM。

RDIMM 是不是一定比 UDIMM 快？

不能这样理解，这是实际选型中很容易出现的误区。UDIMM、RDIMM 和 LRDIMM 的核心区别主要在于模块架构和系统扩展能力，而不是简单的速度等级。

例如，一根 DDR5-5600 RDIMM，并不能仅仅因为是 RDIMM，就认为它一定比 DDR5-5600 UDIMM 更快。实际系统性能还受到数据速率、内存通道数量、Rank、容量、CPU 内存控制器以及平台设计等多个因素影响。

因此，看到“RDIMM”时，更应该想到的是服务器平台的内存扩展方式，而不是简单理解成“更高速的内存”。

三种内存能不能混用？

通常不能简单混用。这是采购和维修服务器时非常重要的一点，因为服务器平台的内存控制器需要支持相应的 DIMM 类型。

例如，支持 RDIMM 的平台并不代表可以随便插 UDIMM；同样，支持 LRDIMM 的平台，也不能简单理解成 RDIMM 和 LRDIMM 可以任意混装。具体能不能使用，需要结合服务器主板、CPU 内存控制器以及厂商的平台规格来判断。

因此，在实际询价中，如果客户只说“DDR5 + ECC + 64GB”，这个信息远远不够。除了容量、速率和 ECC，还需要进一步确认它到底是 UDIMM、RDIMM 还是 LRDIMM，以及服务器使用的具体平台。

这和前面的 Rank、x4/x8 有什么关系？

到了这里，前面学过的知识就开始真正串起来了。

例如客户询价一条64GB DDR5 ECC 5600，这个描述其实还不完整。进一步可能需要确认 RDIMM 还是 UDIMM、x4 还是 x8、1R 还是 2R、使用什么 DRAM Density，以及具体的 CPU 或 Server Platform。

这些参数之间并不是互相独立的。DRAM Density 决定颗粒容量；x4、x8、x16 描述颗粒的数据宽度；Rank 描述 DRAM 如何组织成系统可访问的数据组；ECC 涉及数据可靠性；而 UDIMM、RDIMM、LRDIMM 则进一步决定 DIMM 如何与内存控制器连接，以及整个系统能够扩展到什么规模。

所以，真正理解一根服务器内存，并不是记住几个缩写，而是把这些参数放到同一个系统里去看。

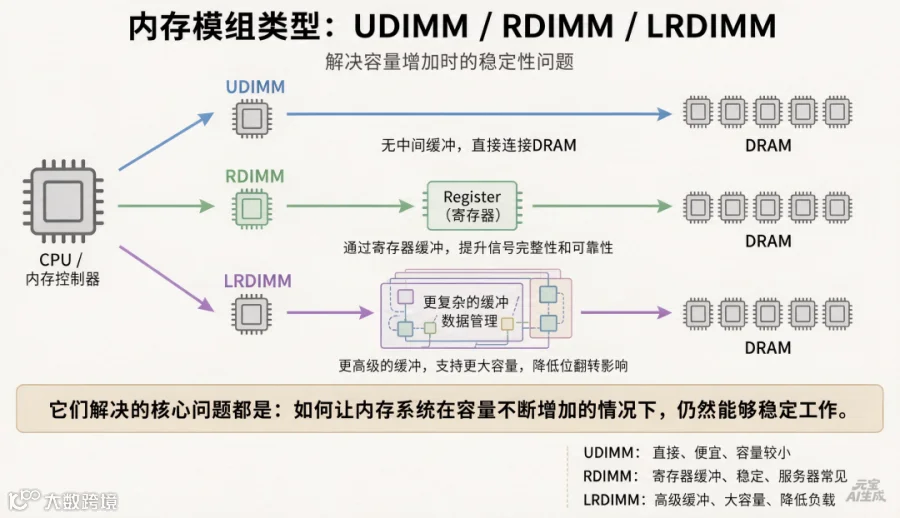

用一张图理解三者

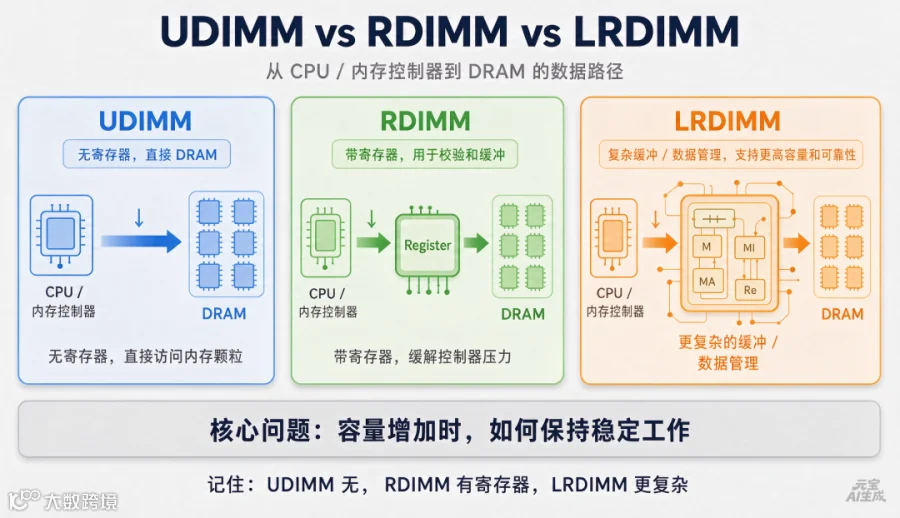

可以把三种结构简单理解为：UDIMM 是内存控制器直接面对 DRAM；RDIMM 是在地址和命令路径上增加 Register；LRDIMM 则进一步通过更复杂的缓冲架构降低内存系统的负载。它们并不是简单的“低、中、高”三个速度等级，而是针对不同系统规模和内存配置所设计的不同模块架构。

如果把它们放回整个服务器系统来看，真正需要关注的不是某一个缩写本身，而是内存控制器如何面对越来越多的 DRAM，以及整个内存系统如何在容量扩大之后仍然保持稳定运行。

从“内存条”看到“内存系统”

前面几篇我们一直在从不同角度拆解 DDR5。Density 告诉我们颗粒能存多少数据；x4、x8、x16 告诉我们颗粒的数据宽度；Rank 告诉我们 DRAM 如何组织成系统可访问的数据组；Sub-channel 让我们看到 DDR5 的通道结构；PMIC 让我们看到内存条上的电源管理；On-Die ECC 和系统级 ECC，则让我们看到数据可靠性。

到了 UDIMM、RDIMM、LRDIMM，我们又进一步看到，内存条本身并不是孤立工作的。它最终要和 CPU 的内存控制器、主板以及整个服务器平台配合。

所以，当客户说“我要一根 64GB DDR5 ECC”时，真正需要做的并不是马上找一个料号，而是继续把问题问清楚：什么平台、什么 DIMM 类型、什么容量、什么 Rank、什么颗粒组织、什么数据速率。只有这些条件逐渐明确以后，才真正进入准确的选型。

这也是从“会看内存参数”，走向“会做内存选型”的一步。
