1. 引言
纬地软件的路幅宽度数据文件（*.wid）是由设计向导自动生成的，该文件控制当前道路项目的路幅左右侧宽度分段变化情况。用户针对实际项目情况，可对路幅宽度数据文件进行相应的编辑和修改。

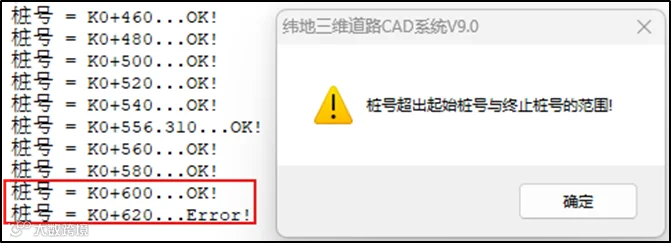

有部分用户在手工编辑路幅宽度数据文件后，进行路基设计计算，发现系统弹出“桩号超出起始桩号与终止桩号的范围”这个提示，如下图1。
图1 用户遇到的问题
但是检查了路幅宽度数据文件的起终点桩号，也没发现有桩号超出起终点桩号范围。究竟是什么原因造成路基计算过程中弹出这个提示呢？以下我们对该问题产生的原因以及需要注意的事项进行说明。
2. 桩号超出起始桩号与终止桩号范围问题解析
纬地路幅宽度数据文件（*.wid）中的每一个数据含义，相信大家都非常熟悉了，这里就不做详细说明了，路幅宽度数据文件格式如下图2所示。
图2 纬地路幅宽度数据文件
（1）出现此类问题的原因
由图2可以看出，纬地路幅宽度数据文件每两行为一组，表示这一段桩号区间内的路幅宽度变化情况。该文件桩号区间数组必须成对出现，且桩号区间要连续。
在日常技术支持问题处理过程中，我们发现有不少用户在手工编辑或修改路幅宽度数据文件后，做路基设计计算就弹出“桩号超出起始桩号与终止桩号”的问题。究其原因，就是在修改或编辑宽度数据文件时，由于疏忽或者其他操作，使得桩号区间不连续造成的。
如下图3所示，左侧第一组宽度数据文件桩号区间为0到600，第二组数据桩号直接突变为983.934（根据以往接触的用户问题，可能是由于疏忽写错了桩号，也有可能是粘贴时漏掉了某一组或几组数据），这样就导致桩号600到983.934桩号区间没有左侧路幅宽度数据信息。因此在做路基设计计算时，系统就无法提取600至983.934之间的横断面桩号左侧路幅宽度信息，即弹出“桩号超出起始桩号与终止桩号范围”的提示。
图3 路幅宽度数据突变或漏写情况
（2）检查系统提示的出错信息完成修正
细心的用户可能已经发现了，在做路基设计计算弹出“桩号超出起始桩号与终止桩号范围”提示时，单击弹窗中的确定按钮，CAD命令行即提示XX桩号出错的信息，如下图4所示。用户可根据错误桩号信息，打开纬地路幅宽度数据文件，定位至对应桩号区间检查相应的宽度数据文件，并将宽度数据文件修改或补充完整后保存，然后再进行路基设计计算即可。
图4 CAD命令行提示具体出错桩号
这里我们再次提醒纬地软件的用户朋友们：路幅宽度数据文件桩号区间数组必须成对出现，且桩号区间要连续。
3. 小结
通过上述对 “桩号超出起始桩号与终止桩号范围” 报错问题的分析和说明，可以看到：只要严格遵循纬地软件设计数据文件格式，规范、完整地编写设计数据文件，基本就能够从源头规避此类问题。
若因人为输入疏忽、数据疏漏等原因，造成设计数据文件桩号区间不连续等问题，软件也会在对应计算、绘图等过程中反馈异常桩号信息。用户只需根据该信息定位并核查对应设计数据文件，修正错误数据、补齐缺失数据，保存更新文件后重新执行相关计算操作，即可顺利完成后续设计工作。
“寓精于简，勇于创新”是纬地软件秉持的研发理念。欢迎各行业用户朋友，继续向我们反馈软件应用过程中的各类问题和建议！
