一、前言
商用厨房的立面图设计是厨房工程设计方案中一个很重要的部分，主要在星级酒店和连锁餐饮项目中。特别是连锁餐饮更加需要立面图，很多连锁餐饮都是开在商场店，甚至设计方、设备供货方和施工安装方是不同的单位，那么如何能够让安装方读懂设备具体的安装位置和高度。立面的就能更好的表达这些安装的细节，因此现在做餐饮项目的业主单位都要求要提供设计图纸的立面图。但是传统设计立面图非常麻烦，需要设计师对照平面图纸，手动临摹轮廓、逐台绘制每一台设备立面，不仅绘图工作量大、耗时长，还极易出现平面布局与立面图纸信息错位、尺寸对不上的问题，反复校对修改占用大量设计时间。
针对这个绘图难题，水纹商厨 CAD&3D 设计软件开发了自动生成立面图的功能。水纹商厨设计软件通过拾取平面设备、划定投影范围、设定投影方向与墙体参数，能够基于平面图纸设备数据快速自动生成厨房设备立面图纸。软件实现平面与立面数据双向联动，当平面设备位置、型号发生变更，立面图可快速重新生成，大幅提升商用厨房立面施工图绘制效率，从根源上保障平面、立面两套图纸信息的一致性，降低设计出错风险。
二、功能详细说明
2.1 立面索引参数自定义
在水纹商厨设计软件中调用立面索引弹窗，可自定义填写索引编号、图纸说明、墙体高度，支持引线有无选项设置。索引符号自动生成在 CAD 图纸中，索引编号与后续生成的立面图一一对应，方便图纸查阅、图号管理。
2.2 拾取平面设备，设定立面投影边界
操作流程中先框选需要体现在立面图内的厨房设备，再指定立面图起点、终点，定义立面水平范围；同时指定投影方向，确定立面观察视角；最后拾取墙体起点与终点，完成墙体参数设置。水纹商厨CAD&3D设计软件读取平面设备的点位坐标，设备的安装点位信息会完整记录到立面索引当中。
2.3 平面点位联动，自动映射立面位置
平面设备带有生成点位信息，创建索引完成后，系统自动记录每一台设备在该立面视角下的空间位置。后续生成立面图时，设备会自动投影到立面视图当中，设备高度、相对水平位置自动匹配平面布局，不用人工手动摆放设备立面图块，保证平面和立面设备位置完全对应。这是水纹商厨设计软件在商用厨房设计出图环节的核心价值之一。
2.4 通过索引一键生成立面图

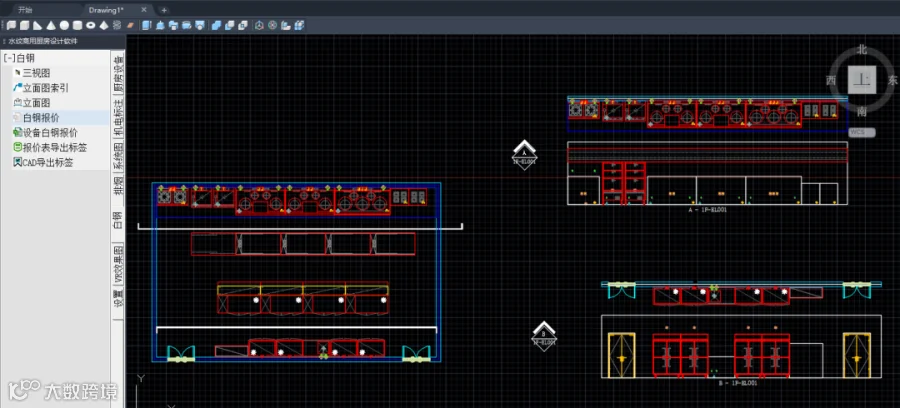

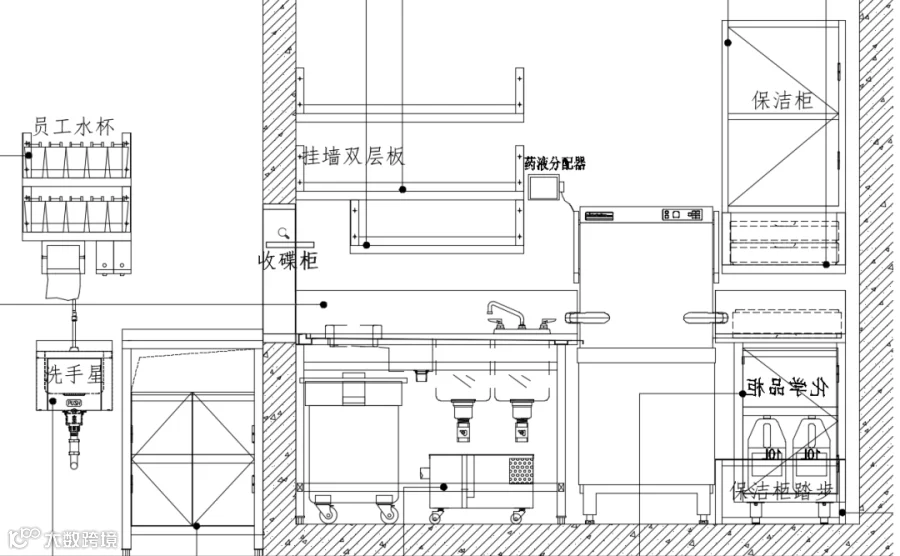

图纸上生成完成立面索引符号后，调用【立面图】功能，直接点击已创建好的立面索引标记，水纹商厨设计软件读取索引内保存的设备集合、墙高、投影方向、边界范围等全部参数，一键自动输出完整厨房设备立面图，立面图下方自动标注索引对应编号，实现“平面建索引，点索引出立面”。这也是水纹商用厨房设计软件相比通用 CAD 工具的高效之处。
2.5 多组立面索引支持
一张平面图纸可以创建多个不同的立面索引，对应不同墙面、不同视角的立面视图，分别生成多段立面图纸，满足商用厨房设计项目中多面墙体设备立面出图需求。
三、功能优势
立面图生成是水纹商用厨房设计软件的核心出图功能之一，与平面布局、机电点位、排烟系统等模块配合使用，形成完整的商用厨房设计图纸交付流程。
▪ 平立联动：由平面设备点位直接投影生成立面，设备位置自动对齐，减少平立面图纸对不上的绘图错误。
▪ 参数化索引管理：通过立面索引保存整套立面的全部配置，修改平面后可重新调用索引刷新立面。
▪ 操作高效：免去手动绘制设备立面、对齐尺寸的重复劳动，大幅缩短商用厨房设计立面施工图的绘制时间。
▪ 灵活可控：可自由选择需要显示的设备，自定义墙高、投影方向、引线样式，适配不同商用厨房设计项目的绘图规范。
▪ 多索引支持：支持多组立面索引，一张平面图生成多段不同墙体立面。
四、关于水纹商用厨房设计软件
水纹商厨CAD&3D设计软件是一款专为商用厨房设计开发的专业设计工具，涵盖厨房设备平面图布局，自动生成设备清单，机电点位图，厨房新风排烟图，电气、给排水系统图，3D 效果图，视频动画等全流程设计功能。创新科技，服务商厨，让商厨签单更容易！未来，我们将继续深耕水纹商用厨房设计领域，推出更多创新功能，助力行业数字化升级。
如需试用软件，欢迎后台留言，可获取水纹商厨CAD&3D设计软件的立面图生成功能演示。
