一文搞懂MES、ERP、SCADA、DCS、WMS、APS、PLM、QMS、EAM、LIMS、EMS、CAPP、PDM、IIoT……各个系统【文末附全景图】

制造业信息系统繁多，缩写密集：MES、ERP、SCADA、DCS、WMS、APS、PLM 等，常令初学者与管理者感到困惑。

理清这些系统的关键在于掌握一张地图——ISA-95 / 普渡模型（Purdue Model）。

该模型将工厂架构自下而上划分为六层，每一层的系统解决不同维度的问题。

0、总纲：ISA-95 五层模型——先建地图，再看城市

一句话总结各层分工：L0-L2 管"设备和产线"（OT，运营技术），L3 管"车间和工厂"（OT 与 IT 的交界处），L4-L5 管"企业和生意"（IT，信息技术）。

以下自下而上，逐层解析。

一、L0 现场层：工厂的"五官和手脚"

这一层主要由物理硬件构成，是所有数据的源头。没有它，上层系统便是无米之炊。

1. 传感器与仪表

涵盖温度、压力、流量、液位、振动、位移变送器；称重模块、扭矩传感器等。离散制造侧重位置、计数与视觉；流程工业（如化工、冶金）侧重温度、压力与流量。

2. 执行器与驱动

包括调节阀、变频器（VFD）、伺服电机、气缸、电磁阀等。系统计算的决策在此转化为物理动作。

3. 自动识别

• 条码/二维码：成本低、可靠性高，仍是主流追溯载体；
• RFID：无需对准、可批量读取，适用于工装、料框、托盘级追踪，但成本较高。

4. 机器视觉

作为"质检之眼"，通过 2D/3D 相机结合算法进行缺陷检测、定位引导及读码。代表厂商包括基恩士、康耐视、海康机器人、凌云光等。这是 AI 在制造领域落地最成熟的场景之一。

5. 物流装备

包括 AGV/AMR（移动机器人）、堆垛机、输送线、立体仓库等，通常与 WMS/MES 联动运行。

二、L1 控制层：设备的大脑

1. PLC（可编程逻辑控制器）

离散制造的主力控制器，以毫秒级扫描周期执行逻辑控制（如电机启停、气缸动作）。编程语言遵循 IEC 61131-3 标准（梯形图/结构化文本）。

• 外资主流：西门子 S7-1200/1500、罗克韦尔 ControlLogix、三菱、欧姆龙；
• 国产主力：汇川、信捷、台达、中控。

2. DCS 控制器

过程工业（化工、石化、电力、冶金）的核心。与 PLC 的区别在于：DCS 面向"连续流程 + 回路控制"（维持温度、压力、流量稳定），而 PLC 面向"离散顺序逻辑"。现代 DCS 与高端 PLC 的界限正逐渐模糊。

3. CNC / 运动控制器

机床的大脑，负责多轴插补加工。代表厂商：发那科、西门子、海德汉、新代。

4. 机器人控制器

负责六轴机器人、SCARA 的运动与轨迹控制，通常与示教器一体化。"四大家族"为发那科、ABB、库卡、安川；国产代表包括埃斯顿、汇川、新时达。

三、L2 监控层：班长的"千里眼"

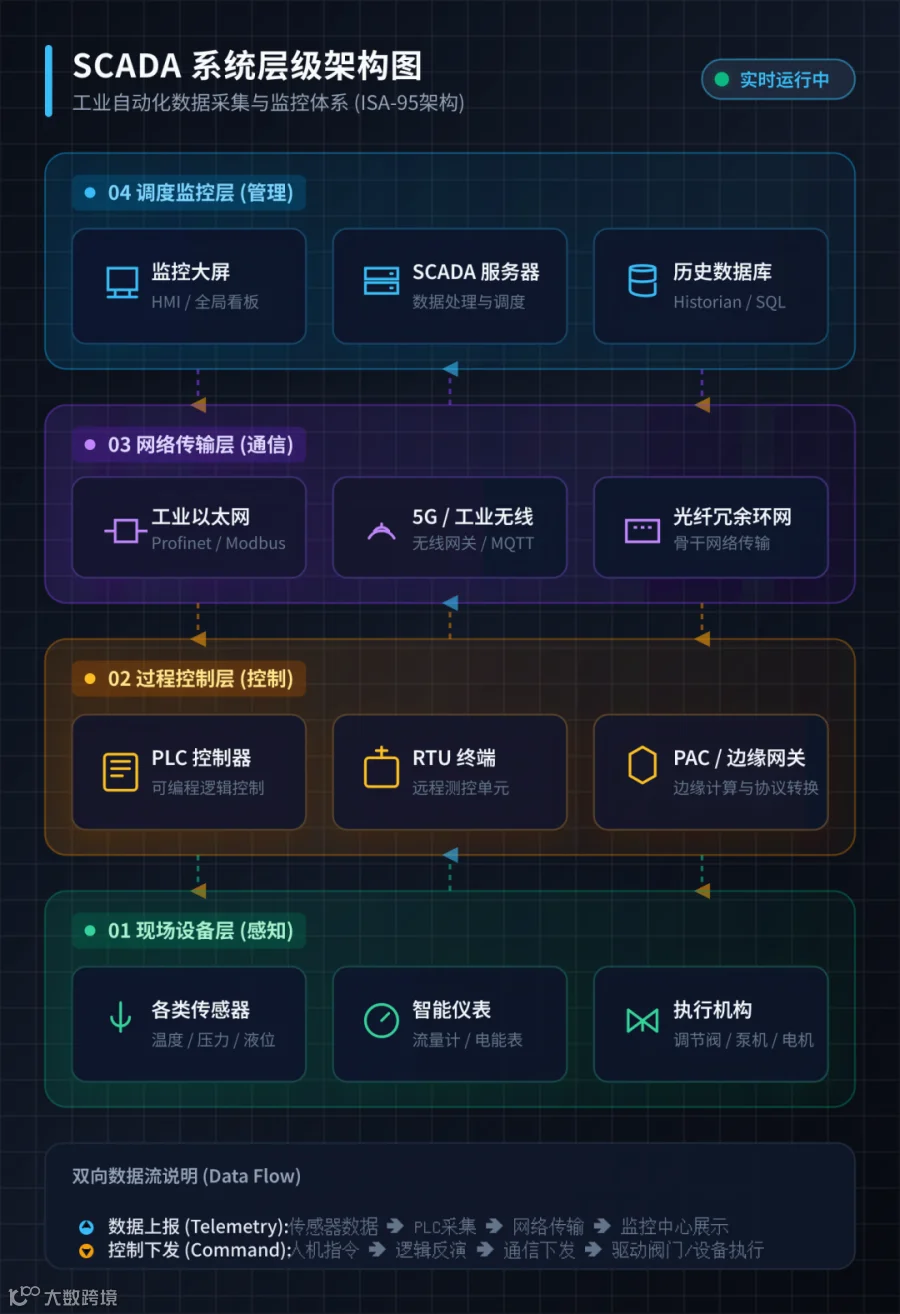

1. SCADA（数据采集与监视控制系统）

• 功能：从 PLC/仪表采集数据，生成工艺流程图，供操作员监视、下发指令、处理报警、查看历史曲线及报表；
• 场景：水务、电力、油气、楼宇等地理分散、点位海量的行业；
• 核心产品：西门子 WinCC、AVEVA InTouch、GE iFIX、罗克韦尔 FactoryTalk View、Ignition；国产包括组态王、MCGS、力控；
• 与 MES 关系：SCADA 负责"看和控"，是 MES 重要的数据来源；MES 负责"生产组织和追溯"。

2. DCS（分散控制系统）

上接 L1 控制器，自带 L2 监控界面，是流程工业"控制+监控"的一体化解决方案。四大品牌：霍尼韦尔 Experion、横河 CENTUM、艾默生 DeltaV、ABB Ability；国产代表：中控 SUPCON、和利时。

3. HMI（人机界面）

即设备旁的触摸屏，供操作工查看产量、修改参数、确认报警。小型系统使用独立 HMI，大型系统则由 SCADA/DCS 统一提供。

四、L3 制造运营层：数字化车间的主战场

这是制造业数字化投入最大、难度最高、也最容易失败的环节。MOM（制造运营管理）是该层的总称，MES 是其核心系统。

1. MES（制造执行系统）——本层主角

定位：上接 ERP 生产计划，下接车间设备，将"计划"转化为"工单"并监督执行。业内共识：ERP 告诉工厂"要做什么"，MES 告诉工厂"怎么做、做得怎样"。

核心功能（基于 MESA 国际联盟定义的 11 大模块）：

1. 资源分配与状态：管理人、机、料、模具的位置及状态；
2. 工序详细排产：将工单下达至具体产线、工位及时间段；
3. 生产单元派工：明确每个工位的当日任务；
4. 文档控制：分发受控版本的电子工单、图纸、SOP 至工位屏；
5. 数据采集：通过人工、扫码或设备自动采集报工、产量、工时及参数；
6. 在制品跟踪（WIP）：追踪产品在各工序的流转路径；
7. 质量管理：涵盖首检、巡检、不良记录、返工返修及 SPC 统计过程控制；
8. 设备管理：分析 OEE（综合设备效率）、停机原因及报警；
9. 工艺管理：管理工艺路线及参数版本；
10. 绩效管理：统计班组/产线效率、良品率及交付达成率；
11. 人员管理：管理技能矩阵及资质（如焊工证、操作授权）。

关键能力：正反向追溯。这是 MES 的灵魂。在汽车、医疗、食品等行业，必须能快速回答："这批料的供应商是谁？用在哪些产品？"（正向）以及"这台车的零件由谁安装？设备参数是多少？"（反向）。缺乏 MES，追溯将极其困难。

主流厂商：

• 国际：西门子 Opcenter、达索 DELMIA Apriso、罗克韦尔 FactoryTalk、SAP Digital Manufacturing、GE Proficy、ABB Ability MES；
• 国产：鼎捷、用友精智、金蝶、赛意、黑湖智造、新核云、盘古信息、摩尔元数。

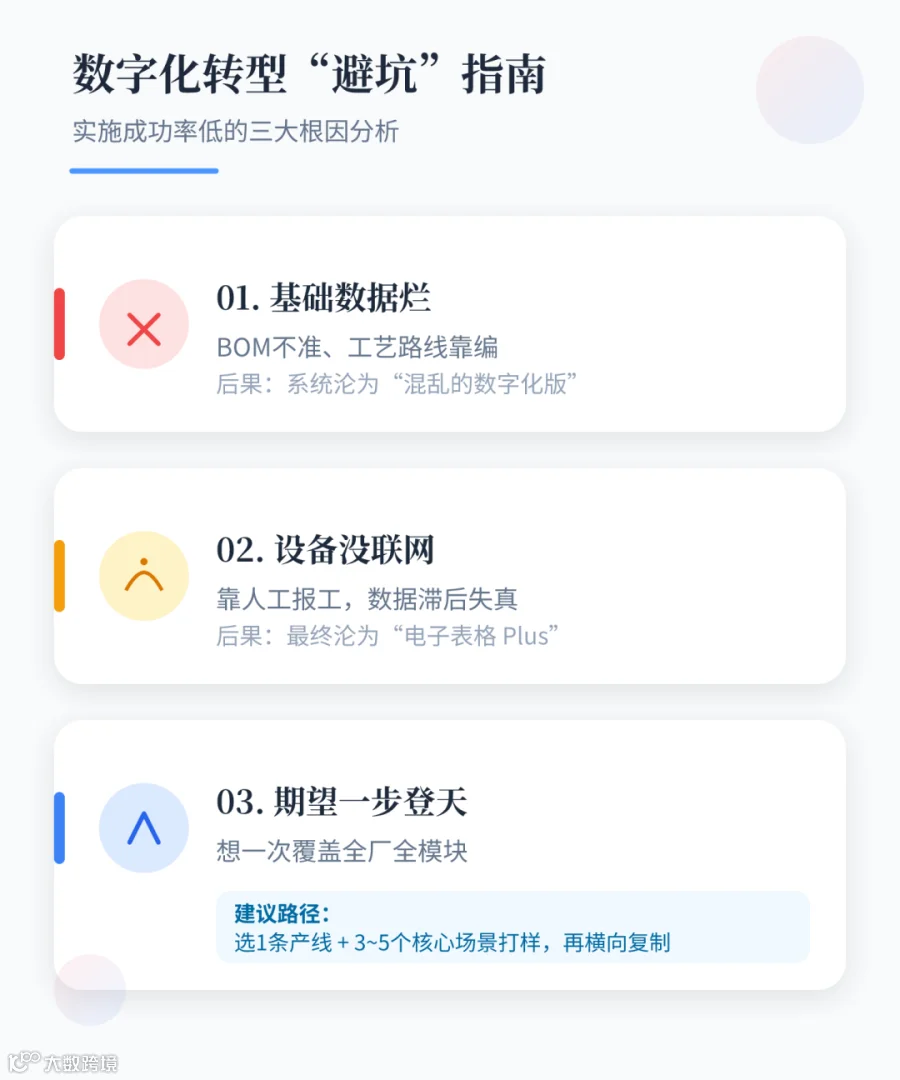

实施常见失败原因：

• 基础数据混乱：BOM 不准、工艺路线虚构，导致系统仅将混乱数字化；
• 设备未联网：依赖人工报工，数据滞后失真，沦为"电子表格 Plus"；
• 期望一步登天：建议先选取一条产线、几个核心场景（如报工、追溯、质量）打样，再横向复制。

2. MOM：MES 的"全家桶"升级版

MES 仅是 MOM 的子集。完整的制造运营包括生产执行（MES）、仓储物流（WMS）、质量（QMS）、设备维护（EAM）及实验室（LIMS）。Gartner 和 ARC 推行 MOM 概念，旨在纠正"只重生产执行，忽视仓储质量设备"的偏差。西门子 Opcenter、达索 DELMIA 均提供 MOM 套件。

3. WMS（仓储管理系统）

定位：管理"库"，包括库位、批次、先进先出及库存准确率。
核心功能：入库上架策略、波次拣选、盘点、批次/序列号管理，并与 AGV/立库/电子标签联动，实时同步 ERP/MES 库存。
与 ERP 区别：ERP 知道"有多少"，WMS 知道"在哪、先出哪批"。简言之，ERP 管账，WMS 管物。
厂商：国际 Manhattan、Blue Yonder、SAP EWM；国产富勒、唯智、科箭、巨沃。

4. QMS（质量管理系统）

定位：管理全链路质量体系，覆盖 IQC（来料）—IPQC（过程）—OQC（出货）—客诉。
核心功能：检验计划、不合格品处理（NCR）、8D 报告、CAPA、SPC、质量追溯及审核管理（IATF 16949、ISO 9001 合规）。
与 MES 关系：MES 质检偏"现场快判"，QMS 偏"体系闭环"。大企业通常两者并用，中小企业可用 MES 质量模块替代。

5. EAM / CMMS（设备资产管理系统）

定位：设备全生命周期的"健康档案"。
核心功能：点检保养计划、维修工单、备件库存、故障树分析、MTBF/MTTR 统计。高级应用包括基于振动/温度数据的预测性维护（PdM）。
厂商：IBM Maximo、SAP EAM、Infor；国产领值、易点易动。

6. LIMS（实验室信息管理系统）

定位：管理质检实验室内部流程，包括样品流转、任务分配、原始记录、报告生成及仪器数据自动采集。
场景：医药、化工、食品、第三方检测机构必备；离散制造通常较少使用。

7. EMS（能源管理系统）

定位：水、电、气、汽的分级计量与能耗分析。
趋势：在"双碳"政策及欧盟 CBAM 碳关税背景下，EMS 已从"省钱工具"转变为"合规刚需"，直接关联订单与出口。

8. Andon（安灯系统）

定位：现场异常呼叫系统。工位触发后，ANDON 板显示异常类型，联动班长、维修、质量、物料四方响应。
形态：可独立存在，但成熟做法是集成进 MES，沉淀异常数据以分析根本原因（如缺料或多发设备故障）。

五、L4 企业经营层：管"生意"的系统

1. ERP（企业资源计划）——本层主角

定位：企业中枢神经，围绕"订单到交付（OTD）"和"业财一体"运转。

核心模块：

• 财务：总账、应收应付、成本核算、固定资产；
• 供应链：采购、销售、库存；
• 生产制造：MRP（物料需求计划）根据订单和 BOM 计算采购及生产建议；主生产计划（MPS）；
• 其他：人力、项目、设备等扩展模块。

理解 ERP 的关键是 MRP：输入销售订单 → 展开 BOM → 净算库存缺口 → 生成采购申请和生产建议。它解决"要不要做、做多少、缺什么料"，但不解决"具体哪台设备何时做"（这是 APS 和 MES 的职责）。

厂商：SAP S/4HANA、Oracle、Infor；国产用友、金蝶、鼎捷、浪潮。选型建议：优先选择拥有行业模板和实施生态的厂商，而非单纯比较功能列表。

2. PLM（产品生命周期管理）——制造业第二大脑

定位：研发数据的唯一真相源，管理产品从概念、设计、工艺到退市的全生命周期数据。

核心功能：

• 图文档管理：CAD 图纸受控；
• BOM 管理：实现 EBOM（设计）→ PBOM（工艺）→ MBOM（制造）的演化与一致性；
• 变更管理（ECR/ECN/ECO）：确保设计变更后，生产端能及时切换版本，避免新旧料混用；
• 其他：项目管理、需求管理、合规管理。

与 ERP 分工：PLM 管"产品是什么"（设计态），ERP 管"生意怎么做"（交易态）。两者需打通：PLM 发布 EBOM → ERP 转 MBOM → MRP 算料。

厂商：达索 3DEXPERIENCE/ENOVIA、西门子 Teamcenter、PTC Windchill、SAP PLM；国产用友、鼎捷、华天、天喻。

PDM 是 PLM 的前身和子集，仅管理图文档和 BOM。小企业可从 PDM 起步，大企业需完整 PLM。

3. APS（高级计划排程）

定位：ERP 和 MES 之间的"最强大脑"。

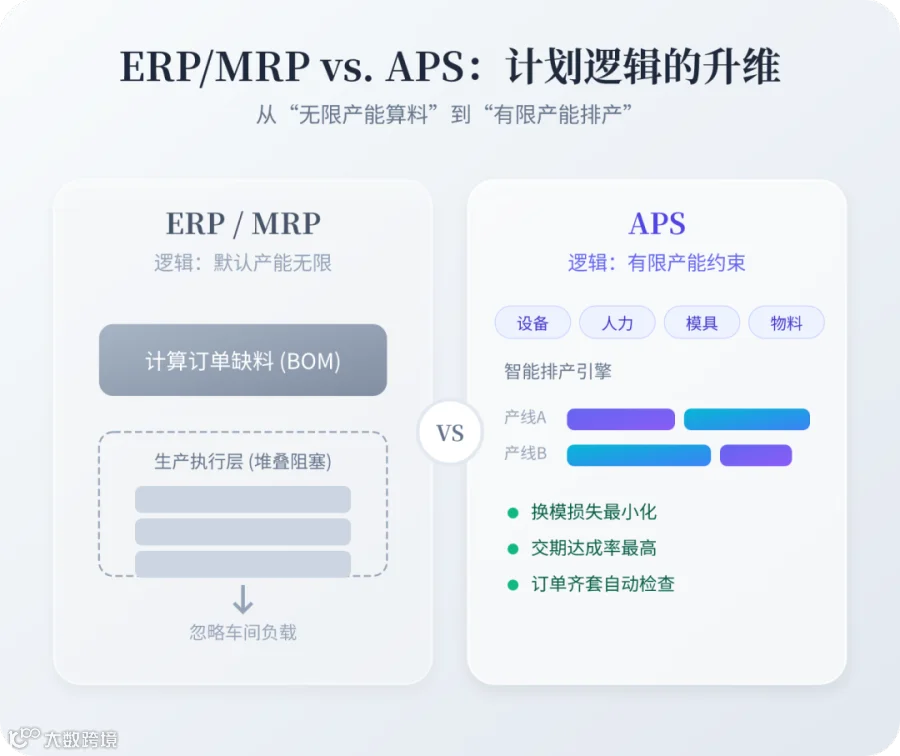

区别：ERP 的 MRP 假设产能无限，仅算物料缺口；APS 考虑有限产能约束（设备、人力、模具、物料齐套），进行优化排产，以最小化换模损失和交期违约。
算法：约束规划、遗传算法、混合整数规划。
厂商：Asprova、达索 DELMIA Ortems、PlanetTogether；国产永凯、易普优、悠桦林。AI 时代，APS 是机器学习优化的高价值落点。

4. 周边经营系统

• CRM：管理客户关系，包括线索、商机、报价及售后服务。主机厂与 Tier1 常通过客户门户协同预测和订单；
• SRM：管理供应商关系，包括寻源、招标、绩效评价及来料协同；
• SCM：供应链计划与协同，管理需求计划、库存网络优化及物流可视化；
• BI / 数据中台：跨系统取数进行经营分析，核心看板包括 OEE、交付达成率、库存周转、质量成本（COPQ）。

六、L5 协同层与横向大平台

1. SCM 协同 / 产业互联网

主机厂通过 EDI 或供应商门户，将订单和预测下发给 Tier1，Tier1 再传递给 Tier2，串联整条供应链。

2. IIoT 工业互联网平台

解决多品牌设备数据统一采集问题：边缘网关接入 PLC/机床/仪表 → 协议解析（OPC UA、Modbus 等）→ 数据清洗 → 上云。
平台：西门子 Insights Hub、PTC ThingWorx；国产树根互联根云、海尔卡奥斯、用友精智、阿里 supET、腾讯 WeMake。
与 MES 关系：数据量小可直接由 MES 采集；设备杂、点位多、跨工厂时，IIoT 平台作为统一接入层更具优势。

3. 数字孪生（Digital Twin）

三层用法：

• 产品孪生：虚拟样机仿真测试；
• 产线孪生：建厂前仿真验证产能和物流；
• 设备孪生：实时映射运行状态，用于监控和预测性维护。

注意：没有实时数据回流的 3D 大屏仅为"PPT 孪生"，缺乏实际价值。

七、产品研发线：另一条平行脉络

与设计制造相关的辅助"X系统"：

这条线的数据终点是 PLM 的 BOM，并喂给 ERP 和 MES。设计源头错误，将导致全链皆错。

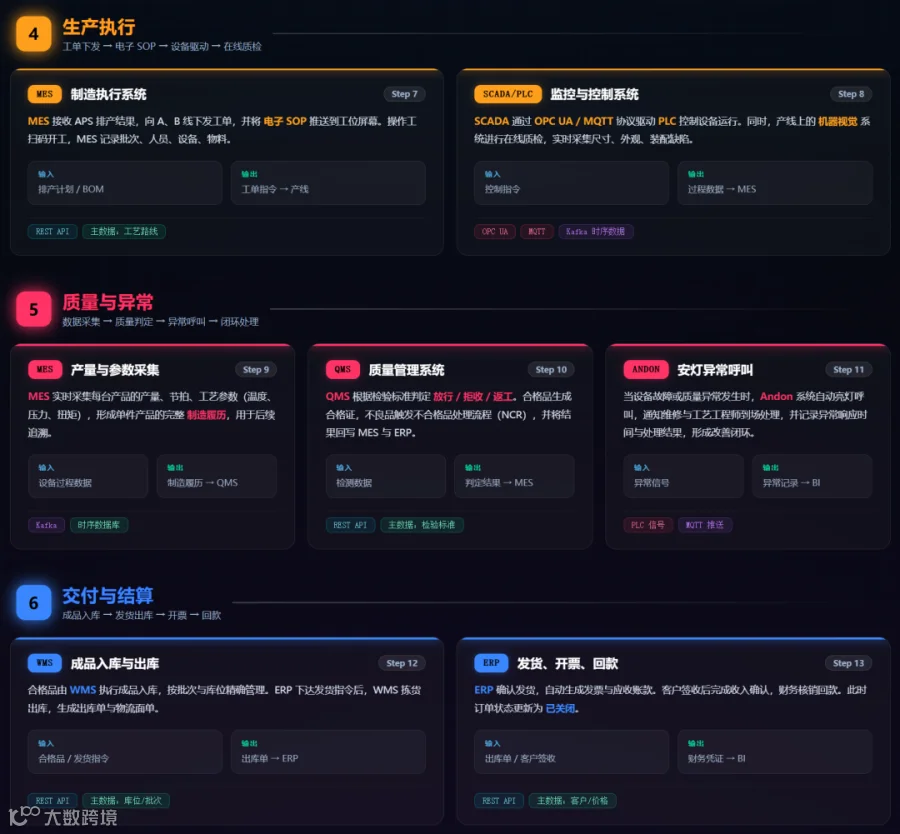

八、串起来：一张订单的旅程

以"客户下达 1000 台产品订单"为例，系统协作流程如下：

集成方式：系统间通过 API、中间库、消息队列（Kafka/RabbitMQ）、工业协议（OPC UA、MQTT）打通。主数据管理（MDM）确保"物料编码"在所有系统中一致，这是集成成败的地基。

九、选型与避坑：六条实战建议

1. 先治数据，再上系统：在 BOM 准确率、工艺路线、库存账实差异达标前，上 MES 等于将混乱高清化；
2. 按层补缺，不按名词采购：先盘点短板——交付差补 APS/MES，追溯差补 MES/WMS，变更乱补 PLM；
3. 先打样，再推广：选取一条产线、两三个核心场景（报工+追溯+质量）跑通三个月，再谈全厂推广；
4. 设备联网是硬前提：关键设备若无通讯接口或协议封闭，实时数据采集无从谈起；老设备可加装外置传感器或边缘网关；
5. 警惕"3D 大屏式数字化"：若数据更新延迟高、无法反控，多为面子工程；
6. 组织先行：系统改变的是工作习惯和权力结构。没有车间主任的深度参与，MES 上线即僵尸。

十、AI 时代的落点：这些系统正被如何改写

老系统不会消失，但角色正在演变：

• 机器视觉 + 深度学习：质检从"抽样人眼检"走向"全检"，利用异常检测解决缺陷样本少的问题；
• 预测性维护：EAM 从"按时保养"进化为"按健康度保养"，利用振动、温度、电流数据训练模型；
• AI 排产：APS 引入强化学习或运筹优化混合算法，应对插单和设备故障的动态重排；
• 大模型 + MES/ERP 对话式交互：班组长可通过自然语言提问（如"昨天 3 号线 OEE 下降原因？"），系统自动生成答案，告别繁琐报表；
• Agent 接管流程：异常发生 → Agent 自动定位原因 → 生成处置建议 → 低风险事项自动闭环，人工仅做审批；
• AI 工艺寻优：利用机器学习在约束条件下寻找注塑温度压力、机加工切削参数的最优组合，显性化老师傅经验。

规律不变：L0-L2 负责物理世界数字化，L3 负责组织生产，L4 负责组织生意；AI 则在每一层放大"感知—决策—执行"的速度和半径。

结语

制造业信息系统的本质，是将工厂从"黑箱"变为"玻璃房"：

• 传感器和 PLC 让机器开口说话；
• SCADA/MES 让车间过程可见、可控、可追溯；
• WMS/QMS/EAM 让物流、质量、设备各有其账；
• ERP/PLM/APS 让生意与设计在同一套数字事实中运转；
• IIoT 与 AI 则把这一切接上时代的电流。

名词每年翻新，地图百年不变：先看清你的工厂卡在哪一层，再决定买什么系统。上系统的顺序错了，钱花得越多，混乱越清晰。
