一台灵巧手用了几个月，拆开检查：脂还在，量也够，颜色看着也正常。但齿面已经磨出痕迹了。很多人第一反应是“润滑脂不行了”。但一种很可能的原因是，这个关节的齿面，长期没有真正进入过“全膜润滑”。它一直活在“边界”上。只是没人注意到。
有脂，不等于有全膜
我们默认的润滑模型，是“全膜润滑”：油膜足够厚，把齿面完全隔开，摩擦低、磨损小、寿命长。
这个模型在工业减速机里经常成立。转速高、负载稳定、油量充足，动压效应能把油膜“挤”出来，齿面确实被完整托起来。

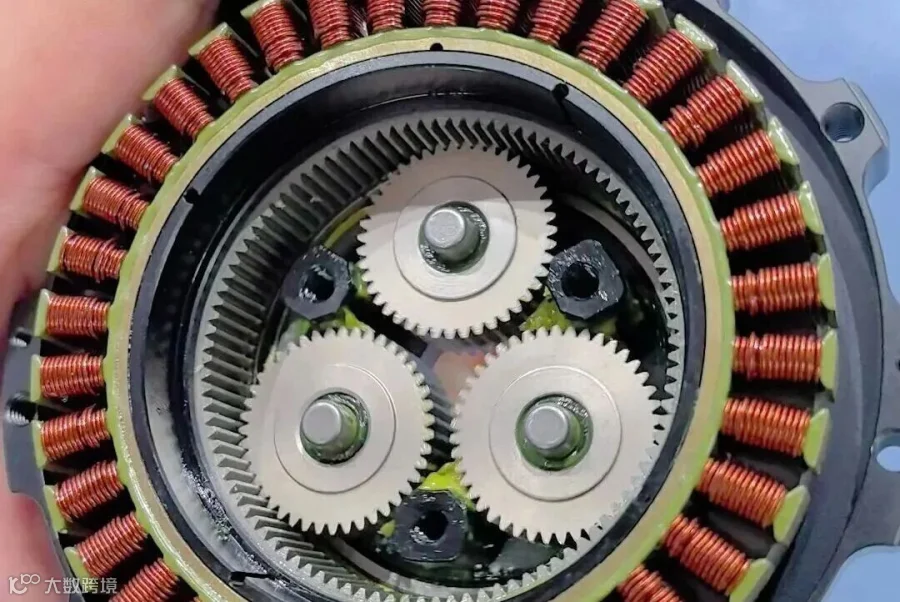

但微型关节的工况是反着来的。
转速低、负载大、频繁启停，再加上腔体小、脂量少，油膜常常薄到和齿面粗糙度一个量级。齿面那些微凸体，会穿过油膜直接碰在一起。
这种状态，叫混合摩擦。它不是偶发故障，是微型关节在真实工况下的日常。
三种状态，微型关节为什么总在后两种
润滑状态可以简单分成三种：
全膜润滑：油膜厚，齿面不接触，最好。
混合润滑：油膜薄，一部分载荷靠油膜，一部分靠齿面微凸体硬扛。
边界润滑：油膜基本失去承载能力，齿面靠一层极薄的边界膜保护。
微型关节为什么常常落在“混合”和“边界”这两档？四个原因，单独看都不起眼，叠在一起就是常态：
低速。 速度低了，动压效应弱，油膜建立不起来。
高负载。 载荷大了，油膜比厚下降——油膜厚度与齿面粗糙度的比值变小，微凸体更容易直接接触。
频繁启停。 每次启动都是从零速开始，油膜还没来得及形成，载荷已经压上来了。
间隙小、脂量少。 微型腔体里基础油析出量少，分油补充到接触区的速率低，油膜恢复慢。
所以很多微型关节，不是在“全膜”和“边界”之间来回切换，而是长期蹲在混合和边界这两个区域里。
关键问题是：很多人选脂时，是按“全膜润滑”的假设去选的。这个假设，一上来就错了。

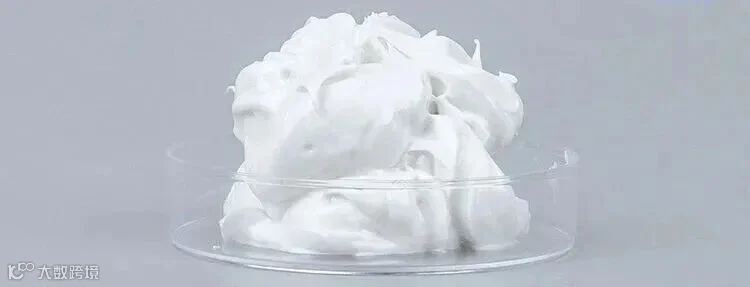

混合摩擦下，脂的真实工作逻辑变了
在全膜润滑的世界里，基础油黏度是主角。黏度够高，油膜够厚，齿面就安全。
但在混合和边界润滑里，情况反过来了。
基础油膜被压得很薄，真正扛住齿面接触的，是另外两样东西：
极压添加剂形成的边界膜。 它在齿面金属上形成一层很薄、但剪切强度很低的保护膜，让金属不直接碰金属。但这层膜是消耗品，每摩擦一次就消耗一点，需要持续补充。
固体润滑剂的物理铺展。 比如PTFE这类固体润滑剂，直接在齿面间铺开，形成物理隔离层。它不靠化学反应，但也不是完全不消耗——在反复剪切下，它会被挤出、破碎、流失，只是消耗速度远慢于化学边界膜。
这意味着，在混合摩擦状态下，选脂的重心应该变了：
不是“黏度够不够”，而是“边界膜够不够强、能不能持续”。
这也解释了为什么有些脂基础油黏度很高，但用在微型关节里还是磨——因为它根本没形成有效的边界保护膜。而有些脂黏度不高，但极压和固体润滑做得扎实，反而更耐造。
选脂逻辑，该从哪里开始变？
如果承认微型关节长期处于混合/边界润滑，那选脂至少要补上三个过去不太看的维度：
第一，边界润滑下的摩擦系数稳定性。
不是看基础油黏度，而是看脂在低速高载下，摩擦系数会不会突然往上跳。边界膜被消耗到临界状态时，微凸体接触比例会突然上升，摩擦系数会有一个阶跃式的增加。这不是“稳定性”问题，是边界膜的“临界失效”问题。
第二，极压膜的形成速度和耐久性。
频繁启停，意味着边界膜被反复破坏、重建。如果极压添加剂反应太慢，膜还没形成，下一次冲击就来了，齿面就会赤膊上阵。
第三，固体润滑的铺展和补充能力。
微型腔体脂量少，固体润滑剂被挤出接触区后，能不能及时回流、重新铺开，决定了边界润滑下保护能不能持续。
这三个维度，传统选型很少测。但它们才是混合摩擦状态下决定关节寿命的关键。
一个被忽视的连锁反应
混合摩擦还会带来一个隐蔽的后果：摩擦热更集中。
全膜润滑下，摩擦热分散在油膜里。边界润滑下，摩擦热集中在齿面微凸体接触点上，局部闪温可以比整体齿面温度高出几十到上百度，但持续时间极短。
这个局部高温，会加速基础油挥发、边界膜消耗、稠化剂老化。
更麻烦的是，这个循环从外面看不到。关节外壳温度可能不高，但齿面局部已经严重过热。等发现精度漂了、噪音大了，齿面已经回不去了。
所以混合摩擦不只是“磨损大一点”。它是一条链：油膜变薄 → 局部过热 → 齿面损伤 → 油膜更薄。选脂没选对，这条链会越转越快。
写在最后
微型关节的润滑，很多时候不是全膜润滑的工程，而是边界润滑的艺术。
行业里很多选型，还在用全膜润滑的框架，去套边界润滑的现实。这中间的错位，可能才是很多关节“看着有脂、其实在磨”的根因。
所以，选脂之前，先问自己一个问题：
我的关节，到底活在哪种摩擦状态里？
如果关节长期低速、高载、频繁启停，那边界润滑能力应该优先评估；如果关节转速较高、负载稳定，那传统“黏度优先”的选法可能仍然适用。
这个答案，可能和你一直想的不一样。
声明：我们尊重原创，也注重分享，感谢每一位作者的辛苦付出与创作。本文版权归文章作者所有，仅代表作者观点，不代表本公众号观点，仅供学习参考之用。本文不用于商业用途，仅为学习交流之用，如文中的内容、图片、音频、视频等存在第三方的在先知识产权，请及时联系我们删除，谢谢！
