导读：值得学习！

推荐公众号奥智生物，分享前沿组学技术、实用生信技能、数据挖掘思路

前段时间，在一篇 Nature plants 文章中看到一个精致的韦恩图组合图，如下图，非常值得学习！

（Nature plants，2026）

那么，如何绘制这样的韦恩图呢？使用 OmicShare 的动态韦恩图工具就可以轻松完成主体部分的绘制！

01

数据准备

OmicShare 的动态韦恩图工具支持两种类型的数据：元素数据和丰度数据。这里以元素数据文件为例，如下图，表格的每一列表示一个组，每一个单元格中的文本表示当前分组中的一个基因，列名为组名。

02

图形绘制

韦恩图工具的用法很简单，数据类型这里选择“元素数据文件”，点击选择文件按钮上传数据文件，然后点击提交任务按钮。

工具链接：

https://www.omicshare.com/tools/home/report/reportvenn.html

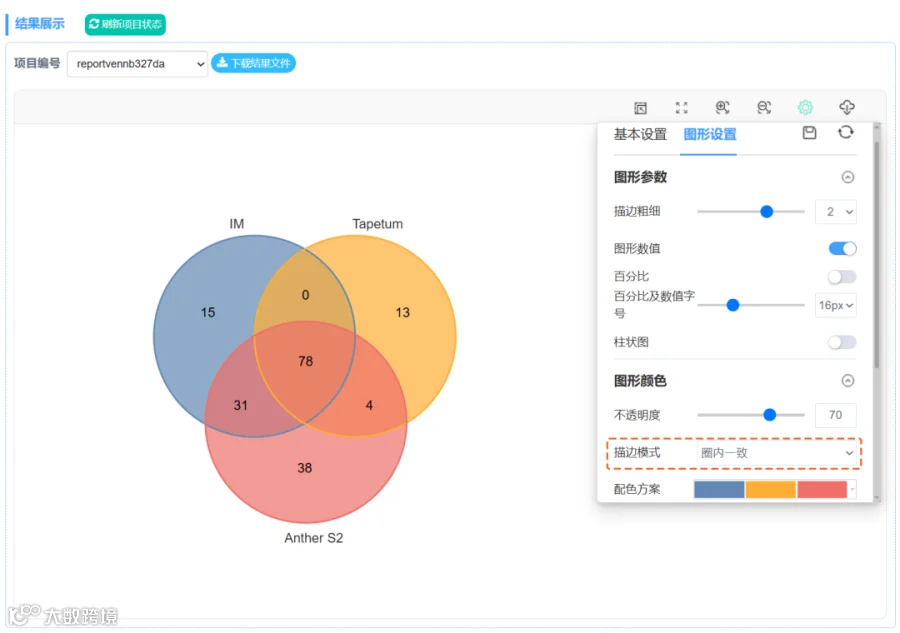

任务完成后，切换项目编号，即可查看初始的绘制效果，如下。我们可通过设置选项对图形进行个性化调整，比如修改韦恩图的配色方案、描边粗细和描边模式等，调整满意后下载 SVG 格式的图片文件。

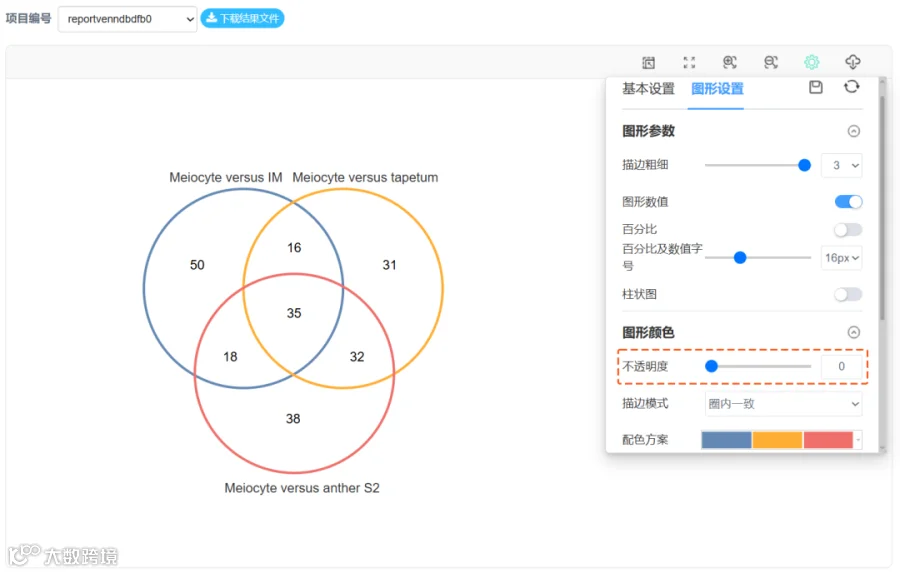

同样的方法，上传另一个数据文件进行韦恩图的绘制，将不透明度设置为0，得到下图这样的绘图效果，调整满意后下载 SVG 格式的图片文件。

03

图形调整

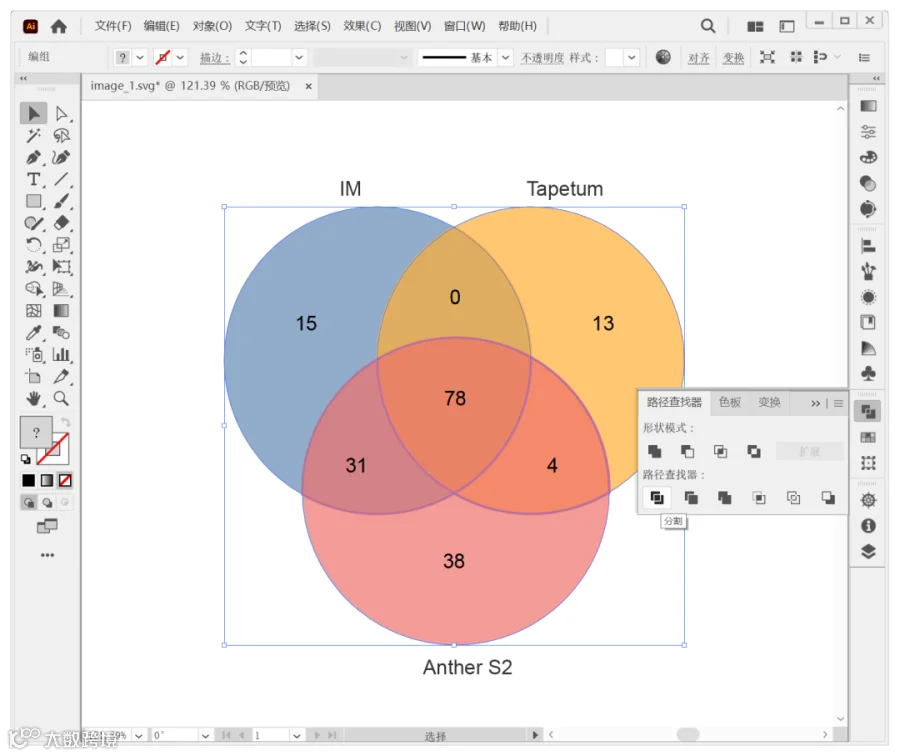

使用 Adobe illustrator 打开 SVG 格式的图片文件，选中韦恩图的三个圆形描边，通过路径查找器（Shift+Ctrl+F9）的分割功能将图形分割成多段，如下图。

将分割后的组合图形（描边）取消编组后，可删掉不需要的描边线条，如下图。

继续选中韦恩图中三个填充颜色的圆形，同样的方法，使用路径查找器对三个圆形进行分割，如下图。

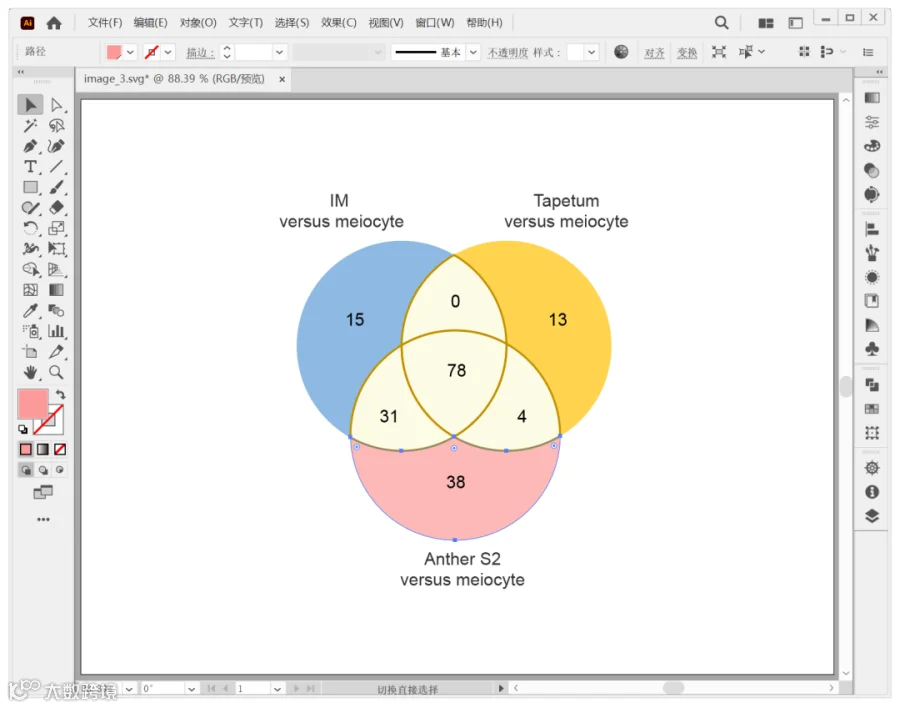

然后，我们就可以对分割后的图形进行填充颜色调整，并将剩下的描边设置为棕色，如下图，使用文本工具对分组标题进行修改。

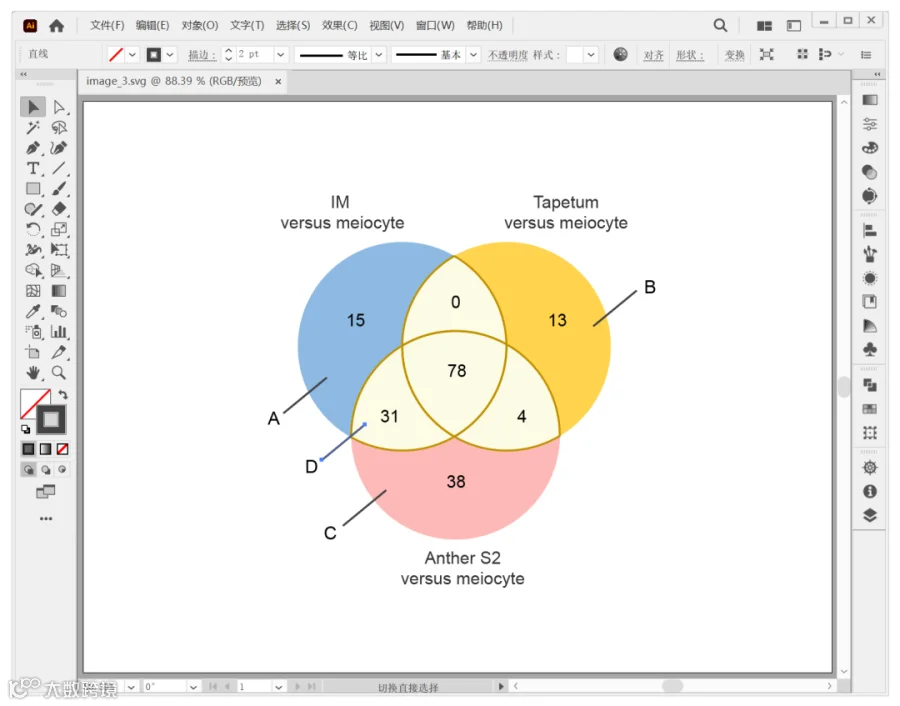

最后，使用直线段工具绘制指引线，并添加分组标签，如下图，然后保存为 SVG格式的矢量图文件。

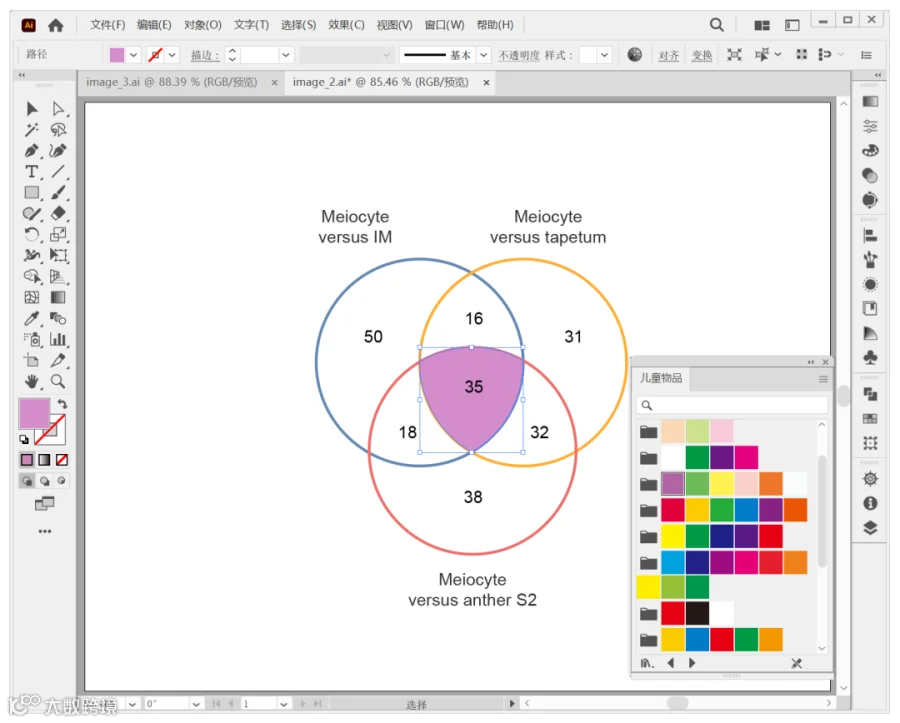

同样的方法，使用路径查找器的分割工具对第 2个韦恩图的组合图形进行分割，并对中间分割后的子图形填充为紫色，如下图。

同样的方法，添加指引线标签后，可复制到第一个韦恩图的画板中，如下图，使用画板工具可调整画板的大小和比例。

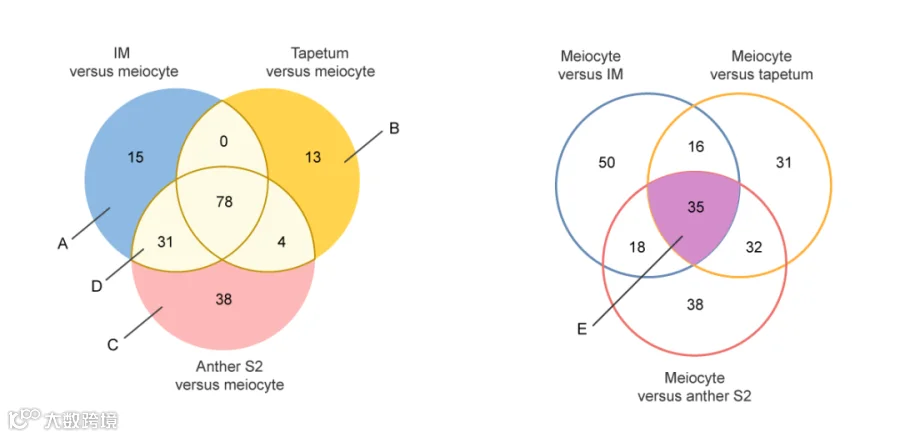

最终导出的组合图片效果如下：

参考文献：

https://doi.org/10.1038/s41477-026-02401-w
