Apple近期新增AirPods 5、Apple Watch Series 12 42mm/46mm、Apple Watch Ultra 4、iPhone 18 Pro及iPhone 18 Pro Max工程图纸。不过目前仍没有iPhone Duo的机械工程图。

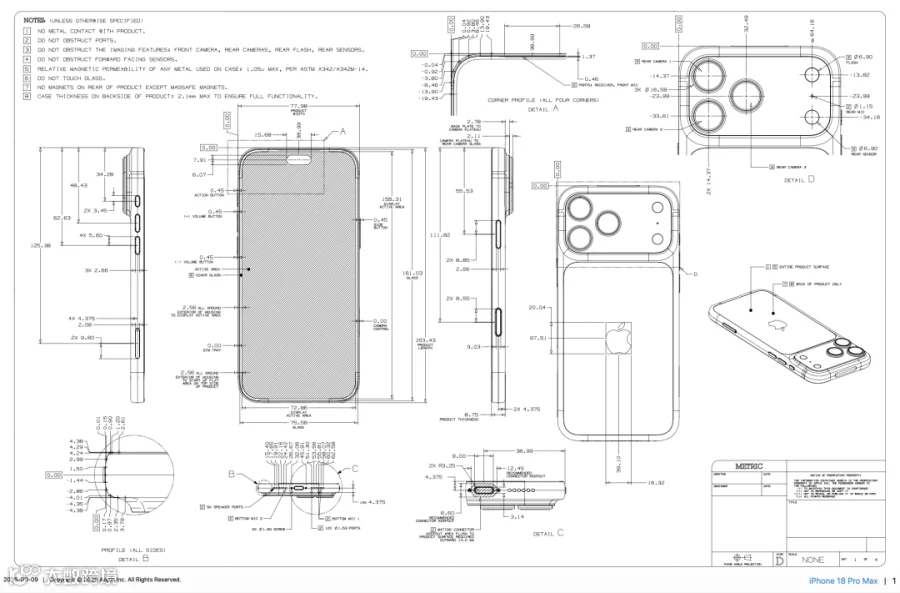

iPhone 18 Pro：前摄区域进一步收窄

iPhone 18 Pro整机外部轮廓与iPhone 17 Pro基本一致，更明显的调整位于屏幕顶部和后摄区域。

对照两代工程图，iPhone 17 Pro的Front Camera Keepout横向范围为19.74mm，iPhone 18 Pro缩小至15.68mm；Front Sensor以及Forward Facing Sensors对应的避让位置也重新调整。这里的Keepout不是Dynamic Island显示区域，而是摄像头和传感器正常工作时要求配件避开的机械、光学范围。

后置三颗摄像头的Camera Keepout Cone同样发生变化，包括摄像头与Cover Glass之间的避让高度以及不同镜头对应的光学锥角范围。保护壳和镜头保护件虽然可以继续沿用相近的整体外形，但后摄开孔不能直接按照iPhone 17 Pro图纸复制。

Camera Control、USB-C接口以及主要按键的位置变化不大，Apple仍为Camera Control分别规定普通保护壳和Thin-case两套避让范围。

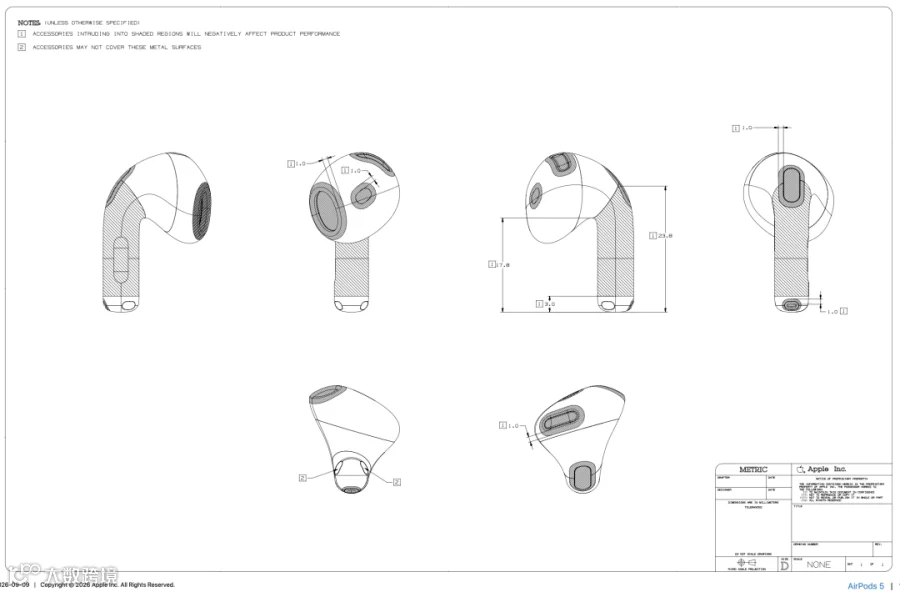

AirPods 5：直接兼容AirPods 4

AirPods 5的工程图最简单，Apple直接在文件首页注明“Compatible with AirPods 4”。两代产品继续使用相同的耳机主体轮廓、耳机柄、主要声学开孔以及Accessory Keepout设计。

因此，AirPods 4现有外部配件可以按照原有机械边界继续适配AirPods 5。这也是这批新品中Apple唯一直接在工程文件中注明与上一代兼容的产品。

Apple Watch Series 12：背部电气传感区域重新排列

Apple Watch Series 12的变化主要在背面。

Series 11背部仍采用四个集中的圆形光学传感窗口，工程图标出了“2X DO NOT OBSTRUCT ELECTRICAL SENSORS”；Series 12则改成环形、径向布局，并标出“32X DO NOT OBSTRUCT ELECTRICAL SENSORS”。这里的32X代表32处重复标注的电气感测区域，并不是32颗独立传感器。

Apple今年同时更换了Watch的Health Sensing System。Series 12和Ultra 4采用新的光学和电气心率传感器，其中光学传感器使用更大的高能效绿色LED，心率采样提高至每5秒一次，HRV最高可提升至此前24倍的测量频率。工程图中新的背部结构与这套传感硬件调整对应。

Series 12还有一个容易忽略的结构差异。今年新增珍珠白和深蓝色陶瓷表壳后，Apple没有让陶瓷版完全共用普通版本的图纸，而是在42mm工程文件中单独增加了Ceramic Case机械页，分别给出表壳轮廓和背部传感区域。

Apple Watch Ultra 4：外壳沿用，背部传感结构更换

Ultra 4的49mm主体轮廓与Ultra 3基本一致，Digital Crown、Action Button、扬声器、麦克风、表带接口以及Back Crystal外部尺寸均没有明显变化。

区别仍然集中在背面。Ultra 3中央是上一代集中式光学传感区域，Ultra 4改为与Series 12接近的径向结构，工程图同样标出了32处Electrical Sensor避让区域。Ultra 4也采用新的Health Sensing System，因此背部结构变化并不只是外观调整。

工程图还规定了配件设计边界

这些图纸除了画出产品轮廓，也直接规定了配件不能进入的位置。

iPhone 18 Pro图纸要求保护壳不得遮挡前后摄像头、Flash、Rear Sensor及Forward Facing Sensors；背部除MagSafe磁体外不得布置其他磁体，同时对Camera Control周围的开口和壳体边缘给出了单独的避让要求。

Apple Watch Series 12和Ultra 4的要求更集中在背面：保护壳不得遮挡Optical Sensors、不得接触Electrical Sensors、不得覆盖充电接口，同时禁止在指定结构中使用金属或铁磁性材料。新一代背部Electrical Sensor从少量集中区域改成径向分布后，与表背接触或包覆范围较大的保护壳、充电底座及一体式表带，需要按照新的Sensor Window重新留出空间。
