“打起鼓来，敲起锣哎，推着小车来送货，车上的东西实在是好啊！有文化学习的笔记本，钢笔、铅笔、文具盒，姑娘喜欢的小花布，小伙扎的线围脖~”
除了植物、建筑、动物。芯片里能画的涂鸦太多啦！吃喝玩乐，衣食住行，锅碗瓢盆… …今天这一期艺术番外，平台君为大家展示一下芯片里的“杂货铺”，钢笔风扇温度计，钥匙剪刀自行车，琳琅满目，应有尽有~
DS1821管芯LOGO（图源：IPBrain平台）
上图的风扇和温度计来自亚德诺DS1821。从管芯中的这两样物品可以猜测，这款芯片一定和温度相关，没错~它是一款可编程数字温度监控器/温度计单芯片。
下图为该芯片的带隙基准电路。
Bandgap电路（图源：IPBrain平台）
Bandgap POLY层图像（图源：IPBrain平台）
DS1821可作为独立的温度监视器(具有用户可编程门限)或8位温度传感器(1-Wire®数字接口)。温度监视门限储存在非易失存储器中，因此，DS1821可以在系统单机运行之前进行编程设置。
DS1821的工作温度范围为：-55°C至+125°C，在0°C至+85°C范围内提供±1°C的精度。与DS1821的数据通信通过漏极开路DQ引脚实现，该引脚还可用作温度监视器输出。
芯片简介（图源：Datasheet）
该芯片主要面向需要本地温度监测与阈值报警的嵌入式系统、工业控制模块及过温保护电路，其将数字传感与硬件比较器功能集成于单一器件的设计，在简化外围电路的同时降低了系统对主机资源的依赖。

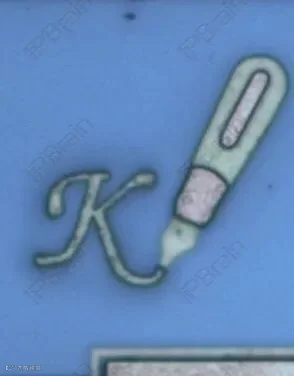

这支笔来自德国 iC-Haus（现 iC-Haus GmbH） iC-PR 系列里的一款微型反射式光电编码器iC-PR0464。画得还挺讲究——笔帽、笔夹、笔尖，一个不少。旁边还签了一个“K”，也许是设计师的小签名吧。
管芯LOGO（图源：IPBrain平台）
iC-PR系列是先进的光学、反射式、无透镜编码器集成电路，集成了高密度HD相控阵光电传感器和蓝色LED。它们提供高信号质量，并具有宽松的对准公差。可提供带或不带插值的差分数字ABZ输出，或带索引的模拟SIN/COS输出。
芯片简介（图源：Datasheet）
蓝增强型光电传感器适应嵌入式蓝色LED的短波长，并通过改善的信号对比度提供低抖动输出。
蓝色LED发射器和传感器的独特组装技术实现了低光学串扰。低噪声跨阻放大器采用配对布局以确保出色的通道匹配，用于将传感器信号转换为数百毫伏的电压。
芯片内部把蓝光 LED + 单芯片 HD 相位阵列光电传感器 + 低噪声放大 + 细分/输出逻辑全部封在一个无透镜（lensless）封装里。
工作时朝码盘/光栅打蓝光，接收反射条纹，直接吐出增量编码信号，省掉传统编码器那一套棱镜、透镜、分立光收发组件 。

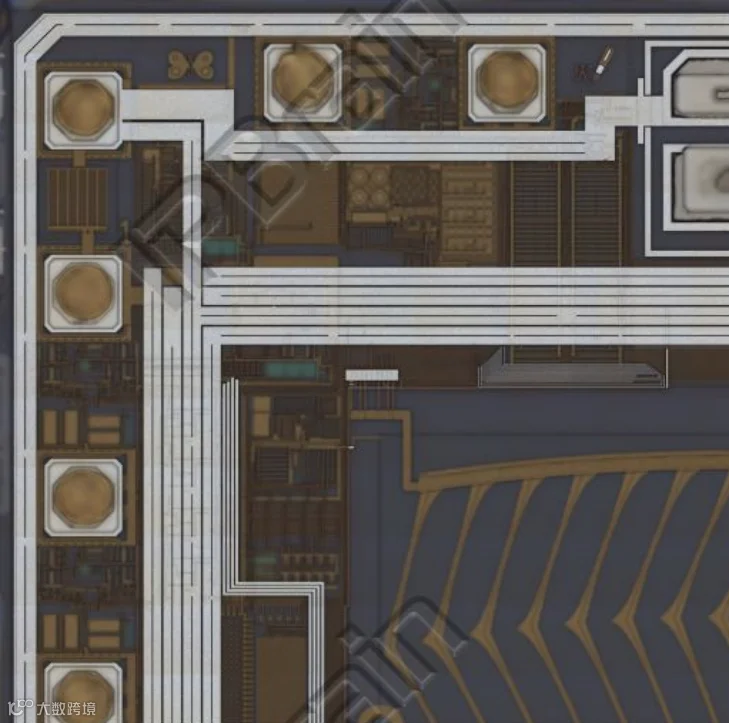

iC-PR0464部分概貌（图源：IPBrain平台）
在这枚芯片中，除了钢笔以外，还有一只小蝴蝶，不知道大家有没有找到它呢？
管芯LOGO（图源：IPBrain平台）

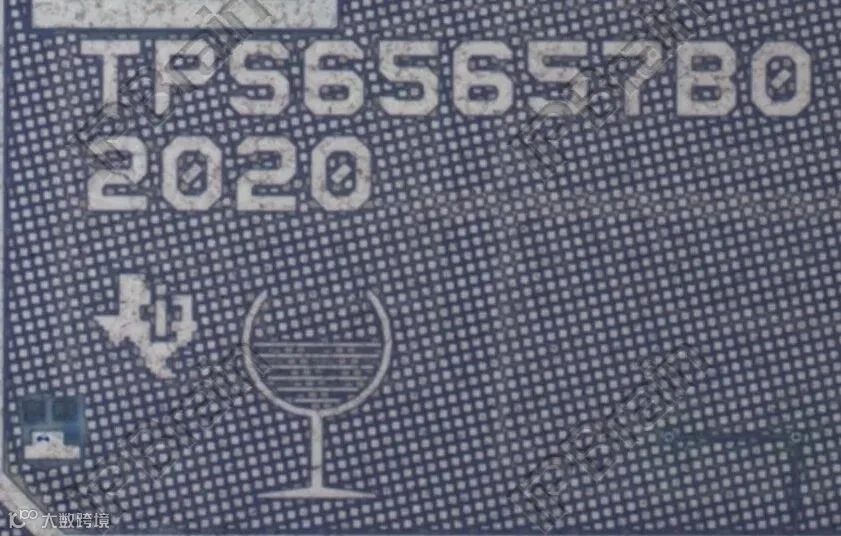

这个红酒杯来自芯片TPS65657B0，里面装着满满一杯酒，透过显微镜的镜片，我们仿佛还能闻见酒香。
TPS65657B0 是德州仪器出品的显示用电源管理 IC（Display PMIC / AMOLED 偏置电源）。
它主要给手机/移动设备的 AMOLED/OLED 屏幕提供所需的多路偏置电压，并在 iPhone 13 Pro、iPhone 14 Pro Max 等机型中被拆解确认使用。
除了上面几款芯片，还有很多芯片中也包含着日常用品的涂鸦logo，平台君来请大家欣赏~
管芯LOGO（图源：IPBrain平台）
除了美酒，还有热茶，这枚芯片的管芯LOGO是一套茶杯和茶壶，看得人心里暖洋洋的。
管芯LOGO（图源：IPBrain平台）

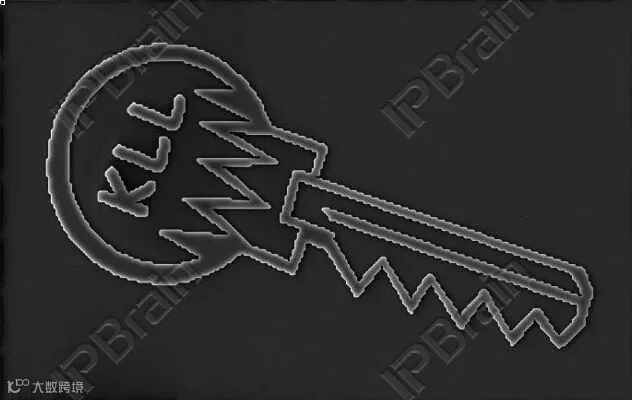

没想到吧，芯片里还能有一把钥匙！让平台君猜猜，这难道是一款锁存器？
管芯LOGO（图源：IPBrain平台）

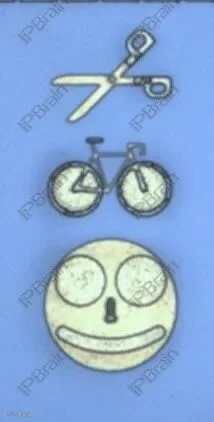

这枚芯片里的管芯LOGO更是丰富，剪刀面具自行车，有没有哪样是你需要的呢？
怎么样，芯片里的杂货铺真是应有尽有吧？有没有在你意料之外的物品？欢迎大家持续关注“艺术番外”系列，平台君会持续为大家分享的~
感兴趣的点个关注，平台君会持续分享的！
