在航空航天、精密能源、重型机械等高端制造领域，WFL车铣复合机床凭借一站式车、铣、钻、镗五轴联动加工能力，成为复杂大件、高精度异形零件加工的核心设备。但WFL机床结构复杂、轴系联动逻辑精密、加工工序繁琐，传统试切调试模式不仅耗材耗时，还极易因程序误差、轴系干涉、行程超限引发碰撞风险，高昂的设备维修成本与停机损失，成为很多企业提质增效的瓶颈。
作为海克斯康旗下专业的数控加工仿真软件平台，NCSIMUL以1:1实景仿真、全流程程序校验、精准设备复刻的核心优势，完美适配WFL高端车铣机床的仿真需求。通过在软件中精准搭建WFL虚拟机床，可提前完成NC程序校验、碰撞检测、刀轨优化、工艺模拟，从根源规避现场加工隐患，大幅缩短调试周期、降低生产成本。今天我们就详细讲解在NCSIMUL当中如何搭建一台WFL机床。
▼
在NCSIMUL软件中搭建一台WFL机床，需要先做好以下准备：
■ 首先，需整理完整的WFL机床设备参数，包含机床型号、各轴行程极限、主轴转速范围、轴旋转角度、刀库参数、换刀逻辑、机床零点坐标、进给与加速度参数等重要数据，确保与现场实体设备完全一致。
■ 其次，准备机床3D装配模型，涵盖床身、主轴、滑台、旋转轴、刀塔、防护结构等完整部件，保证虚拟结构与实体设备无偏差。
■ 最后，确认配套数控系统版本，导出WFL机床的ARC文件，需提前在NCSIMUL中导入匹配的控制器文件，为后续运动逻辑配置奠定基础。
一、NCSIMUL机床结构搭建：
1、轴的零点位置
机床的零点位置应如下图所示（轴中心需位于旋转主轴中心的X1=0的位置）
机床零点
2、构建运动学结构树
为便于理解，可以参考WFL的机床相关说明文件，使用默认的WFL各轴名称（MZ1,MX1,MY1,MB1,MZ4,MZ2）。
对于每个主轴和工作台，需要创建一个旋转轴以控制主轴方向。通常我们会设置主轴和铣削分度轴的旋转中心和方向。而且要在机床属性中将这些旋转轴设为“主驱动轴”，并设置相应的CNU编号。与工作台关联的旋转轴需禁用行程限制。
WFL机床上的旋转轴

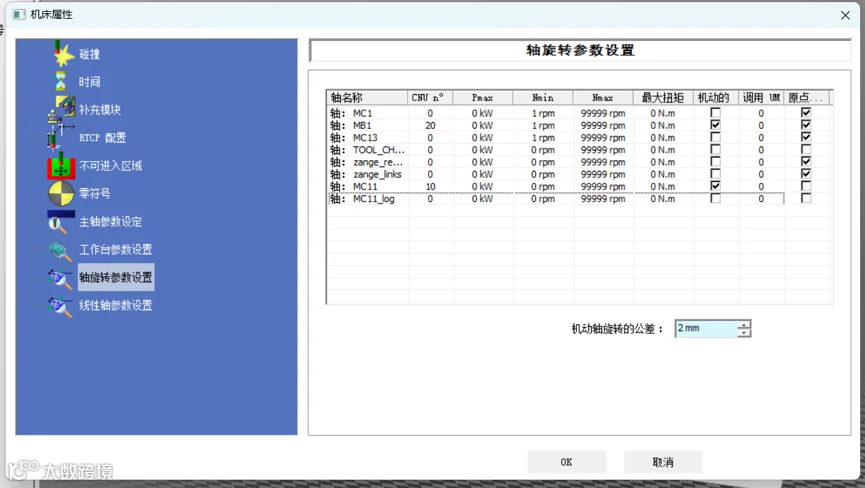

机床属性，旋转轴设置
禁用行程
3、特殊位置，回零设置
在机床-特殊位置界面中应设置初始位置（具体位置应根据每台机床的具体实际位置输入坐标，并且每台机床的坐标都会有差异）。

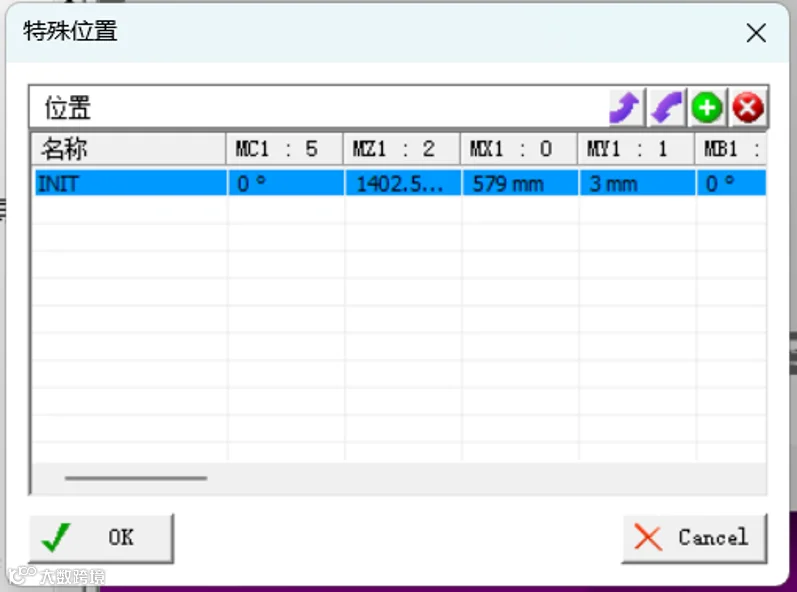

特殊位置设置
4、主轴与工作台
我们要设置相应的主轴参数，工作台参数。

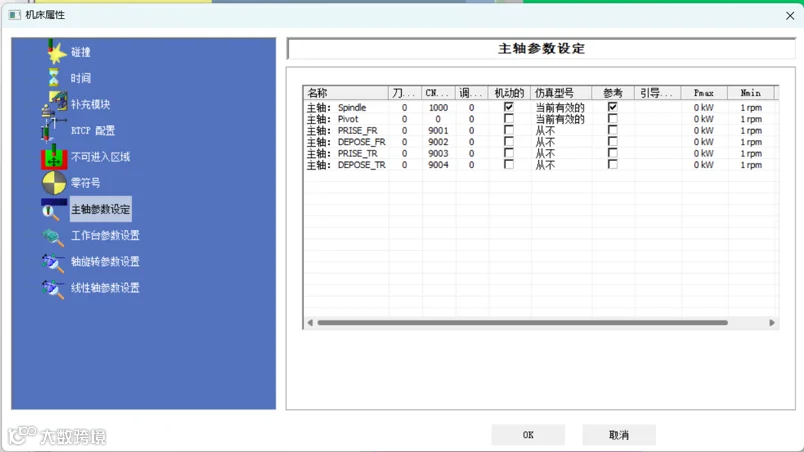

主轴参数

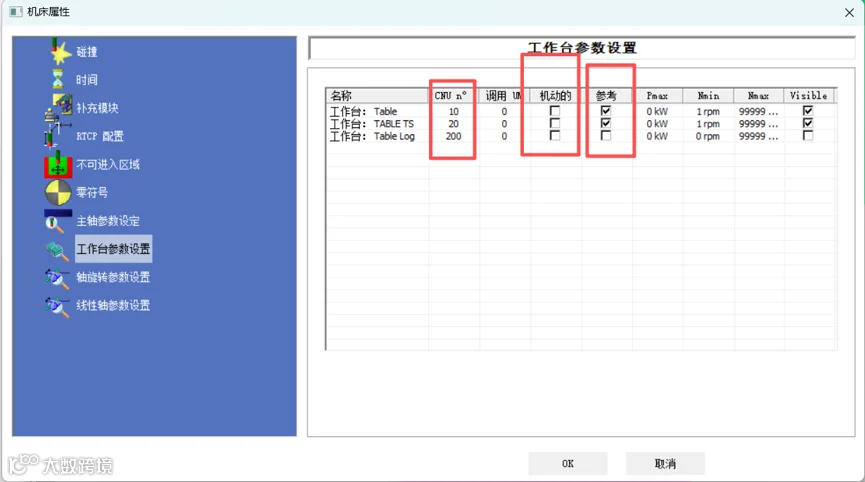

工作台参数
二、NCSIMUL控制器设置

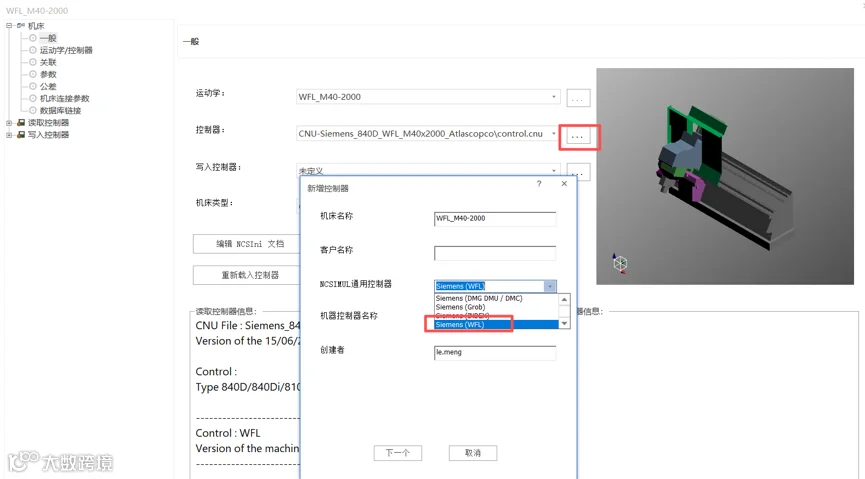

制器选择WFL专用控制器
我们每一个轴在NCSIMUL控制器当中都要对应一个控制器的轴，这样后面我们在调试轴的运动的时候都是根据控制器的轴，而不是我们前期搭建的轴的名称。

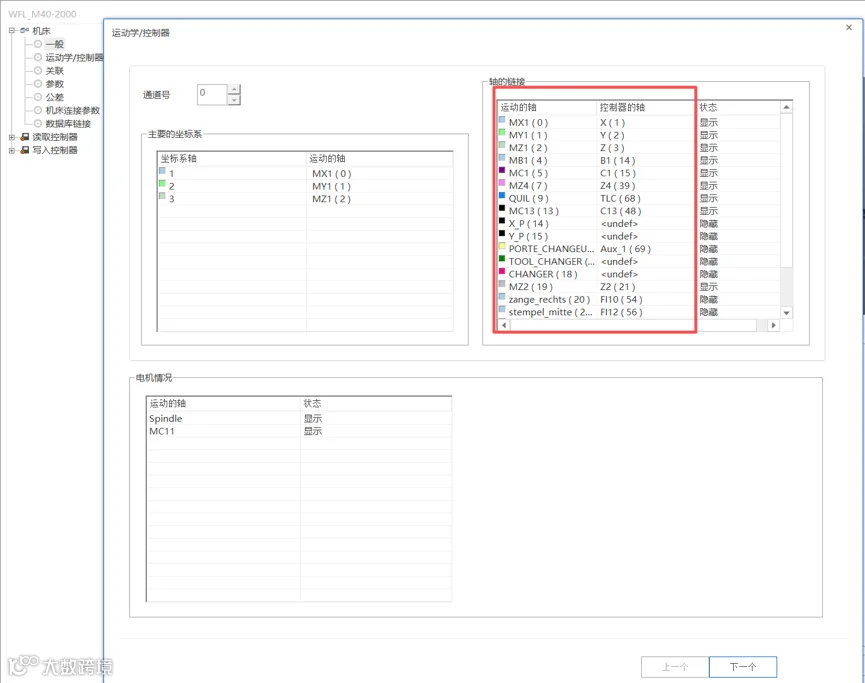

控制器的轴
设置完相应控制器之后，我们需要拷贝机床的ARC文件，在ARC文件中有相应的子文件：CMA.DIR（机床制造商循环），CST.DIR（西门子循环），DEF.DIR（GUD文件）MPF.DIR（零件程序）SPF.DIR（子程序）WKS.DIR（工件）将这些相关文件放入，Machines-机床-Memory文件夹中。
ARC文件

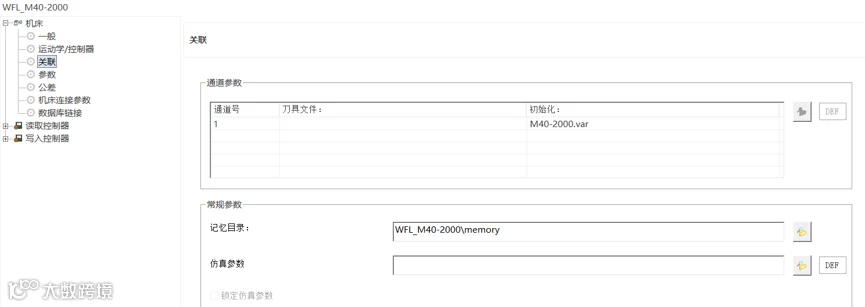

机床属性关联
三、控制器参数
1、可以选择具体的WFL型号，这样控制器更贴近于具体型号机床。

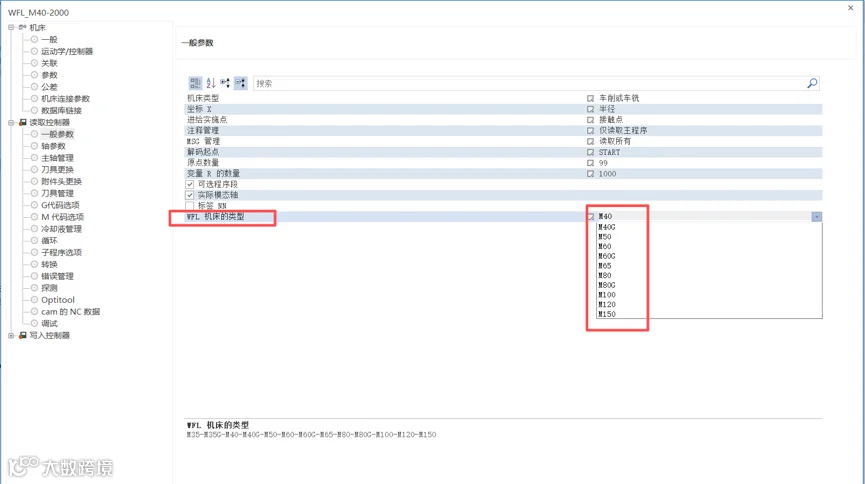

WFL型号选择
2、设置轴参数
选择旋转轴，设置轴方向，B轴补偿应设置为枢轴长度和刀具量规，勾选WFL配置。
轴参数设置
3、刀具更换
建议使用NCSIMUL配置方式，而不选择制造商。

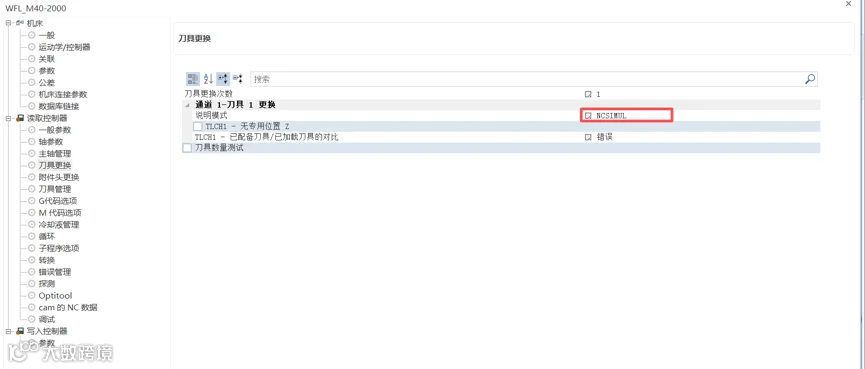

刀具更换
4、循环
软件内部提供部分循环指令可进行配置。
循环设置
5、子程序
部分WFL的子程序可以进行配置。
子程序配置
6、变换
可以定义一些MITRAON(极坐标)，MICYCLON(圆柱坐标系)，镜像。定向轴的编程 。
转换
7、探测
部分WFL探测循环也可被模拟。

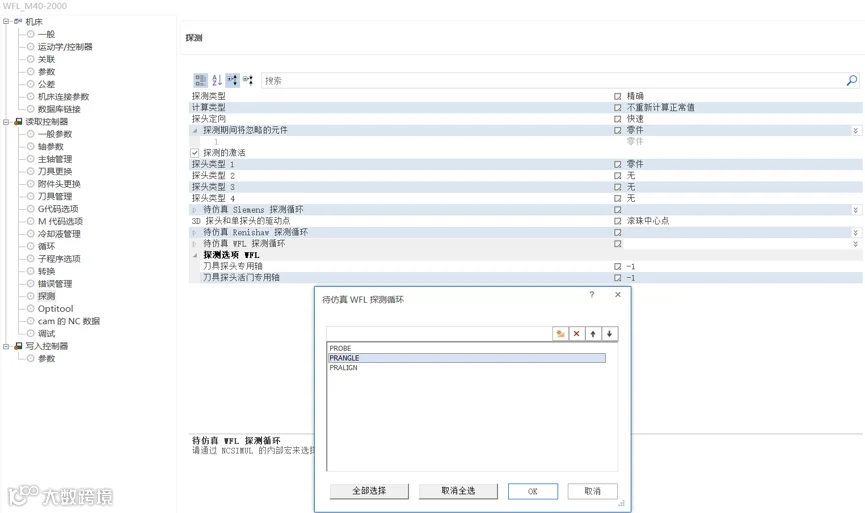

探测
8、其他的选项与WFL没有直接性的关联性，可以按照常规机床进行配置。
▼
