粘结剂喷射砂型 3D 打印：无模铸造的范式重构，国产装备迈入规模化产业化拐点

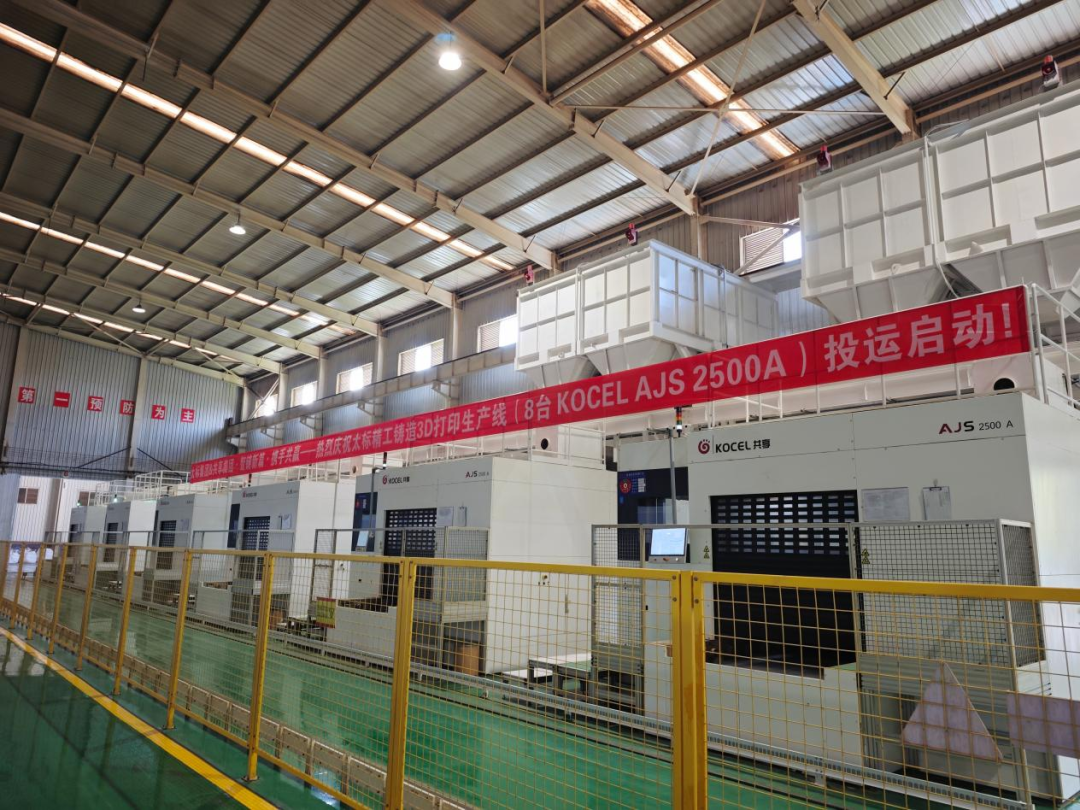

导语：当国内铸造行业还在争论砂型 3D 打印究竟是实验室原型工具，还是可稳定连续运行的产线量产装备时，安徽应流集团的铸钢智能工厂里，来自芜湖繁昌的 AJS 2500A 粘结剂喷射砂型 3D 打印设备，已经把航空发动机机匣这类复杂铸钢件的试制周期，从传统工艺的 3 个月以上压缩到了 1 至 2 周。

这不是一次单点工艺改良，而是粘结剂喷射工艺对传统砂型铸造底层制造范式的重构。本文从底层技术、产业链格局、商业化落地、全球竞争力与产业瓶颈，还原这条赛道的真实图景。

一、先正名：它不只是 “喷墨打印机铺沙子”，更是工业母机

铸造砂型 3D 打印，全称 “铸造砂型增材制造装备”，工艺原理清晰：在粉末砂床上逐层铺砂，数字模型驱动喷墨喷头选择性喷射液态粘结剂，局部固化砂层，层层堆叠，直接成型铸造砂型与砂芯，彻底省去木模、金属模具制造环节。

它的革命性不在于 “打印砂子” 这个动作，而在于甩掉了模具依赖。传统铸造必须先做木模或金属模，再翻砂造型 —— 这一步是复杂零件试制周期长、小批量成本高的根源；粘结剂喷射用数字模型直接驱动砂型一体成型，把 “模具依赖” 和 “几何限制” 同时消解。

正因如此，它被正式纳入工业母机话语体系：工业母机包括减材（机床）、等材（铸造 / 锻压）与增材（3D 打印）三大类。2025 年 9 月国家标准委与工信部联合印发的《工业母机高质量标准体系建设方案》，明确把增材制造列为三大核心之一，并提出到 2030 年 “部分增材制造标准水平达到世界领先”。粘结剂喷射，正是该方案 2025—2026 年度标准立项的重点方向之一。

一句话定性：它不是 “做模型的玩具”，而是重构铸造上游、直通金属零件量产的关键母机装备。

二、底层技术内核：五大工程化技术，决定能否 “上产线”

很多行业解读把砂型 3D 打印简化为 “喷墨打印机铺沙子”，但真正决定设备能否落地量产的，是一套数字化砂型制造系统。各核心子系统的技术难点与国产化现状梳理如下：

铺砂与供料系统

关键技术难点：多材料适配（硅砂 / 陶粒砂 / 铬矿砂）、层厚均匀性、铺层致密度 国产化现状：国内较成熟，头部企业已自研多材料适配供料系统

打印喷头（最核心）

关键技术难点：压电式高精度、墨滴一致性、寿命、抗堵塞 国产化现状：卡脖子；主流依赖 Fujifilm Dimatix、Xaar、Ricoh、Kyocera、Epson；国产仅少数企业在突破

粘结剂材料体系

关键技术难点：水性 / 低残留 / 多材料适配、不堵头、易脱除、强度够 国产化现状：卡脖子；水性环保体系在推进，但成熟度仍偏低

核心控制系统

关键技术难点：运动控制、扫描路径、多机集群调度 国产化现状：国产替代进展明显，部分企业已实现核心控制系统自研

软件与数字孪生

关键技术难点：切片、路径规划、在线质检、远程集群管理 国产化现状：头部企业自建，可实现远程运维 + 无人值守

后处理与组线

关键技术难点：固化、流涂、组芯，与铸造产线深度融合 国产化现状：依赖整体方案能力，是规模化落地的真正门槛

落到工程化层面，真正要啃下的是五大底层技术：

铺砂与打印协同的运动控制

双向铺砂可在单次往复行程内完成铺砂动作，单位时间成型体积显著提升。新发布的 AJS 3200 进一步把成型体积拉到 3200×2000×1200mm、效率≥1000L/h，层厚支持 0.2—0.8mm 梯度渗透，兼顾效率与砂型表面质量，瞄准大型风电、重型矿山、高端机床超大铸件。

多材料适配与粘结剂化学体系

砂型打印绝非只能使用单一石英砂。设备需支持硅砂、陶粒砂、铬矿砂等多种原砂，适配呋喃、酚醛、无机粘结剂体系。砂料流动性、粒度级配、粘结剂粘度、固化动力学相互耦合，直接决定生坯强度、铸件气孔缺陷与 VOC 排放。进口设备长期采用封闭材料生态以抬高耗材成本；国产路线的核心突破点，是开放材料体系、实现本地原砂适配与耗材国产化。

国产化核心控制系统与喷头同步校准算法

大尺寸设备多喷头同步喷射、温度闭环控制、喷射液滴补偿，曾是国产早期卡脖子环节。自主开发核心控制系统，解决大面积喷头阵列的液滴一致性、卫星滴抑制、喷射漂移补偿，保证整幅砂型尺寸均匀性，避免大尺寸砂型局部强度不足、变形、渗料。

多机协同组线集成能力

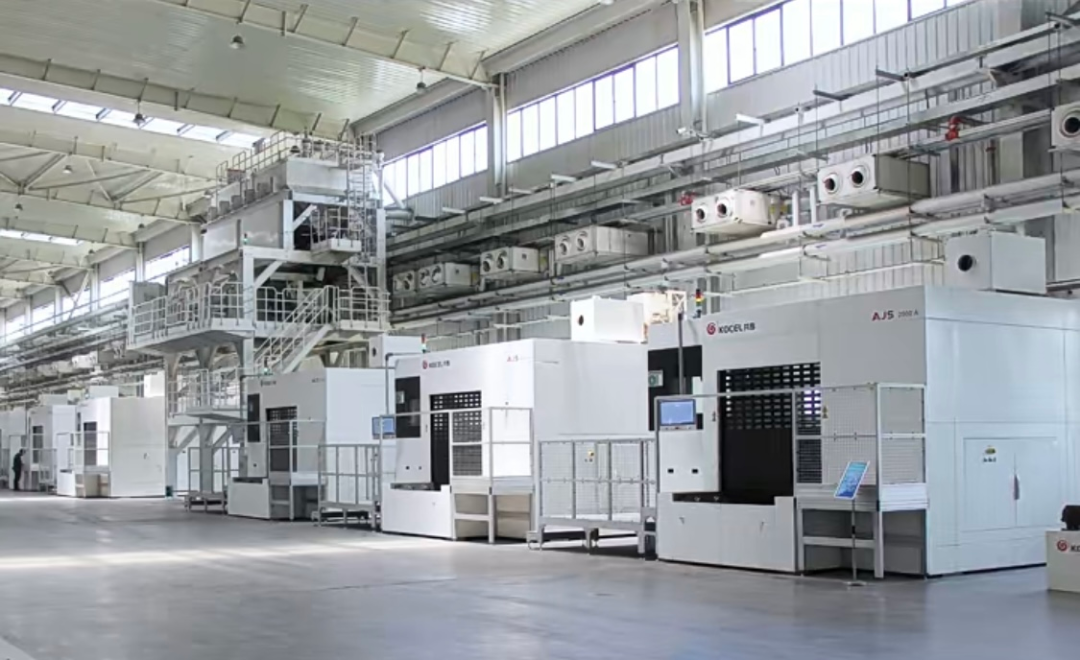

单机只是单元，产业化价值在 “多机联动 + 清砂、烘干、砂回收、机器人转运” 的数字化工厂。设备需支持单机独立生产，也可多台组网形成砂型生产单元，搭配工业机器人、砂回收系统、在线质量监测，完成从打印、清砂、后固化到砂料回用全流程闭环。

数字工艺包与铸造仿真联动

设备只是硬件，真正的壁垒是工艺知识库。将 CAE 铸造仿真、砂型收缩补偿、浇注缺陷预判嵌入打印软件，实现从铸件三维模型直接输出可打印砂型文件，完成数字化工艺闭环，这也是从 “卖设备” 转向 “交付铸造数智化整体解决方案” 的关键。

两个真正的 “卡脖子” 必须单独拎出来：喷头（压电式喷墨头长期被日美德巨头垄断，断供或涨价即受制于人）与粘结剂（直接决定几何精度、生坯强度和表面质量，是材料端公认的 “卡脖子”）。客观地说：中国在整机集成、铺砂、控制、量产交付上跑得快；但在喷头、高端粘结剂、工艺数据库这三块 “硬骨头” 上，离完全自主仍有距离。

三、产业链格局：国产完成产业化超车，国内外路线分化

全球砂型粘结剂喷射赛道形成两大阵营，且优势区并不重叠。

国际先发厂商：专利与高端案例积累深，但产业化落地弱。德国 Voxeljet（VX4000/VX7000 超大尺寸标杆）、美国 ExOne（隶属 Desktop Metal）是行业先行者，早期优势集中在专利、喷头工艺包与航空航天高端案例。2026 年 8 月，Desktop Metal 完成内部业务整合，将 ExOne 与 voxeljet 业务板块合并成立 ExOne Global Holdings，整合砂型打印产品线，扩张全球服务网络、锁定存量设备后市场收入。

但两家企业普遍存在设备造价高、耗材封闭、运维成本高昂，产线级大规模落地偏少；其产品定位偏向高端试制、小批量高端铸件。ExOne 近期还推出了面向中小型铸造厂的紧凑型设备 S-Print Pro，试图降低粘结剂喷射的入门门槛。

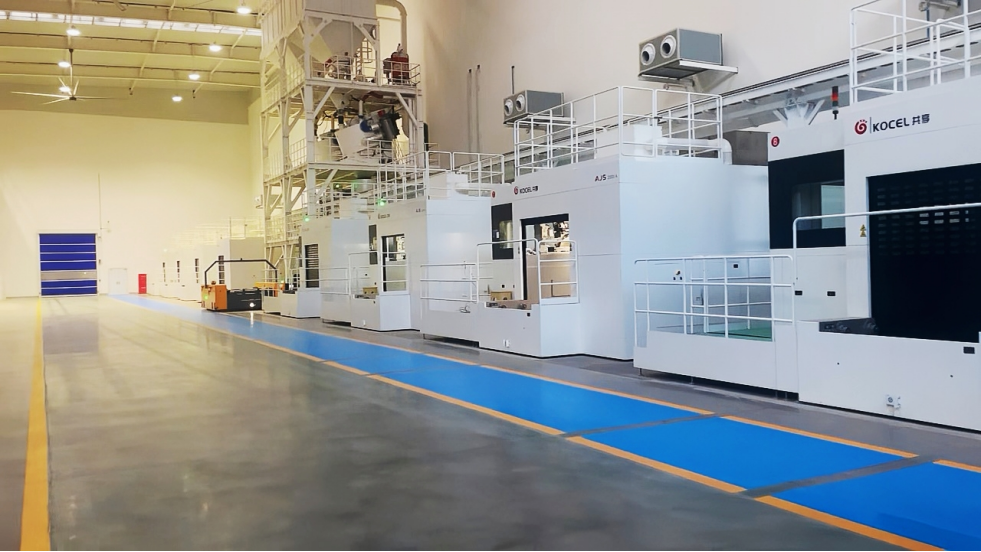

国内阵营：已梯队化，且完成产业化超车。以共享智能装备（安徽芜湖）为代表的国内企业，是国内粘结剂喷射砂型 3D 打印全链条产业化标杆。截至 2026 年累计授权专利 850 余项，主持 / 参与多项国家标准，具备年产数百台粘结剂喷射设备产能，服务客户覆盖烟台冰轮、安徽应流、中国重汽、潍柴动力等龙头。其差异化战略是从单机设备走向成套产线、数字化工厂整体交付 —— 这正是 AJS 2500A 获评安徽省首台套、入选国家级工业母机创新产品典型案例的核心原因。

此外，北京三帝科技在 2026 世界制造业大会上发布了高性价比铸造砂型打印机 3DPTEK-J1200，主打无人值守、7×24 小时连续生产，并推出 BJ 粘结剂喷射金属 / 陶瓷打印整体解决方案。这一动向表明，国内砂型粘结剂喷射赛道正在形成多企业竞逐的格局，而非单一厂商的独角戏。

市场份额的硬数据：据 GlobalInfoResearch、QYResearch 等机构按设备营收口径测算，2024 年全球砂型粘结剂喷射打印机市场，第一梯队 ExOne（隶属 Desktop Metal）约 22% 份额；第二梯队由 voxeljet、KOCEL（共享装备）等厂商组成，合计约 38%；2023 年 Top5 厂商合计约 66%（仅统计装备主机，不含耗材与服务）。

竞争逻辑已根本性转变：早期比 “能不能打印砂型”，现阶段比连续量产稳定性、多机协同、材料开放生态、耗材综合成本、全生命周期运维与铸造工艺知识库。硬件设备毛利率持续下行，价值重心向材料配方、软件算法、工厂集成、工艺验证服务转移。

四、双维度价值与场景分层：范式重构 × 价值落地

判断技术前途，要看它改了什么 “范式”，又改了哪些 “场景”。

维度一：制造范式重构。传统铸造经济性曲线是 “批量越大越划算”，小批量、多品种天然吃亏。粘结剂喷射把成本结构从 “模具摊销” 改为 “数据驱动”—— 修改型腔仅需更新三维模型，无需重新开制实体模具，直接反转小批量、多品种铸件的传统经济性曲线，并为 “分布式制造”（靠近客户的小单元产线）提供可能。

更本质地说：传统砂铸是 “先制模、再造型，模型决定几何边界”；粘结剂喷射是 “数字模型直接驱动砂型成型，几何边界不再受模具加工能力约束”。

维度二：场景价值改造。必须按产量、复杂度、行业属性分层 —— 这是很多企业踩坑的根源： ✅L1 多品种、小批量、高频迭代试制（当前最高价值区）：航空发动机机匣、燃气轮机壳体、重型装备阀体、新能源大型泵体。传统模具周期数月、修改成本极高；砂型 3D 打印跳过模具、模型修改即可快速重打，试制周期压缩 80% 以上，复杂内腔一体成型消除多砂芯装配偏差。ROI 最明确。

✅L2 长尾备件、停产机型备件、应急备件：工程机械、重型机床、船舶存量设备备件停产、木模丢失，重开模不经济。砂型 3D 打印按需制砂型、无需长期储模，瞄准此赛道价值显著。

⚠️L3 大批量标准化简单铸件（短期不具备经济性）：大批量简单箱体、普通泵体，传统流水线单位砂型成本更低，粘结剂喷射仅适合迭代期、多品种混线柔性工厂，不能盲目替代传统量产线。

量化的产线账：以 4 台 AJS 3200 构建的智能铸造单元为例，约 2500—3000 万元设备投入，可实现年产砂型约 13000 吨（对应铸件约 6500 吨），相比同产能传统车间，占地缩减约 50%、产线团队压缩至约 6 人。这正是工业 4.0 最务实的落地形态。

行业核心误区：误以为粘结剂喷射可全盘替代传统砂铸。真实定位是柔性制造补充，而非全盘替代 —— 在 “复杂、迭代快、小批量、长尾备件” 场景具备不可替代优势；大批量简单铸件，传统工艺仍保有成本优势。

五、规模化的真实瓶颈：技术、成本、标准三大硬约束

市场宣传常把 “买了设备 = 数字化工厂”，现实要冷峻得多。这条赛道要真正放量，必须跨过四道坎：

材料与耗材闭环难题

砂料回收复用是降本关键：打印后未粘结散砂需筛分、除尘、改性才能回用，不同原砂 / 粘结剂体系下循环次数与性能衰减差异巨大。进口封闭材料体系抬高耗材成本；国产开放材料路线虽降低采购门槛，却对砂料检测、工艺标定能力提出更高要求。粘结剂还面临 VOC 排放控制 —— 有机粘结剂浇注时产生挥发性废气，无机粘结剂虽环保，但存在砂型强度低、可打印窗口窄等工程难题。

大尺寸砂型的变形、精度一致性与后处理成本

大体积砂型在固化、起模、搬运中易变形破损；砂型存在层纹，铸件表面粗糙度相比金属模铸造有差距，需涂料、打磨等后处理。尺寸补偿算法、温度场变形预测是持续迭代重点；连续量产下整批砂型强度与尺寸稳定性，直接决定铸件良率。“能打出来” 和 “每炉都合格” 是两回事。

初始投资门槛与经济性边界

整套数字化工厂含打印主机、砂处理回收、清砂、烘干、转运机器人、立体仓储，整体投入高。只有铸件具备足够复杂度、迭代需求、小批量属性，才能实现正向回报。简单铸件单件成本无优势，许多企业盲目上马最终设备闲置，根源正是没做场景边界评估。

行业标准、检测与工艺认证仍在完善

《铸造砂型 3D 打印设备 精度检验》国标 GB/T 46153-2025 已于 2026 年 3 月实施，行业从非标走向标准化；但不同材料、设备、粘结剂组合下的铸件工艺认证、疲劳与无损检测规范，在航空、能源高端领域仍待大量案例积累，砂型打印铸件的工艺质量一致性数据库尚在建设。

一句话总结：规模化瓶颈不在 “打印” 那一刻，而在打印前端的材料、喷头，以及打印后端的工艺、产线与标准体系。

六、政策、标准与市场：催化正在发生

政策红利密集落地。2024 年版《首台（套）重大技术装备推广应用指导目录》将增材制造装备纳入高端工业母机；2023 年《新产业标准化领航工程实施方案（2023—2035 年）》明确研制粘结剂喷射等基础工艺与装备标准；2025 年 9 月《工业母机高质量标准体系建设方案》把增材制造列为三大核心，2030 年目标 “部分 AM 标准世界领先”，2025—2026 立项重点含粘结剂喷射。

2026 年 9 月 22 日，2026（第二届）激光制造与增材制造创新发展大会在北京举行，会上发布《激光制造与增材制造行业高质量发展倡议》，并介绍了增材制造与激光制造领域 “十五五” 发展规划。这是国家层面对该细分方向的权威背书。

市场盘子稳步扩大。据恒州诚思测算，人民币口径，全球砂型粘结剂喷射打印机主机市场 2025 年约 8.5 亿元，预计 2032 年接近 14.3 亿元，六年 CAGR 约 7.7%；若看更宽的粘结剂喷射整体技术市场（含金属 / 陶瓷），2024 年规模已约 9.1 亿美元。

行业共识是：未来竞争在中国市场最为激烈 —— 本土厂商扩产、进口整合、新玩家入局三线交叠。出口数据提供侧面印证。2026 年 1 至 7 月，全国 3D 打印机出口额约 112 亿元，增长约 1.1 倍。产品结构向中高端升级的趋势，与国产砂型 3D 打印装备的出海势头一致。

七、全球竞争力对比与突破路径

欧美厂商拥有更早的专利布局、航空领域长期工艺积累，但产业化落地规模、产线集成能力弱于国内；中国拥有全球体量最大的铸造产业基础、海量存量技改需求，叠加工业母机政策与增材制造专项支持，形成独特产业土壤。

国产路线核心优势：① 装备硬件国产化，大幅降低采购与运维成本； ② 开放材料生态、支持本地原砂，耗材成本显著低于海外封闭系统； ③ 国内场景丰富、工程案例迭代快； ④ 具备完整产线集成能力，可交付全套数字化铸造工厂而非单纯单机。

海外厂商优势：长期材料化学积累、高端航空领域工艺认证、基础专利储备。

未来突破并非单纯追求打印效率无限提升，而是四条主线并行：

粘结剂体系迭代：低 VOC、低发气、高生坯强度无机粘结剂产业化，解决环保痛点、降低浇注缺陷；

砂料闭环回收系统，提升旧砂回用率，持续摊薄耗材成本；

AI + 铸造仿真深度融合，预判砂型变形、收缩、浇注缺陷，自动生成打印补偿参数，降低对工艺人员经验依赖；

标准化工艺包与行业认证体系，推动航空、能源、重型装备对 3D 打印砂铸铸件的采信，打通高端市场准入。

八、趋势研判：新质生产力下的卡位逻辑

粘结剂喷射砂型 3D 打印不会颠覆整个铸造行业，但会重构高端复杂铸件的开发与生产模式。短期 3—5 年，增长主线不是替代大批量普通铸件，而是高端装备铸件试制、多品种柔性铸造、停产备件快速制造三大赛道。

政策持续加持、国标落地加速行业规范化，将淘汰仅能打样、无法稳定量产的低端设备厂商，行业集中度持续提升。

市场竞争核心卡位，已从硬件参数竞赛，转向材料生态、工艺知识库、工厂集成交付能力、行业认证。未来跑出来的企业，不是单纯卖打印机的厂商，而是懂铸造全流程、能提供交钥匙数字铸造工厂解决方案的服务商。

给三类读者的建议：

从业者 / 研发：资源优先投向喷头适配、粘结剂体系、工艺数据库这三块 “硬骨头”，而非堆砌设备参数；

决策者：评估供应商时重点看 “整体方案能力 + 已跑通的标杆产线 + 后市场响应”，而非单看成型尺寸和效率数字；选型先匹配自身产品结构 —— 多迭代、内腔复杂、小批量，砂型 3D 打印价值显著；大批量简单铸件优先评估传统工艺；

投资者：关注 “材料 / 部件国产替代” 与 “工艺数据服务” 两条高壁垒、高粘性隐形冠军赛道。

结语

AJS 系列粘结剂喷射砂型 3D 打印设备的产业化落地，标志国产砂型 3D 打印装备完成从 “实验室原理样机” 到 “龙头工厂连续量产装备” 的跨越。AJS 3200 全球首发，代表国产继续向超大成型幅面、更高效率迭代，面向风电、重型机床等超大型铸件；AJS 2500A 在应流的规模化投产，则证明国产设备已跨过实验室原型阶段，进入工业连续量产验证周期。

粘结剂喷射砂型 3D 打印的真正价值，不在于 “打印砂子” 本身，而是把铸造从 “模具驱动的制造” 转变为 “数字模型驱动的柔性制造”。它为航空、能源、重型装备复杂铸件打开了新的制造可能，但行业仍要面对材料闭环、成本、工艺一致性、认证体系等现实工程难题。

未来十年，铸造行业的数字化转型不会是一场技术神话，而是一场持续的材料、软件、装备、工艺协同迭代。读懂它的能力边界、价值场景与产业瓶颈，才能在新质生产力浪潮下，精准卡位无模铸造带来的产业机遇。

本文素材来源：共享智能装备官方公开资料、安徽省首台套公示文件、国家级工业母机创新产品案例、GB/T 46153-2025 国家标准、2026（第二届）激光制造与增材制造创新发展大会公开信息、铸造行业公开产业报告及企业公开披露数据。文中设备性能、项目案例数据来自企业公开披露及第三方研究机构，力求剥离市场噪音、还原赛道真实图景，供从业者、研发与决策者参考，不构成投资建议。
