导读：今天的AI模型越来越大：GPT-3有1750亿个参数，GPT-4据传超过万亿。

今天的AI模型越来越大：GPT-3有1750亿个参数，GPT-4据传超过万亿。但许多人会注意到一个现象——我们日常用的电脑，CPU从单核走到八核，主频早就突破了3GHz，可新电脑并没有比十年前快出十倍。摩尔定律"每18个月性能翻倍"的神话，似乎真的放慢了脚步。

问题出在哪里？为什么通用处理器的计算能力近乎停滞？把晶体管做到2nm，真的就能解决问题吗？这篇文章从半导体物理和计算机架构两条线索，聊聊为什么我们今天必须为AI专门造芯片。

01 摩尔定律的黄昏：当晶体管小到几个原子

先厘清一个常见误解。摩尔定律本身——晶体管密度每两年翻一番——其实还在继续。真正走到尽头的，是靠"把晶体管做小"来免费换性能的时代。

过去几十年，芯片性能提升主要靠一件事：在同样的面积上塞下更多晶体管。但当制程进入2nm甚至1nm时代，晶体管的栅极长度已经缩小到只有几十个原子、甚至几个原子厚。经典物理学在这里开始失效，量子效应接管了一切。

最典型的就是量子隧穿效应（Quantum Tunneling）。晶体管里有一层薄薄的绝缘栅氧化层，作用是挡住电子、控制开关。可当这层绝缘层薄到只有几个原子时，电子会展现出波粒二象性，直接"穿墙而过"——哪怕晶体管明明处于关闭状态，电流也在偷偷泄漏。这就是漏电流（Leakage Current）。

漏电流带来的后果是连锁的：晶体管关不上，功耗降不下来；功耗降不下来，芯片就热；热了就只能降频。这直接终结了配合摩尔定律运行了三十年的登纳德缩放定律（Dennard Scaling）。在2006年之前，晶体管缩小的同时电压也能等比例降低，单位面积功耗基本不变，于是主频可以一路飙升。但量子隧穿让电压再也降不下去，频率也就此被锁死——CPU主频从2006年到今天，基本就卡在4—5GHz这个区间。

更残酷的是"暗硅"（Dark Silicon）现象。芯片上现在能集成上百亿个晶体管，但如果把它们同时全部通电，芯片会瞬间过热烧毁。于是在任何时刻，芯片上只有一小块区域能全速工作，其余大部分晶体管不得不保持关闭或降频——它们存在于芯片上，却"暗"着。晶体管数量的增长，再也等比例转化不成通用计算性能了。

最后，CPU赖以榨取性能的指令级并行（ILP）——流水线、分支预测、乱序执行——也早就挖到了头。为了再挤出几个百分点的提升，需要增加成倍的晶体管和功耗，边际收益已经趋近于零。

02 冯·诺依曼瓶颈：不是算不动，是搬不动

工艺撞墙还只是外部约束。更致命的问题藏在计算机的底层架构里——那是1945年冯·诺依曼提出、今天几乎所有计算机仍在沿用的设计。

冯·诺依曼架构的核心特征是"计算与存储分离"：CPU负责计算，内存负责存数据，两者之间靠一条总线连接。这就像一个厨师（运算器）坐在厨房中央，而所有食材（数据）都锁在隔壁仓库里——每做一道菜，都得亲自跑一趟取货。

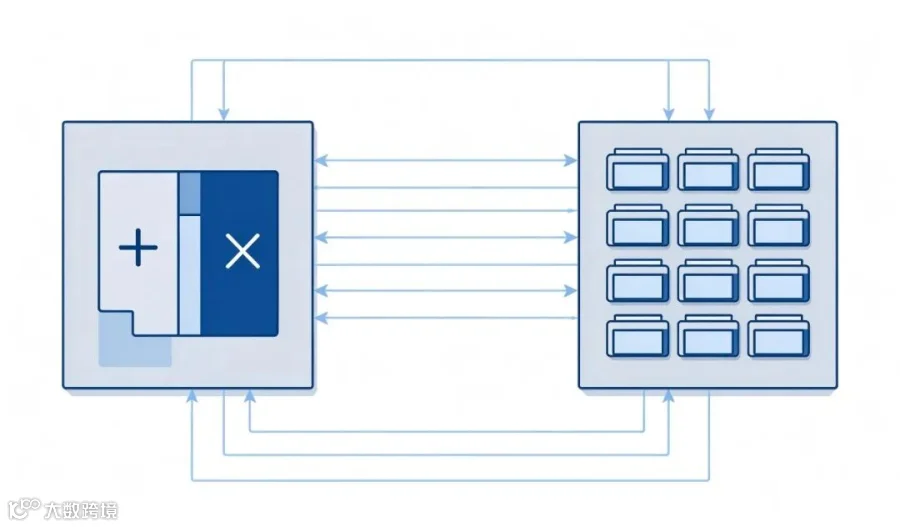

图1：冯·诺依曼架构中计算单元与存储单元分离，数据需在两者间往返搬运（示意图）

问题在于，CPU的计算速度几十年里涨了成千上万倍，但内存（DRAM）的访问速度只涨了一点点。处理器算一个乘法只要零点几纳秒，可从内存取一个数要等上几百个时钟周期。这就是"存储墙"（Memory Wall）：CPU大部分时间不是在算，而是在干等数据从内存搬过来。

比速度差距更惊人的是能耗差距。芯片每做一次片上浮点运算，能耗大约是1个皮焦（10⁻¹²焦耳）量级；而从片外DRAM读一次数据，能耗可能高达数百个皮焦——搬运一次数据的能量，是做一次计算的几十甚至上百倍。在深度学习这类访存密集的负载中，系统六成到九成的电都花在搬数据上，真正用于计算的少得可怜。

工程师当然想了办法——多级缓存（L1/L2/L3 Cache）就是为了让常用数据离计算单元更近。但缓存容量再大也装不下大模型的全部权重，存储墙依然横在那里。

03 CPU的"包袱"：通用性为什么反成了劣势

理解了工艺墙和存储墙，就能回答下一个问题：为什么CPU跑深度学习这么吃力？

CPU被称为"通用处理器"，意味着它必须什么都能干——跑操作系统、处理文档、打游戏、响应鼠标键盘的中断。为了这种通用性，CPU付出了巨大的面积代价：芯片上塞满了复杂的控制单元、分支预测器、乱序执行逻辑和多级缓存。真正拿来做算术运算的算术逻辑单元（ALU），往往只占芯片面积的10%—20%。

而深度学习需要什么？它不需要复杂的if-else逻辑判断，不需要分支预测，不需要处理各种突发中断。它需要的是海量、简单、重复的并行乘加运算（MAC）——几百万次一模一样的矩阵乘法，彼此之间没有依赖。让CPU去跑大模型，就像让一辆底盘极其复杂的豪华客车去拉几万吨煤：豪华是豪华，但拉煤这件事，它既不专业也不高效。

具体来说，深度学习计算有四个鲜明特征：

计算密集且高度规则——核心就是矩阵乘法和卷积，几百万次做几乎相同的乘加；

可以大规模并行——成千上万的神经元彼此独立运算，天然适合同时开工；

精度要求低——训练用16位浮点数足够，推理用8位甚至更低精度就行；

数据可复用——同一个权重会被反复用于不同输入，存在片上少跑几趟内存就能省下大量能耗。

04 GPU：从图形显卡到AI主力

第一个站出来拆墙的是GPU。它原本是为游戏里的3D图形渲染设计的——屏幕上几百万个像素要同时着色，这本身就是一种大规模并行计算。没想到这和深度学习的计算需求惊人地契合。

打个比方：CPU像一位无所不能的"大学教授"，擅长复杂的逻辑推理和顺序任务，但一次只能带几个学生；GPU则像几万个"小学生"组成的方阵，每个人只会做简单的加减乘除，但全员同时开工，总量惊人。深度学习需要的恰恰是后者——它不需要教授做推理，它需要几万人一起算乘法。

这种架构差异体现在硬件上：CPU把大部分面积给了控制逻辑和缓存，只有几个到几十个复杂大核心；GPU几乎砍掉了分支预测等复杂控制，把省下来的空间全塞满了简单计算核心。一块现代GPU内部拥有数万个计算核心，采用SIMT（单指令多线程）模式——一个控制单元同时向几万个核心发同一条指令，每个核心处理不同的数据。

但真正让GPU甩开CPU几个数量级的，是后来加入的张量核心（Tensor Core）。传统GPU核心一次时钟周期只能做一个标量乘加；张量核心则是专门的矩阵计算单元，一个周期就能直接完成一个4×4甚至16×16矩阵的乘加运算。在大模型推理时，本质就是输入向量和数千亿参数的权重矩阵不断相乘——张量核心就是为这件事生的。

GPU当然也逃不过工艺墙和存储墙。它的应对方式堪称"暴力拆招"：

先进封装（Chiplet）：不再追求一整块完美的大芯片，而是用台积电CoWoS等3D封装技术，把多颗3nm/4nm小芯片拼在一起，靠"以多取胜"绕过单芯片尺寸极限；

高带宽内存（HBM）：放弃传统DDR5内存，在GPU旁边直接堆叠多层DRAM，带宽达到每秒数TB——相当于把CPU用的"吸管"换成了"消防水管"；

NVLink互联：让几千张GPU之间的通信比传统PCIe总线快几十倍，物理上分散的芯片在逻辑上融合成一个巨型计算节点。

05 破局：专用芯片与存算一体的未来

GPU是折中方案——它为图形而生，却意外适配了AI。于是更进一步的路线出现了：领域专用架构（DSA, Domain-Specific Architecture），也就是TPU、NPU、MLU这类专门为深度学习打造的芯片。

它们把深度学习中占比99%以上的少数几类算子——卷积、矩阵乘、池化、激活——直接用专用硬件电路固化下来，用脉动阵列（Systolic Array）让数据在计算单元之间流动、尽可能在片上完成复用，从根本上减少数据搬运。衡量这类芯片效率的核心指标是TOPS/W（每瓦每秒完成多少万亿次操作），专用DSA芯片在这个指标上往往比通用CPU高出一到两个数量级。

但即使是DSA芯片，依然在与冯·诺依曼瓶颈搏斗。数据搬运的能耗是结构性问题——只要计算和存储分开，总线就永远在那里。最彻底的方向是存算一体（Processing-in-Memory）：不再区分计算模块和存储模块，直接在存储器单元内部完成神经网络的乘加运算，让数据根本不用搬。这被视为后冯·诺依曼时代最有潜力的架构方向之一。

06 写在最后

回到开头的问题：为什么我们需要专门的AI芯片？

答案不是CPU变差了，而是三条路同时走到了头：工艺上，量子隧穿和漏电流让登纳德缩放失效，主频被锁死，暗硅让晶体管数量不再等于性能；架构上，冯·诺依曼的计算存储分离让大部分能耗花在搬数据上；需求上，AI计算"规则、并行、低精度"的特点，和CPU"通用、低延迟、强控制"的设计哲学完全错配。

摩尔定律放缓之后，算力增长不再靠工艺的自然进步，而是靠架构创新——从通用CPU到GPU，再到DSA专用芯片和存算一体；从单芯片到Chiplet先进封装，从DDR到HBM。这些方向本质上都在回答同一个问题：如何让数据少跑路，让计算多干活。

理解了这一点，你再看今天层出不穷的NPU、存算一体、类脑芯片，就不会觉得它们是玄学概念了。它们不是一时风潮，而是工程师们在物理定律画下的边界内，硬生生凿出来的新路。
