导读：本文全面介绍Verilator原理、编译、C++连接、Verilog到C++映射、波形调试、陷阱与性能对比，重点用逐项对照讲清映射原因，配合列表表格图表，方便查阅。

摘要：本文系统介绍 Verilator 的核心原理、编译命令、C++ 连接方式、Verilog 到 C++ 的映射细节、波形调试、仿真陷阱、性能对比与常见问题。重点通过 Verilog 片段与生成 C++ 代码的逐项对照，讲清每一处映射背后的原因。全文以列表、表格、代码块和 Mermaid 图为主，便于快速查阅。

• 🤔 Verilator 是什么？
• ⚡ Verilator 的工作原理
• 🛠️ 快速上手：编译命令
• 🔗 用 C++ 连接 Verilog 信号
• 🔬 深入内部：Verilog 片段与生成 C++ 代码对照

• 🧩 总览：Verilog → Verilator C++ 映射表
• 1️⃣ 组合逻辑：assign
• 2️⃣ 时序逻辑：always_ff
• 3️⃣ 模块例化
• 4️⃣ always_comb + case
• 5️⃣ 存储器 / 数组
• 6️⃣ DPI-C：Verilog 调用 C 函数
• 7️⃣ Verilog Testbench vs C++ App Testbench
• 8️⃣ 常见坑对照表
• 🎯 一句话总结映射关系

• 📊 波形调试：让信号"动"起来
• 🚨 仿真中的陷阱
• 📈 性能对比
• ❓ 常见问题（FAQ）
• 🎯 总结

🤔 Verilator 是什么？

• 定义：开源的 Verilog/SystemVerilog 仿真器和 Lint 工具。
• 开发者：Wilson Snyder 自 2001 年起开发，现由 CHIPS Alliance 和 Linux Foundation 指导。
• 核心理念：将 Verilog 代码转化为高度优化的 C++ 或 SystemC 模型，再编译成可执行文件进行仿真。
• 与解释型仿真器的区别：

• 不是逐行解释 Verilog。
• 将整个设计“翻译”成 C++，再用 GCC/Clang 优化编译。

• 性能优势：

• 单线程速度约为解释型仿真器的 100 倍。
• 多线程下可再获得 2-10 倍加速。

• 典型用户：ARM、NVIDIA、Intel 以及众多顶尖高校。

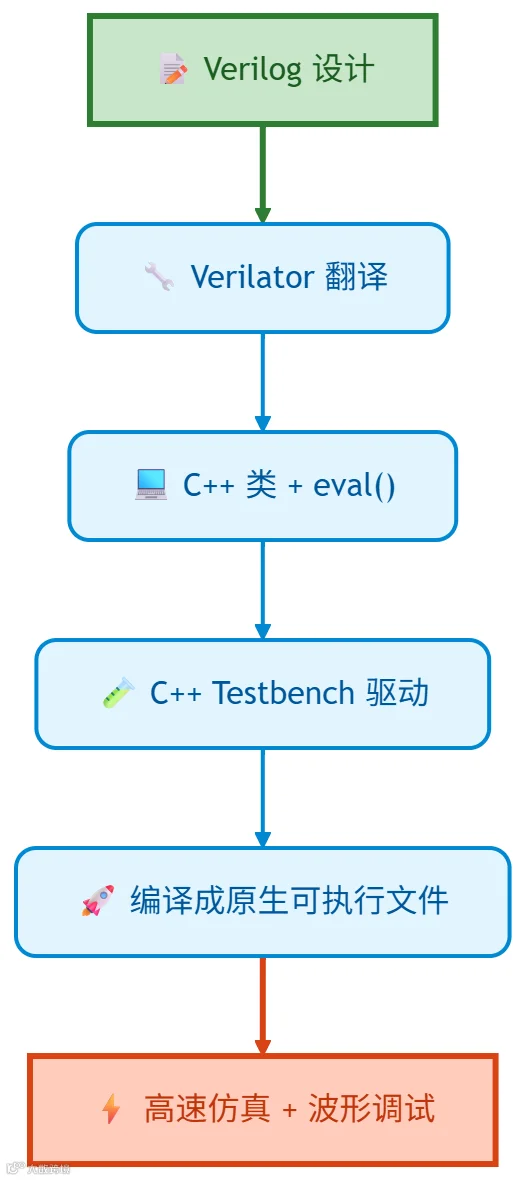

⚡ Verilator 的工作原理

• 三阶段仿真模型：

1. Verilation（翻译）：读取 Verilog，执行 Lint 检查，可选插入断言/覆盖率，输出 .cpp / .h。
2. 编译：生成的 C++ 代码通过 GCC/Clang 编译，链接 C++ testbench，生成可执行文件。
3. 执行：运行可执行文件，时钟信号由 testbench 手动控制。

• 关键创新：

• 不直接将 Verilog 翻译成 C++，而是编译成高度优化的、可选线程分区的模型。
• 可重新排序逻辑块，进行网表级别优化——速度优势的主要来源。

🛠️ 快速上手：编译命令

• 典型命令：





      verilator --cc --exe --build --trace \
    --top-module top \
    top.v sim_main.cpp

• 常用选项：


      选项

      含义

     --cc

      将 Verilog 转化为 C++ 代码

     --exe

      生成目标为可执行文件

     --build

      直接编译生成目标文件

     --trace

      导出波形文件（VCD/FST）

     --top-module

      指定 Verilog 顶层模块

     --Mdir

      指定生成文件的目录

     -CFLAGS

      传递 GCC 编译选项

     -I

      指定包含路径

选项	含义
`--cc`	将 Verilog 转化为 C++ 代码
`--exe`	生成目标为可执行文件
`--build`	直接编译生成目标文件
`--trace`	导出波形文件（VCD/FST）
`--top-module`	指定 Verilog 顶层模块
`--Mdir`	指定生成文件的目录
`-CFLAGS`	传递 GCC 编译选项
`-I`	指定包含路径

• 编译产物：

• Verilator 生成 Makefile（通常名为 V.mk）指导编译。
• 使用 --build 时自动调用 make 完成编译。
• 自定义编译规则：不使用 --build，自己编写 Makefile 并通过 include 包含 Verilator 生成的 Makefile。

🔗 用 C++ 连接 Verilog 信号

方式一：直接访问顶层信号

• Verilator 将顶层模块转化为 C++ 类（通常命名为 Vtop）。
• 输入/输出信号定义为公有成员变量。
• 代码示例：





   #include "Vtop.h"
#include "verilated.h"

int main(int argc, char** argv) {
    VerilatedContext* contextp = new VerilatedContext;
    contextp->commandArgs(argc, argv);

    Vtop* top = new Vtop{contextp};

    // 驱动时钟
    while (!contextp->gotFinish()) {
        top->clk = !top->clk;  // 翻转时钟
        top->eval();           // ⚠️ 必须调用！重新计算电路状态
        contextp->timeInc(1);
    }

    top->final();
    delete top;
    return 0;
}

• 核心方法 eval()：

• 调用它会让程序重新计算电路状态。
• 否则电路状态保持不变。
• 每次对输入信号赋值后，都必须调用 eval()。

方式二：DPI-C 机制

• DPI-C（Direct Programming Interface）：允许 Verilog 调用 C/C++ 函数。
• 典型用途：存储器访问、寄存器值比较等与外部 C 代码交互。
• 使用步骤：

1. Verilog 声明：





       import "DPI-C" function void pmem_read(
    input bit re, input int addr,
    input int mask, output int rword
);

2. Verilog 调用：





       pmem_read(re, addr, mask, rword);

3. C/C++ 实现：





       extern "C" void pmem_read(int re, int addr, int mask, int* rword) {
    // 实现存储器读取逻辑
    *rword = memory[addr];
}

• 注意：DPI-C 要求使用 C 语言函数，而非 C++ 函数。C++ 函数和 C 函数的链接符号不同，混用会导致链接错误。

🔬 深入内部：Verilog 片段与生成 C++ 代码对照

⚠️ 说明：Verilator 实际生成的代码高度优化、命名复杂，下面是为了讲清映射关系而做的*简化示意，不是逐字生成结果。*

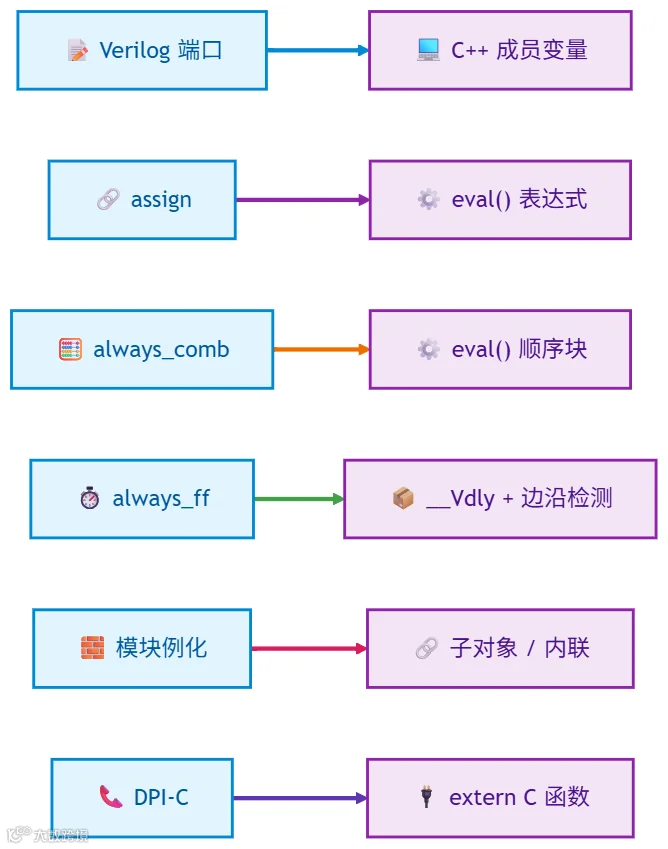

🧩 总览：Verilog → Verilator C++ 映射表


      Verilog 元素

      生成的 C++ 形式

      说明

     input
       / output

      顶层类成员变量

      用户 App 直接读写

     wire
       / reg

      成员变量或临时变量

      可能被优化掉

     assign
     eval()
       中的表达式

      连续赋值

     always_comb
     eval()
       中的顺序代码

      组合逻辑

     always_ff @(posedge clk)

      边沿检测 + __Vdly 变量

      非阻塞赋值延迟提交

      模块例化

      子对象 / 内联函数

      层级可能被展平

      数组 / 存储器

      C 数组

     mem[addr]

     import "DPI-C"
     extern "C"
       函数

      Verilog 调 C

     $display
     VL_PRINTF
       / printf

      仿真打印

Verilog 元素	生成的 C++ 形式	说明
`input` / `output`	顶层类成员变量	用户 App 直接读写
`wire` / `reg`	成员变量或临时变量	可能被优化掉
`assign`	`eval()` 中的表达式	连续赋值
`always_comb`	`eval()` 中的顺序代码	组合逻辑
`always_ff @(posedge clk)`	边沿检测 + `__Vdly` 变量	非阻塞赋值延迟提交
模块例化	子对象 / 内联函数	层级可能被展平
数组 / 存储器	C 数组	`mem[addr]`
`import "DPI-C"`	`extern "C"` 函数	Verilog 调 C
`$display`	`VL_PRINTF` / `printf`	仿真打印

• 宏观翻译原则：

• Verilog 中的“信号” → C++ 中的“变量”。
• Verilog 中的“过程块” → C++ 中的“函数”。

• 关键差异：

• Verilog 是并行语义，C++ 是串行语义。
• Verilator 把所有需要求值的逻辑塞进同一个 eval() 函数，通过精心安排的执行顺序模拟并行行为。
• eval() 代表一个“仿真时刻”内所有电路的完整求值。

1️⃣ 组合逻辑：`assign`

Verilog 片段





   module top(
    input  logic a,
    input  logic b,
    output logic y
);
    assign y = a & b;
endmodule

生成的简化 C++ 模型





   struct Vtop {
    uint8_t a;   // input
    uint8_t b;   // input
    uint8_t y;   // output

    void eval() {
        y = a & b;   // assign 被放进 eval()
    }
};

对应关系


      Verilog

      C++

      说明

     input logic a
     uint8_t a;

      输入端口 → 成员变量

     input logic b
     uint8_t b;

      输入端口 → 成员变量

     output logic y
     uint8_t y;

      输出端口 → 成员变量

     assign y = a & b;
     y = a & b;

      连续赋值 → eval() 中表达式

      无时钟

      无 __Vdly

      纯组合逻辑，无状态

Verilog	C++	说明
`input logic a`	`uint8_t a;`	输入端口 → 成员变量
`input logic b`	`uint8_t b;`	输入端口 → 成员变量
`output logic y`	`uint8_t y;`	输出端口 → 成员变量
`assign y = a & b;`	`y = a & b;`	连续赋值 → `eval()` 中表达式
无时钟	无 `__Vdly`	纯组合逻辑，无状态

📖 详细说明

• 为什么端口变成成员变量？

• C++ 类成员变量天然具备“对外可见、可读写”的属性。
• 与 Verilog 端口语义完全吻合。
• 用户写 top->a = 1 等价于 Verilog testbench 中写 a = 1。
• Verilator 默认用 uint8_t 表示单比特信号，uint32_t / uint64_t 表示更宽信号。

• 为什么 assign 被放进 eval()？

• assign 是连续赋值，硬件中右侧变化左侧立刻跟随。
• C++ 串行语言无法做到“事件触发”。
• 只能每次调用 eval() 时重新计算所有连续赋值。
• 不调用 eval()，y 永远是旧值——初学者最常见 bug。

• 为什么没有 __Vdly？

• assign 是纯组合逻辑，没有时钟沿概念。
• 不需要保存“下一状态”。
• __Vdly 仅用于时序逻辑，模拟非阻塞赋值的延迟提交。

用户 App 代码





   #include "Vtop.h"
#include "verilated.h"

int main(int argc, char** argv) {
    VerilatedContext* ctx = new VerilatedContext;
    ctx->commandArgs(argc, argv);

    Vtop* top = new Vtop{ctx};

    top->a = 1;
    top->b = 0;
    top->eval();          // ⚠️ 必须调用，否则 y 不会更新
    printf("y = %d\n", top->y); // y = 0

    top->b = 1;
    top->eval();
    printf("y = %d\n", top->y); // y = 1

    top->final();
    delete top;
    return 0;
}

2️⃣ 时序逻辑：`always_ff`

Verilog 片段





   module counter(
    input  logic       clk,
    input  logic       rst,
    input  logic       en,
    output logic [7:0] count
);
    always_ff @(posedge clk) begin
        if (rst)
            count <= 8'h00;
        else if (en)
            count <= count + 1'b1;
    end
endmodule

生成的简化 C++ 模型





   struct Vcounter {
    uint8_t clk;
    uint8_t rst;
    uint8_t en;
    uint8_t count;

    uint8_t __Vdly__count;  // 延迟变量，保存“下一状态”
    uint8_t __Vclk;         // 用于检测时钟上升沿

    void eval() {
        // 检测 posedge clk
        if (clk && !__Vclk) {
            if (rst)
                __Vdly__count = 0;
            else if (en)
                __Vdly__count = count + 1;
        }
        __Vclk = clk;

        // 提交时序状态（实际 Verilator 会放在合适位置）
        count = __Vdly__count;
    }
};

对应关系


      Verilog

      C++

      说明

     always_ff @(posedge clk)
     if (clk && !__Vclk)

      上升沿检测

     if (rst)
     if (rst)

      条件分支

     count <= 8'h00
     __Vdly__count = 0;

      非阻塞赋值 → 延迟变量

     count <= count + 1'b1
     __Vdly__count = count + 1;

      读旧值，写延迟变量

     output count
     uint8_t count;

      输出成员，用户可读

Verilog	C++	说明
`always_ff @(posedge clk)`	`if (clk && !__Vclk)`	上升沿检测
`if (rst)`	`if (rst)`	条件分支
`count <= 8'h00`	`__Vdly__count = 0;`	非阻塞赋值 → 延迟变量
`count <= count + 1'b1`	`__Vdly__count = count + 1;`	读旧值，写延迟变量
`output count`	`uint8_t count;`	输出成员，用户可读

📖 详细说明（列表版）

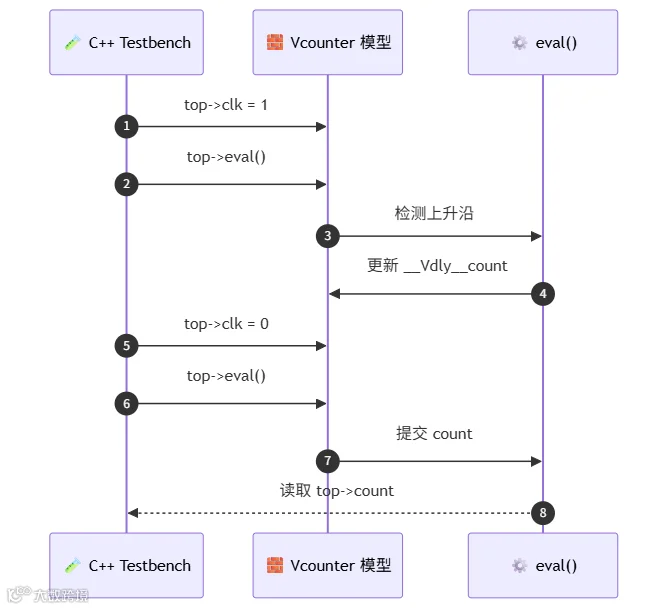

• 为什么需要边沿检测？

• Verilog 中 @(posedge clk) 是事件触发器：只有 clk 从 0 变 1 那一刻才执行。
• C++ 没有“事件”概念，eval() 每次完整执行一遍。
• Verilator 必须自己模拟：保存上一次 clk 值（__Vclk），比较当前值与上一次值。
• 只有当“当前为 1 且上一次为 0”时，才认为发生上升沿。
• 即 if (clk && !__Vclk)。

• 为什么需要 __Vdly__count？

• 直接对应 Verilog 的非阻塞赋值语义。
• count <= count + 1 含义：读取旧值，加 1，当前时间步结束时才写回。
• 同一 always_ff 块中所有非阻塞赋值右侧都使用旧值，互不干扰。
• 若直接翻译成 count = count + 1;，会立刻覆盖旧值，语义错误。
• 因此引入 __Vdly__count 作为“暂存区”：

• 右侧读 count（旧值）。
• 左侧写 __Vdly__count（新值）。
• 最后统一提交。

• 这就是**“延迟提交”（delayed assignment）**。

• 为什么 count = __Vdly__count; 出现在最后？

• 模拟真实硬件中“时钟沿到来 → 所有寄存器同时更新”的行为。
• 必须等所有 __Vdly 计算完毕，才能统一提交给正式变量。
• 否则会出现“前半段用旧值、后半段用新值”的不一致。

用户 App 代码





   #include "Vcounter.h"
#include "verilated.h"

int main(int argc, char** argv) {
    VerilatedContext* ctx = new VerilatedContext;
    ctx->commandArgs(argc, argv);

    Vcounter* top = new Vcounter{ctx};

    top->rst = 1;
    top->en  = 0;
    top->clk = 0;
    top->eval();

    top->clk = 1;
    top->eval();   // 上升沿，count 被清零
    printf("after reset: count = %d\n", top->count);

    top->rst = 0;
    top->en  = 1;

    for (int i = 0; i < 5; i++) {
        top->clk = 0; top->eval();
        top->clk = 1; top->eval();
    }
    printf("after 5 cycles: count = %d\n", top->count);

    top->final();
    delete top;
    return 0;
}

3️⃣ 模块例化

Verilog 片段





   module sub(
    input  logic a,
    output logic b
);
    assign b = ~a;
endmodule

module top(
    input  logic x,
    output logic y
);
    sub u_sub(
        .a(x),
        .b(y)
    );
endmodule

生成的简化 C++ 模型





   struct Vsub {
    uint8_t a;
    uint8_t b;

    void eval() {
        b = ~a;
    }
};

struct Vtop {
    uint8_t x;
    uint8_t y;
    Vsub u_sub;   // 例化子模块 → 成员对象

    void eval() {
        u_sub.a = x;   // 端口连接
        u_sub.eval();  // 调用子模块 eval
        y = u_sub.b;   // 输出连接
    }
};

对应关系


      Verilog

      C++

      说明

     sub u_sub(...)
     Vsub u_sub;

      例化 → 成员对象

     .a(x)
     u_sub.a = x;

      输入端口连接

     .b(y)
     y = u_sub.b;

      输出端口连接

      子模块 assign

      子模块 eval()

      层级调用

Verilog	C++	说明
`sub u_sub(...)`	`Vsub u_sub;`	例化 → 成员对象
`.a(x)`	`u_sub.a = x;`	输入端口连接
`.b(y)`	`y = u_sub.b;`	输出端口连接
子模块 `assign`	子模块 `eval()`	层级调用

📖 详细说明

• 为什么例化变成成员对象？

• Verilog 模块例化 = 在大电路中嵌入小电路，每个例化有独立内部状态。
• C++ 中自然表达：在 Vtop 类里放一个 Vsub 类型成员变量。
• 每个 Vsub 对象有自己的 a、b，互不干扰。
• 对应 Verilog 中每个例化实例拥有独立寄存器。

• 端口连接为什么变成赋值？

• Verilog 的 .a(x) 表示“把外部信号 x 连到子模块端口 a”。
• C++ 没有“连线”机制，只能用赋值模拟。
• u_sub.a = x; 把 x 的值传给子模块。
• 输出端口反过来：y = u_sub.b; 把子模块输出传回父模块。

• 为什么要在父模块 eval() 中调用子模块 eval()？

• 组合逻辑需按数据依赖顺序求值。
• u_sub 内部 b = ~a 依赖 u_sub.a，而 u_sub.a 依赖 x。
• 顺序：先 u_sub.a = x，再 u_sub.eval()，最后 y = u_sub.b。
• 顺序错误会导致 b 基于旧的 a 计算。
• Verilator 优化器通常自动分析依赖并重新排序，但理解顺序对调试很重要。

• 补充：

• Verilator 实际优化中可能把小型子模块**内联（inline）**到父模块 eval() 中，避免函数调用开销。
• 调试模式（--debug）下层级通常保留，方便定位问题。

4️⃣ `always_comb` + `case`

Verilog 片段





   module mux4(
    input  logic [1:0] sel,
    input  logic       a,
    input  logic       b,
    input  logic       c,
    input  logic       d,
    output logic       y
);
    always_comb begin
        case (sel)
            2'b00: y = a;
            2'b01: y = b;
            2'b10: y = c;
            default: y = d;
        endcase
    end
endmodule

生成的简化 C++ 模型





   struct Vmux4 {
    uint8_t sel;
    uint8_t a, b, c, d;
    uint8_t y;

    void eval() {
        switch (sel) {
            case 0: y = a; break;
            case 1: y = b; break;
            case 2: y = c; break;
            default: y = d; break;
        }
    }
};

对应关系


      Verilog

      C++

      说明

     always_comb
     eval()

      组合逻辑放入 eval

     case (sel)
     switch (sel)

      分支映射

     2'b00
     case 0

      常量映射

     y = a;
     y = a;

      赋值直接翻译

     default
     default

      默认分支

Verilog	C++	说明
`always_comb`	`eval()`	组合逻辑放入 eval
`case (sel)`	`switch (sel)`	分支映射
`2'b00`	`case 0`	常量映射
`y = a;`	`y = a;`	赋值直接翻译
`default`	`default`	默认分支

📖 详细说明

• always_comb 和 eval() 的关系：

• always_comb 是 SystemVerilog 组合逻辑专用块。
• 语义：只要块内任意输入变化，就重新执行整个块。
• Verilator 中，“重新执行” = 每次 eval() 执行一遍。
• always_comb 内部代码直接翻译到 eval() 函数体。
• 效果与 assign 几乎一样，只是允许更复杂的 if / case。

• case → switch 的直接映射：

• Verilog case 和 C++ switch 语义高度相似。
• 两者都是优先匹配（配合 break）。
• Verilog casez / casex 允许通配符匹配，Verilator 会翻译成更复杂的 if-else 链。

• 常量映射：

• 2'b00 等 Verilog 二进制字面量直接转成 C++ 整数字面量 0。
• 多比特信号（如 4'b1010）转成十进制 10 或其他等价形式。
• default 分支语义相同。

• 为什么没有 __Vdly？

• always_comb 是纯组合逻辑，没有时钟沿，没有“下一状态”。
• 所有赋值立即生效。
• 凡是带 posedge 的块都需要 __Vdly，不带时钟的都不需要。

5️⃣ 存储器 / 数组

Verilog 片段





   module ram(
    input  logic        clk,
    input  logic        we,
    input  logic [3:0]  addr,
    input  logic [31:0] wdata,
    output logic [31:0] rdata
);
    logic [31:0] mem [0:15];

    always_ff @(posedge clk)
        if (we)
            mem[addr] <= wdata;

    assign rdata = mem[addr];
endmodule

生成的简化 C++ 模型





   struct Vram {
    uint8_t  clk;
    uint8_t  we;
    uint8_t  addr;
    uint32_t wdata;
    uint32_t rdata;

    uint32_t mem[16];
    uint32_t __Vdly__mem[16];
    uint8_t  __Vclk;

    void eval() {
        rdata = mem[addr];   // assign

        if (clk && !__Vclk) {
            if (we)
                __Vdly__mem[addr] = wdata;
        }
        __Vclk = clk;

        // 提交写操作
        if (we)
            mem[addr] = __Vdly__mem[addr];
    }
};

对应关系


      Verilog

      C++

      说明

     logic [31:0] mem [0:15]
     uint32_t mem[16];

      数组 → C 数组

     mem[addr] <= wdata
     __Vdly__mem[addr] = wdata;

      非阻塞写 → 延迟数组

     assign rdata = mem[addr]
     rdata = mem[addr];

      组合读

     posedge clk
     clk && !__Vclk

      上升沿检测

Verilog	C++	说明
`logic [31:0] mem [0:15]`	`uint32_t mem[16];`	数组 → C 数组
`mem[addr] <= wdata`	`__Vdly__mem[addr] = wdata;`	非阻塞写 → 延迟数组
`assign rdata = mem[addr]`	`rdata = mem[addr];`	组合读
`posedge clk`	`clk && !__Vclk`	上升沿检测

📖 详细说明

• 为什么数组直接变成 C 数组？

• Verilog logic [31:0] mem [0:15] = 16 个 32 位元素。
• C++ uint32_t mem[16] 语义完全一致。
• 存储器在硬件上就是连续存储单元，C 数组映射最自然。
• 索引范围对应：Verilog [0:15] → C++ [16]，索引 0..15。
• 若 Verilog 用 [1:16]，Verilator 自动偏移，保证 C++ 侧从 0 开始。

• 为什么写操作需要 __Vdly__mem？

• mem[addr] <= wdata 是非阻塞赋值。
• 语义：时钟沿到来时读取 addr 和 wdata 旧值，当前时间步结束时才写入 mem。
• 直接翻译成 mem[addr] = wdata; 在多个写操作并发时可能错误交互。
• 用 __Vdly__mem 暂存，最后统一提交，准确模拟非阻塞行为。

• 组合读为什么不需要延迟？

• assign rdata = mem[addr] 是连续赋值，没有时钟。
• 直接 rdata = mem[addr]; 即可。
• 真实硬件中，这种“组合读”通常意味着存储器组合输出（读延迟为 0）。
• 同步读（一个时钟周期后输出）则需把读操作也放在 always_ff 里。

• 性能含义：

• 存储器在 Verilator 生成的 C++ 中就是普通数组，访问速度极快，没有“事件调度”开销。
• 这是 Verilator 在 CPU 仿真中特别受欢迎的原因——指令存储器、数据存储器都变成 C++ 数组，访问几乎零成本。

6️⃣ DPI-C：Verilog 调用 C 函数

Verilog 片段





   import "DPI-C" function int pmem_read(input int addr);

module top(
    input  int addr,
    output int data
);
    assign data = pmem_read(addr);
endmodule

C 函数实现





   extern "C" int pmem_read(int addr) {
    static int mem[256] = {0};
    return mem[addr];
}

对应关系


      Verilog

      C/C++

      说明

     import "DPI-C" function int pmem_read(...)
     extern "C" int pmem_read(...)

      声明与实现对应

     pmem_read(addr)

      直接调用 C 函数

      Verilog 运行到此处会跳入 C

     input int addr
     int addr

      参数类型对应

     output int data

      返回值

      返回值对应

Verilog	C/C++	说明
`import "DPI-C" function int pmem_read(...)`	`extern "C" int pmem_read(...)`	声明与实现对应
`pmem_read(addr)`	直接调用 C 函数	Verilog 运行到此处会跳入 C
`input int addr`	`int addr`	参数类型对应
`output int data`	返回值	返回值对应

📖 详细说明

• DPI-C 的本质：

• 跨语言调用协议，允许 Verilog 代码在仿真过程中“跳出”到外部 C/C++ 函数执行。
• Verilator 遇到 import "DPI-C" 声明时，不翻译函数体，而是生成外部函数声明。
• 链接阶段由 C++ 链接器找到对应 C 函数实现。

• 为什么必须用 extern "C"？

• C++ 支持函数重载，编译器会对函数名进行名称修饰（name mangling）。
• 例如 pmem_read(int) 可能被编译成 _Z9pmem_readi。
• Verilator 生成的外部声明默认期望 C 风格符号名（不做修饰）。
• 用 C++ 编译器编译 C 函数实现，链接器找不到符号。
• extern "C" 告诉编译器“不要做名称修饰，用 C 风格链接”。

• 参数传递方向：

• Verilog input 参数 → C 函数传值参数。
• Verilog output 参数 → C 函数指针参数（C 语言只能通过指针返回多个值）。
• Verilog return 值 → C 函数返回值。
• 注意位宽匹配：Verilog int 是 32 位，C int 通常也是 32 位；longint（64 位）或 shortint（16 位）需选对应 C 类型。

• 典型应用场景：

• CPU 仿真中，连接“Verilog 实现的 CPU”和“C 实现的存储器模型”。
• RTL 代码无需改动，存储器直接用 C 数组甚至 malloc 大块内存，方便高效。
• 指令比较：乱序执行 CPU 中，用 DPI-C 让 Verilog 在提交指令时调用 C 函数，与软件模拟器参考结果对比。

⚠️ DPI-C 必须用 extern "C"，否则 C++ 名称修饰会导致链接失败。

7️⃣ Verilog Testbench vs C++ App Testbench

Verilog 传统 Testbench





   initial begin
    rst = 1;
    en  = 0;
    clk = 0;
    #1 clk = 1;
    #1 clk = 0;
    #1 clk = 1;
    #1 $finish;
end

Verilator 用户 App 代码





   int main(int argc, char** argv) {
    VerilatedContext* ctx = new VerilatedContext;
    ctx->commandArgs(argc, argv);

    Vcounter* top = new Vcounter{ctx};

    top->rst = 1;
    top->en  = 0;

    top->clk = 0; top->eval(); ctx->timeInc(1);
    top->clk = 1; top->eval(); ctx->timeInc(1);
    top->clk = 0; top->eval(); ctx->timeInc(1);
    top->clk = 1; top->eval(); ctx->timeInc(1);

    top->final();
    delete top;
    return 0;
}

对应关系


      Verilog Testbench

      C++ App

      说明

     initial
     main()

      入口

     rst = 1;
     top->rst = 1;

      信号赋值

     clk = 0; #1; clk = 1;
     top->clk = 0; top->eval(); ctx->timeInc(1);

      手动翻转时钟

     $finish
     top->final();

      结束仿真

     $dumpfile
     tfp->open("wave.vcd")

      波形导出

Verilog Testbench	C++ App	说明
`initial`	`main()`	入口
`rst = 1;`	`top->rst = 1;`	信号赋值
`clk = 0; #1; clk = 1;`	`top->clk = 0; top->eval(); ctx->timeInc(1);`	手动翻转时钟
`$finish`	`top->final();`	结束仿真
`$dumpfile`	`tfp->open("wave.vcd")`	波形导出

📖 详细说明

• 为什么 initial 变成 main()？

• Verilog initial 块在仿真开始时执行一次。
• C++ main() 也是程序入口执行一次，语义完全对应。
• 但 Verilog 允许多个 initial 块同时执行，C++ 只有一个 main()。
• 需要多个并行“初始块”时，在 main() 中显式串行安排。

• #1 延迟为什么消失？

• Verilog #1 是“延迟 1 个时间单位”，C++ 中没有直接对应，代码立即执行。
• Verilator 做法：由用户在 testbench 中显式控制“仿真时间”。
• 通过 ctx->timeInc(1) 手动推进时间戳。
• timeInc(1) 只是给 VerilatedContext 时间戳加 1，不会真的等待。
• 它只是逻辑时间，用于波形文件中的时间轴。

• 时钟为什么需要手动翻转？

• Verilog 中时钟通常由 testbench 的 always #5 clk = ~clk; 自动产生。
• Verilator 中没有“后台线程”自动翻时钟。
• 必须由用户在 main() 中手动写：

• top->clk = 0; top->eval();
• top->clk = 1; top->eval();

• 这是 Verilator 与解释型仿真器最大的使用差异之一。

• eval() 和 timeInc() 的配合：

• 一次完整“时钟周期”通常需要两次 eval()：一次 clk=0，一次 clk=1。
• 每次 eval() 重新计算整个电路状态。
• timeInc() 只是标记时间轴。
• 只调用 eval() 不调用 timeInc()，仿真逻辑仍正确，只是波形时间轴上所有事件在同一时刻，不直观。

8️⃣ 常见坑对照表


      Verilog 写法

      Verilator 行为

      注意

     <=
       非阻塞赋值

      使用 __Vdly 延迟更新

      同一块中读旧值

     =
       阻塞赋值

      立即更新

      组合逻辑常用

     X
       / Z

      只支持二值逻辑

      会变成 0/1

     #1
       延迟

      需要 --timing 支持

      通常用 C++ 控制时间

     initial

      有限支持

      常用 C++ testbench 替代

     $display

      支持

      但 C++ 中更常用 printf

     inout

      需要特殊处理

      常用 __Vio 等机制

Verilog 写法	Verilator 行为	注意
`<=` 非阻塞赋值	使用 `__Vdly` 延迟更新	同一块中读旧值
`=` 阻塞赋值	立即更新	组合逻辑常用
`X` / `Z`	只支持二值逻辑	会变成 0/1
`#1` 延迟	需要 `--timing` 支持	通常用 C++ 控制时间
`initial`	有限支持	常用 C++ testbench 替代
`$display`	支持	但 C++ 中更常用 `printf`
`inout`	需要特殊处理	常用 `__Vio` 等机制

📖 详细说明

• <= 和 = 的区别为什么如此重要？

• Verilog 中最容易混淆、也最影响仿真正确性的地方。
• <=（非阻塞）用于时序逻辑，右侧读旧值，左侧延迟写入。
• =（阻塞）用于组合逻辑，立即生效。
• Verilator 严格按语义翻译：<= 生成 __Vdly 写入，= 直接赋值。
• 在 always_ff 中误用 =，Verilator 按阻塞语义翻译，可能导致与硬件行为不一致——非常隐蔽。

• X / Z 的缺失是 Verilator 的“原罪”：

• 真实硬件中信号可能处于“未知”（X）或“高阻”（Z）状态。
• Verilator 为性能只支持二值逻辑，所有信号只有 0 或 1。
• 未初始化信号默认是 0，三态总线无法正确模拟。
• 调试这类问题建议先用 Icarus Verilog 等四值仿真器定位，再回到 Verilator 做高速仿真。

• initial 块的有限支持：

• Verilator 对 initial 块的支持是“部分”的。
• 可执行一些简单初始化，但不支持复杂时序控制（如 #10 延迟）。
• 推荐把所有 testbench 逻辑写在 C++ 中。
• 让 Verilog 代码只保留可综合的 RTL。
• 核心理念：RTL 是 RTL，testbench 是 testbench，两者分离。

🎯 一句话总结映射关系

• 端口 → C++ 成员变量（可读可写，直接对应）
• 组合逻辑 → eval() 中的表达式 / 顺序代码（每次 eval 重新求值）
• 时序逻辑 → 边沿检测 + __Vdly 延迟变量（模拟非阻塞赋值）
• 模块例化 → 子对象 / 内联（层级展平以优化性能）
• DPI-C → extern "C" 函数（跨语言调用，必须 C 链接）
• Testbench → 用户 C++ main() 手动驱动时钟和 eval()

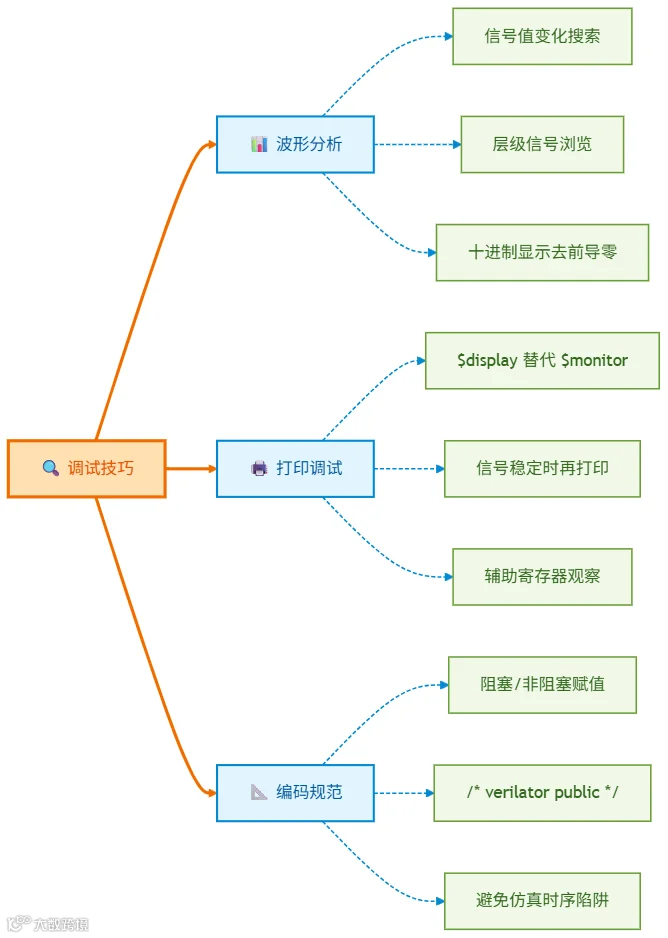

📊 波形调试：让信号“动”起来

• Verilator 支持生成 VCD（Value Change Dump）和 FST 格式波形文件。
• 可用 GTKWave 或 Surfer 查看。
• 生成步骤：

1. 编译时添加 --trace 选项：





       verilator --cc --exe --build --trace top.v sim_main.cpp

2. 在 C++ testbench 中添加波形追踪代码：





       #include "verilated_vcd_c.h"

VerilatedVcdC* tfp = new VerilatedVcdC;
contextp->traceEverOn(true);
top->trace(tfp, 99);  // 追踪深度
tfp->open("waveform.vcd");

// 在仿真循环中
while (!contextp->gotFinish()) {
    top->eval();
    tfp->dump(contextp->time());  // 每个时间步 dump 一次
    contextp->timeInc(1);
}

tfp->close();

3. 仿真结束后，用 GTKWave 打开波形文件：





       gtkwave waveform.vcd

• 关键点：

• tfp->dump() 必须在 eval() 之后调用，否则 dump 的是旧值。
• top->trace(tfp, 99) 中 99 是追踪深度，表示追踪 99 层子模块。
• 设得越大，波形文件越大，但层级越完整。

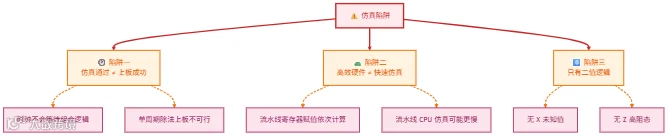

🚨 仿真中的陷阱

• 陷阱一：仿真通过 ≠ 上板成功。

• Verilator 仿真将时钟更新插入到所有组合逻辑计算完成后。
• 真实硬件中时钟不会等待组合逻辑完成。
• 仿真无法检测出时序问题。
• 例：单周期内完成 32 位除法的 CPU 在仿真中可正确运行，但上板几乎不可能实现。

• 陷阱二：更高效的硬件 ≠ 更快的仿真。

• 流水线技术通过段间寄存器将指令分为多个阶段并行执行，硬件效率极高。
• 仿真中每个寄存器赋值需要依次计算，导致“时钟周期”大大延长。
• 仿真环境中，流水线 CPU 处理速度可能比单周期 CPU 还要慢。

• 陷阱三：Verilator 只支持二值逻辑。

• 与 Icarus Verilog 不同，Verilator 信号只有 “0” 和 “1”。
• 不表示未知值 “X”。
• 调试未初始化信号或三态总线时需注意。

📈 性能对比


      维度

      Verilator

      Icarus Verilog

      商业仿真器（VCS/Questa等）

      仿真方式

      编译型（C++）

      解释型

      事件驱动

      单线程速度

      ⚡⚡⚡⚡⚡

      ⚡

      ⚡⚡⚡

      多线程支持

      ✅ 2-10x 加速

      ❌

      部分支持

      逻辑值

      二值（0/1）

      四值（0/1/X/Z）

      四值

      UVM 支持

      有限支持

      ❌

      ✅ 完整

      开源

      ✅ LGPL/Artistic

      ✅ GPL

      ❌

      时序仿真

      有限

      ✅

      ✅

维度	Verilator	Icarus Verilog	商业仿真器（VCS/Questa等）
仿真方式	编译型（C++）	解释型	事件驱动
单线程速度	⚡⚡⚡⚡⚡	⚡	⚡⚡⚡
多线程支持	✅ 2-10x 加速	❌	部分支持
逻辑值	二值（0/1）	四值（0/1/X/Z）	四值
UVM 支持	有限支持	❌	✅ 完整
开源	✅ LGPL/Artistic	✅ GPL	❌
时序仿真	有限	✅	✅

• Verilator 与商业仿真器相比，通常在类似或更优的性能水平上运行。
• 真正优势在于开源免费——预算可花在计算资源上，而不是软件许可证上，获得最佳“仿真周期/美元”比。

📝 注：以上为示意性数据。实际性能取决于设计规模、复杂度和优化程度。

❓ 常见问题（FAQ）

• Q：Verilator 能在 Windows 上运行吗？

• A：可以，推荐使用 WSL2 运行 Ubuntu 环境，性能最佳。Cygwin 也可以但速度较慢。

• Q：Verilator 的编译为什么这么慢？

• A：Verilator 内部会创建完整的生成仿真器状态以进行优化，可能需要较多内存。
• 大型设计的常驻内存集可达 64 GB 以上。
• 如果编译超过几分钟，检查是否在换页，考虑使用更多内存的机器或分层 Verilation。

• Q：如何生成波形？

• A：添加 --trace 或 --trace-vcd 选项。
• 然后在 C++ testbench 中使用 $dumpfile 和 $dumpvars 启用追踪。

• Q：Verilator 支持 UVM 吗？

• A：Verilator 对 UVM 2017 的支持仍在开发中。
• 需要 Verilator 5.036+ 版本配合相关配置。
• 基本 UVM testbench 可以编译，但运行时可能存在兼容性问题。

• Q：为什么 Verilator 比商业仿真器快？

• A：大多数仿真器必须兼容完整的 IEEE 1364/1800 标准，必须是事件驱动，无法重新排序逻辑块。
• Verilator 更接近综合工具的视角，可以自由进行网表级别的优化。

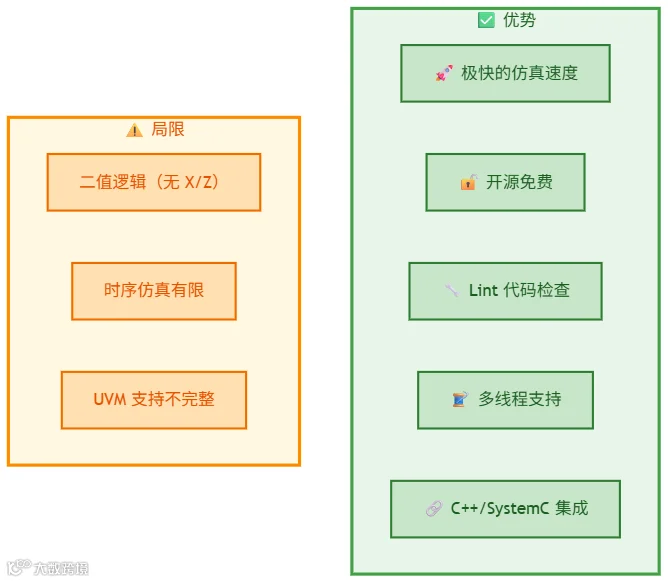

🎯 总结

• Verilator 是数字电路和处理器设计领域不可或缺的工具。
• 通过将 Verilog 编译为优化的 C++ 代码，实现远超传统仿真器的性能。
• 在四值逻辑、时序仿真和 UVM 支持方面有所取舍。
• 对于追求高速仿真和大规模设计的场景，Verilator 几乎是最佳选择。

核心要点回顾：

1. Verilator 将 Verilog 编译为 C++，而非解释执行，速度可提升 100 倍以上。
2. 工作流程分三阶段：Verilation → 编译 → 执行。
3. 通过 eval() 方法驱动仿真，每次输入变化后必须调用。
4. 使用 --trace 生成 VCD 波形，配合 GTKWave 调试。
5. DPI-C 机制实现 Verilog 与 C 函数的双向调用。
6. 仿真中注意时序陷阱：仿真通过 ≠ 上板成功。

📚 参考资源

• Verilator 官方文档：https://verilator.org/guide/latest/

• GitHub 仓库：https://github.com/verilator/verilator

• 中科大 Verilator 使用指南：https://soc.ustc.edu.cn/CECS/lab2/verilator/

• GTKWave 波形查看器：https://gtkwave.sourceforge.net

【声明】内容源于网络

ai算法芯片与系统

长期关注ai领域，算法，芯片，软件（系统，框架，编译器，算子库）等联合设计

内容 222

粉丝 0

ai算法芯片与系统长期关注ai领域，算法，芯片，软件（系统，框架，编译器，算子库）等联合设计

总阅读5.5k

粉丝0

内容222

Verilator 完全入门指南：从零到仿真加速

🤔 Verilator 是什么？

⚡ Verilator 的工作原理

🛠️ 快速上手：编译命令

🔗 用 C++ 连接 Verilog 信号

方式一：直接访问顶层信号

方式二：DPI-C 机制

🔬 深入内部：Verilog 片段与生成 C++ 代码对照

🧩 总览：Verilog → Verilator C++ 映射表

1️⃣ 组合逻辑：assign

Verilog 片段

生成的简化 C++ 模型

对应关系

📖 详细说明

用户 App 代码

2️⃣ 时序逻辑：always_ff

Verilog 片段

生成的简化 C++ 模型

对应关系

📖 详细说明（列表版）

用户 App 代码

3️⃣ 模块例化

Verilog 片段

生成的简化 C++ 模型

对应关系

📖 详细说明

4️⃣ always_comb + case

Verilog 片段

生成的简化 C++ 模型

对应关系

📖 详细说明

5️⃣ 存储器 / 数组

Verilog 片段

生成的简化 C++ 模型

对应关系

📖 详细说明

6️⃣ DPI-C：Verilog 调用 C 函数

Verilog 片段

C 函数实现

对应关系

📖 详细说明

7️⃣ Verilog Testbench vs C++ App Testbench

Verilog 传统 Testbench

Verilator 用户 App 代码

对应关系

📖 详细说明

8️⃣ 常见坑对照表

📖 详细说明

🎯 一句话总结映射关系

📊 波形调试：让信号“动”起来

🚨 仿真中的陷阱

📈 性能对比

❓ 常见问题（FAQ）

🎯 总结

1️⃣ 组合逻辑：`assign`

2️⃣ 时序逻辑：`always_ff`

4️⃣ `always_comb` + `case`
