上周，在《如何让你的电脑自动调动Origin进行绘图？》一文介绍了如何通过WorkBuddy + Editaplot 绘制复杂的密度曲线组合散点图，整个绘图过程省去了大量的重复手动操作，非常轻松！

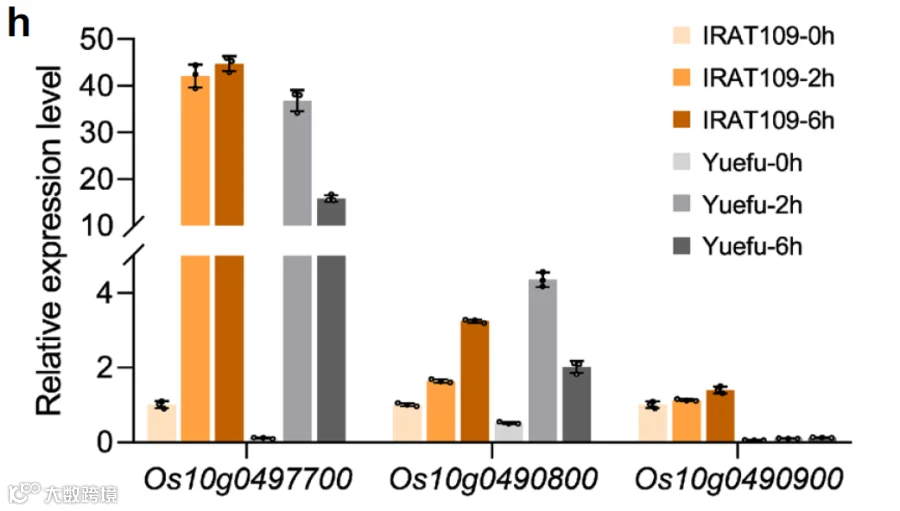

(Nature Communications，2022)
下面仍以上图NC文章中较为复杂的分组柱状图为例，继续为大家演示如何用WorkBuddy 复现这样的多分组柱状图。
在开始绘图之前，需要先准备好数据文件，如下图，本文的示例数据下载自原文的Source data部分，数据为脱水胁迫（0、2、6 小时）诱导水稻（IRAT109 和Yuefu 品种）幼苗的基因表达情况。
在 WorkBuddy 新建任务，指定好工作文件夹，在对话框中输入如下指令：
基于当前工作空间中的 data.xlsx 数据文件，其中 Gene 列对应横坐标，Relative expression level 列对应纵坐标，参照 1.0.png 的样式（包括配色、坐标轴“中断”范围、文本标签、长宽比例），使用origin复刻这样的分组柱状图，生成png和pdf格式的绘图文件，并保存为"bar.opju"文件
发送指令后，WorkBuddy 就开始自动工作了，你可以在界面上看到它的思考过程。

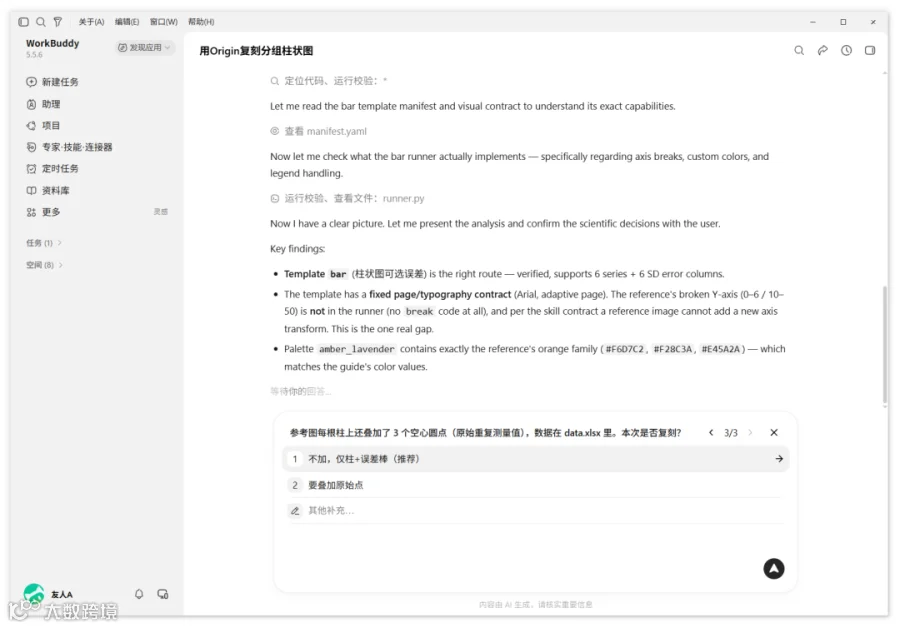

在绘制过程中，有一些选项需要你手工确认。比如，它会询问你是否在柱状图上叠加散点，如下图，我这里选择选项1，不加！另外，考虑到自动在坐标轴上加 “中断” 也是较为复杂的，这里也选择不加！
整个过程大约数十分钟，做点别的事情回来就发现图已经画好了，如下！

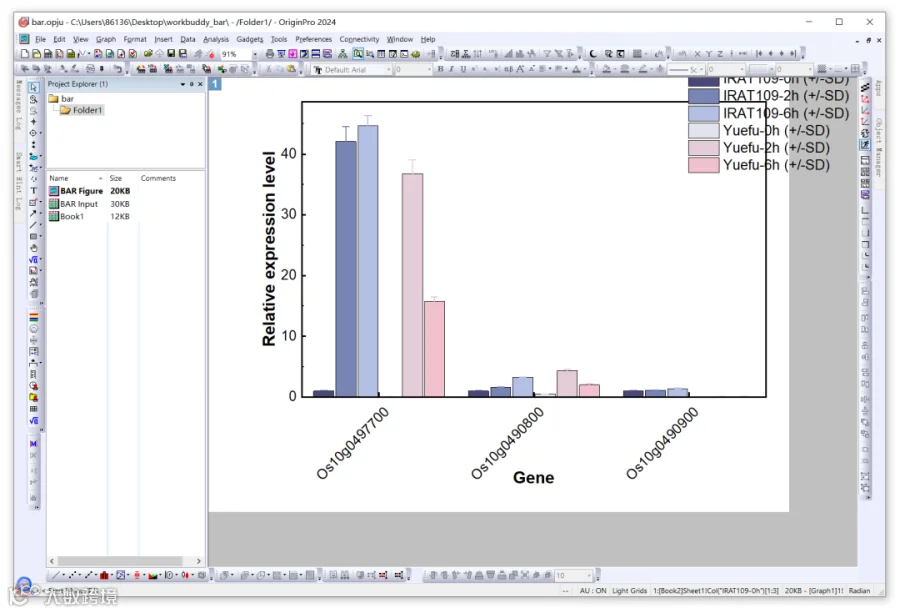

我们可以打开“bar.opju”文件看看绘图效果，如下图，可以看到图例位置明显有问题，其他图形元素的问题不大。

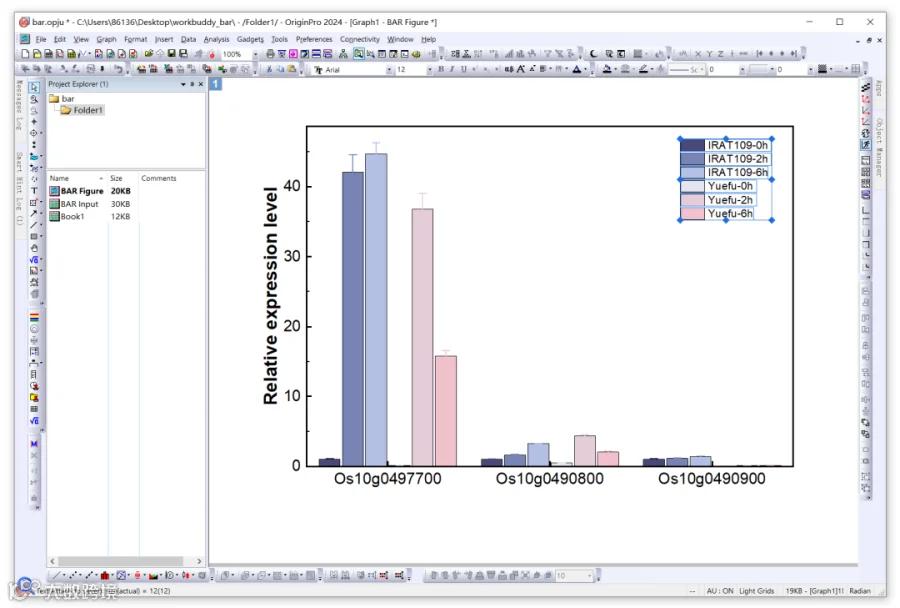

选中图例将字号设置为12，删掉括号中的文本，并直接通过鼠标拖动的方式调整图例的位置，如下图。
然后，双击任一坐标轴，在 Scale 选项窗口中，将坐标轴范围调整为0~50；在Breaks 选项窗口中在Y轴上添加1个Break，如下图，Break 位置取消自动，改为From 5 To 10；另外，点击 Details 按钮，可调整 Break 上半段坐标轴的刻度标签单位；隐藏掉上方和右侧的坐标轴。

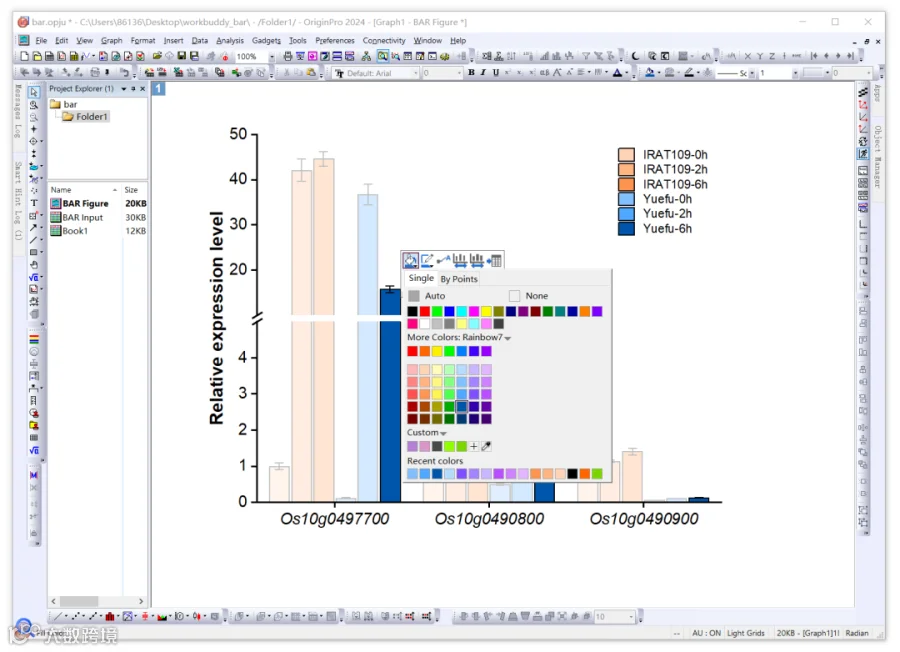

如果对 WorkBuddy 给的配色不满意，我们也可以通过 mini toolbar 快速调整分组配色下图。

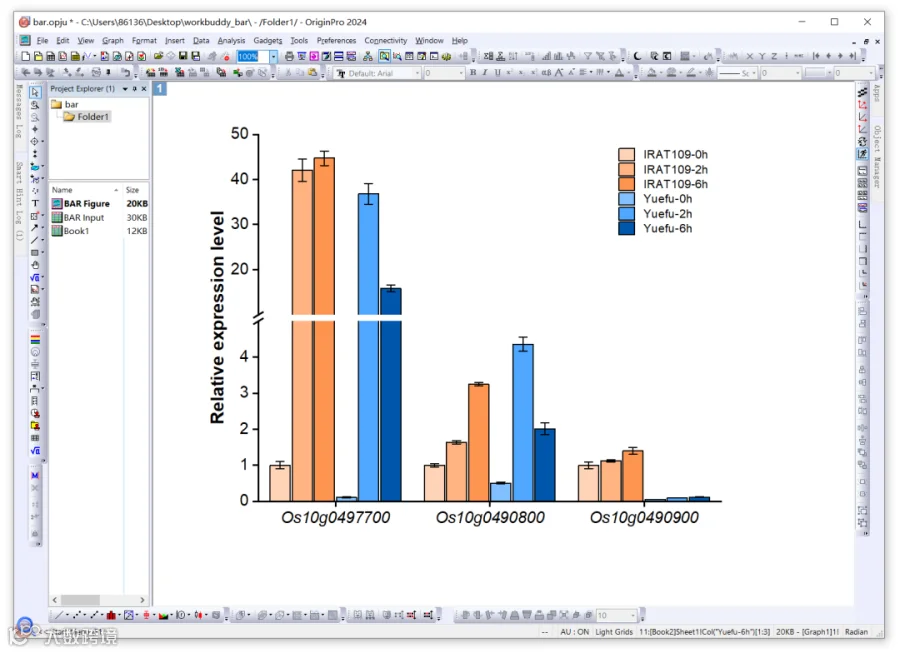

调整后的绘图效果如下，保存工程文件后，就可以导出 PDF 或 PNG 格式的图片啦！
另外，我们也可以通过 mini toolbar 快速将柱子的描边颜色调整 None，导出后的图片如下：

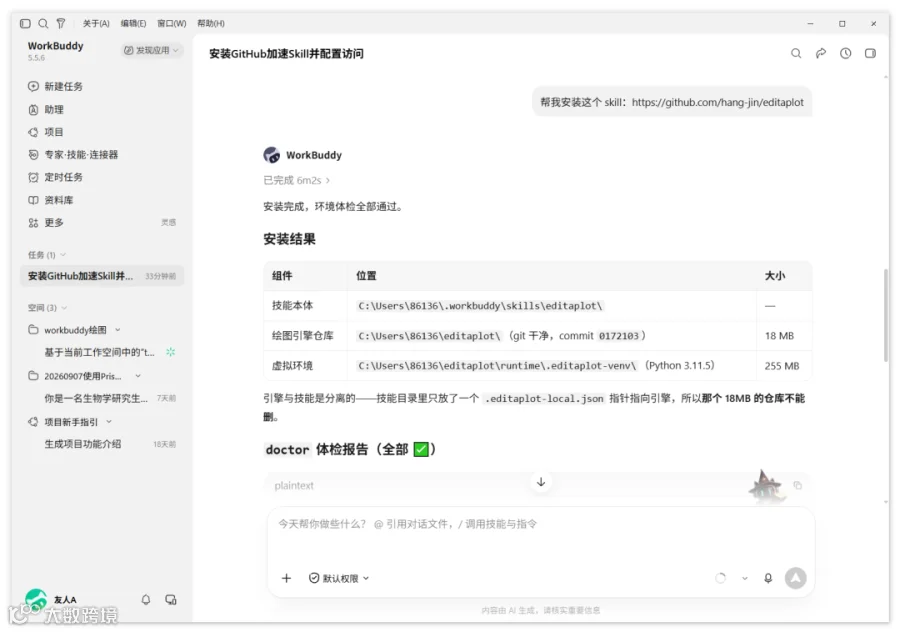

Editaplot 是专门用于科研绘图的技能，安装方法也非常简单，只需要在WorkBuddy 的对话框中输入："帮我安装这个skill：https://github.com/hang-jin/editaplot" 即可！
好啦，本次使用 Workbuddy 自动绘制多分组柱状图的教程就分享到这里啦！
Sun X, Xiong H, Jiang C, et al. Natural variation of DROT1 confers drought adaptation in upland rice[J]. Nature Communications, 2022, 13(1): 4265.
