#内存学习 10｜Rank、Channel、双通道到底是什么关系？——从一条内存到整个内存系统

前面几篇我们已经把内存拆开来看：一颗DRAM有自己的容量和x4、x8、x16位宽；多个DRAM可以组成Rank；整组DRAM安装到PCB上，形成一条内存模块；DDR4-3200、DDR5-5600描述数据传输速率，CL、tRCD、tRP等则描述访问时序。

但还有一个经常被混淆的概念：Channel，内存通道。很多人看到1Rx8、2Rx8、双通道这几个词，很容易把它们理解成同一件事情。实际上，它们处在完全不同的层级。

最简单的区分方法是：

x8是单颗DRAM的属性；Rank是多个DRAM的组织方式；Channel是内存控制器与内存模块之间的数据通路。

例如，一条典型的非ECC DDR4内存，一个Rank可以提供64-bit的数据宽度。假设使用x8 DRAM，那么8颗x8 DRAM可以组成：

8 × 8 bit = 64 bit

这就是一个典型的64-bit Rank。

如果这条内存是2Rx8，那么实际上是两组这样的结构：

Rank 1：8颗x8 → 64 bit

Rank 2：8颗x8 → 64 bit

这里注意：2Rx8并不是128-bit内存通道。

两个Rank分别都能提供完整的64-bit数据宽度，内存控制器在不同时间选择相应的Rank进行访问。Rank增加，改变的是模块内部的组织方式，而不是把一个Channel直接变成128 bit。

那么“双通道”又是什么？

双通道描述的是内存控制器同时使用两个独立内存通道。在典型的64-bit Channel设计下，可以理解为：

Channel A：64 bit   Channel B：64 bit

两个Channel同时工作时，理论数据通路总宽度可以达到128 bit。因此，在传输速率相同的情况下，理论带宽也可以提高。

例如DDR4-3200，一个64-bit Channel的理论带宽是：

3200 MT/s × 64 ÷ 8 = 25.6 GB/s

如果平台形成两个64-bit Channel，并且两个Channel都能充分工作，那么理论总带宽可以达到：

25.6 × 2 = 51.2 GB/s

这就是我们平时所说的“双通道带宽翻倍”背后的基本逻辑。这里还有一个容易产生的误解：

双通道不等于两条内存条。

很多消费级电脑确实通常通过插入两条规格匹配的DIMM来形成双通道，所以大家容易把“两条内存”和“双通道”画上等号。

实际上，是否形成双通道，最终取决于主板、CPU内存控制器、插槽连接方式以及内存安装位置等。

有的主板要求两条内存分别插在特定插槽；如果插错位置，可能无法按照预期形成双通道。服务器平台的通道、DIMM数量和插槽规则则更加复杂。

所以：

2Rx8 ≠ 双通道

两条内存 ≠ 必然双通道

双通道 ≠ 2 Rank

这三个概念必须分开。

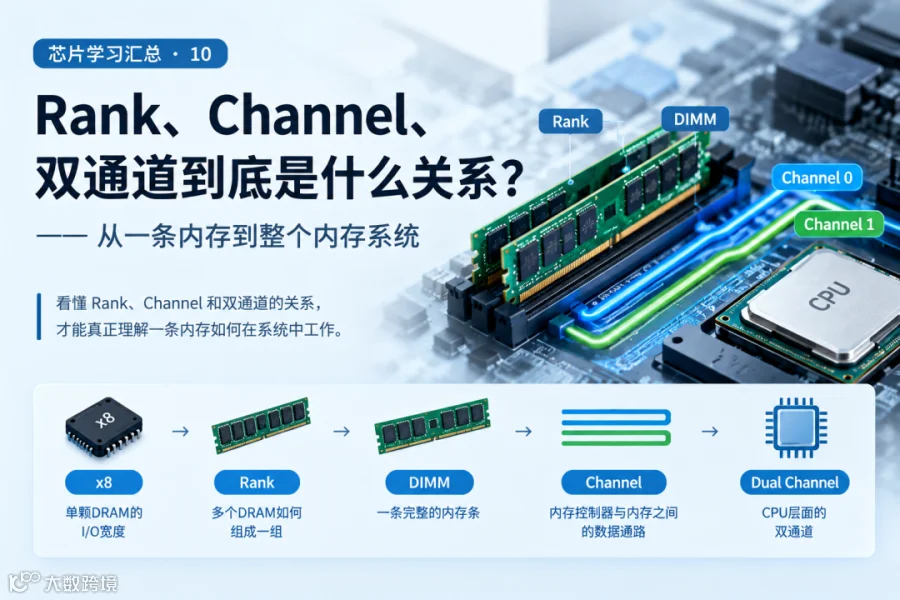

把它们放在一张图里，就会非常清楚：

DRAM → Rank → DIMM → Channel → Memory Controller

DRAM是最底层的存储器件；多个DRAM组成Rank；多个Rank构成一条DIMM；DIMM连接到某一个Memory Channel；多个Channel最终连接到CPU或独立的内存控制器。

这样一来，我们也可以重新理解前面讲过的带宽。

带宽并不是由某一个参数单独决定的，而是至少受到数据传输速率和数据通道宽度影响。

可以简单理解为：

理论带宽 = 数据传输速率 × 数据宽度 ÷ 8

所以，如果DDR4-3200的单Channel为64 bit，就是25.6 GB/s；如果系统使用两个64-bit Channel，理论总带宽就是51.2 GB/s。

但这只是理论峰值。

实际应用中，CPU架构、内存控制器、Rank数量、访问模式、内存延迟以及具体工作负载都会影响最终性能。因此，“双通道理论带宽翻倍”并不意味着所有应用的实际性能都会刚好翻倍。

到了DDR5，这个概念又出现了一点变化。

传统DDR4 DIMM通常可以理解为一个64-bit数据通道，而DDR5 DIMM内部采用两个独立的32-bit子通道。如果是ECC模块，则还需要考虑额外的ECC数据位。

因此，DDR5的“两个32-bit子通道”与传统意义上的“主板双通道”不是一回事。

这是学习DDR5时特别容易混淆的一点。

可以把它理解成两个不同层次：

DIMM内部的32-bit × 2子通道

和

CPU侧的多个Memory Channel

前者是DDR5 DIMM自身的数据组织方式，后者是整个内存控制器与DIMM之间的通道结构。

到这里，前面几篇文章中的很多参数就真正连接起来了。一颗DRAM可能写着：

16Gb x8 它说明的是这颗DRAM的容量和I/O宽度。多个这样的DRAM可以组成：1Rx8 或者：2Rx8这描述的是Rank组织。

整条内存可能进一步标成：

32GB DDR4-3200 2Rx8 ECC RDIMM

这里的32GB是模块容量，DDR4是代际，3200是数据传输速率，2Rx8是Rank与DRAM位宽组织，ECC说明具备错误校验能力，RDIMM则说明模块类型。

而这条内存最终安装在哪一个Channel、系统有几个Channel，又是更上一层的问题。所以，真正理解一条内存，不能把所有数字放在同一个层面看。

容量回答“有多少”；x8回答“单颗DRAM怎么传”；Rank回答“多颗DRAM怎么组织”；DDR4-3200回答“传多快”；CL回答“访问要等多久”；Channel回答“数据通过多宽的通道传输”。

当这些概念能够分开，再重新组合起来，看到一条内存的完整料号时，就不会只是记参数，而是能够真正读懂它的内部结构。

对于芯片贸易来说，这种理解也很重要。

客户要求替代一条内存时，不能只找“容量一样、DDR代际一样、速度一样”的产品。还需要继续确认DRAM Density、x4/x8/x16、Rank、ECC、UDIMM/RDIMM/LRDIMM、Channel配置以及平台兼容性。

因为真正的替代，从来不是找到一个看起来相同的数字，而是确认整个内存组织结构是否满足原系统的要求。

到这里，DDR内存最基础的一条逻辑链已经逐渐完整：

DRAM → x4/x8/x16 → Rank → DIMM → Channel → Data Rate → Timing → Bandwidth

下一篇继续进入DDR5一个非常重要、同时也很容易被误解的主题：

DDR5为什么要把一个DIMM拆成两个32-bit子通道？它到底解决了什么问题？
