在工业打印领域，精准的视觉定位直接决定产品品质与生产效率。针对传统视觉方案成本高、兼容性差及维护复杂等痛点，汉森软件推出多配置、强兼容的平板机视觉解决方案，旨在显著提升打印精度与产能，实现高质量与高效率并行。
CIS02-310（低速）视觉方案
推荐机型：A3平板
1. 采用600DPI高精度CIS相机，单像素精度0.04mm/pixel，定位精度达0.12mm，成像清晰无畸变。
2. 配备同轴照明系统，有效消除阴影和噪声干扰，适配多种光学特征产品。
3. 310mm宽视场设计，一次扫描即可完成定位；支持双横梁及车头安装，灵活适应不同运动方式。
4. 支持千兆网口传输，最高行频10kHz，整体扫描速度可达0.4米/秒，兼顾精度与效率。
5. 结合高精度硬件与图像处理算法，识别率高达99.5%。
CIS02-164（低速）视觉方案
推荐机型：6090平板
1. 采用1200DPI高精度CIS相机，单像素精度0.02mm/pixel，定位精度达0.06mm，成像清晰无畸变。
2. 采用同轴照明方式，消除环境光干扰，适用于复杂光学特征产品。
3. 164mm视场CIS相机，单次扫描完成定位；支持双横梁及车头安装，提升打印与定位综合效率。
4. 支持千兆网口传输，最大行频10kHz，整体扫描速度达0.2m/s，平衡精度与速度需求。
5. 依托高精度硬件系统与先进算法，确保99.5%的高识别率。
中高速及特殊场景视觉配置方案
除上述基础方案外，汉森软件还针对中高速生产、特殊材质及超高精度需求，推出以下四种定制化配置，全面覆盖各类机型与产线。

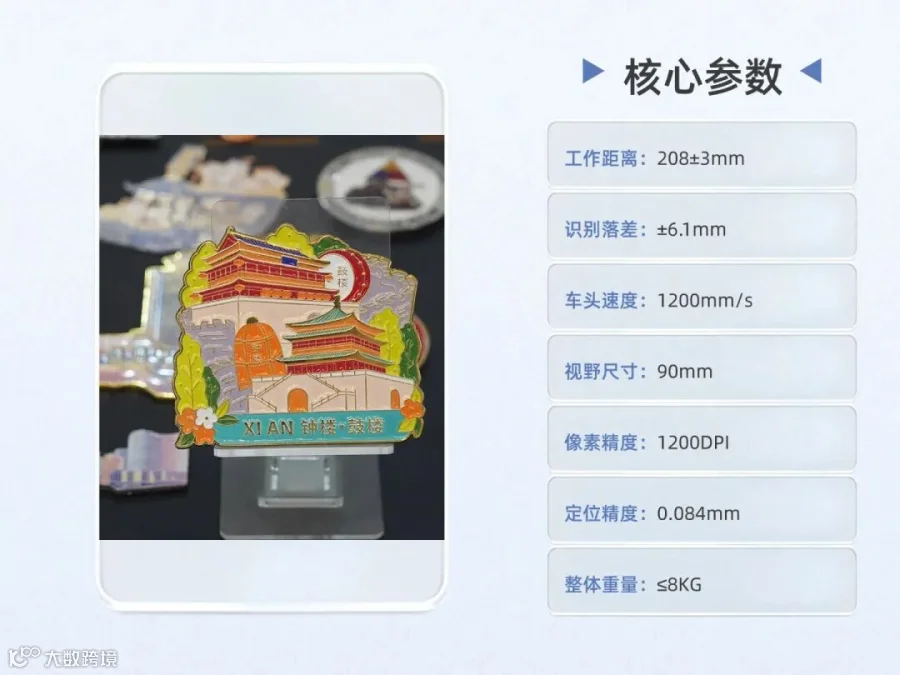

配置一：车头 + 4K + 炮筒 + 同轴
适配机型：2513
宽域适配能力：具备±6.1mm识别落差及+12mm场景适应能力，轻松应对卡片、玩具等凹凸表面。
微米级细节还原：像素精度0.021mm/pixel，像方畸变≤0.1%，可清晰呈现金属徽章纹路及饰品精细图案。
灵活布线：支持5-12m长线材，适配不同车间布局需求。

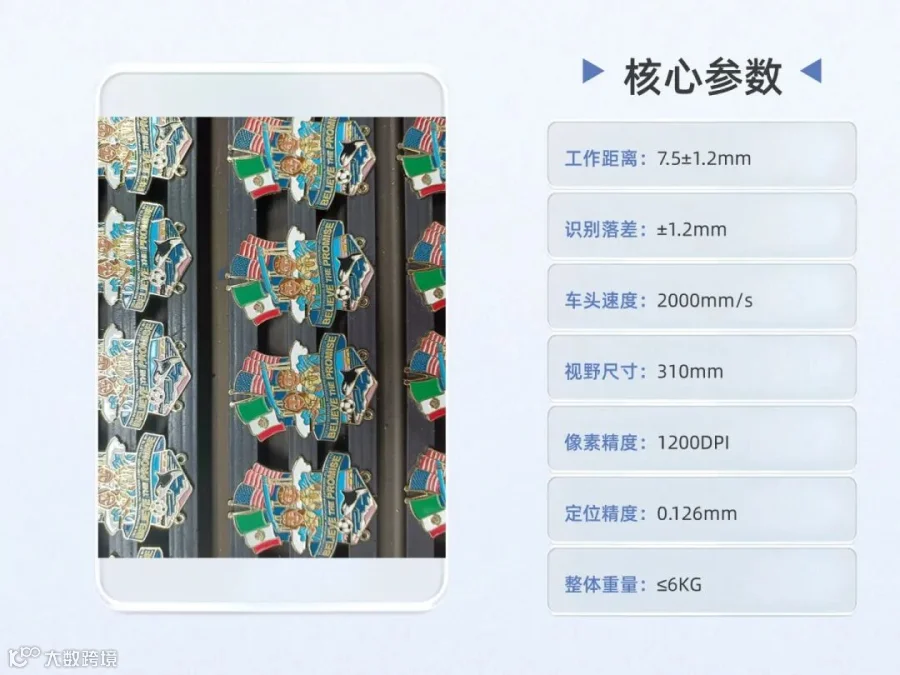

配置二：车头 + CIS高速310
适配机型：2513
高效量产：2000mm/s车头速度配合310mm大视野，4次扫描即可覆盖整幅台面，单批次处理效率提升50%以上，适用于玩具、打火机等批量加工。
零畸变成像：像方畸变为0，定位精度0.126mm，确保打印边缘清晰、无模糊偏移。
集成化设计：一体式光源无需额外布线，工作距离7.5±1.2mm，安装简便。
多路光源系统：定制4路光源大幅减弱高度差带来的阴影干扰，显著提升定位精度与良率。

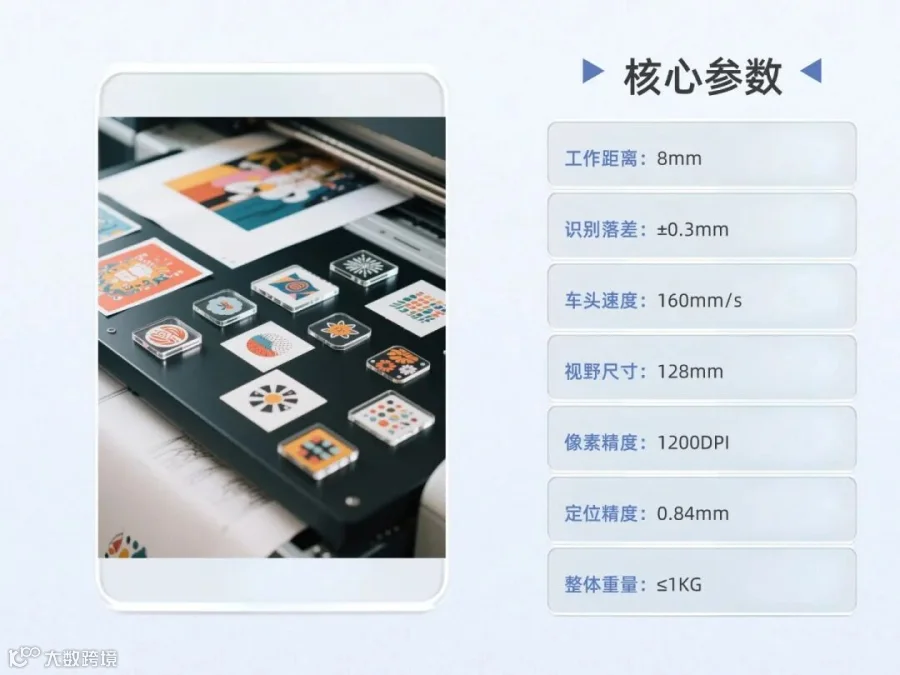

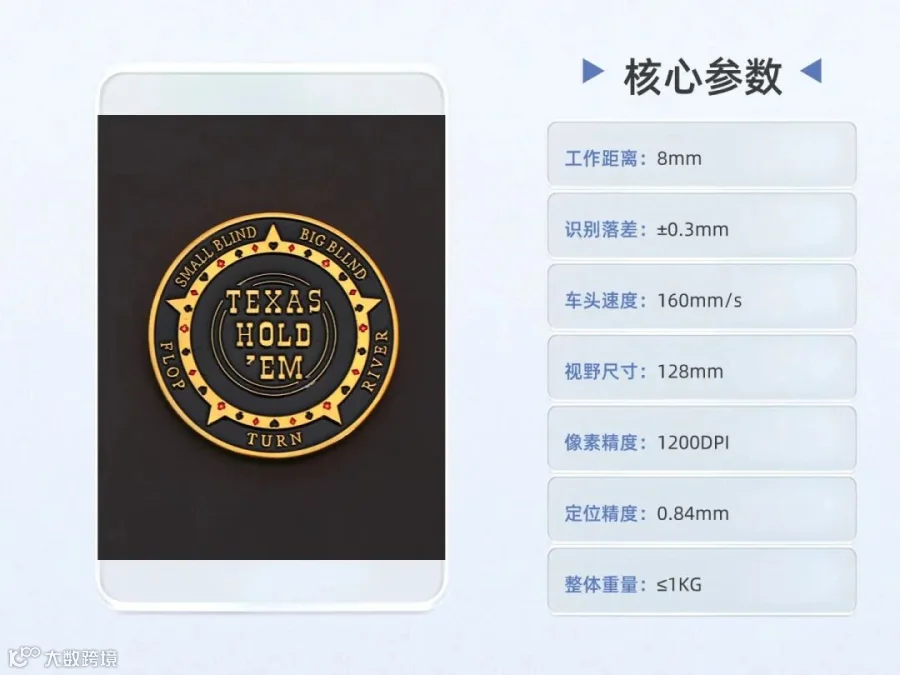

配置三：车头 + CIS低速128
适配机型：6090
轻巧灵活：重量≤1kg，厚度仅48mm，安装调试便捷，移动操作更轻松。
精细识别：识别落差±0.3mm，像素精度0.021mm/pixel，支持0.6mm低落差场景。
精准输出：采用先扫后印模式，有效减少累积误差，确保图案位置精准无误。
配置四：横梁 + CIS低速310
适配机型：A3幅面机型
专为A3打造：310mm大视野完整覆盖A3尺寸，横梁安装方式有效节省设备空间。
轻量稳定：重量≤0.3kg，运行速度110mm/s，低负荷设计不影响主机稳定性。
通用性强：识别落差1.5mm，满足多数平面类小物件的高标准打印需求。
方案核心优势总结
汉森软件平板机视觉解决方案以高定位与对位精度确保打印效果零瑕疵，以毫秒级处理速度保障生产节拍零延迟。通过提供“板卡+控制软件+RIP软件”三位一体的深度整合，结合开放易用的系统架构，有效简化集成流程并降低维护成本，助力企业打造高端差异化产品，全面提升市场竞争力。
