上节课讲解了多露头设计模式。该模式虽然能够实现多露头的设计样式，但参数需逐个录入，操作速度较慢。本节课将在此基础上进阶，讲解如何批量导入Excel表格数据，一键快速完成多露头设计。
前言
本节课的操作流程分为三步：
第一步，编辑Excel表，录入基础名称、荷载、地质参数及基础露头长度；
第二步，通过数据接口将Excel表导入软件；
第三步，点击批量计算，完成全部基础的批量设计。
下面分步骤详细讲解。
第一步 编辑Excel表
从【帮助】菜单中打开“打开数据模板”功能，调出通用数据Excel表。表中内容无需全部填写，只需编辑以下3个工作表。
（一）『基础作用力』工作表：填入基础名称与荷载
基础名称可自定义。为便于识别每个基础，建议将其编辑为“塔名＋露头步长”的格式，再利用Excel的复制、粘贴功能，批量生成一系列露头尺寸。
荷载输入当前塔型的荷载值，各露头保持一致。

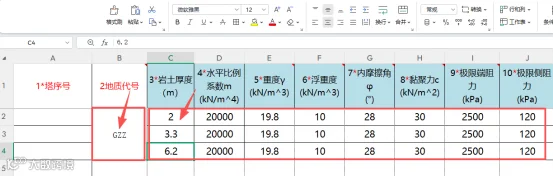

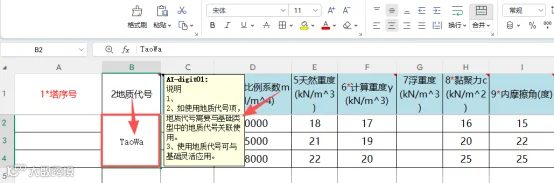

（二）『地质表』工作表：编辑地质代号与土壤参数
地质代号支持多层土壤，多层土壤输入到一个地质代号中。地质表按基础类型分为桩基础、掊挖基础、扩展式基础三类，需分别进行编辑。

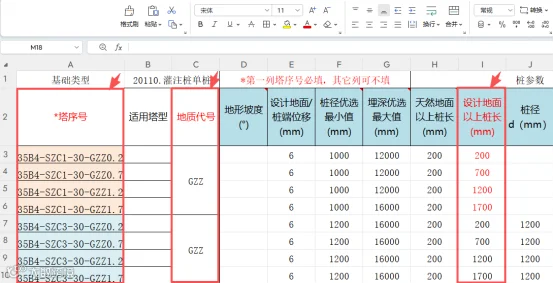

（三）『基础表』工作表：编辑基础名称与桩露头长度
首先编辑第一列的基础名称，该列须与【基础作用力】工作表中的基础名称完全一致，可直接整列复制过来；再输入地质代号，填入与前一页相同的名称。随后编辑“设计地面以上桩长”，桩露头长度应与基础名称一一对应，便于核查两者是否一致。其余各列均非主要项，可填可不填。
示例1 桩基础多露头样式
示例2 掏挖基础露头样式
第二步 导入Excel数据

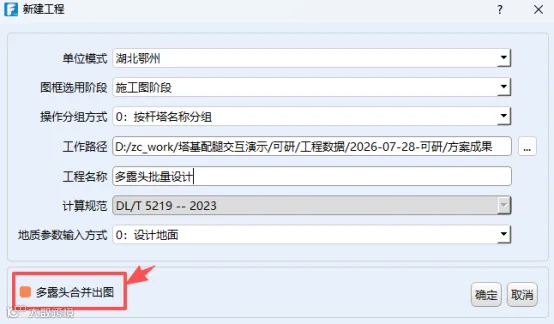

新建基础工程时，务必选择【多露头合并出图】模式。
随后在软件菜单栏中点击【数据接口】，选择“导入通用数据”，打开已编辑好的Excel文件，数据即可全部导入软件。导入完成后，请对各项数据进行检查核对。
第三步 批量计算

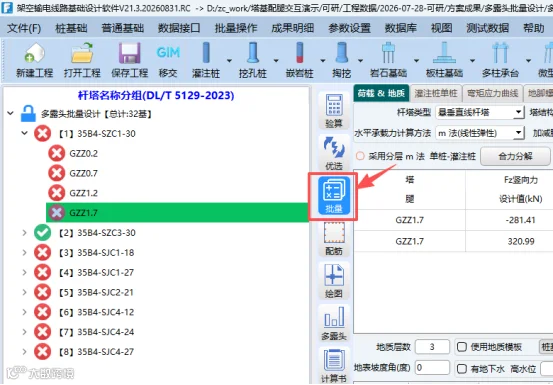

点击竖条工具栏中的【批量计算】按钮，软件将一次性完成全部基础的计算，无需逐个操作，效率大幅提升。单击【统材出图】，批量设置统材型号，为每基基础设置不同的钢筋型号和附属设置。
第四步 批量出图与材料量统计
（一）按多露头合并出图

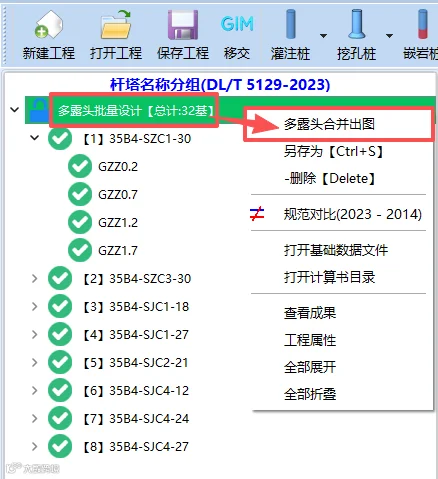

右键单击导航树上方的工程名称，选择“多露头合并出图”，软件即可将多种类型的基础绘制在同一张CAD图纸中，省去人工拷贝图纸的时间，大幅提升出图效率。
（二）导出材料量统计

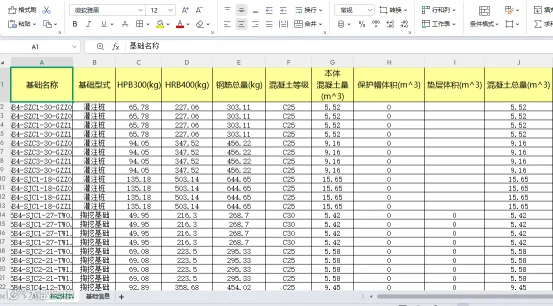

点击【数据接口】下的江西腾达格式，选择“导出材料成果表”，工程量统计结果即可直接输出为Excel表，无需逐基统计，效率显著提高。
结束语
下一期我们讲解基础钢筋长度计算。
