一、前言
为了让厨房设计图纸能够让甲方业主了解厨房的动线，我们通常会在图纸中标注流程动线，那么如何用水纹软件快速实现厨房动线设计，又能够让图纸美观。我们开发了这些功能，具体如下。
二、功能详细说明
该功能主要用于商用厨房工艺流程平面图纸，快速绘制商厨生产流程、物料流转、人员流动、污碟回收的动线箭头。摆脱 CAD 原生直线、多段线手动绘制箭头、修改线型的繁琐操作，支持多种预设图例样式，全部绘图参数可视化可调，像 CAD 直线命令一样灵活绘制各类流程动线，提高商厨平面图纸绘制效率。

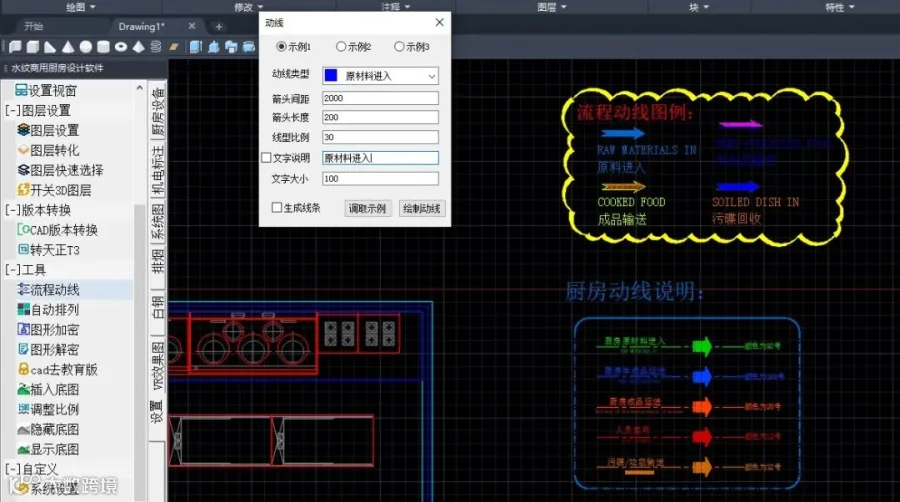

2.1 多套预设动线样式
内置示例 1、示例 2、示例 3 多套动线图例模板，直接单选切换不同的动线样式，可快速调取已配置好的样式方案，满足不同图纸表达习惯，不同项目可选用差异化动线表现形式。
2.2 动线类型分类选择
下拉菜单可选择动线业务类型，例如原材料进入、物料转运、成品输出、人员通行等，不同类型配套区分颜色标识，图纸上直观区分不同流向，便于读图识别各类流程。
2.3 全参数可视化自定义
所有动线绘制参数均可界面直接修改。

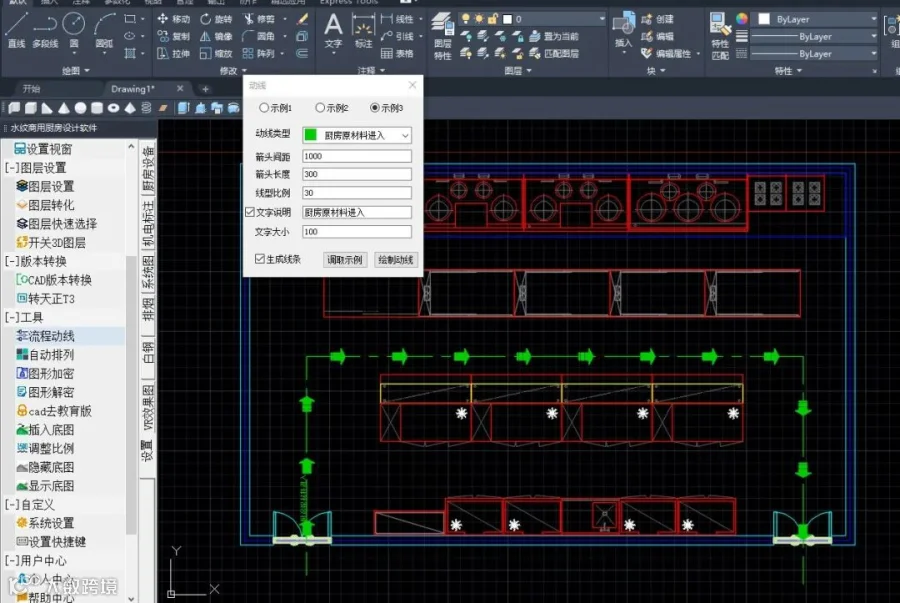

2.4 简易绘制操作
绘制逻辑与 CAD 直线命令保持一致，鼠标点选起点、终点，连续点选即可生成连续转折的流程动线，操作上手简单，无需学习复杂命令。提供调取示例、绘制动线按钮，调取示例快速预览效果，确认参数后一键完成动线绘制。
三、功能优势
▪ 样式丰富：多套预设图例模板，快速切换不同动线表现形式；
▪ 参数灵活：箭头、线型、文字全部参数可视化修改，适配不同图纸比例；
▪ 上手简单：绘制逻辑等同于 CAD 直线命令，连续点选即可绘制转折动线；
▪ 分类清晰：支持多种业务动线类型，搭配颜色区分，图纸表达清晰直观；
▪ 提升效率：替代手动绘制箭头、调整线型、添加文字的多步操作，大幅缩短工艺流程图出图时间。
这五项优势最终都落在同一件事上：把商用厨房工艺流程图里最费手工的环节交给软件完成。水纹商用厨房设计服务的价值也在于此——少一点重复劳动、少一点出错，解放商厨设计师的时间，提高设计效率。
关于水纹商用厨房设计软件
水纹商厨CAD&3D设计软件是一款专为商用厨房设计开发的专业设计工具，涵盖厨房设备平面图布局、自动生成设备清单，机电点位图，厨房新风排烟图，电气、给排水系统图，3D效果图，视频动画等全流程设计功能。创新科技，服务商厨，让商厨签单更容易！未来，我们将继续深耕水纹商用厨房设计领域，推出更多创新功能，助力行业数字化升级。
如需试用软件可以后台留言！
