瑞士HAUSER豪泽多轴坐标磨床是专为复杂曲面磨削而研发应用，具有高精密性。
瑞士HAUSER豪泽多轴坐标磨床非常适合超精加工应用中的精度。

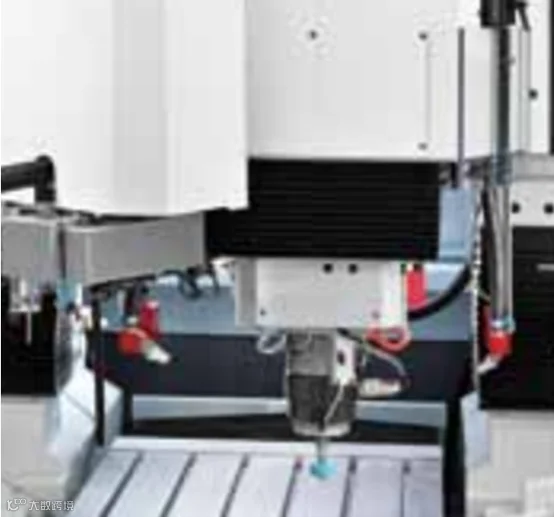

瑞士HAUSER豪泽多轴坐标磨床的夹具磨头，代表了无与伦比的加工工艺，各种磨削和铣削策略。由于采用了最先进的研磨头技术，高精确座标磨床组合具有互补硬铣削成为一个焦点，并成功地使用。
联系方式 ：135 2207 9385
HAUSER H55-400 数控坐标磨床关键参数 |
|
H55-400磨削Z-C-U磨头、Z-C-U轴 |
|
主轴套筒直径 |
125 mm |
机床提供以下磨头速度： |
|
-电动磨头40S，可编程无级调速（有40S TC/ATC磨头备选） |
4'000 - 40'000 min-1 (rpm.) |
-电动磨头22S，可编程无级调速（有22S磨头备选） |
4'500 - 22'500 min-1 (rpm.) |
-电动磨头45S，可编程无级调速（有45S/45ST磨头备选） |
9'000 - 45'000 min-1 (rpm.) |
-电动磨头70S，可编程无级调速（有70S TC/ATC磨头备选） |
9'000 - 70'000 min-1 (rpm.) |
-气动磨头T13，可编程无级调速（有T16磨头备选） |
130'000 min-1 (rpm) |
-槽磨附件可编程无级调速 |
3’900-18’300 min-1 (rpm.) |
“C”轴行星运动速度： |
|
-可编程无级调速行星运动方式 |
5 - 350 min-1 (rpm.) |
Z轴冲程磨削方式： |
|
-Z轴往复冲程磨削运行，无级调整，最大速度 |
Vmax. 22'000,000 mm/min |
-Z 轴冲程频率 |
max. 8 Hz |
-Z 冲程磨削长度，无级调整 |
0,1 mm up to 170 mm |
Z轴CNC方式： |
|
-磨削速度 |
0 - 2'000 mm |
-快速移动速度 |
0 - 4'000 mm |
U轴行程（半径，CNC方式） |
- 3 up to + 47 mm |
H55-400主轴转速 |
|
X,Y 轴行程 |
1'300 x 800 mm |
主轴头（W轴）行程 |
635 mm |
U轴磨头安装面与工作台之间的距离 |
max 905 mm |
磨头与工作台之间的距离 |
0 - 710 mm |
双立柱之间的距离 |
970 mm |
行星方式磨削直径，用70S磨头，砂轮直径Ø 50 mm： |
|
-磨头70S在U轴中间位置，全自动方式 |
max. 144 mm |
-磨头70S在U轴偏移位置 |
max. 234 mm |
-带扩展板 |
max. 360 mm |
行星方式磨削直径，用40S磨头，砂轮直径Ø 100 mm： |
|
-磨头40S在U轴中间位置，全自动方式 |
max. 194 mm |
-磨头40S在U轴偏移位置 |
max. 284 mm |
-带扩展板 |
max. 360 mm |
锥度磨削范围（选项） |
up to max 120° |
H55-400工作台 |
|
工作台面积 |
1'440 x 860 mm |
T型槽（7个）宽 |
14 mm |
承重 |
max 800 kg (1'500 Kg选项) |
H55-400进给 |
|
X轴、Y轴、W轴： |
|
-磨削速度 |
0 – 2'000 mm/min |
-快速移动速度 |
4'000 mm/min |
