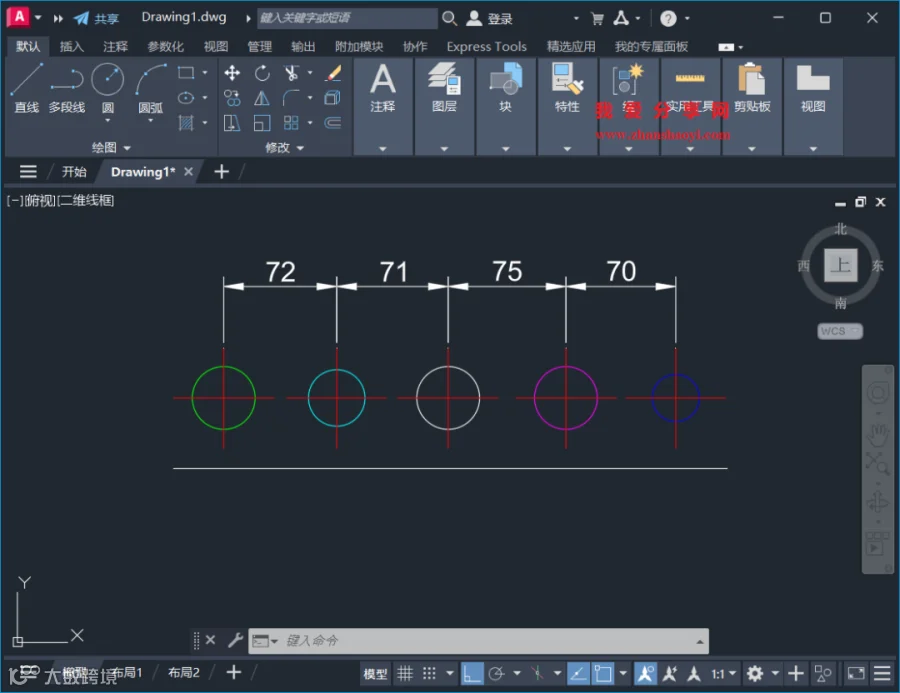

如图所示，一组连续标注（绿色部分）的尺寸界限紧密相连，尺寸线位于同一高度，整体整齐美观。为帮助用户快速创建此类标注，本文将介绍如何通过【QDIM】命令高效实现。
操作步骤

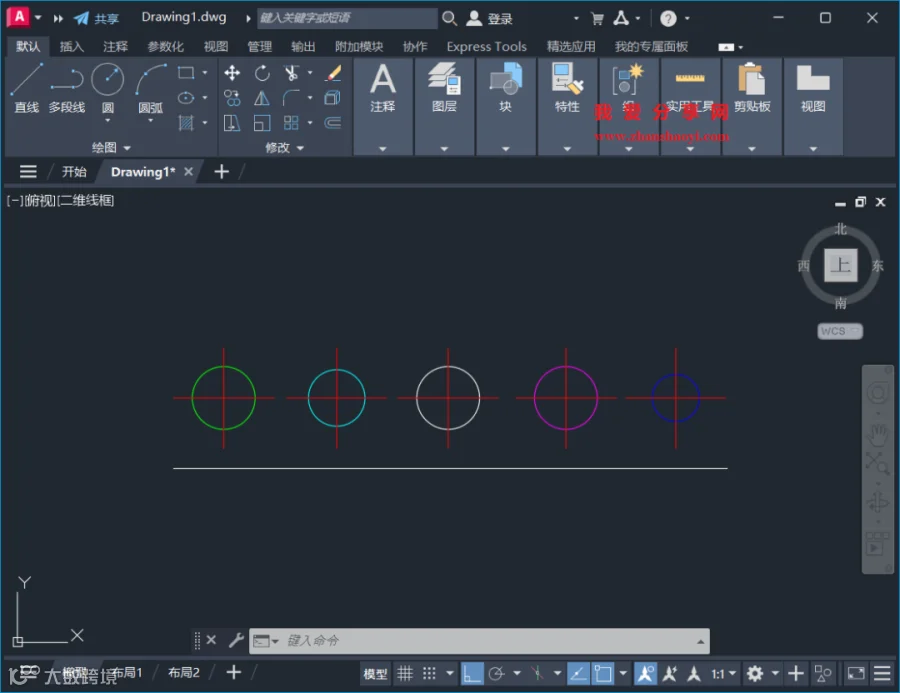

1. 打开图纸
启动 AutoCAD 2026 软件，并打开需要编辑的示例图纸。

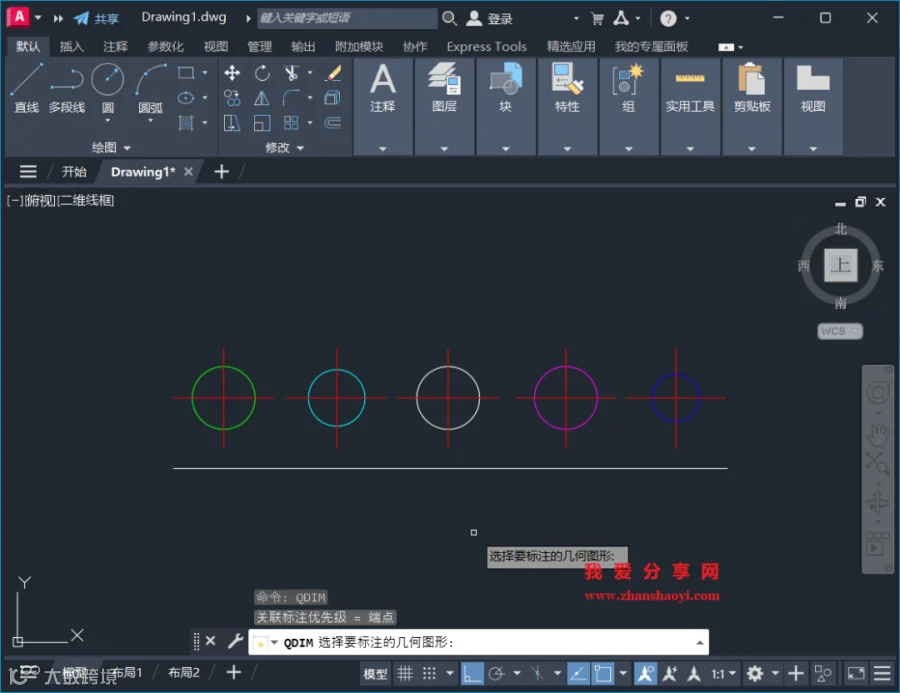

2. 输入命令
在下方命令行中输入QDIM，并按 Enter 键确认。
3. 选择对象
当系统提示“选择要标注的几何图形”时，采用反向选择方式（从右下向左上框选）选中所有需要标注的线段，随后按 Enter 键。
4. 完成标注
当提示“指定尺寸线位置”时，单击鼠标左键确定位置，系统将自动生成完整的连续标注。
