ED3362-0100是采用了直插式连接技术的新一代模块，可以采集全桥、称重传感器等数据。
本文就ED3362-0100的称重功能做主要说明。

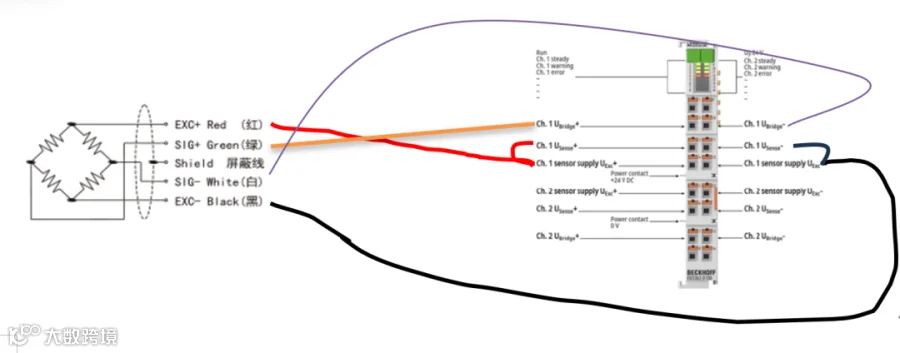

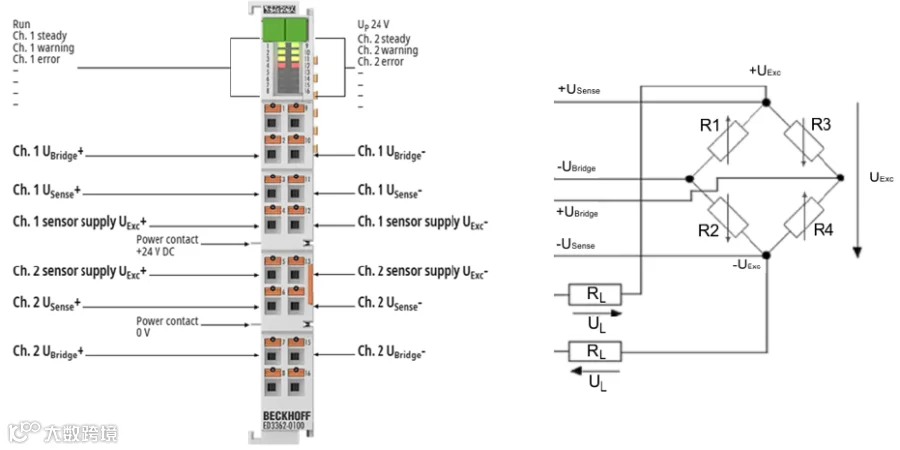

接线方式
U_Bridge：是信号电压；
U_Sense：参考电压；
U_Exc：供电电压；
如果是四线制，需要将U_Exc和U_Sense短接在一起。
参数设置

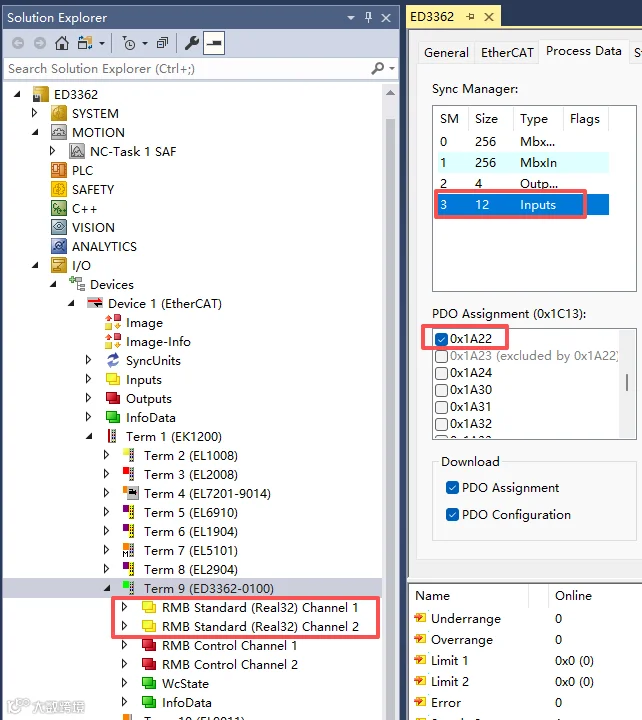

设置PDO 为"RMB Standard (Real32)" (默认)；
设置供电电压U_Exc 0xF800:01，默认是10V；

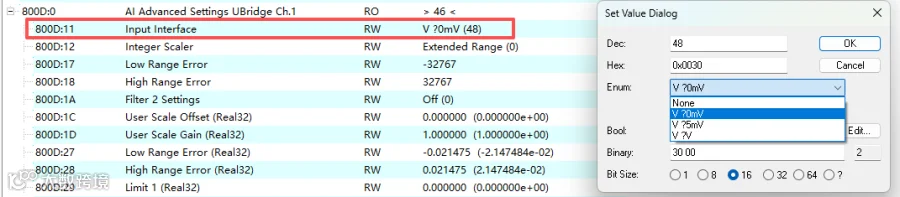

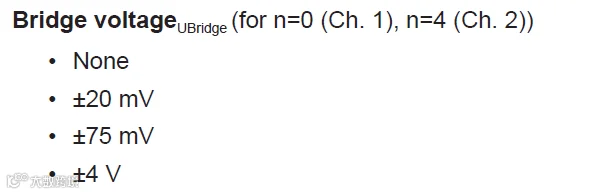

设置U_Bridge测量范围 0x800D:11，默认（±20 mV）；

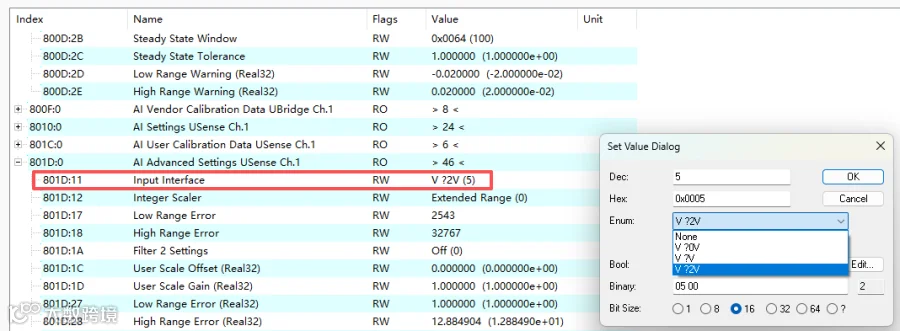

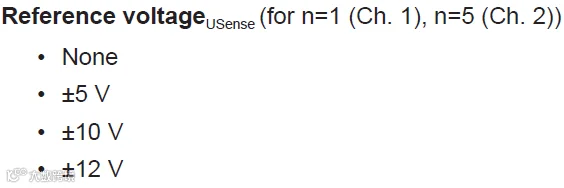

设置U_Sense测量范围 0x801D:11，默认（±12 V）；
零点校准
-
出厂复位0x1011:01，输入1684107116；
设置显示数值的缩放比例0x8030：27，默认是1；
缩放比例是为了显示数值，需要和0x8030:24搭配使用，而0x8030:24是传感器的最大量程，例如：
传感器最大量程是10kg，那么0x8030:24就填10，而缩放比例0x8030：27就填1，实际物体为3.3kg的时候就显示3.3；当0x8030：27填入1000，那么0x8030:24需要同时放大，填入10000，实际物体为3.3kg的时候就显示3300；

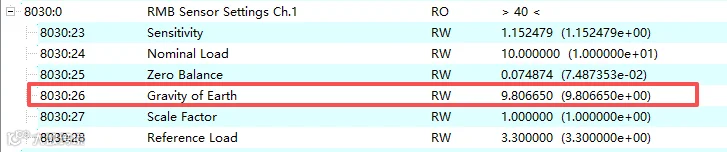

设置重力加速度0x8030:36，默认9.8066502；
设置滤波器0x8000:15为9（IIR8），默认是1；
设置传感器最大量程0x8030:24，此项目处设置为10；
校正零点。

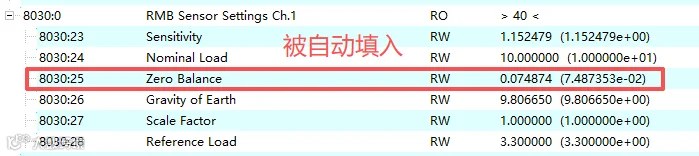

此时不加重物，观察pdo中的Steady State为1时，给0xB030:01赋值257，此时可以看到Pdo中的Value值为0，并且0x8030:25被自动填入零点偏置值，然后0xB030:01赋值0，同时要注意0xB030:02和0xB030:01必须为0；
量程校准
-
此时需要将重物放在传感器上，并且重物至少应为最大负载的20%以上，越重数据越准确，需要注意：此时Pdo中的Value值必须为正，若为负值则需要调换U_Sense线，否则无法进行量程自动校准； -

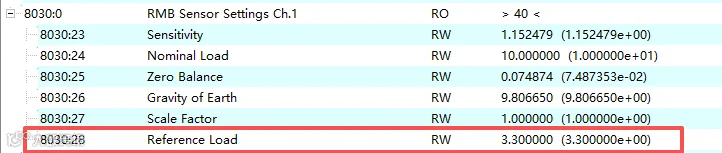

填入重物的实际重量0x8030:28，例如：实际重物3.3Kg，此处填入3.3；
当Pdo中的Steady State为1时，在0xB030:01中填入258，此时Sensitivity被自动填入，最后在0xB030:01中填入0，并且0x8000:15改为50Hz FIR。
实际重物3.3Kg：
