1. 引言
纬地三维道路设计系统为用户提供了“智能横断面设计”和“横断设计绘图”这两种横断面设计的功能模块。在路基横断面设计过程中，通常需要对半填半挖或者陡坡填方横断面段落进行挖台阶处理，我们可以使用“智能横断面设计”和“横断设计绘图”的挖台阶功能快速进行挖台阶处理。

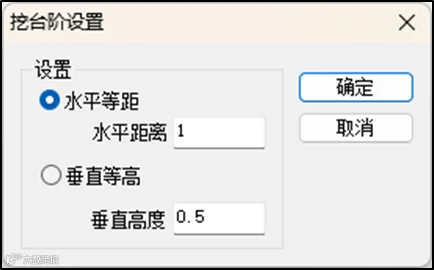

有用户在使用智能横断面设计模块的挖台阶处理功能时，遇到了这样的问题：智能横断面挖台阶处理，为什么不能像横断设计绘图那样设置“水平等距”或者“垂直等高”的方式呢？如下图1。
图1 横断设计绘图挖台阶设置对话框
下面我们就带着这个问题，来看看智能横断面挖台阶与横断设计绘图挖台阶功能设置的不同，并介绍上述客户需求在智能横断面设计模块中如何实现。
2. 智能横断面与横断设计绘图挖台阶功能差异性解析
（1）横断设计绘图挖台阶设置原则
使用横断设计绘图功能绘制输出横断面图后，就可以使用设计菜单中的“挖台阶处理”功能，对需要挖台阶的断面依次进行挖台阶处理了。
横断设计绘图模块挖台阶设置规则如上图1，可以设置为“水平等距”或“垂直等高”这两种方式。
“水平等距”表示挖台阶水平宽度按照设置数值计算绘制，在满足水平等距的情况下台阶高度由系统自动计算，如下图2为采用水平等距的方式进行挖台阶处理。
图2 采用水平等距方式挖台阶
“垂直等高”表示挖台阶高度按照设置数值计算绘制，在满足台阶垂直等高的情况下台阶宽度由系统自动计算，如下图3为采用垂直等高的方式进行挖台阶处理。
图3 采用垂直等高方式挖台阶
用户可根据实际项目需求选择对应的设置原则进行挖台阶处理。挖台阶处理完成后，再使用设计菜单中的“横断面修改”功能，提取并更新横断面及土方等相关设计数据。横断面修改对话框如下图4，可在该对话框设置是否计入挖台阶面积。
图4 横断面修改对话框
（2）智能横断面设计挖台阶控制原则

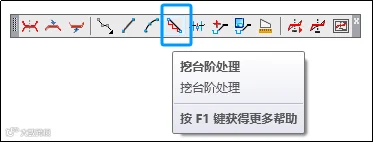

智能横断面设计模块的挖台阶处理功能位于该模块菜单栏，如下图5所示。
图5 智能横断面设计挖台阶处理
该模块的智能挖台阶处理功能，其最大优势在于：可根据标准横断面设置的挖台阶控制参数，自动判断对应段落的横断面地面线是否符合挖台阶条件，并对符合挖台阶条件的横断面自动批量进行挖台阶处理。横断设计绘图挖台阶和智能挖台阶处理功能相比，一个是相当于手工完成，一个完全是自动化智能处理，设计效率不可同日而语。
智能挖台阶的具体设置过程，在之前的文章中有详细说明，这里我们不再赘述。
以下我们主要对挖台阶中的控制参数进行说明，智能挖台阶详细控制参数可在CAD特性窗口查询，如下图6所示。
图6 智能挖台阶控制参数设置窗口
这里我们需要注意的是：在智能挖台阶处理过程中，必须同时满足台阶最小宽度和高度的控制，也就是挖出的台阶必须同时满足“平台最小宽度”和“竖坡最小高度”这两项控制参数，台阶的宽度和高度不能小于这两项控制参数。
通过以上内容，我们已经了解了智能横断面设计和横断设计绘图这两个模块的挖台阶处理控制原则以及区别。那么在智能横断面设计模块中，能否实现“水平等距”或“垂直等高”方式的挖台阶呢？请看以下内容。
3. 智能横断面如何实现“水平等距”或者“垂直等高”方式的挖台阶
从上述内容可知智能挖台阶处理必须同时满足“平台最小宽度”和“竖坡最小高度”这两项控制参数。

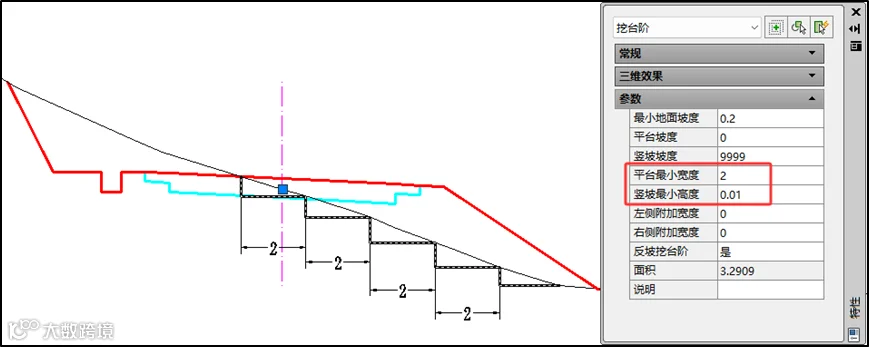

如需在该模块中实现挖台阶“水平等距”，那么只需要将竖坡最小高度设置为比较小的数值（例如0.01），那么这时就能达到水平等距的挖台阶效果，如下图7所示。
图7 智能挖台阶实现水平等距效果

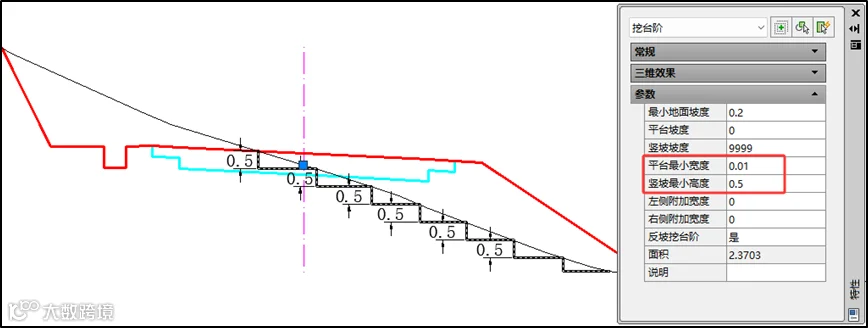

同理，如需在该模块中实现挖台阶“垂直等高”，那么只需要将平台最小宽度设置为比较小的数值（例如0.01），那么这时就能达到垂直等高的挖台阶效果，如下图8所示。
图8 智能挖台阶实现垂直等高效果
4. 小结
通过上述对智能横断面设计、横断设计绘图两大模块挖台阶处理功能的详解，相信大家已熟练掌握挖台阶处理的基本控制原则。两个模块均可灵活满足各类形式的挖台阶处理需求，操作简单易用。除此之外，智能横断面设计模块还能批量自动挖台阶、单独统计输出挖台阶工程量等，能大幅减少人工重复操作，切实提升横断面设计效率。欢迎广大纬地用户体验智能横断面设计模块，感受纬地道路横断面强大、高效的专业设计功能。
