在 SolidWorks 建模中，针对零部件边缘进行倒圆角处理时，若需实现非完整圆角（部分倒角），传统方法往往需要先绘制草图再切除。本文将介绍一种直接在圆角特征中设置参数的高效操作方法。
操作步骤
1、启动 SolidWorks 2024 软件，新建一个长方体模型。

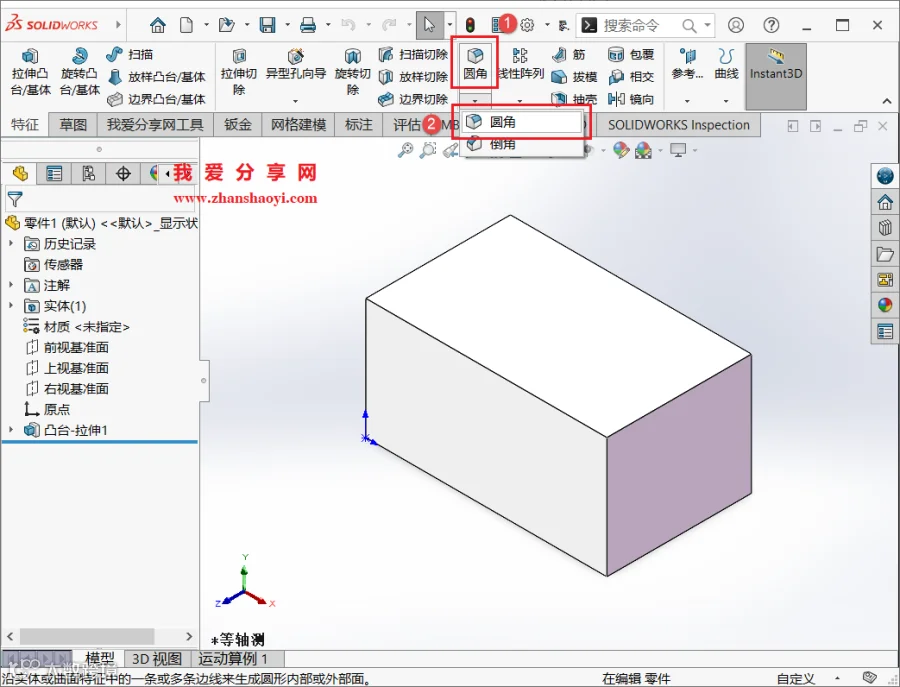

2、点击顶部工具栏中的【圆角】按钮，选择【圆角】选项。

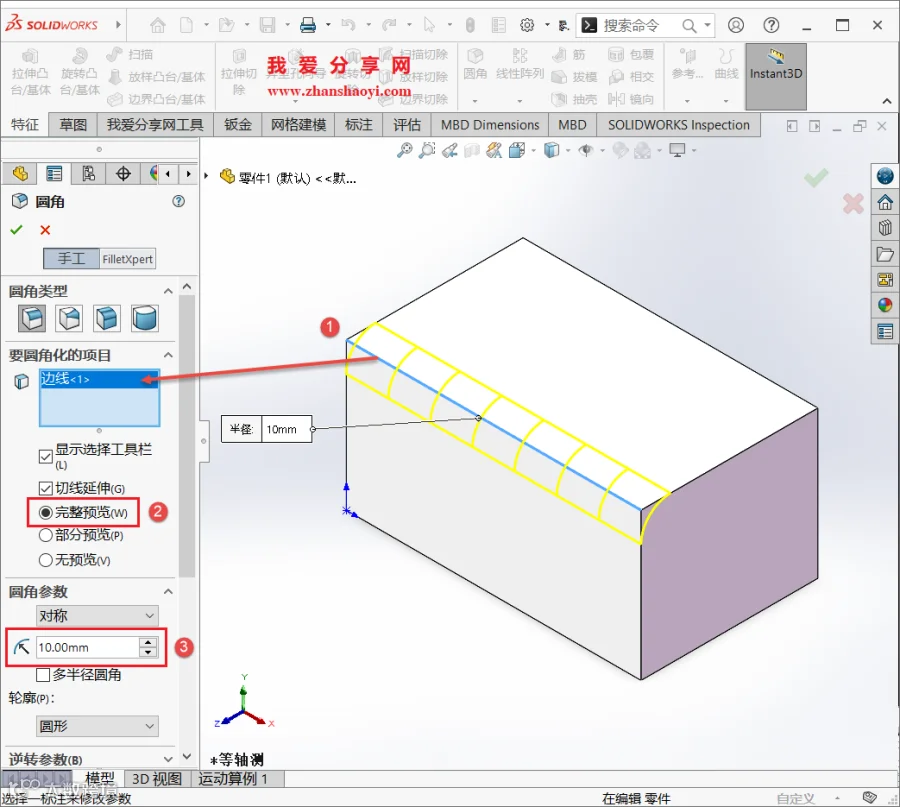

3、在左侧属性管理器中，选取长方体边线作为倒角对象，勾选【完整预览】以实时查看效果，并将圆角半径设置为 10mm。

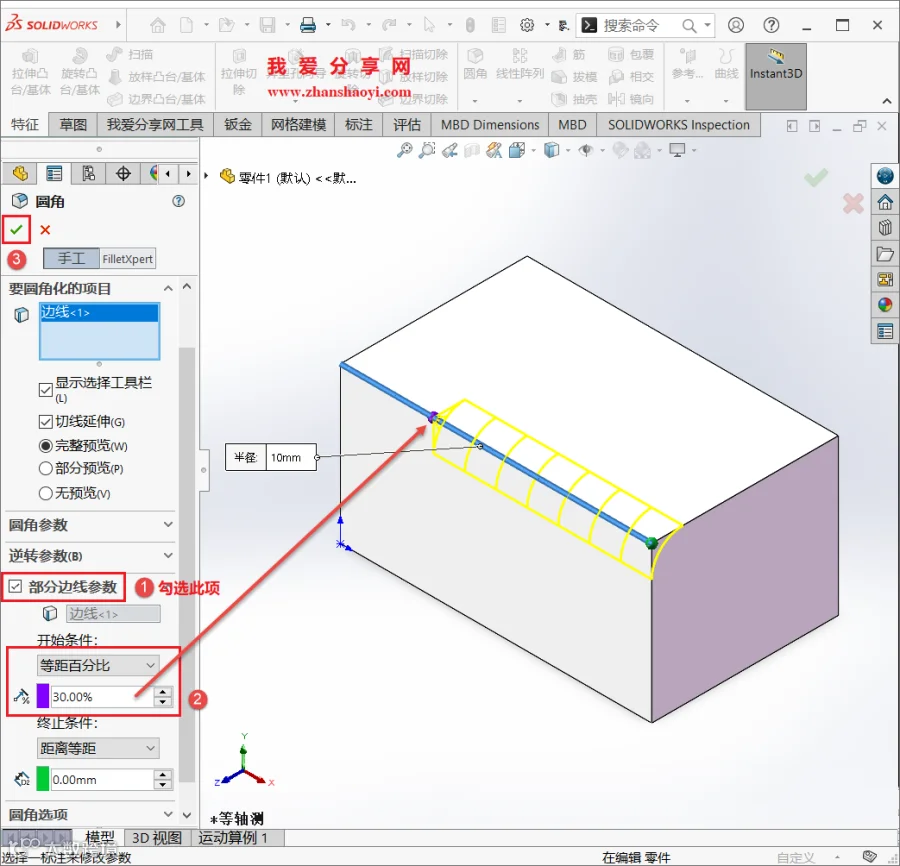

4、向下滚动找到并勾选【部分边线参数】，这是实现部分倒角的关键步骤。将「开始条件」设置为【等距百分比】，数值调整为 30%（可根据实际需求调整），完成后点击【✓】确认。
单边倒圆角效果

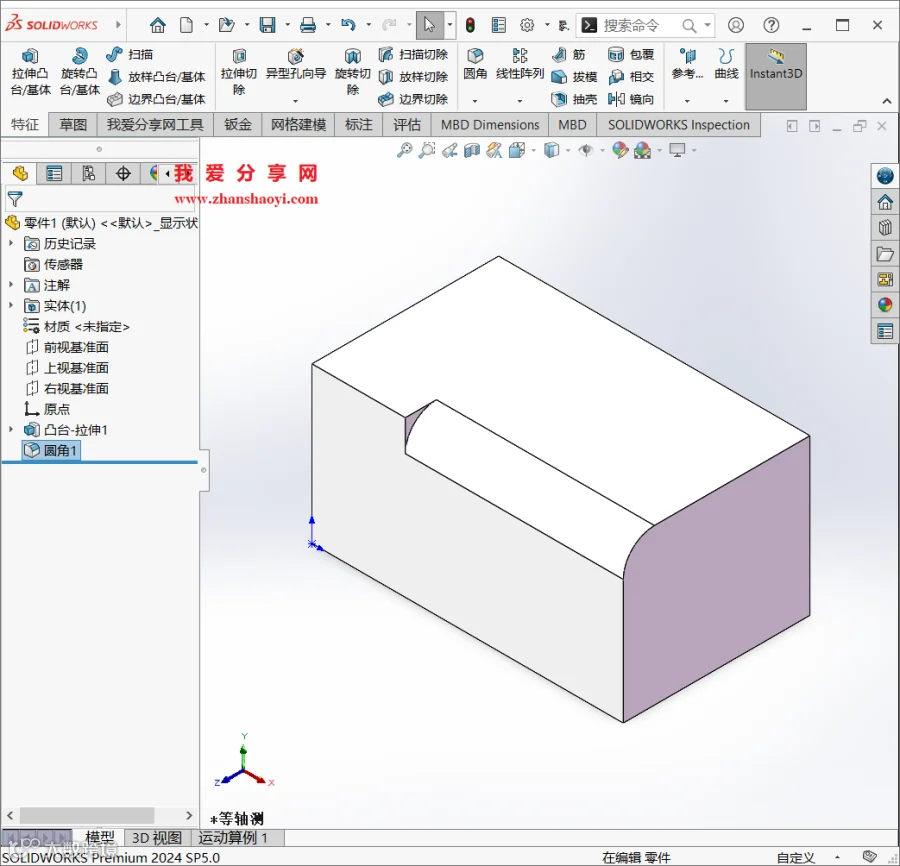

完成上述设置后，即可得到单边部分倒圆角的效果。
双边倒圆角效果
若两侧均选择【等距百分比】，边线上将显示两个控制点，分别代表距两端面不倒角距离占边线总长的百分比。设置完毕后点击【✓】确认。

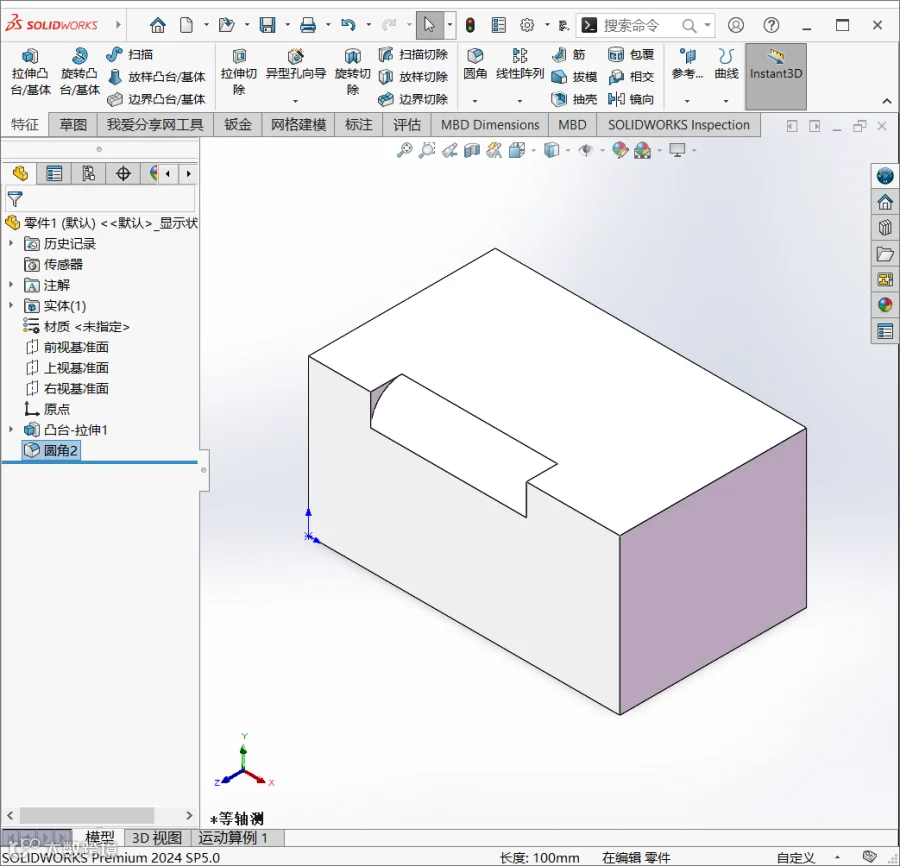

最终可实现仅中间部分倒圆角的效果，该方法无需额外草图，操作便捷高效。
