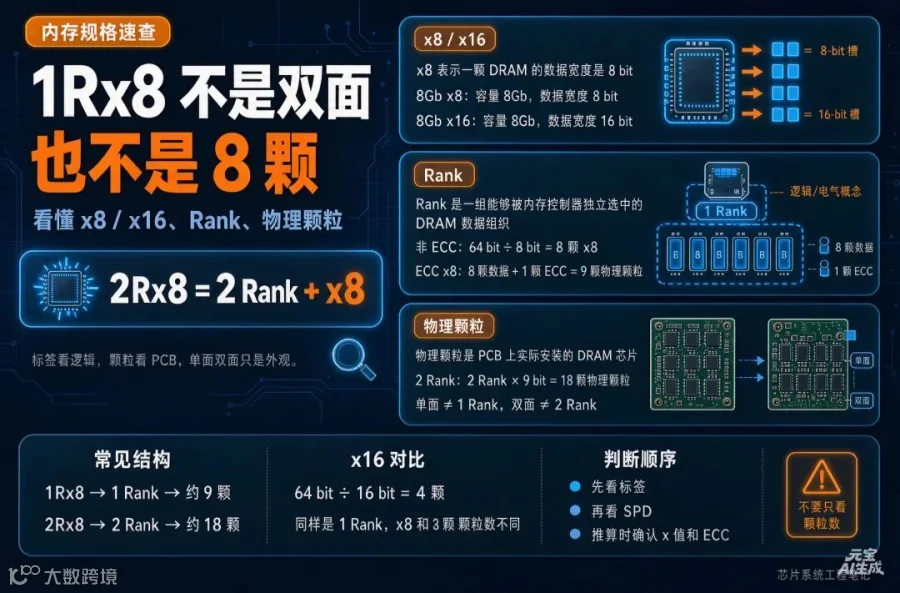

谈到内存时，经常会看到：1Rx8、2Rx8、1Rx16

很多人会把它理解成“8颗颗粒”“单面、双面”，其实都不准确。要看懂这个标识，只需要先分清三个概念：x8 / x16、Rank、物理颗粒。

x8 是什么？

x8 表示一颗 DRAM 的数据宽度是 8 bit。

例如：8Gb x8 表示这颗 DRAM 的容量是 8Gb，数据宽度是 8 bit。

如果是：8Gb x16 则数据宽度是 16 bit。所以：

x8 是数据宽度，不是颗粒数量。

---

Rank 是什么？

Rank 可以简单理解为：一组能够被内存控制器独立选中的 DRAM 数据组织。常见内存数据宽度为 64 bit。

如果使用 x8 DRAM：64 bit ÷ 8 bit = 8 颗，也就是说，需要 8 颗 x8 数据颗粒组成一个 64-bit 数据 Rank。

如果是 ECC 内存，还需要额外的 ECC 数据：

8 颗数据颗粒 + 1 颗 ECC 颗粒 = 9 颗物理颗粒

因此，常见的 ECC x8 DIMM 中：

1 个 Rank → 9 颗物理颗粒

两个 Rank：

2 Rank → 18 颗物理颗粒

这里最重要的是：

Rank 是逻辑/电气概念，颗粒是物理芯片。

两者不是一回事。

---

1Rx8、2Rx8、1Rx16 怎么看？

拆开就很简单。1Rx8→1 Rank + x8

2Rx8→2 Rank + x8

1Rx16→1 Rank + x16

例如常见 ECC x8 结构：

1Rx8 → 1 Rank → 约 9 颗颗粒

2Rx8 → 2 Rank → 约 18 颗颗粒

而 x16：64 bit ÷ 16 bit = 4 颗

所以同样是 1 Rank，x8 和 x16 所需要的物理颗粒数量也不同。这就是为什么：

不能通过颗粒数量直接判断 Rank。

---

Rank 和单面、双面也不是一回事

这是最容易混淆的地方。单面 / 双面说的是：

颗粒安装在 PCB 的一面还是两面。

Rank说的是：

这些颗粒在电气上如何组成数据组织。

因此：单面 ≠ 1 Rank  双面 ≠ 2 Rank

有些内存的物理布局刚好与 Rank 对应，所以看起来像是一回事，但实际上不是。可以简单理解：

“面”是从外观上看内存；“Rank”是从内存控制器的角度看内存。

---

没有标 Rank，能不能自己判断？

可以推算，但不能只数颗粒。

比如看到：18 颗 DRAM  不能直接说：

18 颗 = 2 Rank 还需要知道：x4、x8 还是 x16？

以及：单颗容量、ECC 以及具体的数据组织方式。

例如常见 x8 ECC 结构：

64 ÷ 8 = 8 颗数据颗粒   8 + 1 ECC = 9 颗

如果有两个这样的 Rank：

9 × 2 = 18 颗 这时才可以推测它可能是2Rx8。

如果标签没有写 Rank，最可靠的方法之一是读取SPD。所以判断 Rank 可以记住：

先看标签，再看 SPD；没有这些信息，才能根据 DRAM 型号、x 值、容量和颗粒数量推算。

---

最后，把几个概念放在一起

x8 / x16→ 一颗 DRAM 的数据宽度

Rank→ 一组独立的数据组织

物理颗粒→ PCB 上实际安装的 DRAM 芯片

单面 / 双面→ 颗粒安装在哪一面

所以看到：2Rx8 不要理解成：

“双面、8颗颗粒。”

正确理解是：

2 个 Rank，每颗 DRAM 的数据宽度为 x8。

而看到：正面 9 颗 + 背面 9 颗 也不要马上认定：

“一定是 2 Rank。”

真正需要确认的是：这些物理颗粒是怎样被组织成 Rank 的。

这也是看内存规格时，从“数颗粒”走向“看数据组织”的关键一步。
