摩尔工具公司制造完整的夹具磨床系列。 此外，还生产全套配件，包括磨削主轴、转台、溢流冷却剂外壳、设置工具、砂轮修整和夹具，以及基于传感器的先进过程监控系统，例如Moore AutoGrind和获得专利的AutoSize®系统 。
摩尔的夹具磨床的行程范围从500 x 300 mm到1320 x 820 mm，并且具有三种功能级别。
CPZ六轴CNC控制的机床（最多4个同时轴），通过M代码可对Z轴进行深度控制，以进行底部磨削，锥度磨削和成形砂轮的磨削。 W轴不能与任何其他轴插补。
CPZ-E六轴CNC控制的机床（最多4个同时轴），Z轴完全可编程，补偿定位精度为3.0 µmPa。CPZ-E结合了CPZ型号的所有标准功能。 除了提供用X和Y内插Z轴的功能。W轴不能与任何其他轴内插。
CPWZ六轴CNC控制的机床（最多4个同时轴），具有完全可编程的W轴，除了包括底磨，锥磨和擦磨的传统循环外，还可以生成3维形状。
咨询：135 2207 9385

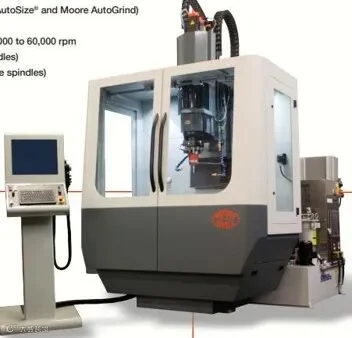

1、500系列坐标磨（500 x 300毫米）
500提供三种型号（CPZ，CPZ-E和CPWZ），可满足您的特定精度要求。这些多轴、CNC控制的夹具磨床可提供连续的路径轮廓加工功能，以生成复杂的二维和三维特征。
特征
•基座组件可提供无与伦比的几何精度和可重复性
•带PC前端的Fanuc多轴控制，带有定制的触摸屏用户界面
•MooreProGrind®可改善工具和人工成本
MooreProGrind®选件
•最先进的传感器技术（MooreAutoSize®和Moore AutoGrind）
•自动换刀装置（最多20个）
•自动换刀电主轴：10,000至60,000 rpm
•空气主轴：9,000到175,000 rpm（五个主轴）
•电动主轴：15,000到80,000 rpm（三个主轴）
•带有冷却器的冷却液系统
•机壳
•单轴或两轴转台
•灭火系统
•蒸气提取系统
•机上检查/探测
500系列坐标磨基本参数：
工作台工作表面 305毫米x 610毫米（12.0 x 24.0英寸）
行程（X轴） 500毫米（19.6英寸）
行程（Y轴） 300毫米（11.8英寸）
U轴行程（可编程） 3.5毫米（0.140英寸）
U轴行程（主粗调）在主轴中心线后11毫米（0.43英寸）
超出中心 28.5毫米（1.125英寸）
台式至U轴安装法兰 280毫米至762毫米（11.0英寸至30.0英寸）
ATC电动磨削主轴的工作台从上至下109.3毫米至591.3毫米（4.28英寸至23.28英寸）
W轴主轴箱垂直行程 350毫米（13.8英寸）
Z轴垂直滑动行程 140毫米（5.5英寸）
锥度调整范围从中心线 0到1.5º（在整个垂直行程中包括3º夹角）
研磨孔直径范围为 0.4到127毫米（0.016到5.0英寸）;
或至343 mm（13.5 in。）（带可选扩展板）
承载能力 300公斤（660磅）
速度和进给
往复速度： X，Y，W，Z轴0,0001 – 2000 mm / min。（0.00001 – 80英寸/分钟。）
主轴转速（行星模式） 2至300 rpm
空气涡轮和电磨主轴转速6,000至175,000 rpm
往复冲程速率 （25.4毫米/ 1英寸）0 – 190转/分钟。
准确性
定位精度：步距规
全程偏差： X和Y轴为2.5μm（100.0μin。）
定位精度： VDI / DGQ 3441
位置不确定度P： X轴2,0μm（80.0μin。）
位置不确定度P： Y轴2,0μm（80.0μin。）
位置不确定度P： W轴2,0μm（80.0μin。）
位置不确定度P： Z轴4,0μm（160.0μin。）
位置偏差Pa： X轴1.5μm（60.0μin。）
位置偏差Pa： Y轴1.5μm（60.0μin。）
位置偏差Pa： W轴1.5μm（60.0μin。）
位置偏差Pa： Z轴3.0μm（120.0μin。）
轮廓精度
X，Y和C以250毫米/分钟的速度测量200毫米（8英寸）环规3,0μm（120.0μin。）
几何：直角度（全程）
X轴工作台到Y轴横向滑行0.8μm（32.0μin。）
主轴箱至X-Y平面 2,0μm（80.0μin。）
几何：对齐（全行程）
主轴总行程：主轴中心线与立柱导轨的平行度为2.0微米（80.0英寸）。

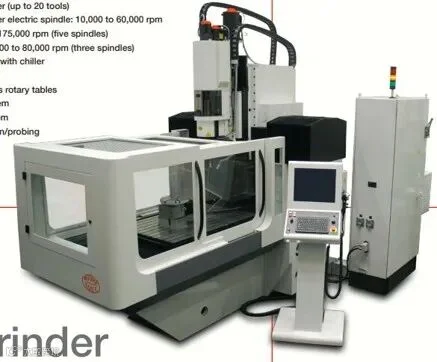

2、1280系列（1320 x 820毫米）
1280提供三种型号（CPZ，CPZ-E和CPWZ），以满足您的特定精度要求。这些多轴、CNC控制的夹具磨床可提供连续的路径轮廓加工功能，以生成复杂的二维和三维特征。
特征
•适用于大型工作或多零件设置的大行程
•带PC前端的Fanuc多轴控制，带有定制的触摸屏用户界面
•MooreProGrind®可改善工具和人工成本
MooreProGrind®选件
•最先进的传感器技术（MooreAutoSize®和Moore AutoGrind）
•自动换刀装置（最多20个）
•自动换刀电主轴：10,000至60,000 rpm
•空气主轴：9,000到175,000 rpm（五个主轴）
•电动主轴：15,000到80,000 rpm（三个主轴）
•带有冷却器的冷却液系统
•机壳
•单轴或两轴转台
•灭火系统
•蒸气提取系统
•机上检查/探测
1280系列的坐标磨参数：
工作台工作表面 812毫米x 1219毫米（32.0 x 48.0英寸）
提升板之间的内部距离 965毫米（38.0英寸）
桌面到桥的底部 520毫米（20.5英寸）
行程（X轴） 1320毫米（51.97英寸）
行程（Y轴） 820毫米（32.3英寸）
U轴行程（可编程） 3.5毫米（0.140英寸）
U轴行程（主粗调）在主轴中心线后11毫米（0.43英寸）
超出中心 28.5毫米（1.125英寸）
台式至U轴安装法兰 431,8毫米至924毫米（17.0英寸至36.39英寸）
ATC电动磨削主轴的从上到下的桌面264毫米至757毫米（10.4英寸至29.8英寸）
W轴主轴箱垂直行程 350毫米（13.8英寸）
Z轴垂直滑动行程 140毫米（5.5英寸）
锥度调整范围从中心线 0到1.5º（在整个垂直行程中包括3º夹角）
研磨孔直径范围为 0.4到127毫米（0.016到5.0英寸）;
或至 343 mm（13.5 in。）（带可选扩展板）
承载能力 1360千克（3000磅）
速度和进给
往复速度： X，Y，W，Z轴0,0001 – 2000 mm / min。 （0.00001 – 80.0英寸/分钟。）
主轴转速（行星模式） 2至300 rpm
空气涡轮和电磨主轴转速 6,000至175,000 rpm
往复冲程速率 （25.4毫米/ 1英寸）0 – 190转/分钟。
准确性
定位：步距规
全行程偏差： X轴2.5 µm（100.0 µin。）
全程偏差： Y轴2.0微米（80.0英寸）
定位精度： VDI / DGQ 3441
位置不确定度P： X轴2.5 µm（100.0 µin。）
位置不确定度P： Y轴2.0 µm（80.0 µin。）
位置不确定度P： W轴2.0 µm（80.0 µin。）
位置不确定度P： Z轴4.0 µm（160.0 µin。）
位置偏差Pa： X轴1.5 µm（60.0 µin。）
位置偏差Pa： Y轴1.5 µm（60.0 µin。）
位置偏差Pa： W轴1.5 µm（60.0 µin。）
位置偏差Pa： Z轴3.0 µm（120.0 µin。）
轮廓精度
X，Y和C以250毫米/分钟的速度测量200毫米（8英寸）环规3,0 µm（120.0 µin。）
几何： 直角度（全程）
X轴工作台到Y轴托架 1,5 µm（60.0 µin。）
主轴箱行程：X-Y平面 3.0微米（120.0英寸）
几何： 对齐
主轴总行程：主轴中心线与立柱导轨的平行度为3.0 µm（120.0 µin。）
