谈到内存时，经常会看到这样的参数：8Gb x8、16Gb x8、8Gb x16。很多人知道前面的 8Gb、16Gb 表示容量，却不知道后面的 x4、x8、x16 到底是什么意思。

其实，x4、x8、x16 描述的不是容量，而是数据宽度（Data Width）。

简单来说，一颗 x8 DRAM 的数据宽度是 8 bit，也就是说，它通过数据 I/O 提供 8 bit 的数据宽度。x4 是 4 bit，x16 是 16 bit。

所以首先要把两个概念分开：Gb 看容量，x4/x8/x16 看数据宽度。这两个参数描述的是不同维度。

可以把它想象成一条道路。容量更像是这条路一共能够承载多少货物，而数据宽度更像是道路有多少条车道。x4、x8、x16 代表不同的数据通道宽度，影响多颗 DRAM 如何并行组成更宽的数据接口，但并不决定这颗 DRAM 本身能够存储多少数据。

这也解释了一个常见问题：

为什么同样是 8Gb，既可以有 8Gb x8，也可以有 8Gb x16？

因为它们的总容量相同，但数据宽度不同。

8Gb x8，表示一颗容量为 8Gb、数据宽度为 x8 的 DRAM。

8Gb x16，表示一颗容量同样为 8Gb、但数据宽度为 x16 的 DRAM。

所以：容量相同，不代表组织结构相同。

真正重要的是，数据宽度会直接影响多颗 DRAM 如何组合成一个更宽的数据接口。以常见的64-bit、非 ECC 数据宽度为例。

如果使用 x8 DRAM：64 ÷ 8 = 8

也就是说，一个 Rank 通常需要 8 颗 x8 DRAM，才能共同提供 64 bit 的数据宽度。

如果使用 x16 DRAM：64 ÷ 16 = 4

那么一个 Rank 理论上需要 4 颗 x16 DRAM。

如果使用 x4 DRAM：64 ÷ 4 = 16

则需要 16 颗 x4 DRAM。

因此，在这个简化模型下：

x4 → 16 颗 / Rank

x8 → 8 颗 / Rank

x16 → 4 颗 / Rank

这时候，一个非常重要的概念就出现了：

Rank。

如果把一组能够共同形成规定数据宽度的 DRAM 芯片看成一个整体，那么这一组芯片就可以组成一个 Rank。

例如：

8 颗 x8 DRAM

↓

8 × 8 bit = 64 bit

这 8 颗 DRAM 共同提供 64 bit 的数据宽度，就可以组成一个 Rank。

所以：

1Rx8

可以理解为：

1 个 Rank，由 x8 DRAM 组成。

如果有两组这样的 DRAM：

第一组 → 8 颗 x8 → Rank 1

第二组 → 8 颗 x8 → Rank 2

那么整条内存就可以形成：

2Rx8

同样：

1Rx16 → 1 个 Rank + x16 DRAM

2Rx16 → 2 个 Rank + x16 DRAM

到了这里，Rank 就不再只是一个抽象概念，它还可以直接和整条内存的容量计算联系起来。

这也是理解内存规格非常关键的一步。

---

从一颗 DRAM 算出整条内存容量

假设有一颗：

16Gb x8

先不要急着看整条内存是多少 GB。

我们一步一步计算。

这颗 DRAM 的容量是：

16Gb

它的数据宽度是：

x8

在典型的 64-bit 非 ECC 架构下，一个 Rank 需要：

64 ÷ 8 = 8 颗

所以一个 Rank 的总容量就是：

16Gb × 8 = 128Gb

再把 bit 转换成 Byte：

128Gb ÷ 8 = 16GB

因此：

16Gb x8，1Rx8 → 16GB DIMM

如果是两组完全相同的 Rank：

16Gb x8，2Rx8

那么：

16Gb × 8 颗 × 2 Rank = 256Gb

换算成 Byte：

256Gb ÷ 8 = 32GB

所以：

16Gb x8，2Rx8 → 32GB DIMM

这时候就可以看到 Rank 与容量之间的关系了：

同样是 16Gb x8 的 DRAM：

1Rx8 → 16GB

2Rx8 → 32GB

也就是说，在其他条件相同的情况下：

Rank 数量增加一倍，整条 DIMM 的容量也增加一倍。

---

x8 和 x16 为什么会影响容量计算？

再看一个例子。

假设还是使用：

16Gb DRAM

但这一次采用的是：

x16

因为：

64 ÷ 16 = 4

所以一个 Rank 只需要 4 颗 x16 DRAM。

那么：

16Gb × 4 = 64Gb

再除以 8：

64Gb ÷ 8 = 8GB

因此：

16Gb x16，1Rx16 → 8GB DIMM

而如果采用两组 Rank：

16Gb x16，2Rx16

则：

16Gb × 4 × 2 = 128Gb

换算后：

128Gb ÷ 8 = 16GB

所以：

16Gb x16，2Rx16 → 16GB DIMM

这就把几个看起来分散的参数真正串起来了：

单颗 DRAM 容量

↓

DRAM 数据宽度 x4/x8/x16

↓

一个 Rank 需要多少颗 DRAM

↓

Rank 数量

↓

整条 DIMM 容量

---

一个非常实用的计算公式

在典型的64-bit、非 ECC DIMM中，可以先用这个简化公式理解：

DIMM 容量 = 单颗 DRAM 容量 × 每个 Rank 的 DRAM 数量 × Rank 数量

而：

每个 Rank 的 DRAM 数量 = 64 ÷ DRAM 数据宽度

因此可以进一步写成：

DIMM 容量 = 单颗 DRAM 容量 ×（64 ÷ xN）× Rank 数量

最后再把 bit 转换成 Byte。

例如：

16Gb x8，2Rx8

就是：

16Gb ×（64 ÷ 8）× 2

= 16Gb × 8 × 2

= 256Gb

=32GB

再例如：

8Gb x8，2Rx8

就是：

8Gb × 8 × 2

= 128Gb

=16GB

所以，当客户只给你 DRAM Density、Data Width 和 Rank 信息时，在满足这个典型架构的前提下，就可以快速反推出整条内存的大致容量。

---

但这里有一个重要前提

上面的计算是为了建立基本概念，采用的是：

64-bit、非 ECC

这一典型情况。

实际服务器内存中，如果涉及ECC，计算方式就不能简单地只用：

64 ÷ xN

因为 ECC DIMM 通常需要额外的数据位。例如常见的 ECC 组织会涉及72-bit：64 bit 数据 + 8 bit ECC。

因此，实际采购和型号分析时，还需要结合：

ECC、Rank、DRAM 组织方式、DIMM 类型以及具体平台架构

一起判断。

也就是说：

公式是用来理解结构的，不是看到任何内存型号都可以机械套用。

---

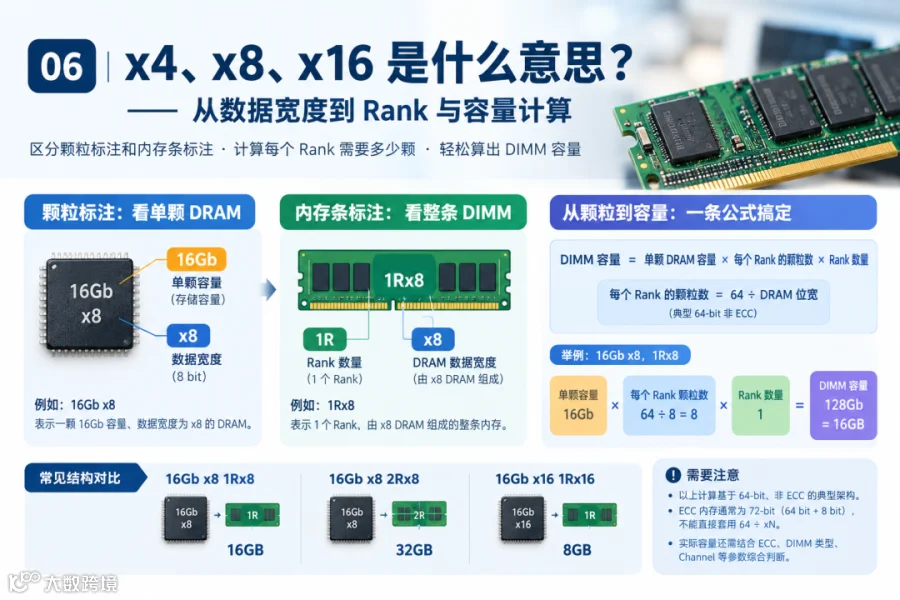

颗粒标注和内存条标注，一定要分开

这里还要特别强调一个容易混淆的问题。

如果看到：

16Gb x8

这里说的是一颗 DRAM 颗粒。

其中：

16Gb→ 这颗 DRAM 的存储容量

x8→ 这颗 DRAM 的数据宽度

也就是说，16Gb 和 x8 都是在描述单颗芯片。

但如果看到：

1Rx8

它描述的就不再是一颗 DRAM，而是整条内存的组织方式。

其中：

1R→ 1 个 Rank

x8→ 这个 Rank 采用 x8 DRAM 组织

所以：

16Gb x8 和 1Rx8 虽然都出现了 x8，但它们描述的层级完全不同。

前者是在描述：

单颗 DRAM

后者是在描述：

整条 DIMM

这也是阅读内存规格时最容易混淆的地方之一。

---

这些参数分别代表什么？

标注	描述对象	含义
8Gb	单颗 DRAM	单颗芯片容量
16Gb	单颗 DRAM	单颗芯片容量
x4	单颗 DRAM	数据宽度 4 bit
x8	单颗 DRAM	数据宽度 8 bit
x16	单颗 DRAM	数据宽度 16 bit
1Rx8	整条 DIMM	1 Rank，由 x8 DRAM 组成
2Rx8	整条 DIMM	2 Rank，由 x8 DRAM 组成
1Rx16	整条 DIMM	1 Rank，由 x16 DRAM 组成

所以看到一个参数时，第一步不是急着记，而是先问：

它描述的是一颗 DRAM，还是整条内存？

这个判断一旦建立起来，很多内存型号就不再容易混淆。

---

Rank 不等于 PCB 正面或背面

还有一个常见误区：

看到内存正面有一排芯片、背面也有一排芯片，就认为正面是一个 Rank、背面是另一个 Rank。

实际上：

Side 是物理位置，Rank 是电气组织方式。

两者不是同一个概念。

一条内存有多少颗芯片、芯片分布在 PCB 哪一面，都不能直接等同于 Rank 数量。

判断 Rank，应该结合具体规格、SPD 信息以及实际内存组织方式。

---

把整条逻辑串起来

到这里，我们已经可以把前面几个章节真正连接起来。

假设看到一颗：

16Gb x8 DRAM

先得到两个信息：

16Gb → 单颗容量

x8 → 单颗数据宽度

然后在典型 64-bit 非 ECC 架构下：

64 ÷ 8 = 8

说明一个 Rank 通常由：

8 颗 x8 DRAM

组成。

如果只有一个 Rank：

16Gb × 8 = 128Gb = 16GB

就是：

1Rx8 → 16GB

如果有两个 Rank：

16Gb × 8 × 2 = 256Gb = 32GB

就是：

2Rx8 → 32GB

这样，原来分散在规格表里的几个参数，就变成了一条完整的逻辑链：

单颗 DRAM

↓

容量：16Gb

↓

数据宽度：x8

↓

每个 Rank：8 颗 DRAM

↓

Rank：1R / 2R

↓

DIMM 容量：16GB / 32GB

↓

再结合 ECC、Channel、DIMM 类型等参数

↓

最终理解整条内存的完整组织结构

这才是理解 DRAM 参数真正有价值的地方。

我们不是为了多记几个缩写，而是要知道一个参数变化之后，会影响到哪一层。

前一篇解决了：

8Gb、16Gb 到底是什么意思？

这一篇进一步解决：

x4、x8、x16 到底是什么意思？它们如何影响 Rank 和容量？

下一篇就可以继续往下拆：

07｜1Rx8、2Rx8、1Rx16 到底是什么意思？——从 Rank 到整条内存

当 Rank、容量和数据宽度真正建立起联系之后，DDR 内存规格表上那些看起来复杂的参数，就可以一层一层拆开来看了。
