佛山机械设备行业观察｜复杂装配一定要拆成步骤
在机械设备制造这个圈子里，有一个问题经常被低估：一张总装图，到底能不能指导装配？
很多人觉得能。图纸画得清清楚楚，零件标得明明白白，照着装就是了。但真正在车间干过的人都知道，一台设备动辄几百个零件，有些还是非标件，形状相似，位置相近，先装哪个后装哪个，拧紧力矩是多少，哪些地方要打螺纹胶，哪些地方要预留间隙，这些信息在总装图上往往看不出来。
尤其对于新员工，面对一张密密麻麻的总装图，第一反应不是知道怎么做，而是不知道从哪里下手。这不是员工不努力，而是图纸的呈现方式不适合直接指导作业。图纸告诉你最终的装配结果是什么，但没告诉你实现的路径是什么。装配恰恰是一个过程，过程需要步骤。
佛山是珠三角装备制造的重镇。这里既有做陶瓷机械、木工机械、包装机械的传统优势企业，也有做自动化产线、精密模组、机器人周边设备的新兴力量。机械设备的共同特点是：结构复杂、工序多、精度要求高、非标程度高。很多设备不是批量生产，而是根据客户订单定制，一台一个样，装配过程中的变化更多。
在这样的场景里，把复杂装配拆成步骤，几乎是一条绕不过去的路。
一、总装图为什么不够
总装图是设计语言，不是作业语言。
设计人员画总装图，关注的是零件之间的几何关系、配合尺寸、公差要求。他默认看图的人具备一定的读图能力和装配经验，知道哪些是基准面，哪些是定位销，哪些是活动部件。但车间里的装配工，尤其是新员工，未必具备这种读图能力。即使能读懂，他也很难从一张总装图上提取出正确的装配顺序。
比如一台设备有三个模组，模组A要先装到机架上，但模组B的某个孔位会和模组A的某个螺栓干涉，所以实际顺序是：先预紧模组B，再装模组A，最后回装模组B。这个顺序逻辑，图纸上不会写，只有装过的人才知道。如果新员工按照自己理解的顺序先装模组A，装到模组B时发现孔位对不上，只能拆了重装。拆装一次，浪费的是时间和工时，还可能导致零件磕碰、螺纹滑牙。
再比如，有些零件在装配前需要预处理：点胶、润滑、加热、清洁。这些动作在图纸上只是一个小小的注释，甚至没有注释。但如果没有做，装上去之后短期内可能看不出问题，设备运行一段时间后就会出现松动、异响、漏油。这种隐患，靠事后检验很难发现。
所以，总装图是给“懂的人”看的。当车间里懂的人变少，或者产品复杂度上升，总装图就不够了。需要有另一种形式的作业文件，把装配过程翻译成一步一步可以执行的动作。
二、拆步骤到底拆什么
把复杂装配拆成步骤，不是简单地把一张总装图截成几张小图，而是要以装配顺序为主线，把每一步该做什么、怎么做、做到什么标准讲清楚。
举个例子，某台设备的侧板装配，可以拆成这样几步：
第一步，清洁基准面和侧板结合面，检查有无毛刺、锈蚀。这一步配一张清洁位置指示图，说明用哪种清洁剂，清洁到什么程度算合格。
第二步，将侧板预装到机架基准面，手拧两颗定位螺栓，不锁死。这一步说明预装方向和定位螺栓的规格，提醒不要将螺栓锁死，因为后续还要调整。
第三步，用扭矩扳手按照先中间后两边的顺序锁紧螺栓，扭矩控制在一定范围。这一步给出扭矩值和锁紧顺序图，说明为什么先中间后两边，避免侧板变形。
第四步，用塞尺检查侧板与机架之间的间隙，要求在某个范围内。这一步配一张检测位置图，说明如何操作塞尺，合格标准是多少。
第五步，在螺栓头部点漆做防松标记，并拍照记录。这一步说明点漆的位置和颜色，确认标记已经完成。
这样拆开后，一个新员工按照步骤走，每一步都有明确的动作、工具、注意事项和合格标准。他不需要理解为什么先中间后两边，只需要先做到。等做得多了，自然就理解了。这就是把复杂工艺变成可以一步一步执行的标准动作。
拆步骤的关键，是找到正确的顺序和每一步的关键控制点。这个工作不是随便谁都能做的，需要懂工艺的工程师和有经验的装配师傅一起梳理。老师傅的经验在这个过程中非常重要：他知道哪里容易出问题，哪里必须特别注意，哪里可以简化。把这些经验融入步骤里，就是经验从个人脑子里转移到作业文件上的过程。
三、ESOP在拆分中的角色
ESOP电子作业指导书，本质上就是用来承载这种分步作业内容的工具。
纸质的作业指导书也可以分步，但纸质文件有几个天然的短板。第一，版本更新慢。装配工艺改了，纸质文件要重新打印、替换、签收，很容易出现新旧版本混用。第二，搜索和调用不方便。一台设备可能有几十个装配步骤，员工要找到当前步骤对应的页面，翻纸质文件很费时间。第三，无法确认执行。员工看完文件，到底有没有做关键动作，纸质文件记录不下来。

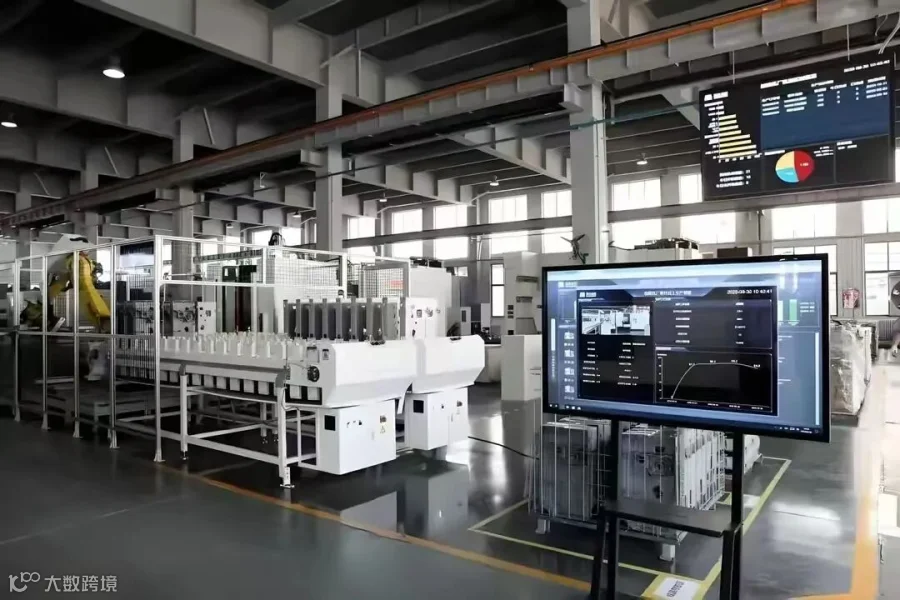

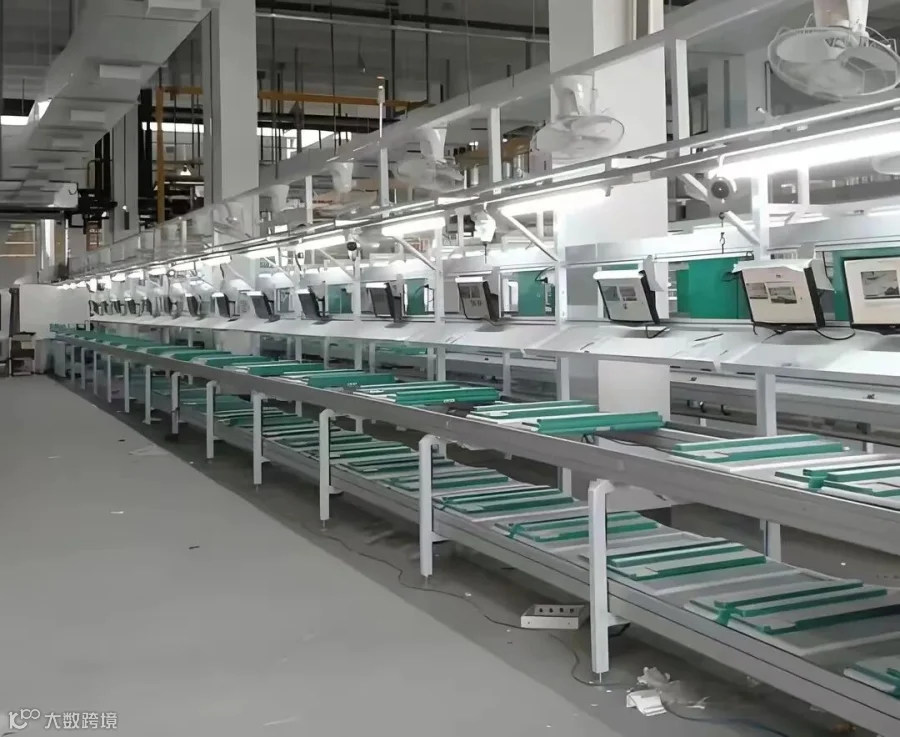

ESOP的价值，恰恰是把这些短板补上。在工位上放一块屏幕，员工按照系统指引，一步一步往下走。每一步显示对应的图片、操作说明、工具要求、注意事项、质量标准，必要时配视频演示。关键步骤需要员工确认，系统记录是谁在什么时间完成的。版本更新后，系统自动切换到最新版本，旧版本不再显示。这样，复杂装配的过程就变成了可执行、可确认、可追溯的标准动作序列。
但这里要说清楚一个边界：ESOP是一个呈现和执行工具，不是工艺设计工具。步骤怎么拆，顺序怎么定，扭矩是多少，间隙要求是多少，这些是工艺工程师和老师傅的工作。ESOP负责把这些内容结构化地呈现出来，并且管理版本、记录确认。如果一个企业没有先把工艺拆解清楚，就直接上ESOP，结果只是把混乱的工艺搬到了屏幕上，问题不会消失。
四、佛山机械设备行业为什么需要拆步骤
佛山的机械设备企业，有几个特点决定了拆步骤的必要性。
第一，非标定制多。很多设备根据客户需求定制，装配工艺不是一成不变的。每次接到新订单，工艺可能都有调整。如果没有结构化的作业指导书，每次调整都要靠口头交代或者临时打印几张纸，很容易出错。
第二，装配周期长。一台大型设备，可能装几天甚至几周。这么长的时间里，员工可能中途换人、交接、请假。如果没有清晰的分步记录，交接的时候说不清楚装到哪一步了，下一步该做什么，很容易出现漏装、错装。
第三，精度要求高。机械设备对装配精度很敏感，螺栓拧紧力矩、间隙、平行度、垂直度，这些参数直接影响设备性能。拆步骤可以把这些精度控制点显性化，让每一步都有标准可依。
第四，老师傅依赖。很多佛山机械设备企业的装配质量，高度依赖几个经验丰富的师傅。师傅在，装配顺畅；师傅不在，新员工举步维艰。拆步骤可以把师傅的一部分经验固化下来，减少对个人的依赖，但不能完全替代人的技能。
五、怎么落地，先把这条路走通
对于想尝试拆步骤的佛山机械设备企业，比较务实的路径可能是这样的。
先选一个典型产品，不要一上来就全线铺开。找一个复杂度适中、装配问题比较多、老师傅愿意配合的产品作为试点。组织工艺工程师和装配老师傅，一起把这个产品的装配过程完整走一遍，记录每一步的动作、工具、标准和注意事项。这一步是纯人工梳理，不依赖任何软件。梳理的结果可能是一份结构化的装配工艺表，或者一叠手写的步骤卡片。
有了内容，再考虑用什么工具承载。如果企业已经有意向用ESOP，可以用试点产品的步骤内容来做测试。看系统能不能支持分步展示，图片和视频能不能清晰呈现，关键确认能不能记录，版本更新能不能及时生效。如果系统不好用，问题会在这个阶段暴露出来，比正式上线后再发现好得多。
试点跑通之后，再做两件事：第一，把试点产品的步骤内容持续优化，根据现场反馈修正，形成可复用的模板。第二，逐步把其他产品的装配工艺也拆解成步骤，但要控制节奏，不要为了追求覆盖量而把质量降下来。每一份分步指引，都要经过实际装配验证，确认没有遗漏或错误。
最后，再考虑和其他系统的协同。比如，装配完成后自动生成报工记录，与MES联动；装配过程中的关键质量检查点，与QMS的检验计划对应；工具扭矩数据自动采集并归档，而不是靠人工填表。这些都是未来的方向，但前提是工位端的分步指引本身已经稳定运行。
六、选型时要问清楚的问题
如果你正在评估ESOP用于复杂装配拆步骤，有几个问题建议和供应商逐一确认。
第一，内容承载形式。系统支持单步骤还是多步骤展示，支持哪些媒体格式，图片、视频、3D模型能不能嵌入。机械设备装配往往需要多角度展示，如果系统只支持简单的图片轮播，可能不够用。
第二，步骤之间的逻辑。系统是否支持条件分支。比如，某个步骤完成后，根据选择的结果，下一步可能是不同的路径。机械设备装配中，有些步骤是可选的，或者根据产品配置不同而变化，系统需要能够处理这种逻辑。
第三，确认和留痕。关键步骤能不能设置强制确认，确认方式是什么，是点击按钮、扫码还是录入数值。确认记录是否完整，能否追溯到具体时间、工位和人员。这是管理的基础。
第四，版本控制。装配工艺版本更新后，系统如何保证员工看到的是最新版本，如何防止旧版文件被误用。版本切换的流程是什么，需要谁审批，审批后多久生效。这些问题直接关系到现场秩序。
第五，与实际装配过程的匹配度。系统操作会不会增加员工的额外负担。如果每完成一个步骤都要在屏幕上点好几下，装配工可能会抵触。理想的设计是，确认动作尽量简单，最好能融入到员工的自然操作中，比如扫一下零件条码，或者按一下脚踏开关。这个需要现场试用才能判断。
第六，离线能力和稳定性。车间网络不稳定是常见情况，系统在断网时能不能继续工作，数据会不会丢失，恢复网络后能不能自动同步。这些细节虽然不显眼，但会影响系统能不能用得住。
七、必须说清的事实边界
本文是佛山机械设备行业的装配场景观察，不是真实案例。
文中不包含任何佛山机械设备企业的客户授权，不包含任何生产总监或负责人的采访记录，也不存在任何企业名称或人物言论。文中所讨论的ESOP用于复杂装配拆步骤的价值，属于行业分析和方案设想，并非科创致远esop已具备的产品功能。相关能力，包括分步展示、版本控制、关键确认、条件分支、离线运行等，均标记为待核验，需要官方资料或现场验证确认。
ESOP的职责边界是工位作业指引、版本控制、执行确认与留痕。它不能替代CAD或PLM的工艺设计能力，不能替代MES的生产执行管理，不能替代扭矩工具或检测设备的数据采集。复杂装配的步骤拆解工作，必须由工艺工程师和企业自身的装配经验共同完成，系统只是承载和执行工具。任何超出这个边界的表述，都需要有明确证据。
特别要提醒的是，拆步骤能降低新员工的上手难度，但不能完全替代熟练装配工的技能。装配中的手感、力度控制、异常判断，这些仍然需要长期训练。企业不应该把拆步骤理解成“去师傅化”，而应该理解成“把师傅的经验复制给更多人”。
结语
一台机械设备，几百个零件，几十道工序，最终的品质是由每一个装配动作一点点累积出来的。一张总装图，可以告诉我们设备应该长成什么样，但它无法告诉一个新人，第一步该拿起哪个零件，第二步该用什么工具，第三步该检查什么。
把复杂装配拆成步骤，就是把这些“无法从图纸上读出来的东西”，写成可以一步一步执行的标准。它不是把一个高级的活儿变低级，而是把一个依赖个人悟性的过程，变成一个可以被学习、被验证、被迭代的过程。
对佛山机械设备企业来说，这条路并不轻松。但它可能是最朴素的突破口：先把一个产品的装配过程讲清楚，让新员工能照做，让老师傅的经验有地方放，让每一次装配都有记录。做到了，复杂就不再是混乱的开始，而是标准可以生长的土壤。
