DH上新！
一个工程上百张图纸，套图占掉了设计老师的大量时间——
图框、图签样式五花八门，得逐张打开、换图框、改图签、另存为……更麻烦的是——图号错一位、会签人漏一个，等审图时才发现。返工的时间，比改图还长。
传统图纸修改严重依赖人工手动调整。这种方式重复工作量大、耗时长、错误率高，严重制约项目交付效率与设计成果质量。针对这种情况，今天给大家介绍道亨新出的【自动套图】工具：
一
【自动套图】能干啥？
一句话能理解：自动、批量、快速识别图纸文件里的旧图框/图签，然后按照统一的规范版式，在图纸同一位置，替换成新图框/图签。
这个工具实现了套图出图全流程自动化操作，好处很明显：
无需打开CAD，装完即用。
根据不同样式的图框、图签，提供自动解析方案。
自动匹配属性字段，快速修改图框样式及图签内容（含工程名称、图纸名称、图号、比例、日期、会签人等）。
支持批量修改图签内容，也可设置标准样式批量应用到全部图纸；修改过程实时动态预览。
大幅缩减重复工作量，单项目套图时长能从数天压缩至几分钟内。
显著降低人工错漏问题，有效规避审图返工风险。
统一规范，全院快速实现图纸标准化、流程规范化、作业高效化……
举个亲测栗子：14 个文件的实测数据是13 秒，平均不到 1 秒一张。
对于线路设计来说，这个差距很实际。你手头一个 220kV 工程要复用上个工程的几十张塔型图，去倒杯水回来就好了。
二
【自动套图】两种打开方式
01. 原始图框保留，仅替换图签内容（可灵活修改部分字段）。
02. 旧图框“块+属性字段”整体替换，同位置换成标准统一的新图框、新图签。
三
问题来了，图框图签样式那么多，
怎么严控图纸质量，降低返工风险？
很多客户比较好奇，各院图纸样式各有特色，道亨【自动套图】工具是怎么做到自动套图出图的呢？

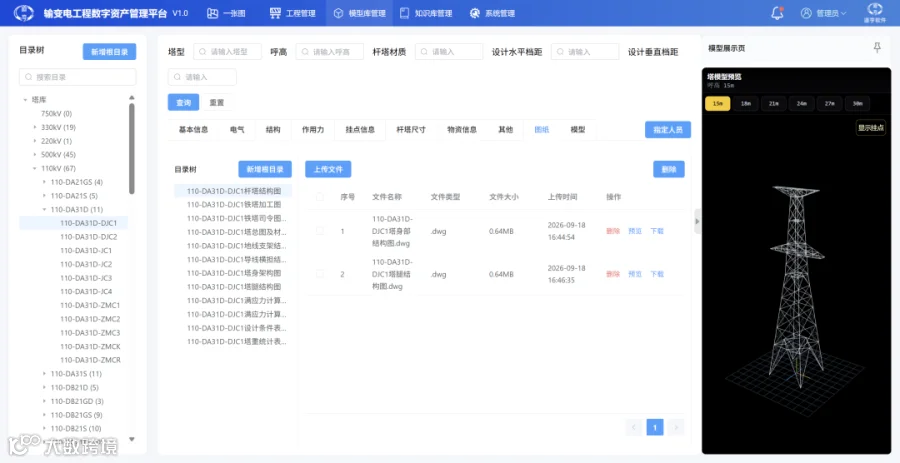

先看看道亨【输变电工程数字资产管理平台】内置的标准化图纸模板库与企业工程数据库：
基于海量的数据资源，道亨【自动套图】工具实现了图纸智能解析、图框图签智能适配、图模一体参数化驱动等核心技术。
无论是标准的块+零散文字、图层形式，还是没那么标准的历史图纸，均能实现图框快速替换、图框图签灵活修改、图层标准化整理、成品实时动态预览等自动化操作，保障图纸设计精度与规范性。
批量修改、极速出图、实时预览、高效赋能，相较于传统人工套图的耗时低效，【自动套图】模块实现了效率跨越式提升，有效缓解项目集中交付期的设计压力，帮助设计单位高效推进项目进度，持续提升出图效率与标准化水平，以数字化、智能化赋能工程设计降本、提质、增效！
省出来的时间，也欢迎各位老师来电，咱一起聊点更有意思的~~
END
