Google Deschutes 2MW CDU机械设计解析

Project Deschutes把2 MW级CDU的机械设计边界压缩到一组具体参数中：65.25×91.44×42.29英寸的机体尺寸、约5300 lb干重、约6900 lb充液重量，以及围绕框架、脚轮、安装支架、连接件、过滤和膨胀罐形成的机械架构。机械验证进一步覆盖维护冲击、运行振动、非运行冲击及运输包装条件。对于MW级液冷CDU，机械设计需要同时处理高重量、高流量管路、现场装配公差、可维护性和运输可靠性。

• 核心机械参数

图1  Project Deschutes CDU 3D CAD结构。用于辅助理解Section 4中的框架、换热器、泵、电气箱和膨胀罐布置

01

2MW CDU首先是一台3吨级设备

Project Deschutes CDU外形尺寸约为65.25×91.44×42.29英寸，折合约1657×2323×1074 mm。包装后的最大高度控制在100英寸以内，约2540 mm。设备干重约5300 lb，约2.40 t；充液后约6900 lb，约3.13 t。

这一组参数决定了CDU从设备制造阶段开始，就需要同步考虑场地运输、机房通道、安装面承载、设备移动以及维护空间。尤其是充液状态相对于干态增加约1600 lb，约726 kg。按Section 4.3的stack-up表计算，充液增量约占系统充液总重的23.2%。因此，安装和结构设计如果只围绕干重展开，会低估实际运行状态下的设备质量。

Section 4.1的整机参数采用约值，给出5300 lb干重和6900 lb湿重；Section 4.3的重量堆叠表合计为5310 lb和6910 lb。两组数字分别相差10 lb，基本对应概略值与部件级stack-up计算的取整关系。对于工程评估，更适合把5310/6910 lb作为部件级质量核算参考，把5300/6900 lb作为整机规格边界理解。

图2  CDU干态与充液重量边界。

按Section 4.3重量堆叠表计算

02

机械架构围绕现场集成和维护展开

机械特征包括Frame、Casters和Mounting Brackets。三者分别对应结构承载、移动定位和最终安装固定。对于高达3 t左右的充液设备，框架已经是主要重量项之一。Section 4.3中Frame单项按系统计入1210 lb，约占充液总重17.5%。框架设计因此直接影响整机的运输、定位和抗冲击能力。

流体连接采用Victaulic与Tri-clamp的组合。目标很明确：降低integration risk、减少pressure drop，并简化system touch points。重点在于通过不同连接形式分配机械公差和维护需求。Victaulic连接适合承担较大管径管汇的装配和角度公差；Tri-clamp更多出现在软管、过滤器和换热器接口等需要拆装的位置。相邻章节的结构图能够看到，这种组合被用于换热器底部接口、管汇、软管接口以及过滤器拆卸点。

过滤配置也被直接纳入机械特征。一次侧采用500 μm strainer；二次侧主过滤精度为25-44 μm；二次侧旁路微过滤进一步做到0.2 μm。Section 4没有展开水质控制机理，但从机械配置可以确认，过滤器需要与管汇、接头、服务空间和更换路径一起设计。流通式膨胀罐同样属于整机机械架构的一部分，需要同时满足容积补偿、管路连接和可维护性。

图3  Victaulic与Tri-clamp混合连接设计。用于吸收接口公差并提高过滤器、软管和换热器接口的可维护性

03

重量分布的核心在换热器、泵、框架和管路

Section 4.3给出了较完整的CDU weight stack-up。按充液状态计算，三台换热器合计2343 lb，是最大的单一重量来源，占整机约33.9%；两台泵合计1371 lb，占约19.8%；框架1210 lb，占约17.5%；约70 ft管路达到681 lb，占约9.9%。这四类部件合计约5605 lb，占6910 lb总重约81%。

重量结构能够解释为什么MW级CDU的机械设计不能只围绕泵和换热器做局部支撑。换热器、泵、框架和管路共同形成主要质量载荷，而且质量分布贯穿设备上、中、下不同区域。电气箱合计345 lb，两台VFD合计286 lb，也需要在框架设计和抗振验证中计入。

图4  Section 4.3 CDU weight stack-up原始表格

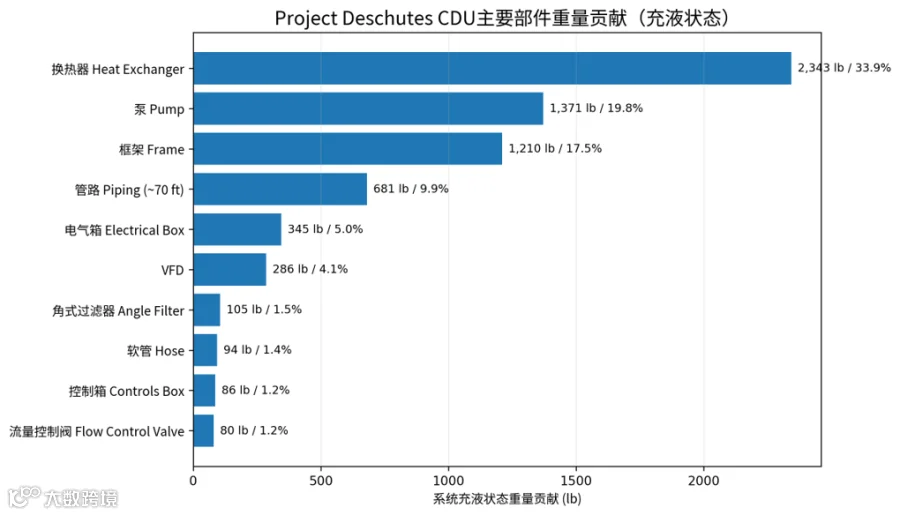

图5  主要部件对充液状态整机重量的贡献。

比例按6910 lb总重计算

充液带来的质量增长主要集中在换热器和管路。三台换热器从系统空载状态的1328 lb增加到充液后的2343 lb，增量约1015 lb；管路从254 lb增加到681 lb，增量约427 lb；软管从40 lb增加到94 lb。仅换热器和管路两项就贡献约1442 lb，占1600 lb总充液增量约90%。这说明运行状态下的质量变化高度集中在液体容积较大的换热和输送部件。

对于结构设计，这一特征会直接影响支撑位置、运输固定和运行状态下的载荷考虑。对于维护设计，也意味着排液、局部隔离和部件拆卸会显著改变局部重量。Section 4没有给出重心坐标，因此无法进一步计算具体重心迁移，但仅从weight stack-up已经能够判断，干态运输和充液运行属于两个明显不同的机械载荷状态。

04

冲击验证强调运行连续性

运行冲击采用IEC 60068-2-27 Test Ea作为参考，条件为10 +/- shocks、3.5G、11 ms half-sine，并覆盖x、y、z三个方向。验收条件除了设备结构本身，还包括运行不能中断以及AC cables不得脱开。

这一要求把机械冲击与系统可用性直接关联。运行冲击覆盖电气连接、泵、控制部件和管路连接在瞬态机械扰动下是否保持功能。维护作业中的碰撞、推拉和局部冲击等工况因此被纳入设备可用性要求。

非运行状态的冲击边界明显更高。安装后的整机需要承受3次正向和3次负向30G、11 ms半正弦冲击，内部连接必须保持完整。运行冲击强调连续工作，非运行冲击更侧重结构和连接完整性，两者采用不同判据。

05

振动与运输条件覆盖设备全生命周期

运行振动参考IEC 60068-2-6 Test Fc。z轴建议0.17G，x和y轴0.12G，频率从5 Hz扫到500 Hz再返回5 Hz，共5次扫频，扫频速率为1 octave/min。测试过程中设备需要同步运行diagnostic test。这意味着振动验证同时覆盖机械完整性与功能状态。

运输阶段采用ASTM D4169。包装状态需要满足Vibration Schedule E Level III，其中包括2小时Air spectrum和1小时Truck spectrum；托盘跌落按Schedule A Level III执行。运输验证和包装要求被直接连接起来，整机可靠性边界由工厂内部延伸至物流环节。

对于一台充液重量超过3 t、内部同时包含板式换热器、大功率泵、电气柜、管汇和多种连接件的CDU，运输损伤可能涉及接头松动、线缆脱开、过滤器接口受力以及泵和换热器安装点位移。Section 4通过运行、非运行和运输三组条件，把这些风险放进可验证的机械边界内。

图6  Project Deschutes机械冲击与振动验证矩阵

06

机械设计已经成为CDU工程化能力的一部分

Project Deschutes的机械设计逻辑可以归纳为四个约束：尺寸边界、重量边界、接口与维护边界、冲击振动边界。尺寸决定设备能否进入和布置在目标机房；重量决定结构承载和移动方式；Victaulic与Tri-clamp的组合处理现场装配公差和拆装需求；冲击与振动测试则验证设备在运行、维护和物流阶段的机械可靠性。

2MW级CDU的机械工程已经和热工、水力、电气及维护需求紧密耦合。换热器、泵和管路决定主体质量，连接件和过滤器形成大量现场touch points，框架承担结构载荷和冲击传递，包装又要覆盖运输振动和跌落条件。对于CDU供应商，机械设计的评价需要把整机质量分布、现场可维护性、接口公差以及全生命周期机械验证放在同一套设计逻辑中。
