GCC-6D国产六自由度激光干涉仪——一次装调采集所有误差

系统单次装调即可同步测量定位误差、水平/竖直直线度、俯仰、偏摆及滚转六项误差。无需更换靶镜重复走行程或通过多项数据反推误差源，可快速为空间误差补偿提供完整数据组。

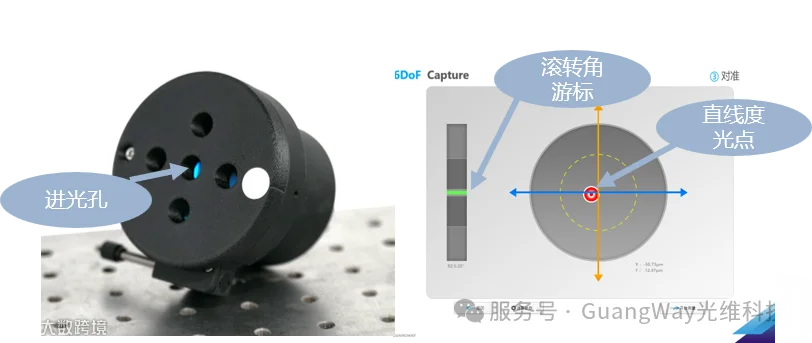

GCC-6D 的核心在于其动端组件——光栅角锥靶镜。角锥确保回光与入射光反平行，光栅使衍射级次方向随靶镜转动而变化，从而将靶镜位姿变化同步编码至回光的相位与空间位置中，实现三个平动分量与三个转动分量的同步解算。

该靶镜为无源设计，不受电池容量限制。在长行程、多轴连续测量或多次往返重复测量中，全程无需中断或更换电池，确保所有数据在同一装调状态下采集，保证数据同源性与一致性。

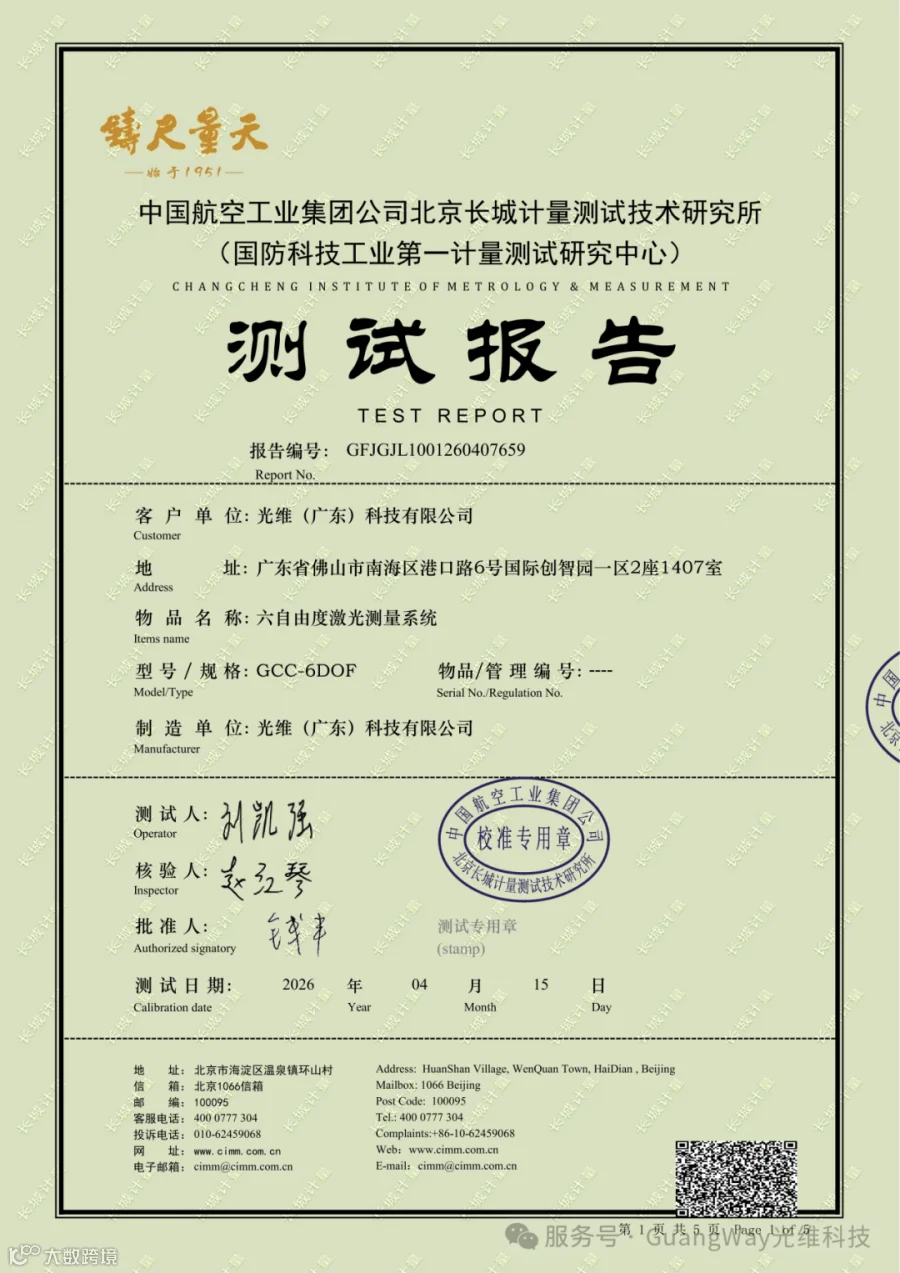

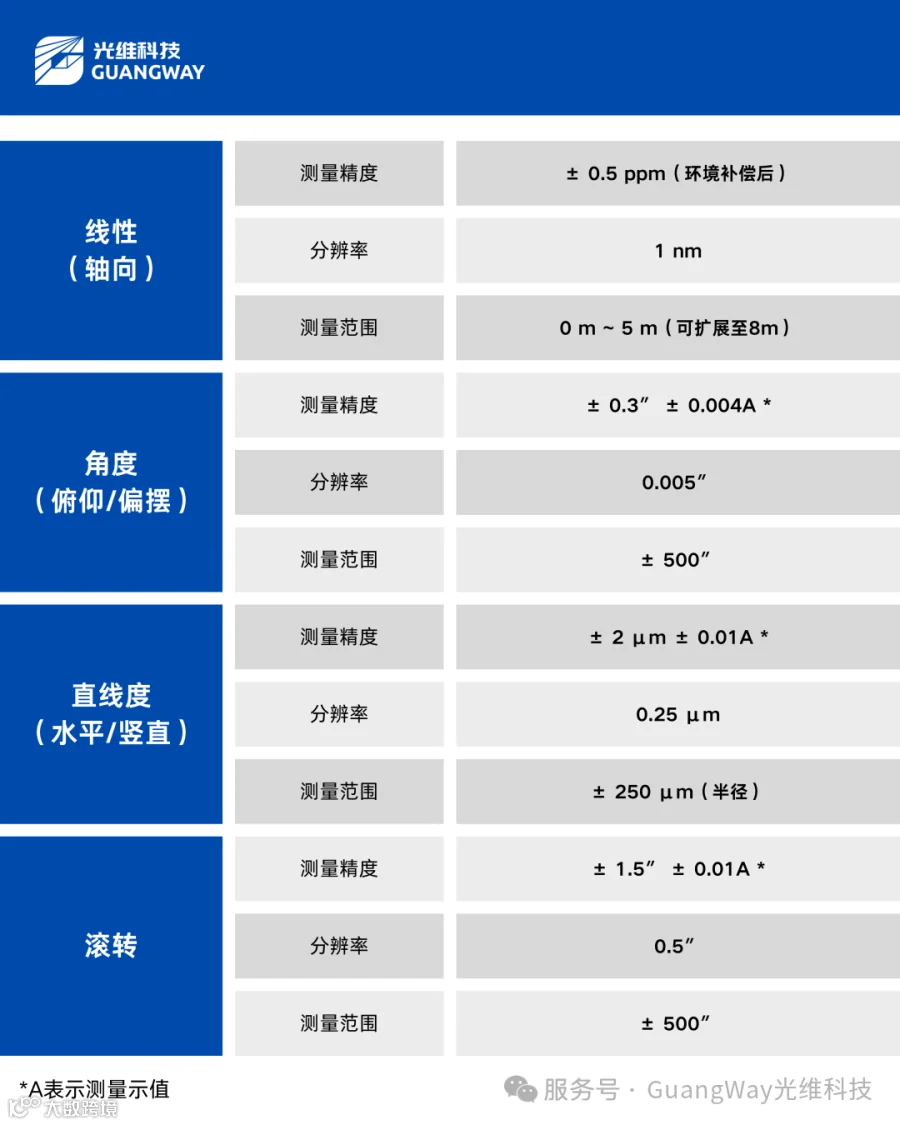

GCC-6D 核心指标已通过中国航空工业集团公司北京长城计量测试技术研究所（国防科技工业第一计量测试研究中心）权威测试。

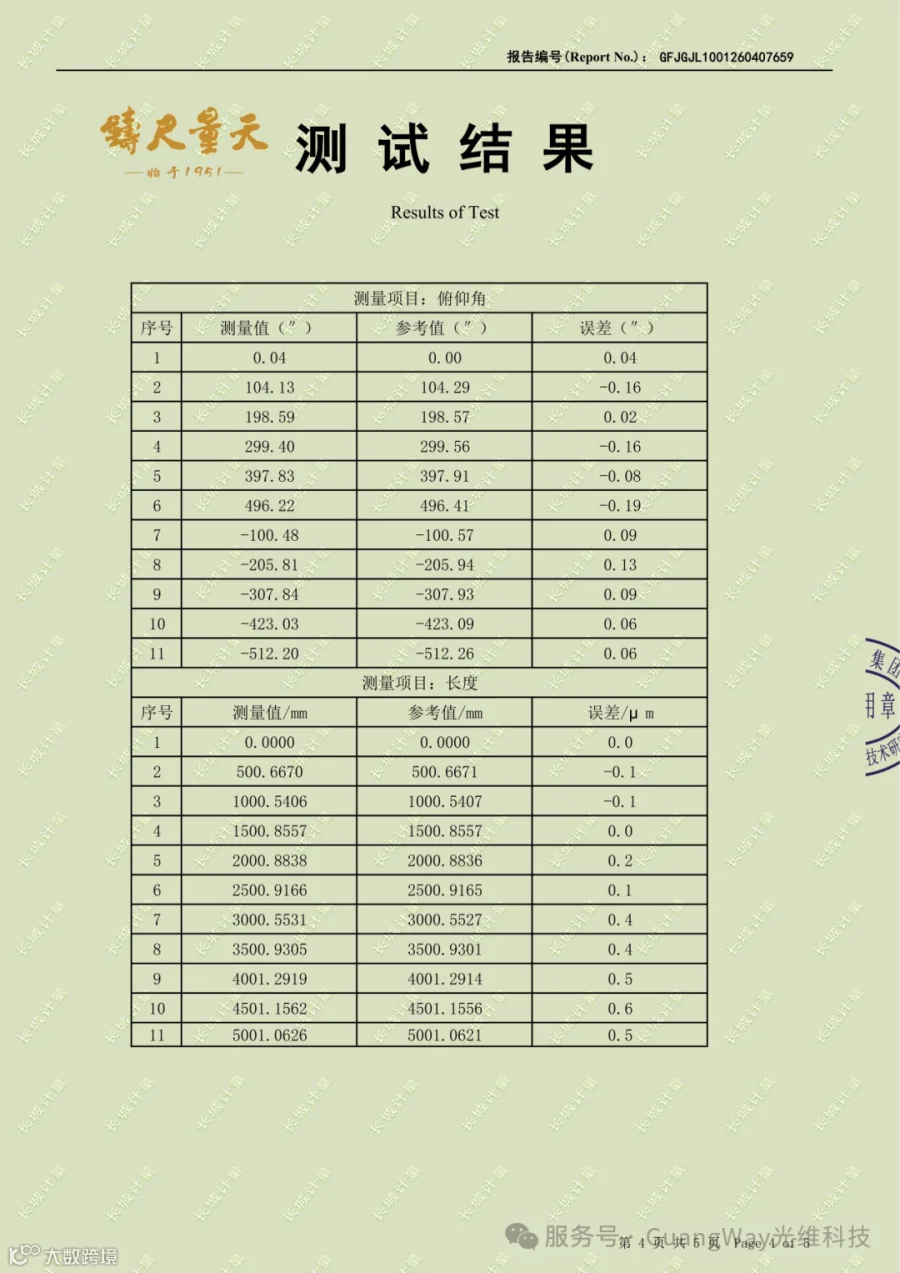

报告编号：GFJGJL1001260407659

以下为导轨精度诊断的实测记录，涵盖装调、采集和报告输出三个关键环节：

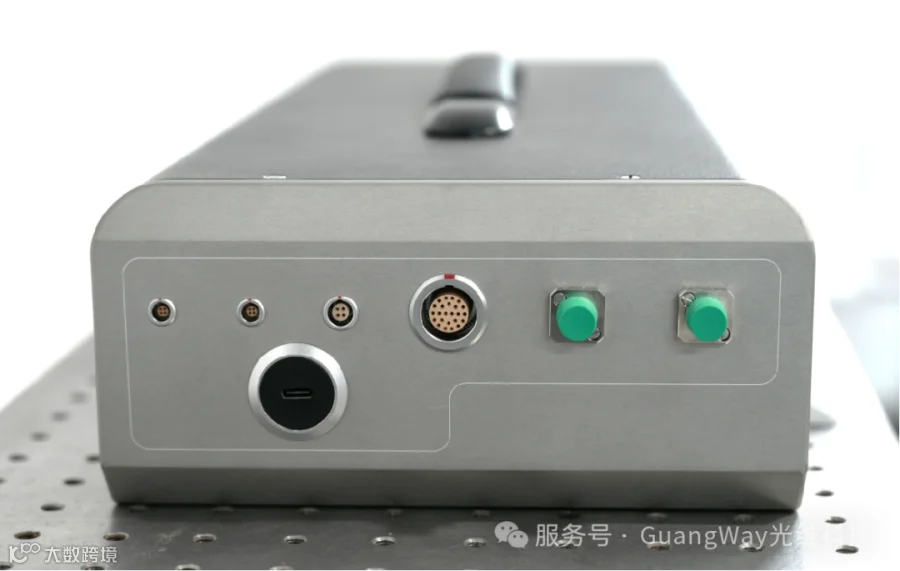

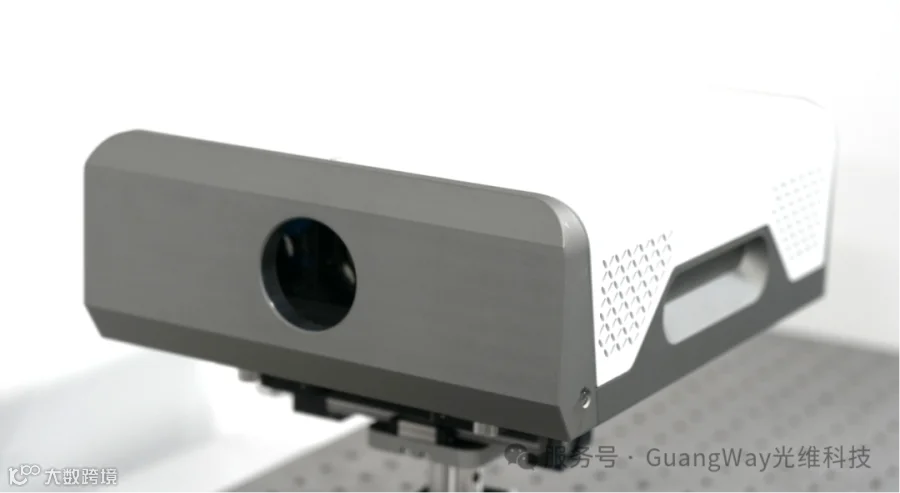

将光栅角锥靶镜固定于运动平台滑座，发射器布置于平台一侧，完成准直调节后即可开始测量。熟练操作仅需约 10 分钟。

随着运动平台沿导轨运行，六个自由度误差同步采集并实时显示。

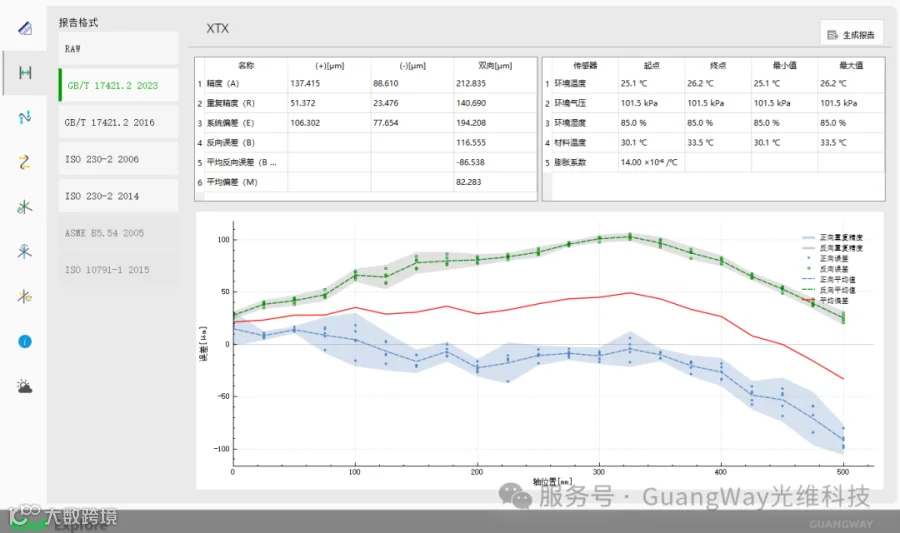

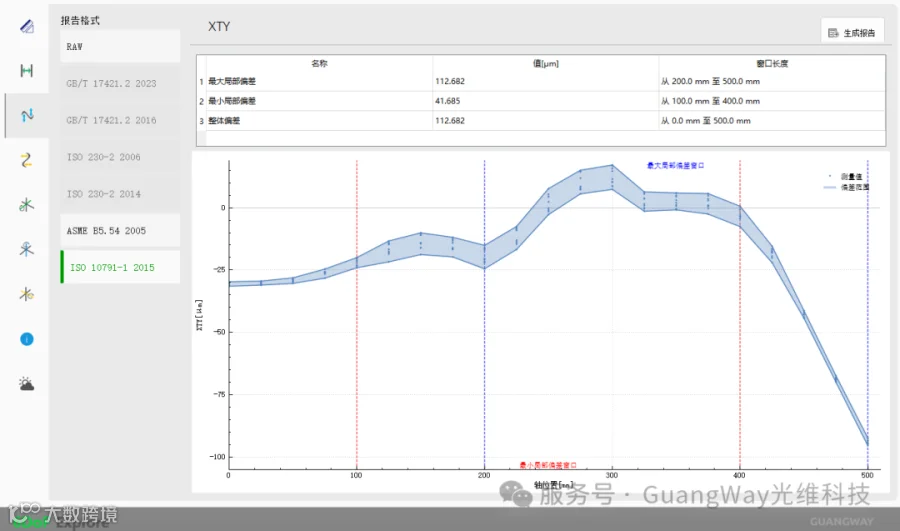

六项误差数据同步采集完成后，软件自动生成测试报告。报告包含各项误差曲线、数值统计及误差分布，支持 GB/T 17421.2、ISO 230-2、ASME B5.54 等多项国内外标准。以下为本次实测导出的报告样例：

激光干涉测量法是公认的高精度校准方式。传统方法每次装调仅能测量一项误差，测量非线形误差时需反复更换光学组件并重复走行程，耗时费力。

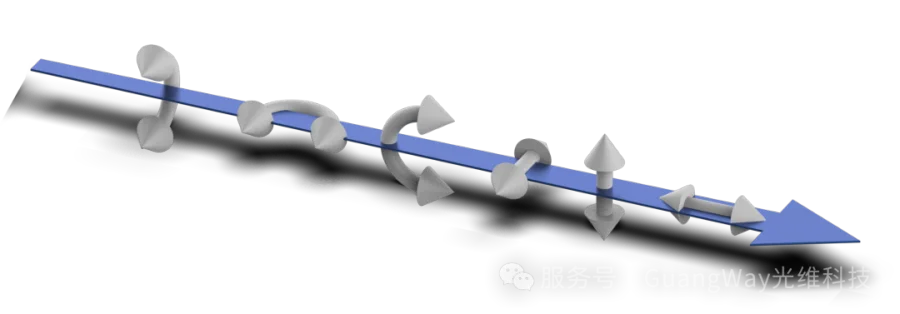

空间中任何物体的位姿均由 6 个自由度定义。轴结构的摩擦、装配及导轨误差会导致运动部件在移动中发生转动，造成指令位置与实际位置偏差。角度误差经阿贝臂放大后，与直线度误差共同导致空间定位误差。仅测量线性定位误差不足以全面评估装备的空间定位精度。

此外，分次测量存在数据不同源问题。各项误差在不同装调状态、热状态及时间下采集，无法还原同一时刻运动轴的真实空间姿态。GCC-6D 在一次行程中同步采集全部六项误差，确保六项数据共享同一组采样点，真实反映设备状态。
