一、前言
在纬地系列CAD软件的坚实基础上，我们自主研发了纬地工程BIM引擎（即BIM设计平台），全面支持海量BIM模型的实时构建与动态更新。该平台深度融合道路几何、路基、支挡结构、涵洞、隧道、桥梁、工程地质、交通工程与安全设施、交通安全分析等多专业模块，真正实现了多专业BIM正向协同设计。
更重要的是，平台将传统CAD设计流程与BIM正向设计无缝集成，构建起统一的数据环境，使各专业共享同一项目数据、互为设计基础，显著提升设计效率与成果一致性。
近日，在实际应用中，部分用户提出如下典型需求：
“在绘制路基边坡滑坡面的防护结构时，如何获取沿任意主轴方向的斜切地面线？”
以下为用户提出的功能需求情况及某个滑坡区域勘察的相关图纸资料。

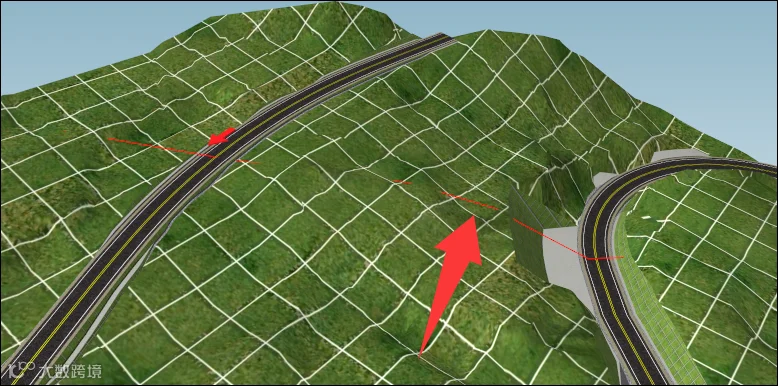

图1 客户的滑坡面剖切需求

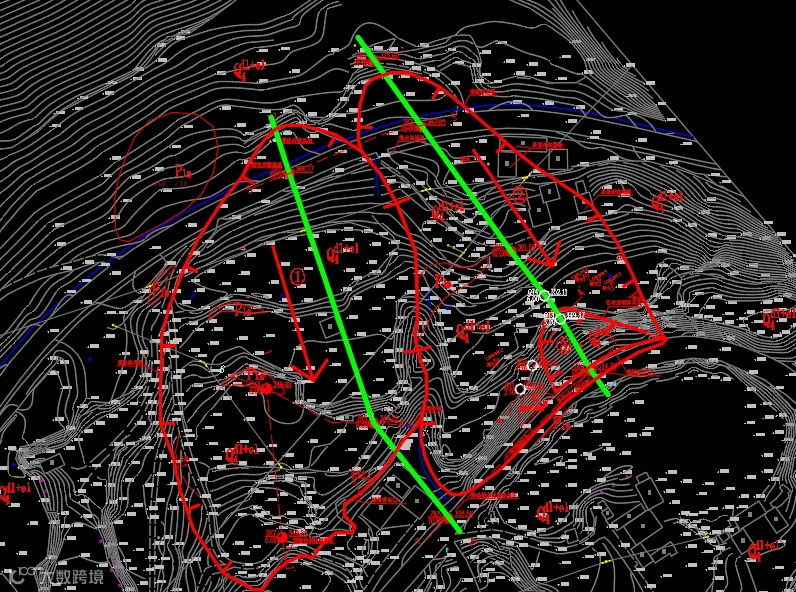

图2 滑坡面平面投影图

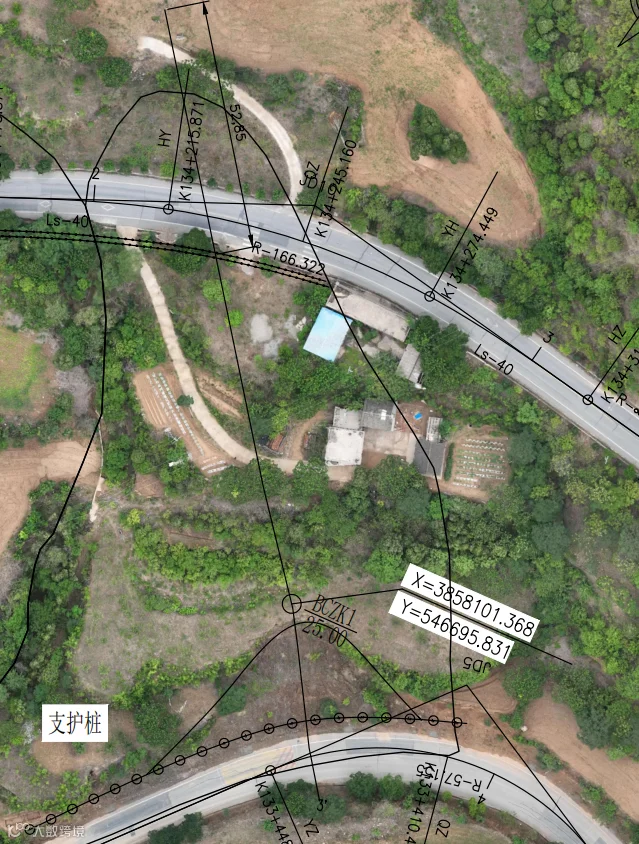

图3 滑坡面的俯视图

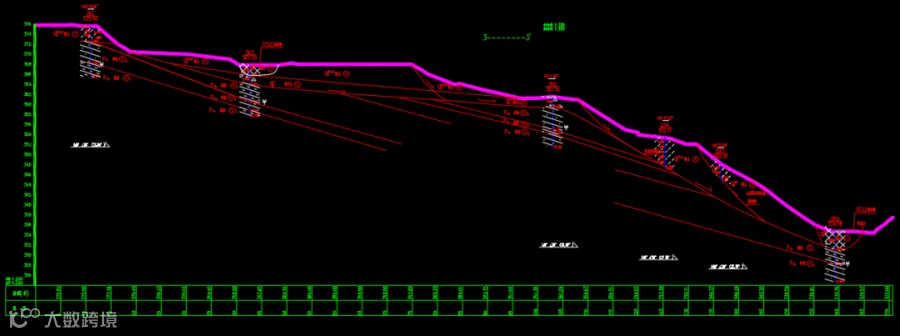

图4滑坡面的地质剖面图
图5滑坡面的横断面防护设计图
针对这一典型需求，纬地BIM平台创新推出“断面精确剖切”功能——支持基于任意多段线对BIM模型进行高精度剖切，并自动生成对应剖面图，还可一键导出至AutoCAD，极大拓展了复杂地形与特殊工况下的设计能力。
下文将详细介绍该功能的操作流程与核心价值。
二、新增功能详解
2.1 绘制滑坡面剖切路径
首先，在AutoCAD地形图中，根据实际工程需求（如滑坡面中轴线），使用多段线（Polyline）工具绘制所需的剖切路径。建议采用三维多段线以更准确反映空间走向。如下图6所示黄色多段线。
图6 绘制滑坡面中轴线
2.2 导入滑坡面剖切路径至BIM平台

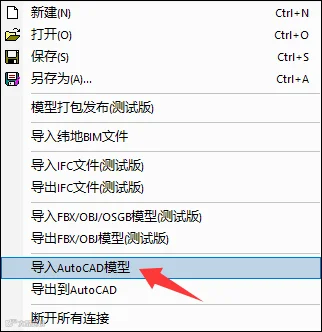

启动纬地BIM平台，进入【文件】菜单，选择 “导入AutoCAD模型” 功能。如下图7所示。
图7导入AutoCAD模型
系统将自动识别并加载当前CAD图纸中的剖面对象，确保剖切路径精准同步至BIM环境。如下图8所示。
图8 在BIM平台中导入剖切路径
2.3 执行断面精确剖切
该功能支持：
任意空间走向（路线斜交、曲线、折线均可）
任意桩号位置
任意坐标点组合
多专业模型联合剖切（含地质、结构、道路等）
在BIM平台中，点击【工具】菜单，选择 “断面精确剖切” 功能。如下图9所示。
图9 断面精确剖切
点击“选择线段”按钮，用鼠标拾取已导入的多段线。如下图10所示。
图10 选择滑坡面中轴线进行精确剖切
平台将立即基于该路径对整个BIM模型进行高精度三维剖切，生成对应的横断面轮廓。如下图11所示。
图11 BIM平台中的“断面精确剖切”效果示意图
2.4 导出滑坡剖面图至AutoCAD

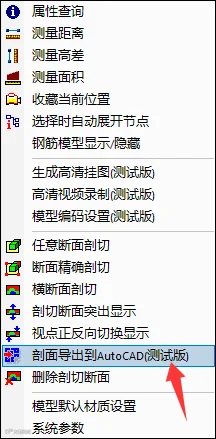

剖切完成后，如需进一步编辑或出图，可在【工具】菜单中选择 “断面导出到AutoCAD” 功能。如下图12所示。
图12 将剖面导出到CAD中
系统将自动生成标准二维剖面图，并无缝回传至原AutoCAD图纸中，便于后续工程设计、出图或与其他专业协同。如下图13所示。
图13 导出的滑坡面的剖面设计图
具体操作流程请参见如下配套演示视频，直观掌握每一步操作要点。
三、总结
“断面精确剖切”功能突破了传统仅限于法向或固定桩号断面的限制，支持任意路径（自由多段线）、任意桩号位置、任意斜交角度、任意空间坐标的精准剖切。实现对BIM模型的全维度、高精度剖切，满足滑坡治理、边坡防护、隧道进出口、异形结构等复杂工程场景的设计需求，显著扩展纬地BIM的实际应用边界。
“纬地BIM 3.0解决方案”以纬地道路专业数据为核心纽带，成功打通传统CAD设计与BIM正向设计之间的壁垒，构建起真正意义上的多专业一体化协同设计平台。
如需深入了解或申请功能试用，欢迎联系纬地技术支持团队，我们将竭诚为您提供专业服务！
“寓精于简，勇于创新”是纬地软件秉持的研发理念。如果您在软件应用过程中有任何问题及建议，请随时跟我们联系！
纬地软件技术支持部
微信公众号：纬地软件
官方技术支持网站：www.hintcad.cn
电话：029-88450051/52/53
2026年9月18日
